膜片式联轴器伺服传动连接结构

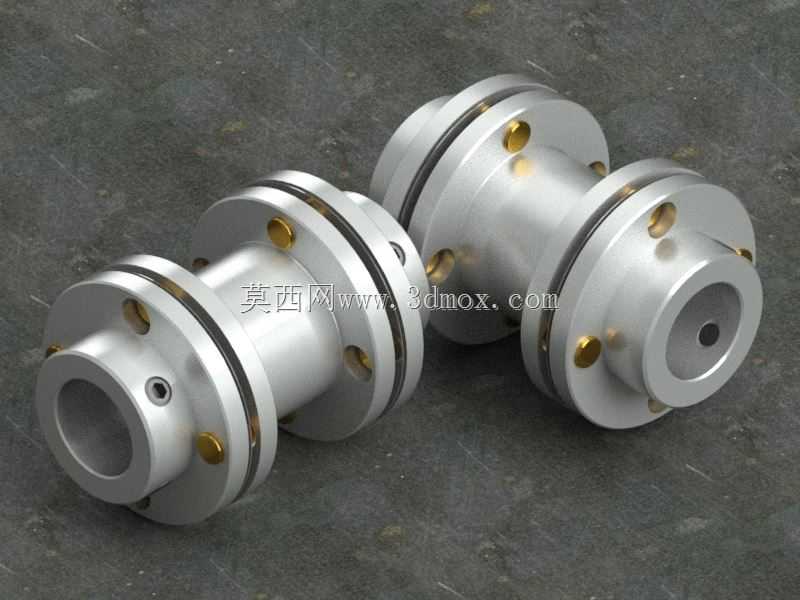

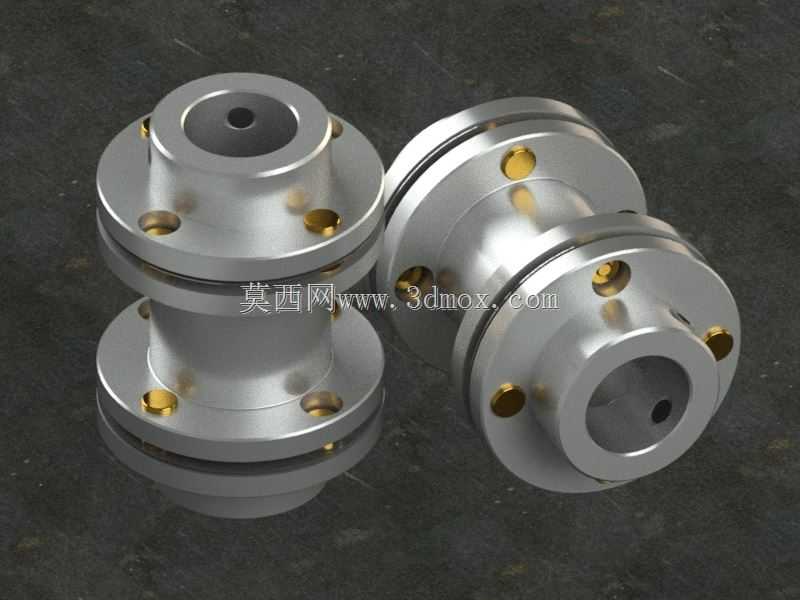

　　在精密伺服传动系统的轴系搭建环节，这类双膜片结构的挠性联轴器是解决轴系对中偏差、传递运动扭矩的核心连接件，广泛应用于数控机床进给轴、电子制造设备的精密传动工位、自动化检测设备的动力传输段、包装机械的分度传动单元等对传动精度、响应速度有较高要求的场景。不同于刚性联轴器要求主动端与从动端必须严格同轴的安装要求，这类膜片式挠性联轴器可以通过金属膜片的弹性形变，补偿两轴之间存在的径向偏移、角度偏差以及轴向窜动，避免轴系因安装对中误差产生额外的附加载荷，防止伺服电机轴承、被驱动端轴承出现偏磨，延长整套传动部件的使用寿命。从结构设计逻辑来看，这款联轴器采用两端对称的法兰夹紧结构，中间段通过两组叠层金属膜片分别连接两端的轴套主体，膜片与轴套、

　　中间接筒之间通过圆周均布的锁紧销实现刚性固定，扭矩传递过程中依靠膜片组的金属弹性变形来吸收偏差，不存在橡胶弹性体联轴器的老化、温度适应性差的问题，可在-40℃到120℃的工况环境下稳定工作，同时金属膜片的扭转刚度极高，传动背隙几乎为零，能够精准传递伺服电机的输出扭矩，保证轴系的角传动精度，满足高速启停、正反转频繁切换的伺服传动工况需求。在安装边界设计上，两端的轴孔采用夹紧式锁紧结构，通过轴套侧壁的锁紧螺钉抱紧电机输出轴与负载端输入轴，相比键连接的结构，夹紧式连接不会在轴表面产生键槽应力集中，同时可以实现无间隙传动，适配不同直径的标准伺服电机输出轴，安装时不需要复杂的工装，只需要按照对角顺序逐步拧紧锁紧螺钉，

　　保证轴套与轴的配合面完全贴合即可。法兰端的圆周均布销钉位置经过对称度校验，保证膜片受力均匀，避免高速运转时出现动不平衡量，这款联轴器的外形采用圆柱式主体设计，最大外径适配常规伺服电机的安装法兰尺寸，不会与周边的电机安装座、轴承座等结构产生干涉，中间接筒的长度可以根据实际轴系的间距需求做适配调整，在长跨距轴系传动场景下，不需要额外增加中间支撑结构就可以实现动力传递。在实际选型应用中，这类联轴器的额定扭矩覆盖范围可以匹配100W到7.5kW功率段的伺服电机，最高允许转速可以达到每分钟上万转，完全满足大部分中高端精密传动设备的转速要求，膜片组采用高强度不锈钢材质冲压成型，抗疲劳性能优异，在额定扭矩范围内长期工作不会出现塑性变形，

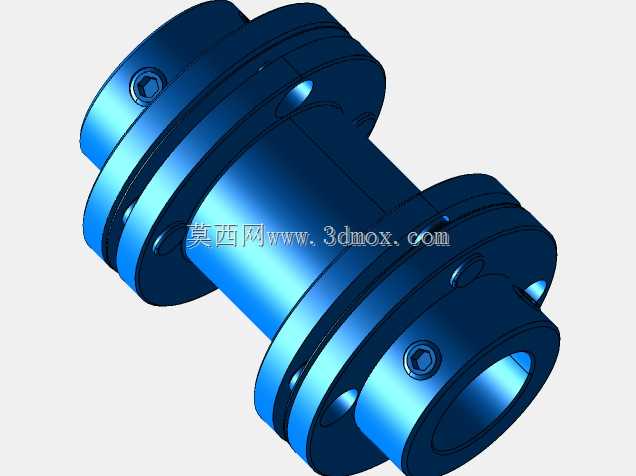

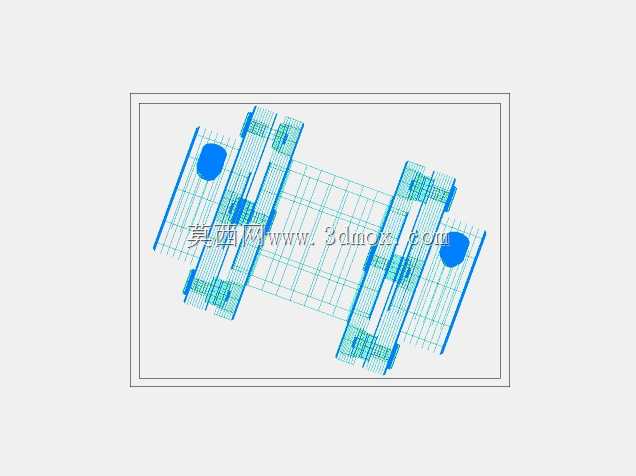

　　传动精度保持性好。设计建模过程中，需要重点保证两端轴孔的同轴度公差、膜片安装销孔的位置度公差，避免加工误差导致膜片产生附加的预应力，同时要做动平衡校验，保证高速运转时的振动量控制在允许范围内，轴套的夹紧缝位置要做应力释放槽设计，防止拧紧锁紧螺钉时轴套出现开裂，同时保证夹紧力均匀分布在轴的配合圆周面上，避免传动过程中出现轴与轴套的相对滑动。在设备维护环节，这类联轴器不需要定期加注润滑脂，只需要在日常巡检时检查膜片是否存在形变、锁紧螺钉是否出现松动即可，维护成本远低于传统的齿式联轴器、弹性套柱销联轴器，尤其适合在洁净车间、无尘环境下的自动化设备中使用，不会因为润滑脂挥发、橡胶磨损掉屑对生产环境造成污染。在3D建模过程中，所有配合面的尺寸公差、形位公差都按照精密传动件的行业标准设定，装配关系完全还原实际产品的装配逻辑，膜片的叠层结构、销钉的过盈配合关系、夹紧螺钉的位置都做了1:1还原，可以直接用于设备整体装配的干涉检查、传动链的刚度仿真，也可以作为选型阶段的安装尺寸校核参考，帮助结构设计人员快速完成轴系布局的方案设计，减少反复核对安装尺寸的工作量。
