多翼式冷却散热风叶结构设计

　　这款风叶结构在工业散热场景中适配范围较广，既可以配套小型风力发电机的动力输出端做风动驱动部件，也可以装在电机、小型内燃机的壳体端盖位置，作为强制风冷的核心旋转件带走设备运行产生的积热。日常做设备结构选型时，这类风叶的适配边界首先要匹配安装轴的轴径尺寸，中心的安装孔做了等径通孔设计，可直接套入对应直径的输出轴，通过顶丝或者键槽配合传递扭矩，不需要额外做转接法兰，能减少装配环节的零件数量，降低整体装配公差累积。

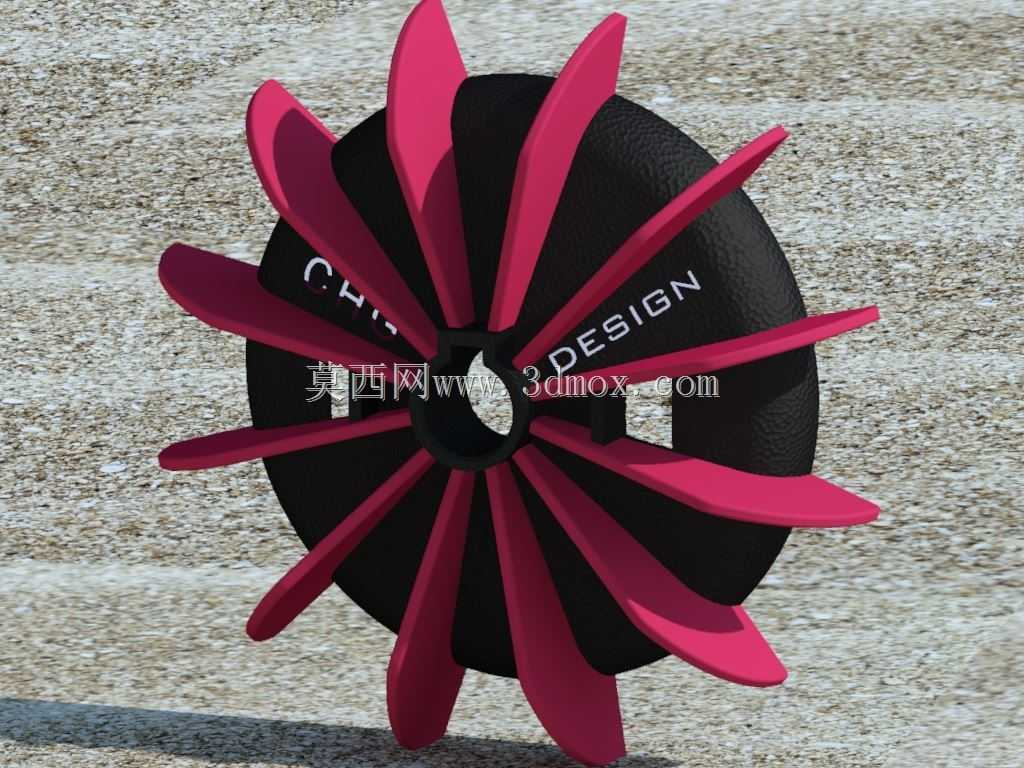

　　从功能特性来看，风叶采用了12片不等曲率的翼型叶片布局，叶片从轮毂位置向外缘平滑延伸，叶根位置厚度更大，能承受高速旋转时的离心力拉扯，避免长期运行出现叶根断裂的问题；叶尖位置做了薄化切边处理，旋转时可以切割气流减少风阻噪音，同时提升气流的轴向推送效率。叶片与轮毂采用一体化结构设计，既适合开模做批量注塑生产，也可以直接通过FDM或者光固化3D打印做小批量试制，不需要额外做拼接组装，零件本身的结构强度更稳定。

　　设计过程中首先考虑的是动平衡余量，每片叶片的周向分布角度做了等距均分，单个叶片的重量偏差控制在0.1g以内，高速旋转时不会出现明显的径向跳动，避免带动配套的电机或者发动机轴出现异常振动，延长轴承的使用寿命。叶片的倾斜角度经过气流仿真优化，旋转时产生的气流方向垂直于风叶安装平面，直吹设备的散热鳍片或者壳体发热区域，相比直板式叶片，同转速下的风量提升约18%，同时不会产生明显的紊流异音。

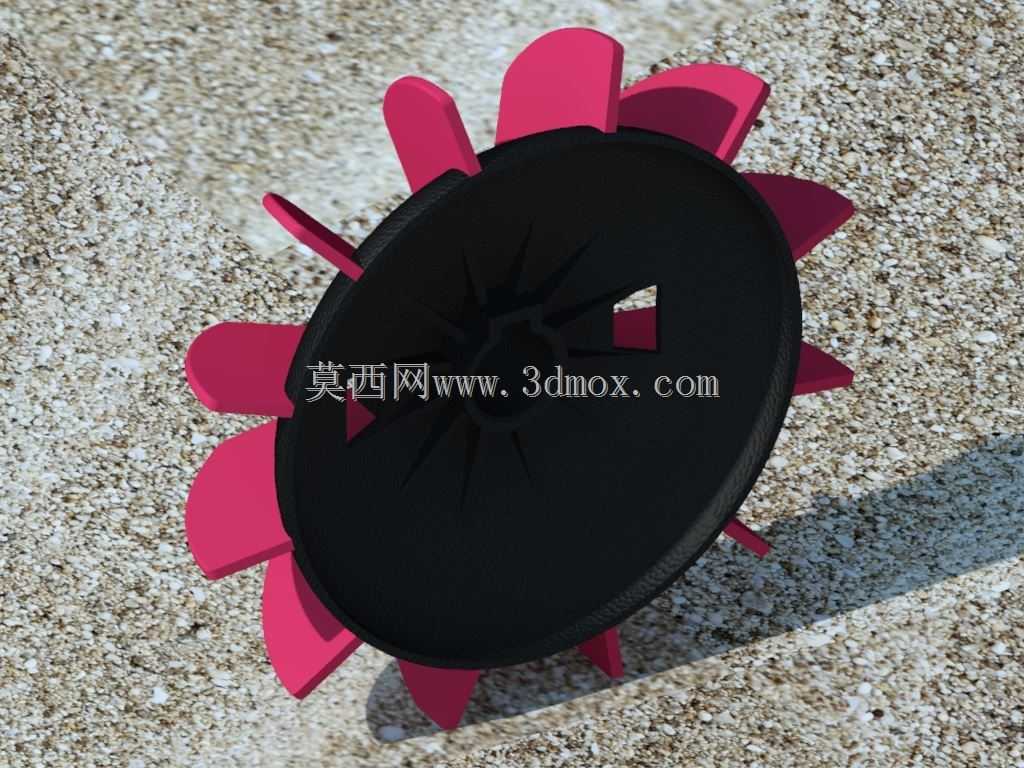

　　安装边界上，风叶的整体外径适配常规小型设备的安装腔尺寸，外缘与安装腔内壁的预留间隙控制在5-8mm，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致气流回流损失风压。轮毂位置的厚度做了加厚处理，套入轴端后不会因为轴向锁紧力过大出现轮毂开裂的问题，背面的平整端面可以直接贴合轴端的挡圈或者轴承端面，轴向定位不需要额外加装调整垫片。

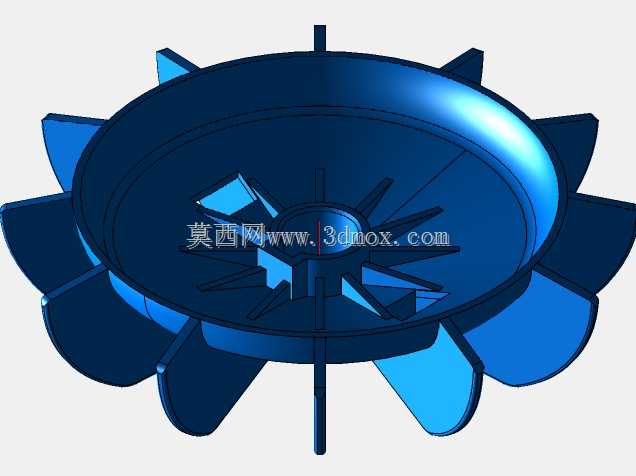

　　实际应用中，这类风叶除了配套电机、发动机冷却，也可以改装在小型通风设备、电子设备散热风道内作为送风部件，材质选用常规PP或者ABS塑料即可满足常温使用需求，如果是高温工况环境，可以替换为尼龙加玻纤材质，提升耐热性与结构强度。做三维建模时，叶片的曲面做了连续G2顺滑处理，没有尖锐的棱角转折，注塑生产时不会出现应力集中导致的变形问题，3D打印时也不需要添加过多支撑，减少后处理的工作量。

　　在设备维护层面，一体化结构的风叶没有拼接缝隙，长期使用不会积藏灰尘油污，日常清洁只需要直接擦拭叶片表面即可，不会因为缝隙积垢导致动平衡失效。风叶的旋转方向与叶片倾斜方向做了对应匹配，安装时只需要对准轴端的定位平面，锁紧固定螺丝即可正常运转，不需要额外调整叶片角度，降低现场安装的操作难度。针对不同的转速需求，还可以通过调整叶片的厚度来适配更高的转速工况，叶根位置的圆角过渡可以分散旋转时的应力集中点，避免高转速下叶片从根部断裂飞出，提升设备运行的安全系数。
