方形四安装孔定位螺钉轮毂结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:678581
  • 方形四安装孔定位螺钉轮毂结构设计
  • 方形四安装孔定位螺钉轮毂结构设计

  在小型传动机构、轻载自动化输送单元、桌面级实验设备的轴系传动布局里,这类带定位螺钉锁紧结构的方形轮毂是非常常见的轴毂连接部件,它的核心作用是实现轴与外接回转件的刚性固定,把轴的扭矩平稳传递到外侧安装的带轮、同步轮、摆臂或者轻载转盘上,相比键连接的轮毂,它不需要在轴上加工键槽,降低了小直径轴的加工难度,也避免了键槽带来的轴截面应力集中问题,在负载不大、转速中等的传动场景里实用性很强。

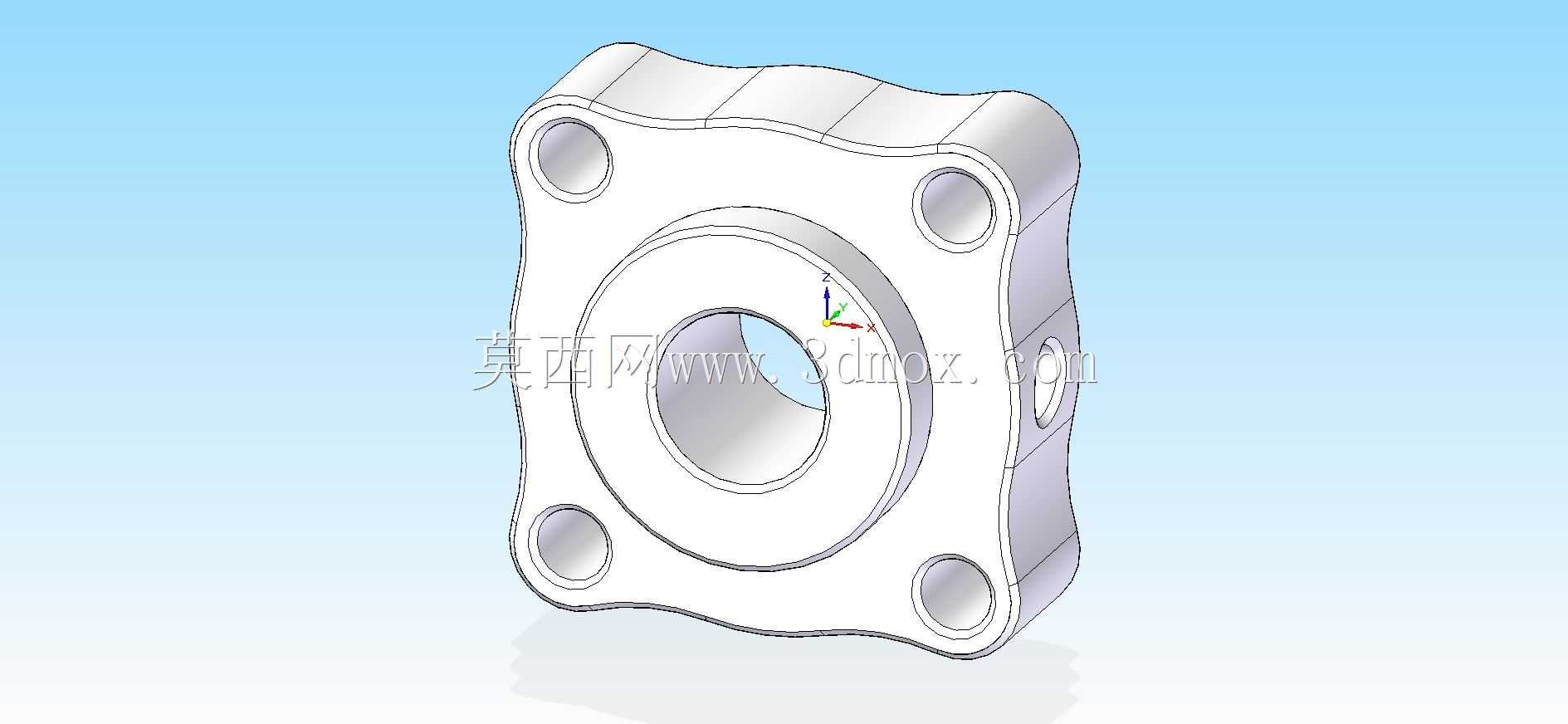

  从结构设计逻辑来看,这款轮毂采用方形法兰式安装基体,四个角位置设置了贯通的安装光孔,这四个孔的位置度公差在建模时需要严格控制,因为它直接决定了外接零件的安装同轴度,四个安装孔的中心距要和配套外接件的孔位完全匹配,孔的直径比配套安装螺钉大0.2-0.5mm,预留一定的装配调整余量,避免加工误差导致装配卡滞。轮毂中心是贯穿的轴孔,轴孔的公差一般选用H7级,和常用的光轴g6公差形成间隙配合,既保证装配时能顺利套入轴端,又不会因为间隙过大导致传动时出现偏心晃动。轴孔侧壁设计了一个垂直于轴线的螺纹孔,用来安装紧定螺钉,也就是定位螺钉,装配时把轮毂套到轴上调整好轴向位置之后,拧紧紧定螺钉,让螺钉端部顶紧在轴的表面,依靠螺钉端部和轴表面的摩擦力以及压痕嵌合来传递扭矩,为了防止长期运行出现螺钉松动,实际应用里还可以在螺钉螺纹段涂少量螺纹锁固胶,或者在轴对应位置加工一个小的凹坑,让螺钉端部卡入凹坑,进一步提升防松能力和扭矩传递上限。

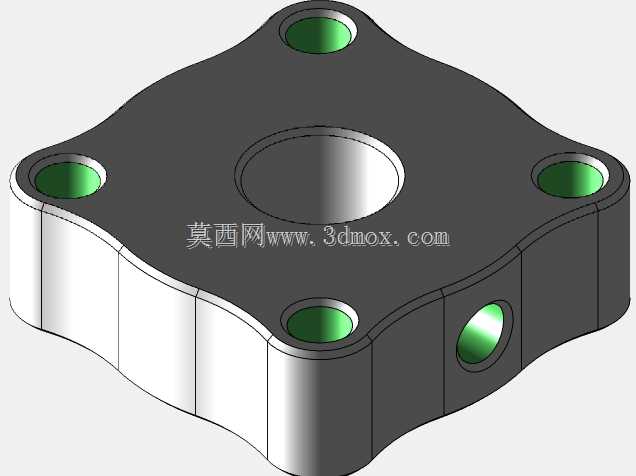

  从外形和安装边界来看,这款轮毂的方形基体四个角做了圆弧过渡,没有尖锐的棱角,一方面是加工时去毛刺更方便,另一方面也避免装配和维护时划伤操作人员,轮毂的轴向厚度要根据传递的扭矩大小来匹配,厚度越大,轴孔和轴的接触面积越大,能传递的摩擦力矩就越高,适合更大的负载场景。四个安装孔是沉头设计吗?不,从模型结构来看是直通孔,配套的安装螺钉可以从法兰背面穿入,和外侧的零件进行螺纹连接,也可以反过来从外侧穿入,在法兰背面用螺母锁紧,两种安装方式都能适配,安装灵活性比较高。中心轴孔的外侧有一圈凸起的止口,这个止口的作用是和外接回转件的中心孔配合,实现安装时的自动对中,不需要反复调整外接件的同轴度,大幅提升装配效率,止口的直径公差一般选用h6级,和外接件的中心孔形成小间隙配合,既保证对中精度,又不会出现装配卡死的问题。

  在实际选型应用的时候,首先要确认中心轴孔的直径和所用的传动轴直径匹配,其次要确认四个安装孔的中心距和需要外接的零件孔位一致,还要核算紧定螺钉的规格能传递的扭矩是否满足负载要求,一般来说M3的紧定螺钉适合传递1N·m以内的扭矩,M4的紧定螺钉可以传递2N·m左右的扭矩,M5的紧定螺钉可以应对4N·m以内的负载,如果负载超过这个范围,就需要考虑增加紧定螺钉的数量,或者改用带键槽的轮毂结构。建模的时候要注意几个细节:四个安装孔的轴线要和中心轴孔的轴线保持平行,螺纹孔的轴线要和中心轴孔的轴线垂直相交,不能出现偏斜,否则紧定螺钉拧入之后会出现偏顶,不仅锁紧力不足,还会导致轮毂和轴的同轴度变差,运行时出现跳动。法兰的根部和中心筒的连接位置要做圆角过渡,减少应力集中,避免长期承受交变扭矩的时候出现根部断裂的问题。

  这类轮毂常用的加工材料一般是6061铝合金,重量轻,加工性能好,成本适中,也有部分对强度要求更高的场景会选用45号钢制作,表面做发黑或者镀锌处理提升防锈能力。在装配的时候要注意,紧定螺钉的顶紧位置不要选在轴的装轴承的轴段上,避免顶出凹痕影响轴承的拆装,一般选在轴的非配合轴段,或者专门预留的锁紧轴段上。如果是用于经常需要调整外接件轴向位置的场景,轴的表面不要做淬火处理,硬度太高的话紧定螺钉顶不紧,容易打滑,如果是固定之后很少调整的场景,轴表面可以做适当的硬化处理,提升耐磨性能,避免长期运行出现轴和轮毂的相对转动磨损。
