工业搅拌装置配套储油槽结构设计

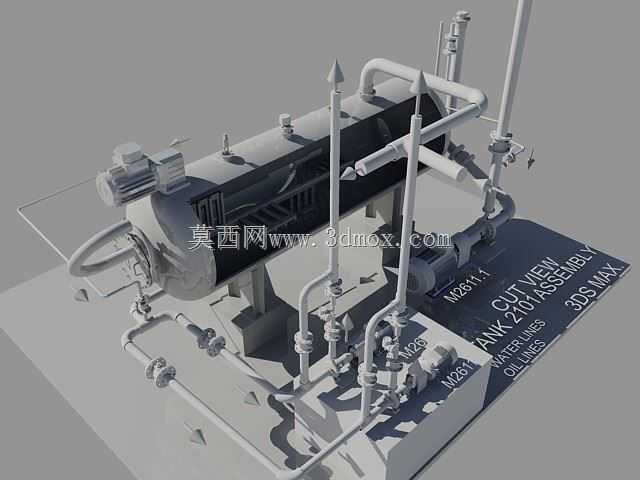

　　在化工、建材、食品加工等涉及物料混合的生产场景中，搅拌装置的稳定运行离不开配套润滑与液压油路的支撑，本次呈现的储油结构正是为搅拌类设备配套的油路储油单元，主要承担搅拌传动系统润滑油存储、油路稳压、杂质沉降的核心作用。从实际工况适配角度出发，该结构在设计阶段优先考虑了搅拌设备运行时的振动特性，整体采用圆弧过渡的腔体结构，避免直角应力集中区域，在设备长期承受搅拌轴径向跳动、传动件振动的工况下，能有效降低焊缝疲劳开裂的风险。

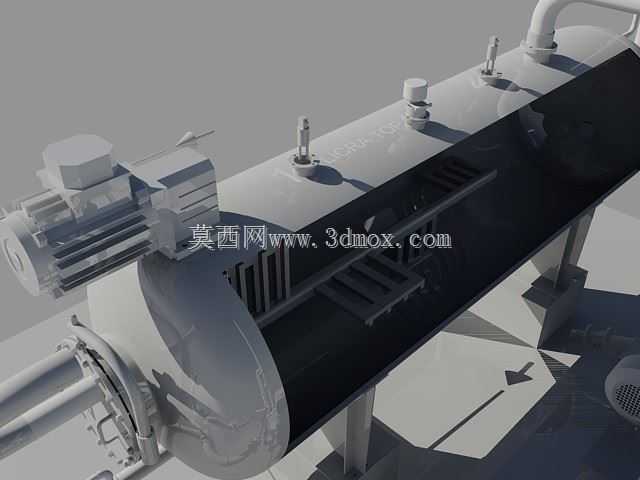

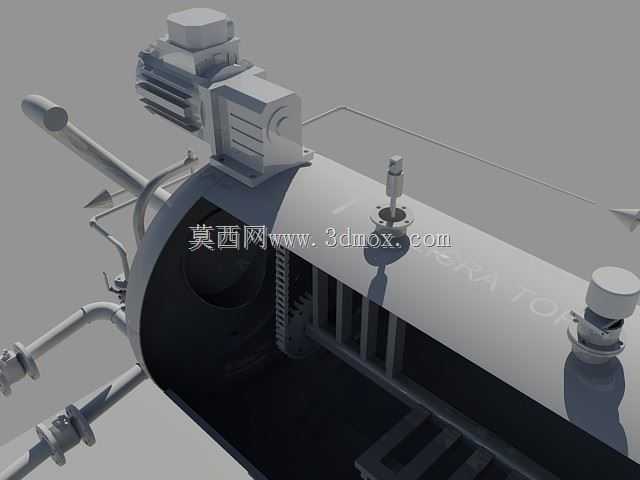

　　从功能特性来看，该储油槽的进出油管路全部采用法兰连接结构，法兰端面的密封槽预留了标准垫片安装位，可适配耐油橡胶垫、金属缠绕垫等多种密封件，满足不同压力等级、不同油温工况下的密封需求，避免油路渗漏影响设备运行。侧面布置的透明液位观测位（模型中对应预留的安装接口）可直接观测腔体内油位高度，方便运维人员及时补油，无需拆卸结构即可掌握储油状态；腔体底部预留的排污接口，可在设备定期维护时排出腔体内沉降的金属碎屑、油泥杂质，避免杂质随油路进入传动轴承、齿轮啮合面，造成传动件异常磨损。

　　设计过程中，针对搅拌设备通常安装在生产车间钢架平台、安装空间紧凑的特点，该储油结构的外形尺寸做了针对性优化：整体腔体采用卧式圆柱形态，相较于立式方形油箱，在同等储油容积下占用的垂直安装空间更小，可直接贴合搅拌装置的侧面支架安装，无需额外搭建独立的油箱支撑平台。所有外接管路的走向都做了避让设计，出油管路沿搅拌装置的支撑立柱排布，避免与搅拌轴的检修空间、传动皮带的张紧调节空间产生干涉，安装时无需额外切割改管，可直接与搅拌设备的润滑油泵、冷却器接口对接。

　　从安装边界来看，该储油槽的固定支脚采用带长圆孔的连接板设计，长圆孔的调节范围覆盖了搅拌设备支架常见的安装孔距误差，现场安装时可根据支架的实际焊接位置微调固定位置，降低现场安装的配钻工作量。支脚与腔体的连接位置做了局部加厚处理，可承受满油状态下的整体重量，同时在支脚与安装支架之间预留了减震垫的安装间隙，可加装橡胶减震垫阻断搅拌设备运行时的振动传递，避免腔体焊缝长期受振出现渗漏。

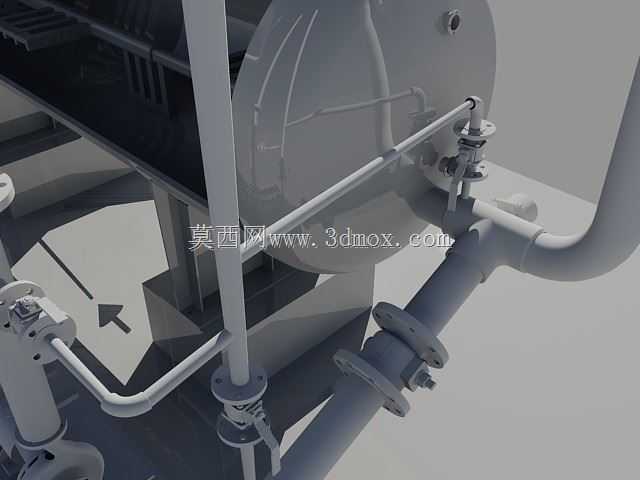

　　在油路逻辑设计上，该储油槽的回油口设置在腔体上部的侧面位置，回油管路沿腔体内壁延伸至液面以下，避免回油时冲击液面产生气泡，防止气泡进入润滑油泵造成油泵气蚀、供油压力不稳；出油口设置在腔体侧面下部，距离腔体底部预留了足够的沉降高度，避免底部沉积的杂质被吸入出油管路。腔体顶部预留的通气接口可安装空气滤清器，既平衡腔体内外压力，避免油温变化造成腔体内压力异常，又能阻挡外界粉尘进入腔体污染润滑油。

　　针对不同行业的搅拌设备工况差异，该结构的壁厚预留了足够的腐蚀裕量，可适配矿物润滑油、合成润滑油等多种常用工业润滑油，在有弱腐蚀工况的场景下，也可通过更换腔体材质适配防腐需求，无需改动整体安装尺寸与管路接口位置。所有管路接口的通径都匹配常规搅拌设备的润滑油路流量需求，不会出现通径过小造成油路阻力过大、通径过大造成管路成本浪费的问题。
