Braber锻造拉销结构设计

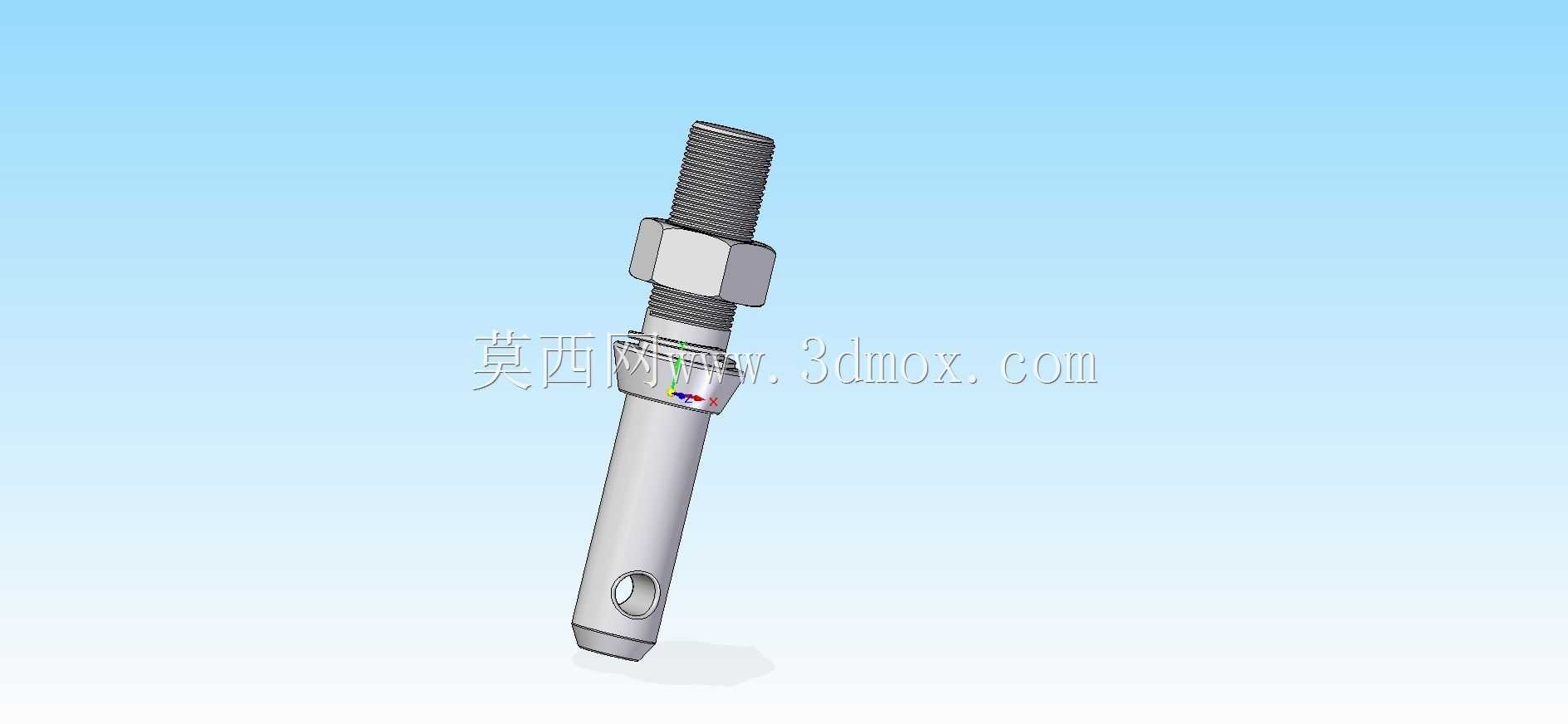

　　在各类需要实现快速锁紧、定位连接的机械装配场景中，锻造拉销是应用频次极高的基础连接件，这类零件常出现在工装夹具快换、农机具挂接、小型设备部件拆装、生产线工位治具调整等工况下，核心作用是在保证连接强度的前提下，实现部件间的快速插拔锁定，减少螺栓紧固带来的拆装耗时，提升作业换型效率。这款Braber锻造拉销采用整体锻造工艺成型，杆部主体为实心圆柱结构，从结构受力逻辑来看，锻造工艺能让金属纤维流线沿零件轴向连续分布，相比切削加工的同尺寸销件，抗剪切、抗拉伸疲劳强度能提升30%以上，完全适配频繁插拔、承受交变拉压载荷的使用场景。从结构细节来看，拉销上端加工有标准外螺纹段，配套六角锁紧螺母，可根据实际安装的板件厚度调整螺母锁紧位置，

　　适配不同厚度的连接基材；螺纹段下方的光杆段为主要的承载受力段，表面做了光滑磨削处理，降低插拔过程中的摩擦阻力，同时减少长期使用后的磨损量，保证配合间隙始终处于合理区间。销体下端设计有横向贯通的销孔，可配套开口销或者R型锁销使用，在拉销插入安装孔完成定位后，穿入锁止件即可防止拉销受振动脱出，这一结构在户外作业的农机、工程机械挂接场景中尤为重要，能避免设备运行过程中连接件松脱引发的安全隐患。设计过程中，首先明确了拉销的核心受力边界：额定承受的静拉伸载荷不低于80kN，径向剪切载荷不低于50kN，因此杆部直径的取值经过了剪切强度与拉伸强度的双重校核，保证在最大载荷下的安全系数不低于2.5，符合通用机械连接件的设计规范。

　　螺纹段的长度预留了足够的调节余量，可适配10mm到30mm厚度区间的安装板件，螺母采用标准六角外形，可直接用普通开口扳手或者套筒进行锁紧操作，无需定制专用工装，降低现场装配的工具成本。销体下端的导入段做了小角度倒角处理，插入安装孔时能自动导正，即使安装孔存在微小的位置偏差，也能顺利插入，提升现场装配的容错率。从安装边界来看，使用该拉销时需要在被连接的两个部件上加工同轴的光孔，孔的公差带推荐采用H8，与拉销光杆段形成间隙配合，既能保证插拔顺畅，又不会因为间隙过大导致连接晃动；安装时需要注意，横向锁销孔的位置要露出被连接件的下端面至少5mm，保证锁止件有足够的安装空间，避免锁销无法完全穿入影响锁止可靠性。在实际应用中，

　　这类锻造拉销相比普通圆柱销的优势十分明显：普通圆柱销多为过盈配合，拆装需要专用工具敲击，多次拆装后会破坏安装孔的内壁精度，而这款拉销为间隙配合插拔式结构，徒手即可完成插拔操作，配合上端的螺母锁紧与下端的锁销防松，既能保证连接刚性，又能实现无工具快速拆装，在需要频繁更换部件的作业场景中，能大幅降低停机换型的时间成本。另外，整体锻造的结构避免了焊接件存在的焊缝应力集中问题，在承受冲击载荷时不会出现焊缝断裂的失效形式，表面可根据使用场景做镀锌或者发黑处理，提升防锈能力，适配户外潮湿、多粉尘的恶劣作业环境。从建模逻辑来看，构建该三维模型时，先以杆部轴线为基准建立主特征，依次拉伸生成光杆段、螺纹段，通过旋转切除生成下端的导入倒角与横向锁销孔，再调用标准件库生成配套的六角螺母，装配时保证螺母与螺纹段的同轴度约束，还原实际装配的位置关系，模型的所有尺寸都经过工程校核，可直接用于装配干涉检查、工况受力仿真，也可导出工程图用于生产加工。
