双通路弯管集成式连接法兰构件

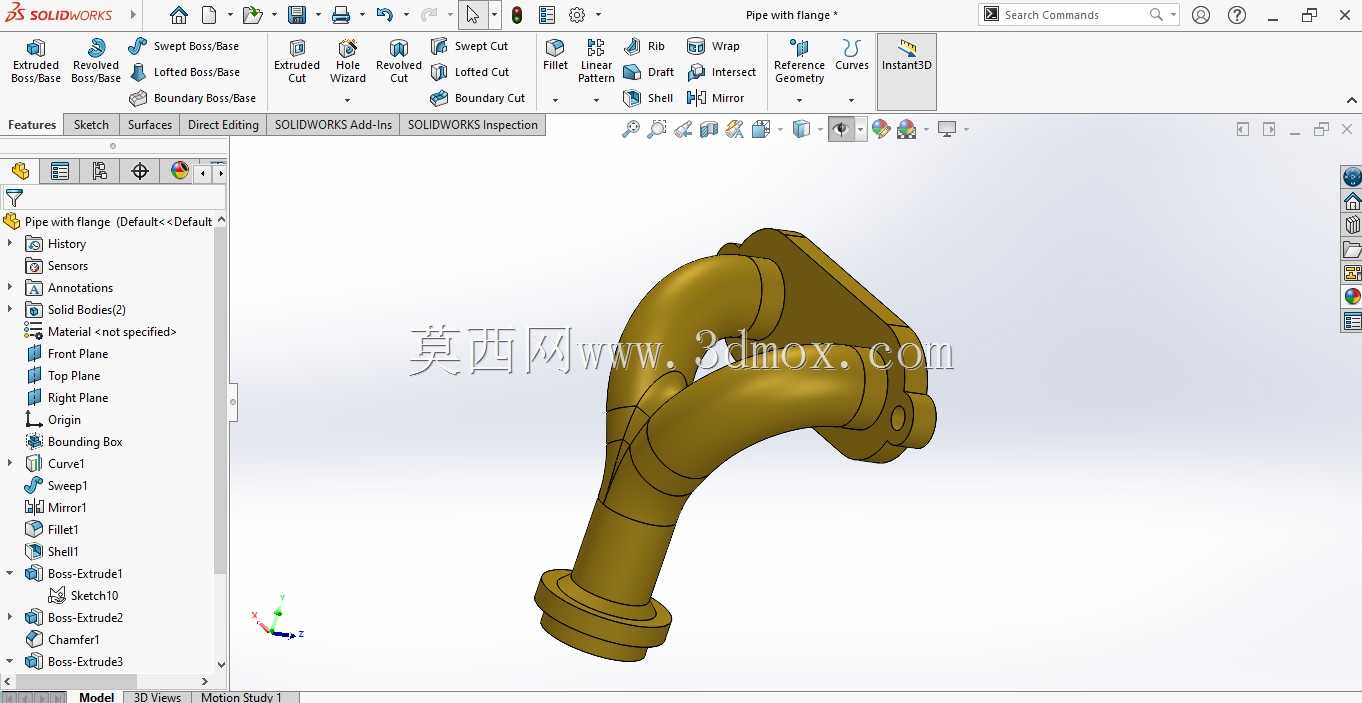

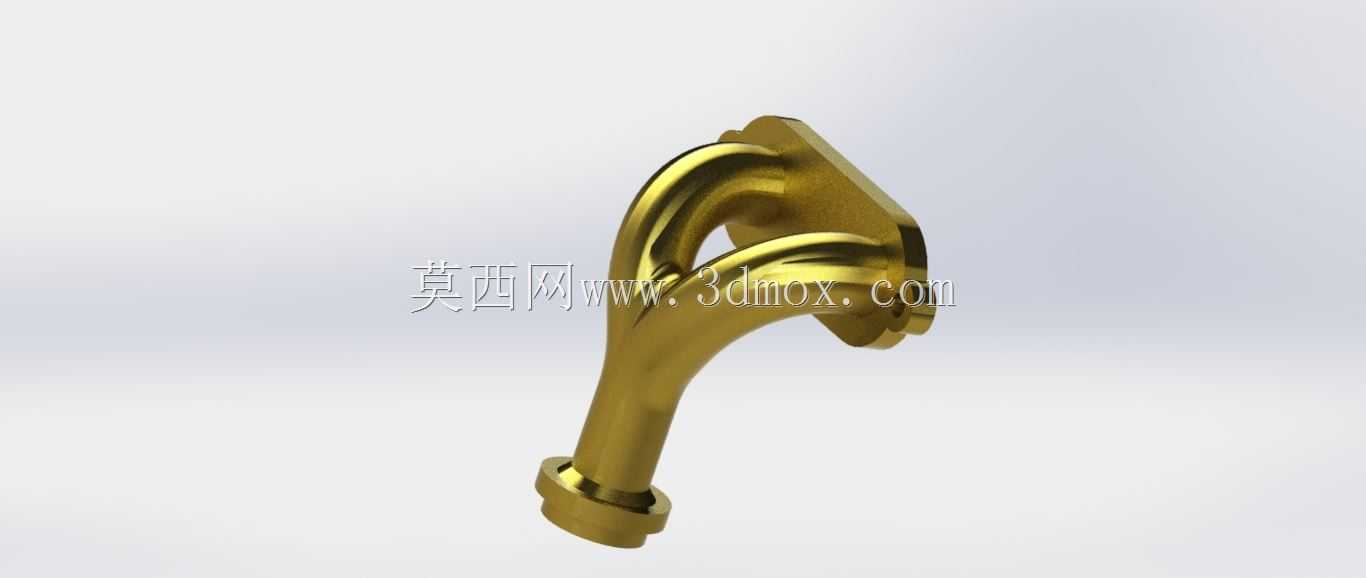

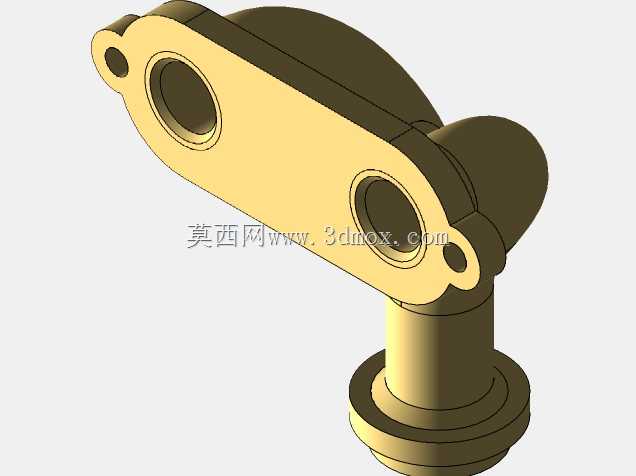

　　在紧凑型流体管路布设场景里，尤其是设备侧壁空间局促、两路介质需要同步从固定壁面引出的工况下，常规单孔法兰搭配独立弯管的组合往往会遇到安装干涉、排布冗余、接头数量偏多的问题。这款双通路一体弯管法兰构件，正是针对这类窄空间管路对接需求开发的结构件，把原本需要分别装配的两个90度转向流道、壁面安装法兰座、外接管对接端整合在同一基体上，省去了两套独立弯管分别找正、分别锁附的工序，在小型液压站阀块侧壁、紧凑型气动控制箱、实验台流体分路模块、小型工艺设备的冷却水引出端都能适配。从结构布局来看，构件的安装基准是后方的菱形平板法兰座，座面预留对应安装孔位，贴装在设备箱体壁面或者阀块安装面时，靠端面密封垫实现静密封，锁固件穿过座体孔位压紧后，

　　整个构件的悬臂受力全部由法兰座承担，不需要额外在弯管中段增设支撑管夹。两个流道从法兰座端面平行接入，在基体内部同步完成平滑的90度转向，顺着向下延伸的合并式弯臂走向外端，弯臂末端各自加工出带定位轴肩的外螺纹对接端，轴肩端面可以顶紧外接软管的管套或者硬管的锁紧螺母，外接管路拧装到位后，轴肩既承担轴向限位，也能避免接头旋紧时扭转力直接传递到根部弯弧位置，降低焊缝或者基体转角处的应力集中。设计阶段最先敲定的是法兰座的安装边界，菱形座的对角跨度控制在常规两联管接头的安装孔距范围内，不需要在设备壁面上额外扩展开孔区域，座体厚度按照悬臂弯管的倾覆力矩核算，当两路管路同时带压、外接软管存在小幅拉扯工况时，

　　座体根部的弯曲应力控制在铸件许用应力区间内，不会出现座面翘曲导致密封面渗漏的问题。流道的弯弧段没有采用直角转折结构，全部做成大曲率平滑圆弧过渡，一方面降低流体在转向处的沿程阻力，减少液压系统的压力损失，也避免冷却水路在转角处形成滞流区，减少杂质沉积造成流道堵塞的概率；另一方面平滑的内壁走向在注塑或者铸造成型时，不会出现直角位的缩孔、气孔缺陷，构件成型后的壁厚均匀性更好。弯臂部分把两路流道的外壁做了贴合式整合，两个独立流道之间保留完整的分隔壁厚，既不会出现两路介质互通混流的问题，又把整个悬臂部分的横截面宽度压缩到最小，相比两根独立弯管并排安装的布局，横向占用空间缩减近三分之一，在设备内部管路密集、周边还要布设线缆和其他阀件的区域，

　　能大幅降低相邻部件的干涉概率。末端对接端的轴肩尺寸和常规标准管接头的锁紧尺寸完全匹配，现场装配时不需要定制特殊规格的螺母或者密封件，采用市面通用的管路密封件就能完成对接，后期维护更换时拆装效率很高。构件的外轮廓所有转角都做了圆角过渡，没有尖锐的铣削棱边，在操作人员需要近身调整管路的工位上，不会出现划擦线缆或者划伤操作人员的隐患。针对承压工况，弯臂和法兰座衔接的根部位置做了局部加厚补强，这个位置是整个构件受力最复杂的区域，既承受内部介质压力带来的胀开力，也承受外接管路晃动带来的交变弯矩，加厚过渡段可以把集中应力逐步分散到整个法兰座面上，长期带压运行也不会在根部产生疲劳裂纹。实际布设时，只需要在设备壁面按照法兰座的孔位开好两个对应流道的过孔，贴好密封垫之后把构件座体贴合到位，锁紧紧固件即可完成两路流道的壁面固定，后续直接在下端对接端接入外接管路，整个安装过程不需要对两根弯管分别做角度找正，两个输出端的相对位置在构件加工时就已经保证一致性，多路管路并排布设时的整齐度远高于现场拼装的独立接头组合。
