六轴工业机器人本体结构三维设计方案

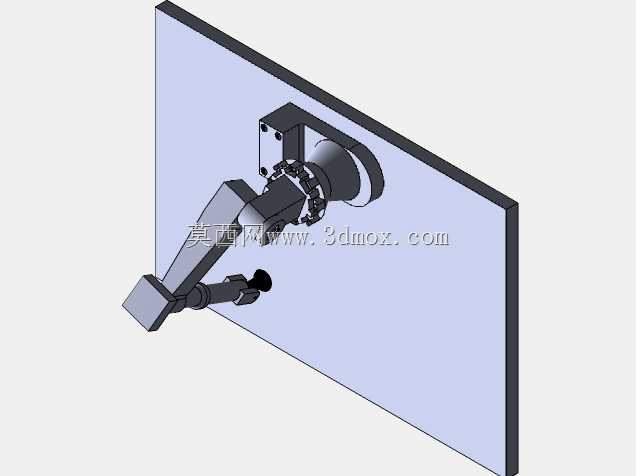

　　这套三维结构完整还原了六轴串联工业机器人的本体细节，覆盖从底座安装面到末端法兰的全部传动、支撑、连接结构，可直接用于产线布局仿真、末端工装适配校核、运动干涉验证等工程场景。在汽车零部件焊装工位，这类结构的机器人可承担点焊、弧焊、工件转序搬运工作，通过末端快换装置切换焊枪、夹爪、打磨头等执行件，单台设备即可覆盖多工序作业需求，减少工位间工件转运的等待时长；在3C电子装配线，可搭配视觉系统完成精密元器件的插装、点胶、锁付作业，重复定位精度可满足微米级装配公差要求，适配小批量多品类的柔性生产切换需求。从结构设计逻辑来看，底座采用大尺寸方形安装法兰，预留的螺栓孔位可直接与地面预埋钢板或设备安装机架连接，底座内部预留了伺服电机、

　　谐波减速器的安装腔，同时规划了动力线缆、信号线缆的走线通道，避免关节回转过程中出现线缆拉扯、磨损问题。J1关节采用交叉滚子轴承作为回转支撑，可同时承受轴向载荷、径向载荷与倾覆力矩，满足大臂伸展状态下的刚性要求，避免高速启停时出现末端抖动。大臂采用箱型薄壁结构设计，在保证结构刚性的前提下通过拓扑优化去除非受力区域的冗余材料，降低臂体自身重量，提升关节运动的响应速度，臂体内部预留了穿线孔与管线包固定位，可将J2到J6关节的动力线、编码器线、末端气管全部收纳在内，避免外部走线干扰作业路径。肘部J3关节的传动结构采用伺服电机搭配谐波减速器的直连方案，减少同步带、齿轮传动带来的回程间隙，提升小臂摆动的定位精度，小臂结构同样采用等强度设计，

　　靠近关节的位置壁厚更大，向末端延伸段逐步优化壁厚，平衡刚性与自重的关系。腕部三个关节采用中空结构设计，中心通孔可穿过末端执行器的气管、信号线，避免腕部回转时线缆缠绕，末端法兰采用标准ISO 9409-1-50-4-M6安装接口，可直接适配市面上绝大多数标准夹爪、焊枪、吸盘等末端执行件，无需额外设计转接法兰。在安装边界校核上，底座安装面的平面度要求控制在0.1mm以内，避免安装后底座变形导致关节轴承偏载，设备安装时需预留至少800mm的周边维护空间，方便后期更换关节密封件、加注润滑脂、调试零点位置。运动范围方面，J1关节可实现±170°回转，J2关节摆动范围为-90°到+150°，J3关节摆动范围为-100°到+80°，

　　腕部三个关节均可实现±360°回转，工作半径覆盖1.6米范围，可满足常见工位的作业覆盖需求。建模过程中对所有关节的运动极限位置做了干涉检查，确认大臂、小臂、腕部在全行程运动中不会出现结构碰撞，同时预留了管线包的活动空间，避免运动过程中管线被臂体挤压。各关节的密封结构采用双唇形密封圈，可阻挡车间内的焊接飞溅、打磨粉尘、切削液进入关节内部，延长减速器与轴承的使用寿命，适配焊接、打磨、搬运等多工况的车间使用环境。结构上还预留了外部管线的接口位置，用户可根据实际需求在臂体上加装传感器、防撞装置、视觉相机支架等附件，无需对主体结构做二次加工。
