数控加工中心配套cnc刀库结构设计

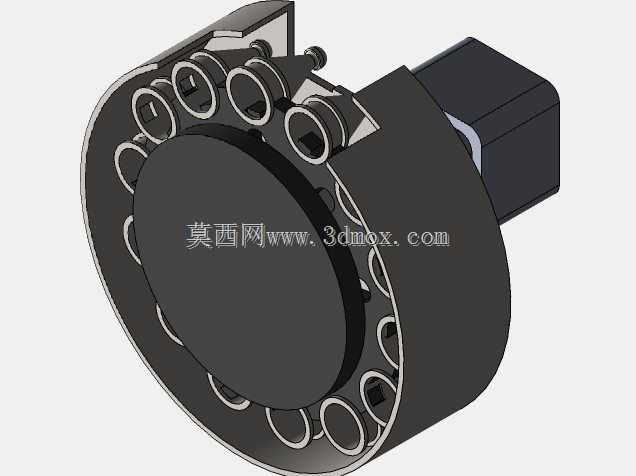

　　在精密零件批量加工场景中，刀库作为数控加工中心的核心配套功能部件，直接决定了设备连续加工的工序覆盖能力与换刀效率，这套刀库结构的设计围绕立式加工中心的常规加工需求展开，适配中小型立式加工中心的主轴安装空间，整体安装边界控制在主轴侧方预留的800mm×600mm×450mm空间范围内，不会额外占用工作台的有效加工行程，也不会干涉主轴Z轴上下移动的极限位置。从实际加工场景来看，这套刀库主要承担加工过程中不同工序刀具的自动存储与精准换刀动作，覆盖铣削、钻孔、镗孔、攻丝等常规机加工序的刀具装载需求，单刀位可适配BT40规格的标准数控刀柄，满刀状态下可装载24把不同类型的加工刀具，能够满足绝大多数箱体类、板类、

　　模具钢零件的一次装夹全工序加工需求，避免加工过程中人工换刀带来的定位误差与停机时间损耗。设计过程中优先考虑了换刀动作的可靠性，刀盘的转动采用分度凸轮机构驱动，相比传统的槽轮机构，分度过程的启停冲击更小，刀位定位精度可控制在0.02mm以内，能够保证主轴换刀时刀柄与主轴锥孔的同轴度要求，减少换刀过程中的卡刀、撞刀风险。刀库的倒刀机构采用气压驱动的摆臂结构，换刀时待换刀具位置的刀套会向下翻转90度，对准主轴的换刀位置，配合主轴的定向停止动作完成刀具交换，整个换刀动作的循环时间控制在2.5秒以内，不会过多占用加工的辅助时间。在结构细节设计上，刀套采用耐磨工程材质制作，内部设置有钢珠锁紧结构，刀柄装入后可自动锁紧，

　　避免刀盘转动过程中刀具甩出，同时每个刀位都设置有对应的刀具编号识别凸台，可配合机床的接近开关完成刀号的自动识别，无需人工对刀设置刀号，降低设备调试的工作量。刀库的整体支架采用铸铁一体铸造而成，经过时效处理后再进行精加工，安装基准面的平面度控制在0.01mm以内，保证刀库安装后与主轴的位置精度，长期运行不会出现支架变形导致的换刀位置偏移问题。考虑到加工车间的切削液、铁屑飞溅问题，刀库的驱动机构外侧设置有可拆式防护盖板，盖板与支架的接缝处安装有密封胶条，可阻挡切削液和细铁屑进入内部传动机构，延长传动部件的使用寿命，日常维护时只需拆下盖板即可对内部凸轮、轴承部件进行润滑保养，维护操作空间充足，不需要拆卸整个刀库结构。从安装适配性来看，

　　刀库的支架上设置有多个长条形安装孔，可适配不同型号立式加工中心的立柱安装面尺寸，安装时可通过长孔微调刀库与主轴的相对位置，降低安装调试的难度，刀库的气路接口与信号接口都集中设置在支架侧方的接线盒内，与机床的气路、电路连接时走线整齐，不会与机床的其他管线产生干涉。在实际加工应用中，这套刀库可配合机床的加工程序自动完成刀具调用，无论是铝合金件的高速铣削，还是模具钢的重切削加工，刀库的锁紧结构都能保证刀具装夹的稳定性，不会因为切削振动出现刀具松动的问题，针对部分需要使用加长刀具的加工场景，刀盘的刀位间距设置为90mm，可容纳最大刀具直径80mm、最大刀具长度300mm的特殊刀具，满足部分异形零件的加工需求。设计过程中还对刀盘的转动惯量进行了优化，刀盘采用铝合金材质制作，在保证结构强度的前提下降低了整体重量，减少凸轮驱动机构的负载，电机选型时不需要过大的功率即可驱动刀盘平稳转动，降低刀库运行时的能耗与噪音，空载运行时的噪音值控制在65分贝以内，符合车间的噪音控制要求。换刀动作的逻辑设计上设置有多重位置检测开关，刀套的翻转位置、刀盘的分度位置、主轴的定向位置都有对应的信号反馈，只有所有位置信号都到位时才会执行下一步换刀动作，从结构逻辑上避免换刀过程中的误动作，即使车间气压出现波动，刀套的驱动气缸也设置有自保压结构，不会因为气压突然下降导致刀套下落引发安全事故。
