双轮差速式巡线移动机器人结构设计

　　这款巡线移动装置的核心应用场景覆盖高校工程训练教学、青少年科创竞赛实训、小型物料定点转运的简易循迹场景，在固定路径的工位间物料传递场景中，无需复杂导航系统即可完成预设路线的自动行驶，相比磁条导航、激光导航类设备，其部署成本极低，仅需在行驶路面铺设高对比度色带即可完成路径标定，适合短距离、固定路线的轻载转运需求，也常作为机电一体化专业的教学实训载体，帮助学习者理解传感器信号采集、差速运动控制、机械结构装配的全流程逻辑。

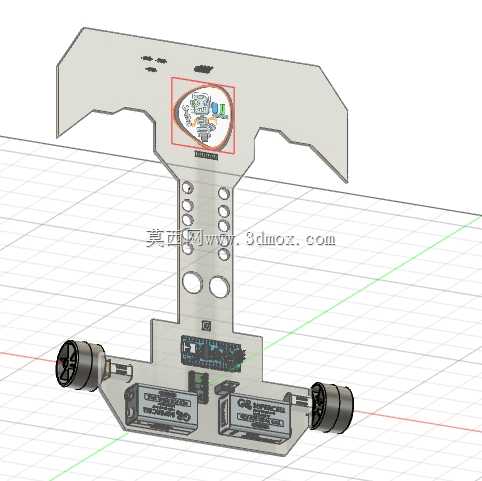

　　从功能特性来看，该装置采用双轮差速驱动架构，左右两侧驱动轮独立提供动力，通过两侧轮速差实现转向、直行、弯道跟随的动作，底盘前部预留的传感器安装位可布置多路红外反射式循迹传感器，通过检测路面色带与基底的反射率差异获取路径偏移量，将信号传递至控制板后实时调整两侧电机转速，实现对预设路径的动态跟随。上层板件预留的多组安装孔位可根据需求扩展搭载小型机械爪、物料载台、传感模块等组件，适配不同的实训或简易作业需求，底盘中部的电池仓与控制板安装位采用分层布局，避免动力线路与信号线路的交叉干扰，同时降低整体重心，提升行驶过程中的稳定性。

　　设计思路上，整体采用层叠式板件架构，上下两层支撑板通过立柱连接，下层板负责承载驱动电机、电池、传动组件等动力与能源部件，上层板预留扩展安装空间，兼顾结构强度与拓展灵活性。板件轮廓采用流线型切角设计，既减少行驶过程中的边角磕碰风险，也能降低整体重量，提升动力利用效率。驱动轮采用橡胶材质轮面，提升与地面的摩擦力，减少循迹过程中的打滑偏移，底盘未设置额外万向从动轮，依靠双轮的差速控制实现零半径转向，适配狭窄弯道的通行需求，在曲率较大的路径段也能完成精准跟随。传感器安装区域位于底盘最前端，提前检测路径偏移信号，为控制系统预留足够的调整响应时间，避免高速行驶时冲出路径。

　　从安装边界与尺寸适配角度来看，整体结构的横向宽度控制在常规A4幅面范围内，长度方向尺寸适配常规课桌摆放需求，可直接在常规实训台面上完成组装调试，无需额外大尺寸操作空间。驱动轮的安装轴距经过匹配调校，兼顾直行稳定性与转向灵活性，轮距设置避开常见的路面接缝宽度，减少行驶过程中的颠簸震动。上层板的安装孔位采用标准孔距设计，可兼容常规的开源控制板、驱动板、传感器模块的安装尺寸，无需额外打孔改装即可完成常用电控组件的装配。电池仓的尺寸适配常规2S锂电池的安装规格，仓体周边预留走线槽位，方便电源线与电机线、信号线的规整排布，避免线路卷入轮组造成故障。整体结构的离地间隙设置适配常规平整室内地面，可顺畅通过普通地胶、桌面、平整水泥地面，不会出现底板剐蹭地面的情况，同时较低的离地间隙也能降低重心，减少高速转向时的侧翻风险。

　　在实际调试过程中，该结构的前后配重经过平衡设计，电池放置于底盘中部靠后位置，抵消前端传感器组件的重量，让两侧驱动轮的正压力保持一致，避免单侧轮压不足导致的打滑循迹失效。板件上的多组镂空孔位一方面用于减轻整体结构重量，降低电机负载，提升续航时长，另一方面可作为走线固定位、额外传感器安装位使用，无需额外设计固定结构即可完成附加组件的安装。驱动电机采用直连轮组的安装方式，省去了齿轮传动、皮带传动的额外结构，减少传动间隙带来的控制误差，同时降低装配复杂度，让初学者也能快速完成整机的组装调试，理解差速循迹机器人的核心工作逻辑。
