桌面级PCB线路板数控雕刻加工设备

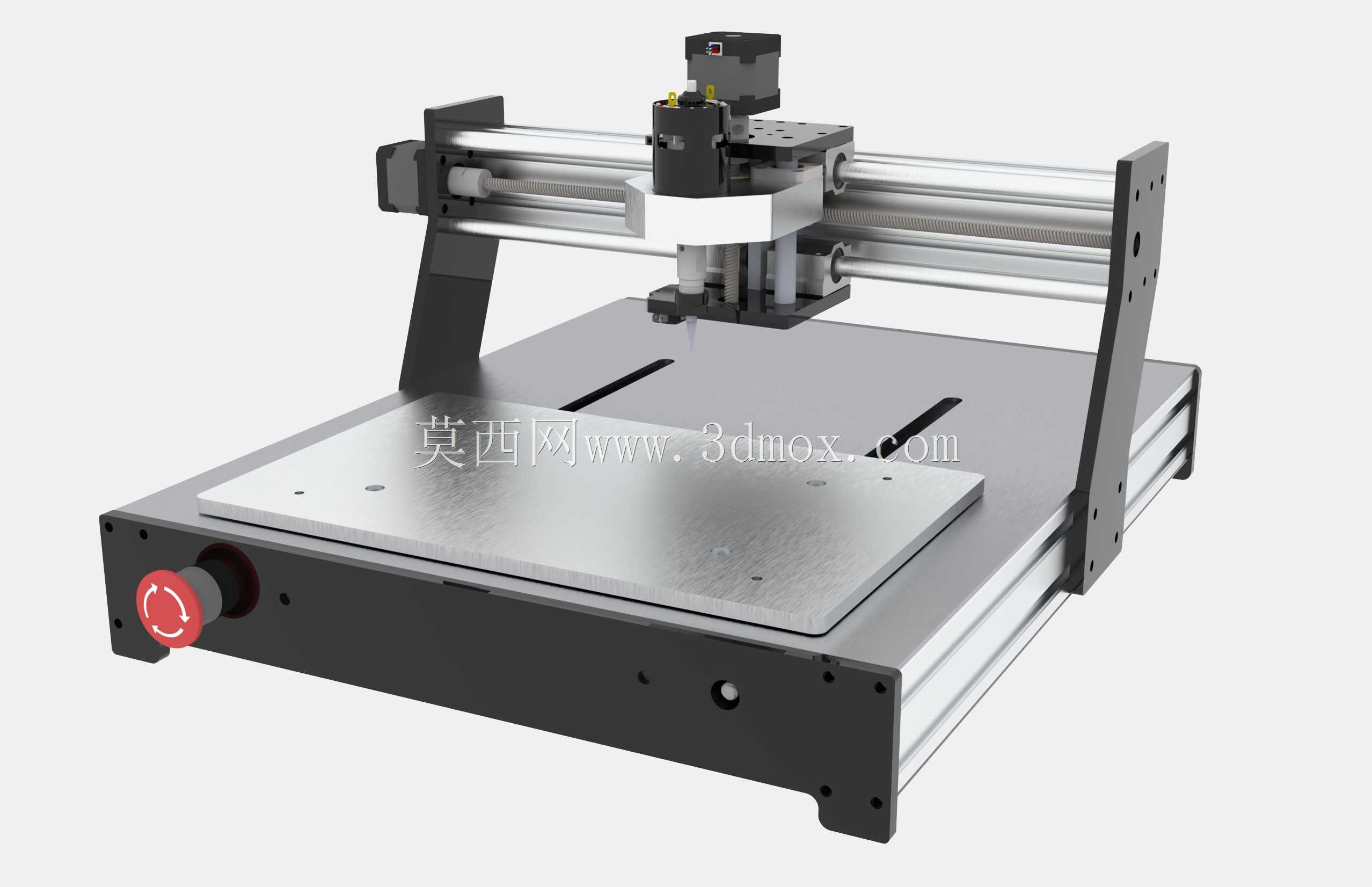

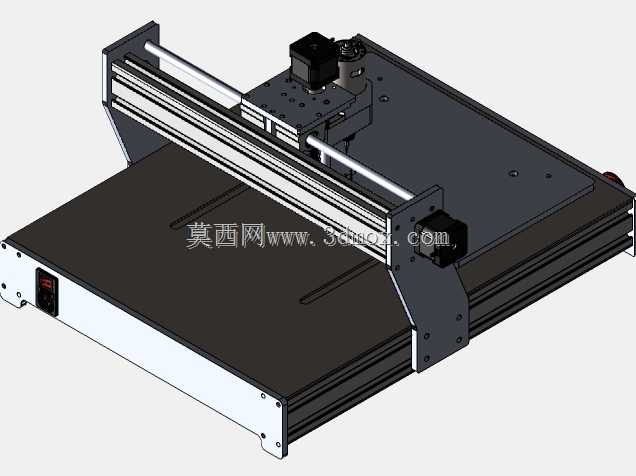

　　在电子样机研发、小批量线路板打样的场景里，这类桌面式数控加工设备的应用普及率正在逐年提升，不同于大型工业PCB生产线的高投入、长周期，这类小型设备可以直接放置在实验室、研发工位甚至个人工作台上，完成单面板、双面板的线路铣削、钻孔、轮廓切割等工序，省去了外发打样的等待周期，尤其适合高校电子实训、硬件创业团队原型验证、电子爱好者自制线路板这类需求场景。从结构设计来看，这款设备采用龙门式动梁布局，X轴双光杆导向搭配同步带传动，兼顾运动顺滑度与传动精度，Y轴沿床身长度方向布置传动组件，Z轴搭载加工主轴做垂直进给，三个运动轴的传动逻辑经过匹配调校，能够满足PCB加工所需的进给速度与定位精度要求，避免加工过程中出现断刀、线路铣偏的问题。

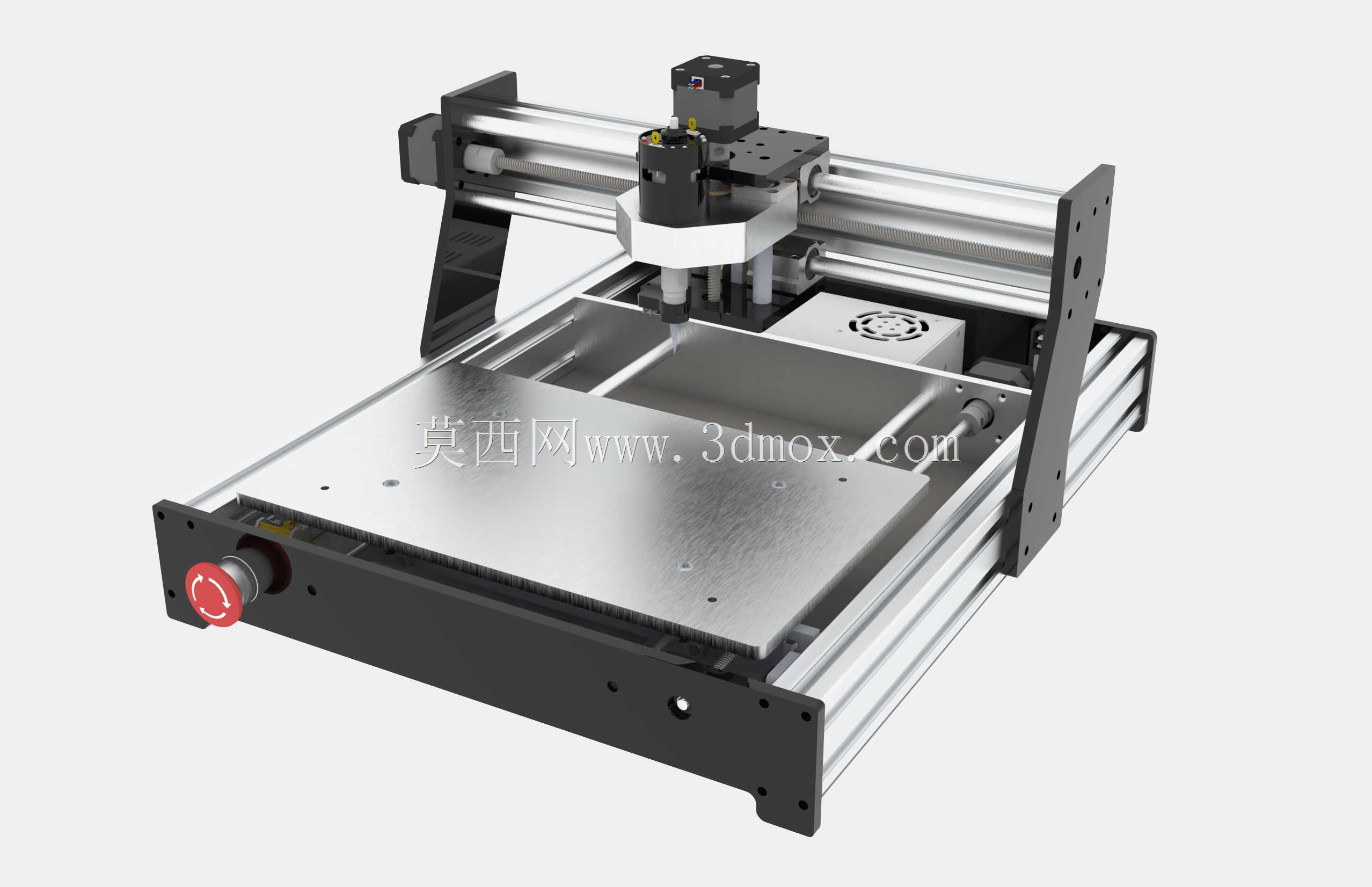

　　设备的床身底座采用铝型材拼接搭配钣金封板的结构，既保证了整体机架的刚性，控制了整机重量，也能为内部的驱动板、电源模块、接线组件提供封闭的安装空间，减少加工碎屑进入电气舱引发故障的概率。工作台采用平整金属面板加工，表面预留T型槽与定位孔位，加工时可以通过夹具或者双面胶固定PCB基材，工作台的平面度经过调校，能够保证整板加工深度一致，避免出现局部线路铣不透或者覆铜层铣穿过度的问题。主轴部分采用500W功率的高速主轴，适配PCB加工常用的铣刀、钻头规格，转速区间覆盖PCB铣削、钻孔的常用需求，加工FR-4覆铜板时可以保证切口平整，无明显毛刺，减少后续线路打磨的工作量。导向部件采用Lmk12uu系列直线轴承搭配光杆导向，运动过程中阻尼均匀，

　　无卡顿窜动，能够保证长时间加工的精度稳定性，日常维护仅需定期清洁光杆表面、补充润滑脂即可，维护门槛较低。设备正面设置急停按钮，位置处于操作人员伸手可及的范围，一旦出现加工异常可以第一时间切断设备运行，提升操作安全性，侧面预留主轴调速、接口拓展的位置，方便后续根据加工需求加装吸尘组件、对刀仪等辅件。从安装边界来看，这款设备的工作区域为300x200mm，能够覆盖绝大多数常规尺寸的PCB样板加工需求，整机外形尺寸适配常规工作台的摆放空间，不需要额外做地基固定，放置在水平稳固的台面上即可完成调平投入使用。在实际加工流程中，操作人员只需要将生成好的加工路径导入设备控制系统，完成对刀、基材固定操作后即可启动加工，设备可以自动完成换刀点定位、

　　不同工序的进给切换，不需要人工全程值守。相较于化学腐蚀制作PCB的工艺，这类数控雕刻加工的方式不需要配置腐蚀液、显影液等化学药剂，加工过程更环保，也不会产生化学废液处理的问题，加工产生的FR-4碎屑可以通过配套的小型吸尘装置收集，保持工位整洁。设备的机架结构在设计时做了动平衡调校，高速运行过程中整机振动幅度控制在较小范围，不会因为振动传导到工作台面导致加工纹路异常，也不会因为振动产生过大的工作噪音，适合在室内办公、实训场景下使用。Z轴的进给行程经过优化，既可以满足PCB板材加工的深度需求，也可以适配薄铝板、塑料板等其他软质材料的轻加工需求，拓展了设备的使用场景。传动部件的张紧结构设计在机架外侧，日常使用中如果出现同步带松弛导致的精度下降，不需要大面积拆解设备即可完成张紧调整，降低了后期维护的难度。电气走线全部在机架型材内腔与底座内部布置，外部无裸露的飞线，既避免了加工过程中碎屑刮擦线材导致绝缘破损，也让整机外观更整洁，减少走线杂乱带来的安全隐患。
