教学用平地机整机结构三维设计

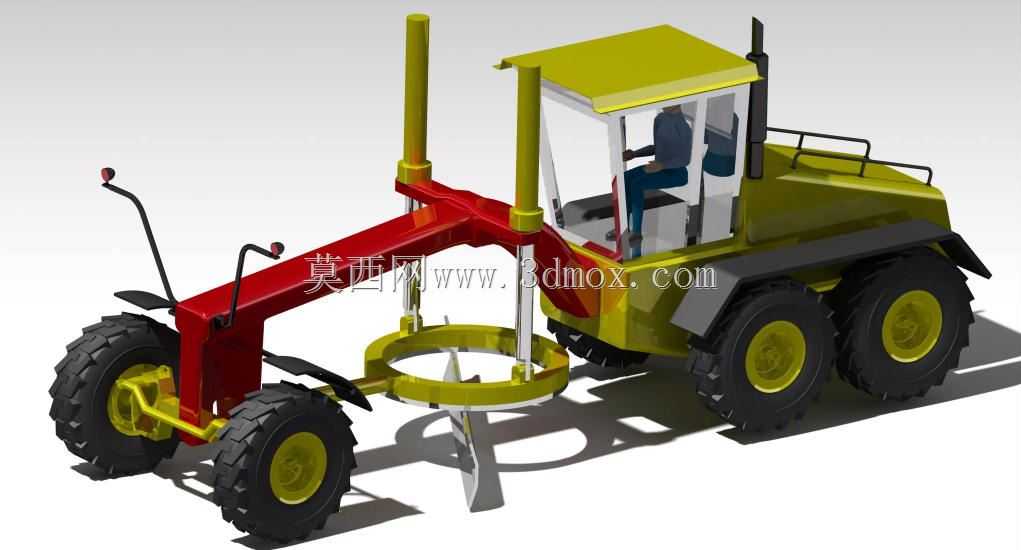

　　这款平地机三维结构模型，针对课堂教学场景搭建，完整还原了自行式平地机的核心作业与行走结构，可用于工程机械结构认知、传动原理讲解、作业机构运动仿真演示等教学环节，帮助学习者快速建立平地机整机布局的直观认知。从实际工程应用来看，平地机是土方作业、道路修建、场地整平作业中的核心设备，主要利用刮刀完成土壤刮平、路基整形、边坡修整、物料摊平甚至轻度除雪作业，在公路基建、矿山场地平整、农田水利建设场景中应用广泛，这款模型还原的结构覆盖了平地机最核心的功能模块，能够清晰展示各部件的装配关系与运动逻辑。模型的前部设置了可调式刮平作业装置，红色的牵引架连接前部转向桥与中部的回转环结构，回转环通过垂直布置的升降立柱与后部车架连接，

　　两根立柱可独立调整升降高度，带动回转环实现倾斜、侧移动作，匹配不同坡度、不同高度的作业面需求；回转环下方安装的刮刀可绕环体360度回转，配合牵引架的摆角调整，能够实现斜角刮土、侧移推土、V形开沟等多种作业姿态，完全覆盖真实平地机刮刀的所有调节自由度。行走系统采用了前轮转向、后轮驱动的布局，前部单桥配备两个大直径越野轮胎，后部双桥共四个驱动轮胎，轮胎花纹采用深槽越野设计，匹配非铺装作业场地的通过性需求，轮辋与车桥的连接结构、转向拉杆的布置都按照真实平地机的比例还原，能够清晰展示转向时前轮的偏转角度范围与传动路径。驾驶室采用封闭式框架结构，设置了透明围护与操作位，内部还原了驾驶员操作空间，驾驶室顶部为圆弧过渡造型，后部设置了安全护栏，

　　排气系统从驾驶室后侧向上延伸，避免作业时扬尘进入进气区域，车架部分采用箱型焊接结构的设计思路，将动力舱、驾驶室、作业机构连接点整合为一体，保证整机刚性的同时预留了各部件的安装接口。从安装边界与尺寸比例来看，模型按照教学演示的合理比例缩放，整机长度方向覆盖前作业装置最前端到后驱动桥最后端的尺寸，宽度方向匹配轮胎外侧的最大宽度，高度方向以驾驶室顶部为最高点，作业装置的升降行程预留了足够的运动空间，不会在仿真运动时出现部件干涉；前部牵引架的摆角范围、回转环的转动角度、刮刀的侧移距离都按照真实设备的作业参数比例设置，能够完整模拟平地机从进场就位到调整刮刀姿态完成整平作业的全流程动作。在设计思路上，这款模型优先保证结构的可见性，

　　没有过度添加冗余的外观覆盖件，将核心的连接铰点、传动结构、调节机构都做了外露处理，方便教学时直接观察部件之间的配合关系，比如牵引架与前桥的铰接点、升降立柱的导向结构、回转环的支撑滚轮位置、轮胎与车架的减震连接结构都做了清晰的呈现，学习者可以直接通过模型拆解各系统的组成，理解不同部件在作业过程中承担的功能：比如后部双桥驱动提供足够的作业附着力，避免刮土时轮胎打滑；前轮转向配合铰接车架能够实现更小的转弯半径，适配狭窄场地的作业需求；可独立调整的升降立柱能够让刮刀在倾斜地面也保持水平的作业面，完成横坡、纵坡的整平作业。不同于工业用高精度仿真模型对细节的极致追求，这款教学用模型在结构完整性和易读性上做了平衡，既没有省略核心功能结构，也没有添加过多影响观察的细碎零件，非常适合用于工程机械入门教学、机构运动原理演示、三维装配练习等场景，能够帮助初学者快速理解平地机这类土方设备的工作逻辑，为后续的实际设备操作、结构设计、维护保养学习打下直观的认知基础。
