简约拼装式蒸汽小火车玩具结构设计

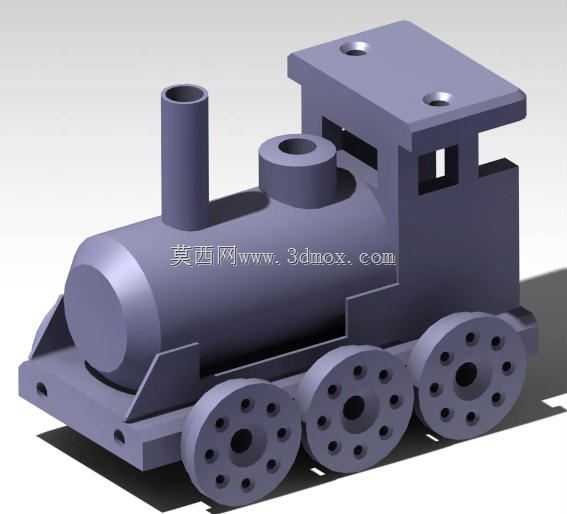

　　这款小火车结构的设计，最初的需求场景是面向青少年科创实践、3D打印拼装教具以及桌面装饰摆件领域，在创客教育场景中，这类结构可以作为机械装配入门的实操载体，让学习者通过拆分、组装各个部件，理解轮轴配合、定位装配、结构限位的基础机械原理，同时也能作为桌面文创摆件，适配工业风场景的陈列需求。从功能特性来看，整个结构采用无额外紧固件的拼装式设计，所有部件通过自身的凸台、凹槽实现过盈配合定位，不需要螺丝、胶水等辅助连接件，降低了组装门槛，也方便反复拆装演示。车头部分的圆柱形锅炉主体，前端做了圆弧过渡处理，既还原了老式蒸汽机车的视觉特征，也避免了尖锐棱角带来的使用安全隐患，顶部的烟囱采用空心圆柱结构，既减轻了整体重量，

　　也可以作为组装时的手持施力点位，方便用户对准下方的安装孔位完成装配。锅炉上方的圆形凸台，是模拟蒸汽机车的汽包结构，同时也作为上盖部分的定位基准，和后方驾驶室的底板凹槽形成配合，限制上盖的横向位移。驾驶室部分采用框架式镂空结构，两侧的开窗既还原了真实机车的驾驶室形态，也减少了打印或加工时的材料消耗，同时降低了大平面结构的翘曲变形风险，顶部的平板结构预留了两个沉头孔位，可根据使用需求加装小型装饰件或者磁吸组件，方便将模型固定在金属展示面上。行走部分采用三组轮轴结构，每个车轮都做了均匀分布的镂空孔，一方面是还原老式蒸汽机车的辐条轮视觉效果，另一方面是平衡轮体重量，减少转动时的偏心力矩，轮轴和车体底部的轴孔采用间隙配合设计，

　　保证车轮可以顺畅转动，模拟真实火车的行走状态，车体底部前后端都做了三角形的加强筋结构，连接车头圆弧段和底盘平面，提升整体结构的抗弯折强度，避免跌落或按压时出现底盘断裂的问题。从设计思路上，整个结构优先考虑了加工友好性，所有部件都采用无倒扣的直壁或小拔模角度设计，不管是采用FDM3D打印，还是采用简易注塑模具小批量生产，都可以顺利脱模，不需要复杂的侧抽芯结构，大幅降低了生产制造成本。各个部件的配合公差控制在0.1-0.2mm区间，既保证拼装时的顺畅度，不会出现过紧难以装配或者过松容易散架的问题，也适配普通桌面级3D打印机的加工精度，不需要二次打磨修配就能完成组装。外形尺寸方面，整体长度控制在120mm左右，宽度控制在55mm，

　　高度控制在70mm，属于单手可握持的尺寸范畴，不管是作为教具分发还是桌面摆放都不会占用过多空间，安装边界上，底盘的最低离地间隙为5mm，保证在平整桌面、普通绒布展示垫等常见平面上推行时，底盘不会和接触面产生剐蹭，轮组的突出量控制在车体侧面3mm以内，避免多个模型并排摆放时轮组互相干涉，车头前端的缓冲器凸台突出车体前端5mm，既还原了真实机车的缓冲结构，也能在模型意外碰撞时吸收部分冲击力，保护车头主体结构不受损。在实际应用中，这类结构还可以拓展到儿童益智玩具领域，通过更换不同颜色的材料，制作成彩色拼装套件，锻炼低龄用户的动手能力和空间认知能力，也可以作为机械基础课程的配套实操模型，讲解轮轴传动、结构强度、公差配合等基础知识点，相比平面的图纸教学，实体拼装模型能让学习者更直观地理解机械结构的配合逻辑。
