工程制图教学用多孔斜槽组合练习块

　　这款块体构件主要面向工程制图教学场景使用，是技术制图课程中帮助学习者建立空间投影思维、掌握形体表达方法的典型练习载体，在职业院校机械类专业的制图实训、企业新入职结构设计人员的识图能力培训中都有较高的应用频次。从实际使用场景来看，这类练习块不需要承担实际工业载荷，核心作用是通过规整的几何特征组合，让学习者练习三视图绘制、剖视图选择、尺寸标注逻辑等核心制图技能，学习者可以通过对该块体的观察、测绘，逐步建立从三维实体到二维工程图的映射思维，也能反向通过二维图纸还原三维结构，夯实制图基础能力。

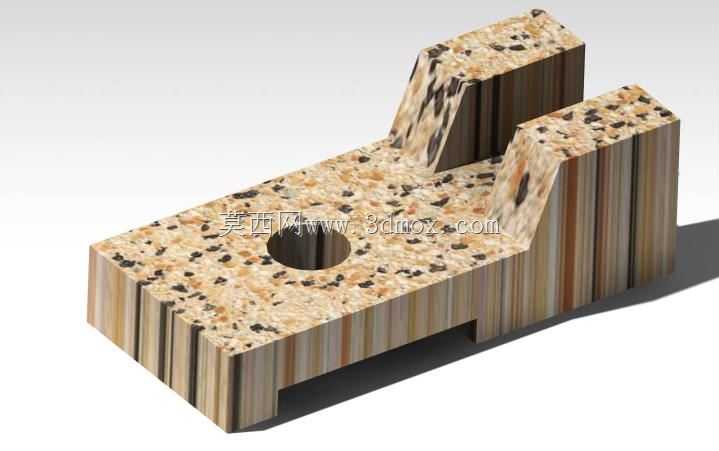

　　从结构设计思路来看，整个块体以长方体为基础基体，在基体上方设置两个对称分布的带斜面凸台，两个凸台之间预留出等宽的通槽结构，凸台的斜面采用固定角度倾斜设计，方便学习者练习倾斜面的投影表达、斜视图的绘制规范；基体顶面中心位置设置一个贯通的圆形通孔，可用于练习孔类特征的尺寸标注、剖视图中孔结构的表达方法；基体底部设置有内凹的通槽，形成类支脚的支撑结构，这部分特征可以帮助学习者练习凹腔结构的视图表达、隐藏线的处理规则。所有特征的棱边均采用直角过渡，没有设置圆角、倒角等工艺特征，刻意保留最基础的几何形态，避免额外的工艺特征干扰学习者对基础投影规律的掌握，完全贴合制图入门阶段的练习需求。

　　从外形尺寸与安装边界来看，整个块体的长宽高比例控制在3:2:1.5左右，整体尺寸适配常规教学测绘场景，单手握持即可完成多角度观察，不需要额外的安装固定结构，放置在水平桌面上即可通过底部的两个支脚形成稳定支撑，不会在观察、测绘过程中发生滑移。两个上部凸台的斜面倾斜角度统一为45度，方便学习者在制图练习中进行角度换算与投影验证，中心通孔的直径约为基体宽度的六分之一，孔的轴线垂直于基体顶面，贯通整个基体厚度，底部凹槽的深度约为基体总高度的五分之一，凹槽宽度与上部两个凸台的间距保持一致，形成上下呼应的结构特征，这种对称式的特征布局也能帮助学习者理解对称结构在工程图中的简化表达方法，掌握对称中心线的绘制规范。

　　在实际教学使用中，这类块体可以配合测绘工具完成尺寸测量练习，学习者需要自主选择主视图方向，确定表达方案，合理布置全剖、半剖或者局部剖视图来清晰展现内部的孔结构与底部凹槽结构，同时还要按照国标要求标注所有定形尺寸、定位尺寸与总体尺寸，标注过程中需要考虑尺寸基准的选择，通常以块体的底面为高度方向基准，以对称中心面为长度和宽度方向的基准，这一过程能让学习者快速掌握工程图尺寸标注的核心逻辑，避免出现尺寸遗漏、尺寸重复、基准混乱等常见问题。不同于复杂的工业零部件，这款练习块的所有特征都具备明确的几何规律，没有自由曲面、不规则结构，能让入门阶段的学习者专注于基础制图规则的练习，不会因为复杂特征产生学习挫败感，是技术制图入门阶段非常实用的实体练习载体。
