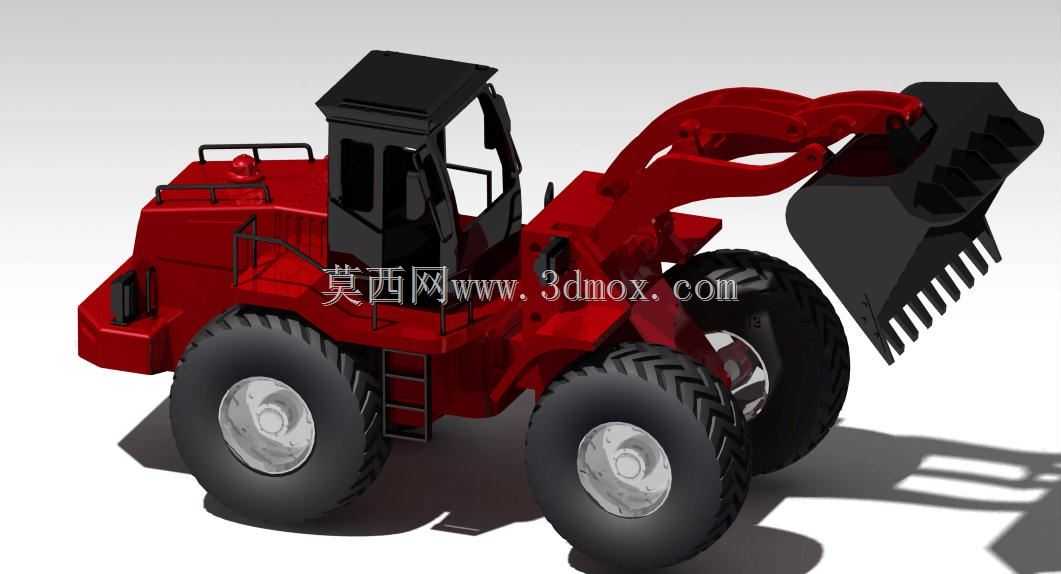

轮式装载机工程作业设备三维结构

　　本次呈现的轮式铲装作业设备，核心面向散料装卸、短距离转运、场地平整类工程场景，在矿山剥离表层覆土、基建场地土石方倒运、厂区散堆物料转运、市政工程路基辅材摊铺作业中均有广泛应用，区别于履带式铲装设备，轮式结构的转场速度更快，不会对硬化铺装路面造成履带压痕损伤，更适合多作业点频繁转场的工况需求。设备采用前后车架铰接的转向结构，转向铰接点布置在前后桥轴距中点位置，转向时前后车架绕铰接点相对偏转，最小转弯半径可控制在整机长度的0.6倍区间，狭窄作业场地内的机动灵活性远优于整体车架转向的同类设备，铰接位置配置上下两组圆锥滚子轴承承受径向与轴向载荷，同时布置双层防尘密封圈阻挡作业过程中的泥沙、粉尘侵入铰接摩擦副，延长铰接销轴的磨损周期。

　　工作装置采用反转六连杆机构，铲斗与动臂、摇臂、转斗油缸的铰接点经过运动学优化，举升过程中铲斗的角度变化控制在合理区间，避免举升过程中物料撒漏，铲斗斗齿采用耐磨合金材质，斗刃部分做加厚处理，可应对硬质土、碎石类物料的铲装作业，斗容匹配整机额定载荷，避免偏载作业时整机倾翻。行走系统采用大直径越野花纹工程轮胎，轮胎花纹深度达到普通载重轮胎的2倍以上，松软泥泞场地的抓地能力更强，轮辋采用多件式组合结构，轮胎拆装更换无需专用大型压胎设备，野外作业现场即可完成轮胎维护作业，前后桥均配置轮边减速结构，将主减速器的减速比拆分一部分到轮端，降低主减速器、传动轴的载荷扭矩，同时桥壳采用铸钢整体成型结构，可承受铲装作业时的冲击载荷。

　　驾驶室采用防落物框架结构，框架采用矩形钢管焊接成型，顶部可承受小型落物的冲击，驾驶室玻璃采用全景曲面设计，作业时驾驶员对铲斗位置、前轮周边区域的视野无遮挡，驾驶室内部布置悬浮式减震座椅，可过滤作业过程中的颠簸振动，降低长时间作业的驾驶疲劳，操纵杆采用人机工程学布置，驾驶员手臂自然放置即可触及所有操纵手柄，无需大幅度探身操作。动力舱布置在驾驶室后方位置，采用整体式可翻转舱门结构，日常维护时可将舱门整体翻开，动力系统、液压系统的维护点完全暴露，滤芯更换、油液检查、管路紧固等操作无需拆解额外护板，液压系统采用双泵合流技术，作业时工作装置的举升、转斗动作可实现合流供油，缩短作业循环时间，行驶状态下液压油全部供给转向系统，

　　保证转向动作的平顺可靠。整机的外形尺寸边界充分考虑常规道路运输限界要求，整机宽度控制在2.5米以内，转场运输时无需拆解工作装置即可满足普通平板拖车的装载宽度要求，整机高度控制在3.2米以内，可顺利通过常规厂区、工地的限高门架，工作装置最大举升高度下的卸料距离满足常规自卸卡车的货箱高度匹配要求，铲斗可直接将物料卸入货箱中部位置，无需反复调整设备停靠位置。制动系统采用气顶油四轮盘式制动结构，制动响应速度快，制动力矩充足，同时配置紧急制动系统，当行车制动系统失效时可自动触发驻车制动，保证坡道作业、重载行驶时的安全性，燃油箱、液压油箱均布置在车架两侧位置，加油口高度在地面以上1.5米区间，地面站立即可完成油液加注操作，油箱底部设置排污阀，可定期排出油箱底部沉积的水分、杂质。
