红色铰接式连接固定支座结构设计

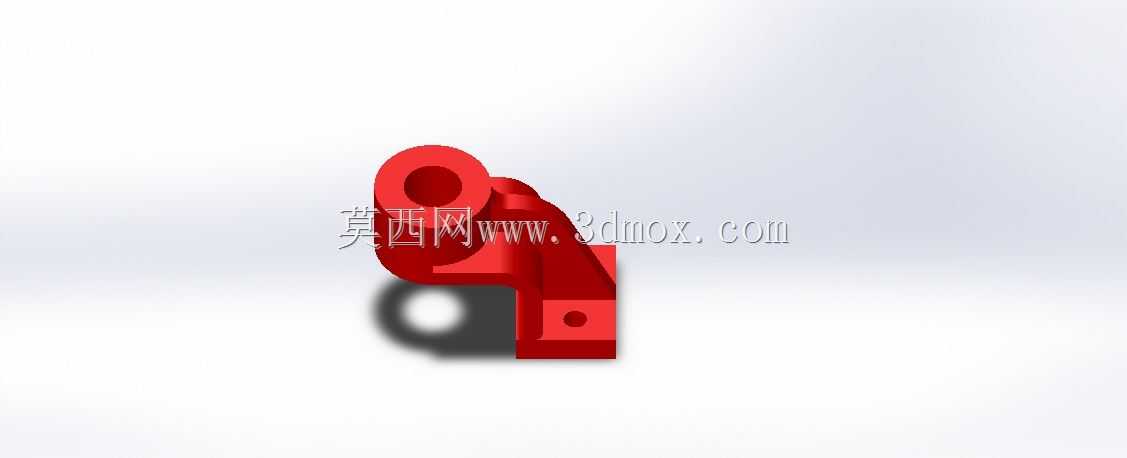

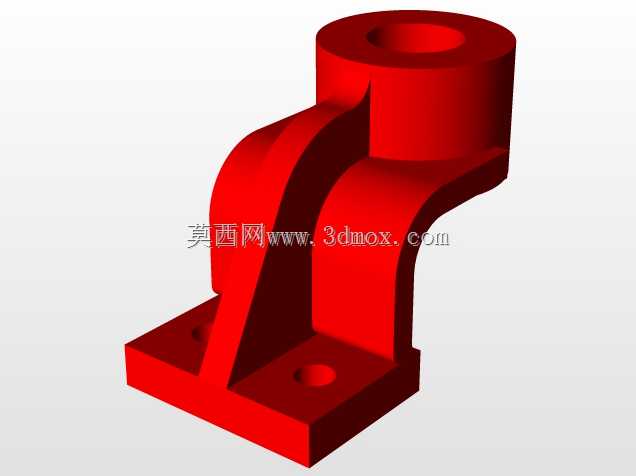

　　在小型传动执行机构的布局里，这类带双安装孔位的红色铰接支座，往往承担着动力输出端与执行端的力传递转接作用，日常在轻工自动化生产线的小型摆臂机构、便携设备的翻转支撑结构里都能见到它的应用场景。从结构细节来看，上部的带孔凸耳是铰接配合位，孔壁做了等厚设计，适配标准圆柱销的穿装，销孔与支座主体的过渡位置做了圆弧卸荷处理，避免机构往复摆动过程中应力集中导致的根部开裂，这部分的壁厚取值参考了常用铝合金压铸件的最小壁厚要求，同时兼顾了受力后的形变余量，当摆臂传递15N·m以内的扭矩时，孔位的径向形变量可以控制在0.02mm以内，不会出现销子卡滞的问题。下部的方形安装基座上预留了两个沉头安装孔，孔位的中心距严格匹配常用20系列铝型材的安装孔间距，

　　沉头深度适配M4内六角沉头螺钉的头部尺寸，安装后螺钉头部不会突出基座平面，避免与周边摆动构件产生运动干涉。基座与上部铰接凸耳的连接段做了斜向加强筋设计，筋的厚度从基座处的4mm逐步过渡到凸耳根部的3mm，既保证了力传递路径的连续性，又不会过多增加零件的整体重量，整个零件的最大外轮廓尺寸控制在42mm×28mm×35mm的范围内，安装时只需要在安装基面预留50mm见方的操作空间即可完成固定，不需要额外扩大安装避让区域。设计过程中优先考虑了零件的成型工艺性，如果采用注塑工艺生产，整个零件的拔模斜度统一取1.5度，分型面设置在基座底面与铰接凸耳的中心平面位置，不会出现倒扣结构，不需要额外设计抽芯机构，能有效降低模具的加工成本；

　　如果采用3D打印打样，整个零件不需要添加支撑结构就可以完成打印，悬空位置的最小角度满足FDM打印的自支撑要求，能减少后期支撑去除的工作量，同时保证铰接孔的内壁粗糙度。从实际装配的角度出发，上部铰接孔的内径公差取H7级，与配套的g6级圆柱销形成间隙配合，装配时不需要额外敲击就可以顺利穿入，往复摆动时的间隙量控制在0.01-0.03mm之间，既不会出现晃动异响，也不会因为间隙过小导致转动卡涩。下部安装孔的位置度公差控制在0.1mm以内，即使安装基面的孔位存在少量加工误差，也可以通过沉头孔的间隙进行补偿，降低对安装基面的加工精度要求。在受力校核环节，针对铰接部位的剪切力、基座安装面的倾覆力矩都做了模拟验算，

　　当机构以每分钟30次的频率往复摆动时，零件的疲劳寿命可以达到100万次以上，满足一般轻工设备的使用周期要求，不需要频繁更换维护。零件表面的红色处理一方面是为了在设备装配时起到视觉识别作用，方便运维人员快速找到铰接维护点，另一方面也可以通过表面喷塑处理提升零件的防锈能力，在普通车间环境下使用不会轻易出现锈蚀卡滞的问题。
