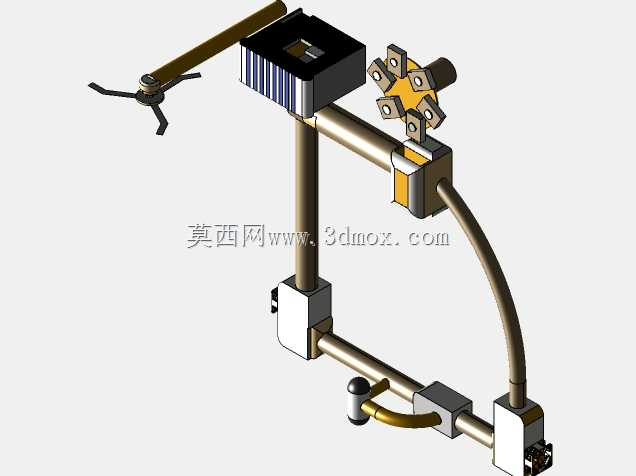

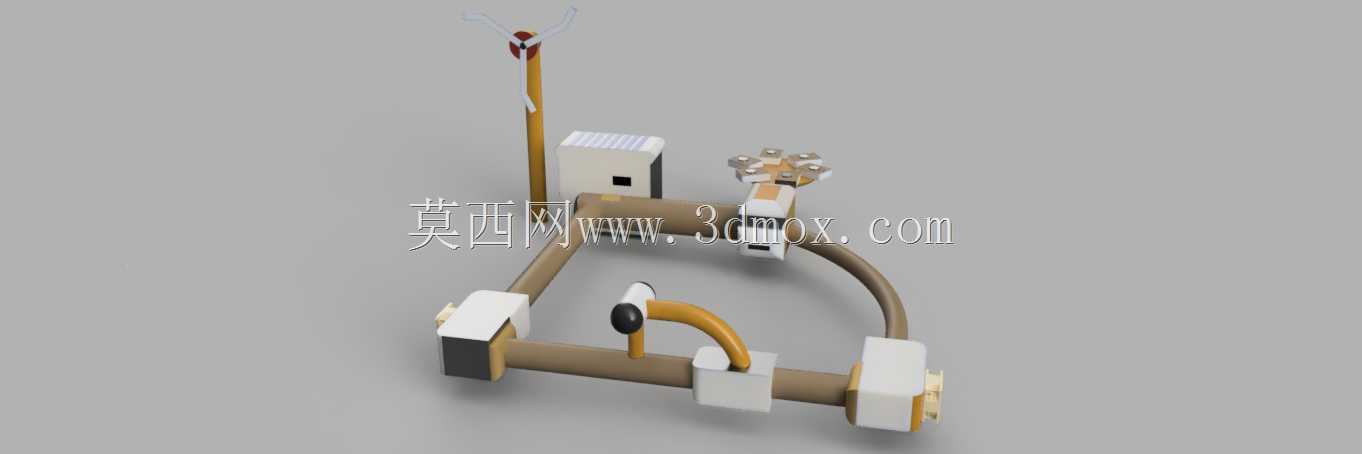

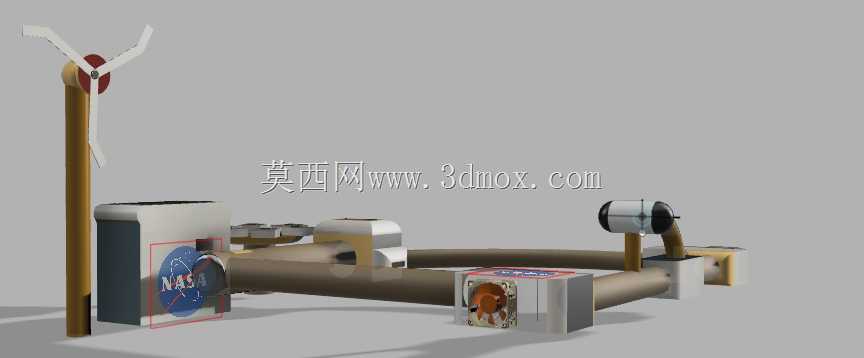

跨声速风洞试验段集成空气净化与零碳供能系统

项目分类:通用机械零部件 发布时间:2022-07-14 ID:678702
  • 跨声速风洞试验段集成空气净化与零碳供能系统
  • 跨声速风洞试验段集成空气净化与零碳供能系统
  • 跨声速风洞试验段集成空气净化与零碳供能系统
  • 跨声速风洞试验段集成空气净化与零碳供能系统
  • 跨声速风洞试验段集成空气净化与零碳供能系统
  • 跨声速风洞试验段集成空气净化与零碳供能系统
  • 跨声速风洞试验段集成空气净化与零碳供能系统
  • 跨声速风洞试验段集成空气净化与零碳供能系统

  这套跨声速风洞试验段的三维结构设计,核心围绕高速气动试验的实际工况需求搭建,首先要明确其核心应用场景是航空航天飞行器部件、高速载具外饰件的气动性能验证环节,试验段作为风洞系统中直接放置被测样件、完成气流参数采集的核心舱段,其流场均匀性直接决定试验数据的可信度。设计初期首先敲定了试验段的通流截面边界,采用矩形截面构型,截面尺寸适配常规缩比飞行器模型、高速列车头型缩比件的安装需求,内壁面全程做了连续平滑过渡处理,避免截面突变引发的局部气流分离,在试验段的进出口位置预留了与风洞稳定段、扩散段的法兰连接接口,接口处设计了密封槽结构,可适配耐高低温的橡胶密封件,防止高速气流下出现泄漏干扰流场。

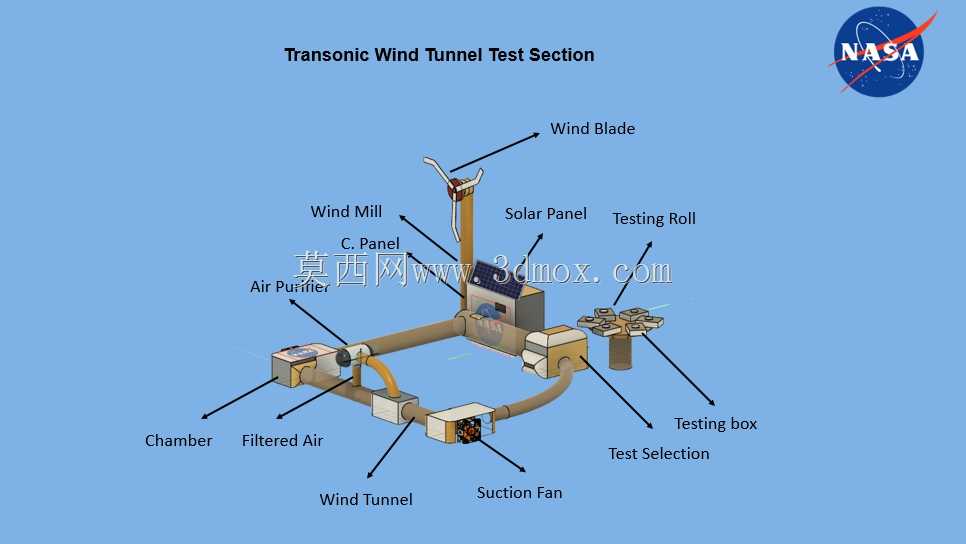

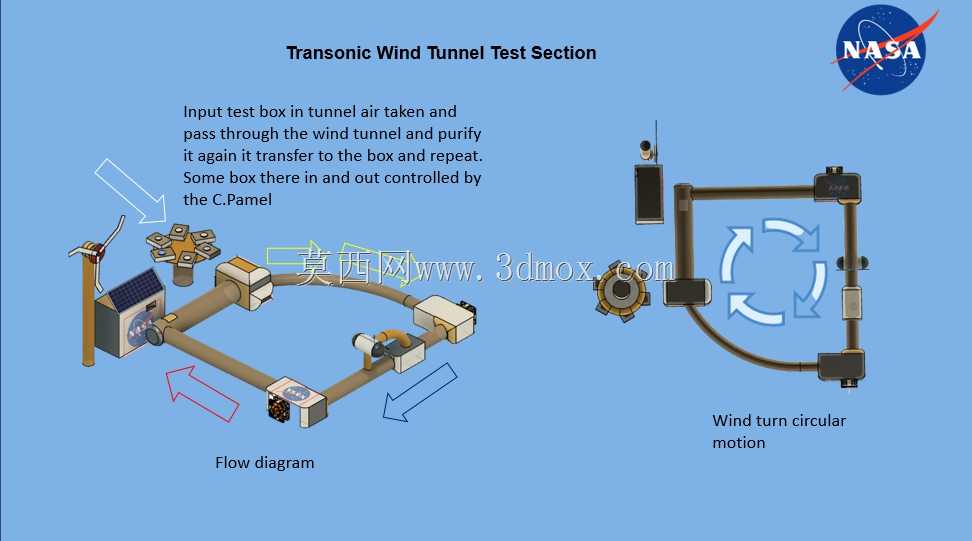

  在功能集成上,没有沿用传统风洞试验段仅作为流道的单一设计,而是在试验段的旁侧旁路集成了空气净化单元,这一设计的出发点是解决长期试验中,回路风洞内积聚的粉尘、油雾颗粒会附着在被测件表面、堵塞测压孔的问题,净化单元采用多级过滤结构,初效滤网拦截大粒径悬浮颗粒,中效过滤层吸附气溶胶类杂质,旁通管路的风速设计控制在主通道风速的15%以内,通过导流片的角度调整,避免旁通气流抽取对主试验段的流场均匀性造成干扰,净化单元的滤芯安装位置设计了快拆结构,无需拆解试验段主舱体即可完成滤芯更换,适配长时间连续试验的运维需求。

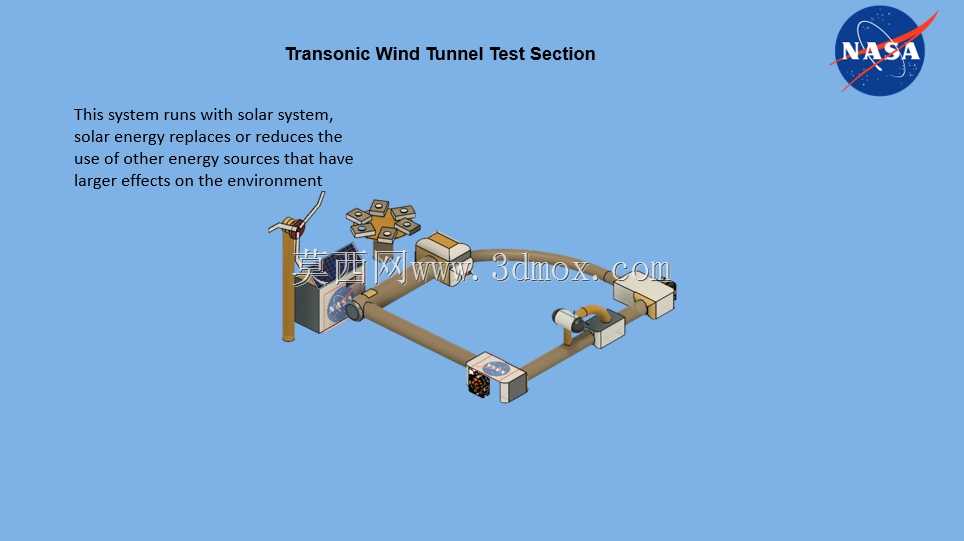

  供能系统的设计则是结合零碳运行的需求,在试验段的顶部外置平台集成了太阳能光伏供能模块,模块的安装支架做了倾角可调设计,可根据安装场地的纬度调整光伏板的朝向角度,最大化光能接收效率,光伏模块的输出端直接连接净化单元的供电回路与试验段内小型传感器的供电端,无需外接额外供电线路即可维持净化系统与基础传感模块的运行,供电回路中预留了储能模块的安装位,可适配小型磷酸铁锂电池组,在无光照条件下也能维持净化单元的低功率运行,避免试验间隙舱内积聚杂质。

  试验段的观察窗采用了双层高强度钢化玻璃结构,玻璃与舱体的连接位置做了阶差消除处理,玻璃内表面与舱体内壁保持完全齐平,不会在高速气流下产生局部扰流,观察窗的尺寸覆盖了试验段的核心测量区域,可满足纹影仪、高速相机的非接触式测量需求,在试验段的侧壁预留了标准化的测压孔安装位,孔位排布沿气流方向等距分布,可根据不同的试验需求安装压力传感器、温度传感器,采集流场的实时参数。

  整个试验段的主体结构采用模块化分段设计,各段之间通过高强度螺栓连接,运输过程中可拆分为多个独立段,适配常规货运车辆的装载边界,现场安装时仅需通过定位销完成各段的同轴度对齐,即可快速完成组装,舱体的底部设计了可调节高度的支撑脚,可根据现场地面的平整度调整支撑高度,保证试验段的整体水平度,避免因安装倾斜导致的流场偏斜。在气流过渡区域,试验段的入口位置设计了可更换的阻尼网安装槽,可根据试验所需的湍流度要求,更换不同目数的阻尼网,调整来流的湍流度参数,出口位置则设计了可调角度的导流叶片,可适配下游扩散段的不同连接角度,减少气流出口的能量损失。

  设计过程中针对高速气流下的结构振动问题,在舱体的外侧设置了环形加强筋结构,加强筋的排布间距经过模态仿真验证,可避开跨声速工况下的气流激振频率,避免试验过程中出现结构共振,影响测量精度,同时加强筋也作为舱体的吊装受力点,预留了标准吊装孔,方便设备的吊装转运。净化单元与主舱体的连接位置做了圆角过渡处理,避免直角结构引发的局部应力集中,同时也能减少旁通管路入口处的气流涡流。光伏模块的支架与舱体顶部的连接采用了减震垫结构,隔绝外部风载引发的光伏板振动传递到舱体,保证测量区域的结构稳定性。
