乘用汽车十辐轻量化合金轮毂结构

　　该车轮总成面向乘用车辆底盘行走系统的结构验证与外观方案评审，建模时将轮辋、轮辐、中心安装盘、螺栓孔、轮缘过渡区作为连续承载构件处理，而不是把外观曲面和安装基体拆成互不关联的造型片体。实际装车场景中，轮毂需要同时承受整车垂向载荷、转弯侧向力、制动反力矩以及经过不平路面时的冲击，因此轮辐从中心法兰向外缘延伸的路径采用分叉式十辐布局，每根主辐条在靠近轮辋处形成加宽支撑，使载荷能够沿金属流线方向扩散到轮辋周向，而不是集中在螺栓孔周围。

　　从结构思路看，中心盘保留了较大的法兰接触面积，五个螺栓安装位围绕中心孔均布，孔位周边设置凸台，以增加螺母压紧区域的局部厚度。中心孔与车轴定位段配合，承担装配时的径向对中作用；螺栓孔则负责夹紧和传扭，二者在建模时需要分别保留同轴度、节圆直径和端面贴合关系。若只追求外观而忽略这些边界，后续在制动盘、转向节和轮毂轴承装配时容易出现干涉，或者在轮胎拆装、悬架跳动校核中暴露尺寸问题。

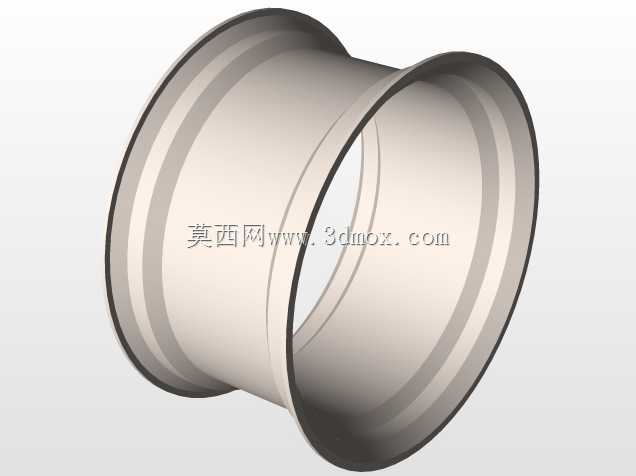

　　轮辋部分按照无内胎乘用轮的典型构成建立，外侧轮缘、内侧轮缘、胎圈座和槽底过渡均保留连续曲面。轮胎装配时，胎圈落在胎圈座上，充气后靠轮缘限制轮胎脱出；过坑冲击时，轮缘还要抵抗轮胎侧向挤压。模型中轮辋周向壁厚并非简单等厚，靠近轮辐连接区的截面通过圆角和加厚带提高刚度，深槽区域则兼顾轮胎拆装空间。对于结构设计人员来说，这类区域不能只看视觉厚度，需要结合轮缘宽度、胎圈座直径、气门嘴布置以及制动卡钳包络一起校核。

　　外形边界方面，车轮的外径、轮辋宽度和偏距会直接影响轮胎选型、轮拱间隙和悬架运动学。轮辐背面与制动卡钳、防尘罩、轮毂螺栓端部之间应保留足够间隙；正面辐条开孔虽然形成了轻量化视觉效果，但开孔边缘全部以圆滑曲面过渡，避免应力尖角。辐条之间的大窗口有利于制动散热，高速制动后热量可以通过气流穿过轮面排出，降低热空气在轮辋内侧滞留的概率。与此同时，窗口形状不能无限制扩大，轮辐在窗口根部的截面高度、拔模斜度和背面补强筋决定了弯曲刚度与疲劳寿命。

　　材料工艺上，这类合金车轮通常对应低压铸造或锻造后机加工的成型路线。外观面的大圆弧、辐条侧面的拔模角和背面减重腔需要在三维阶段同步考虑，否则后期转为模具时会出现厚壁缩松、刀具无法到达或装配面加工余量不足的问题。模型中将辐条正面做成高光宽面，侧面与背面逐渐收窄，既保留金属轮毂的立体层次，也为铣削窗口、抛光轮缘和涂装遮蔽提供了明确分面。

　　在整车开发流程中，该结构可用于底盘总布置核对、轮胎包络分析、制动器间隙检查、轮毂轴承装配演示以及改装车轮方案展示。工程师旋转模型时，可以直观检查五孔法兰与辐条的相位关系，观察轮辐末端如何搭接轮辋，也能沿车轴方向剖切查看中心盘、轮辋槽底和轮缘的截面变化。对于教学和方案沟通而言，这种完整车轮模型比单纯的外观渲染更有价值，因为它把承载路径、安装接口、散热窗口和制造边界集中在同一结构中，能够帮助设计者在造型自由度与工程可行性之间建立清晰判断。
