油浸式配电变压器整机结构三维设计

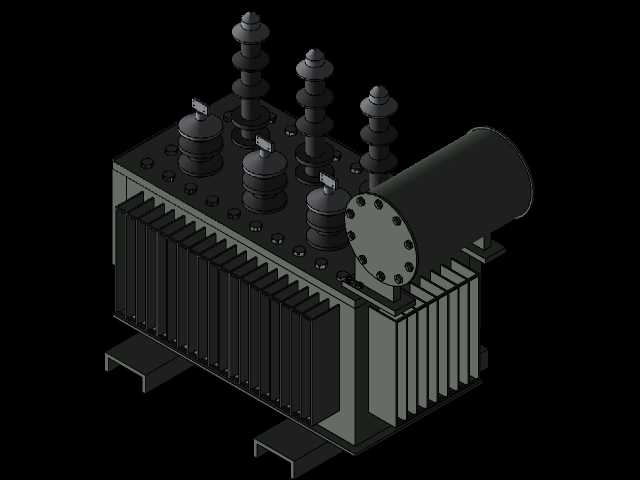

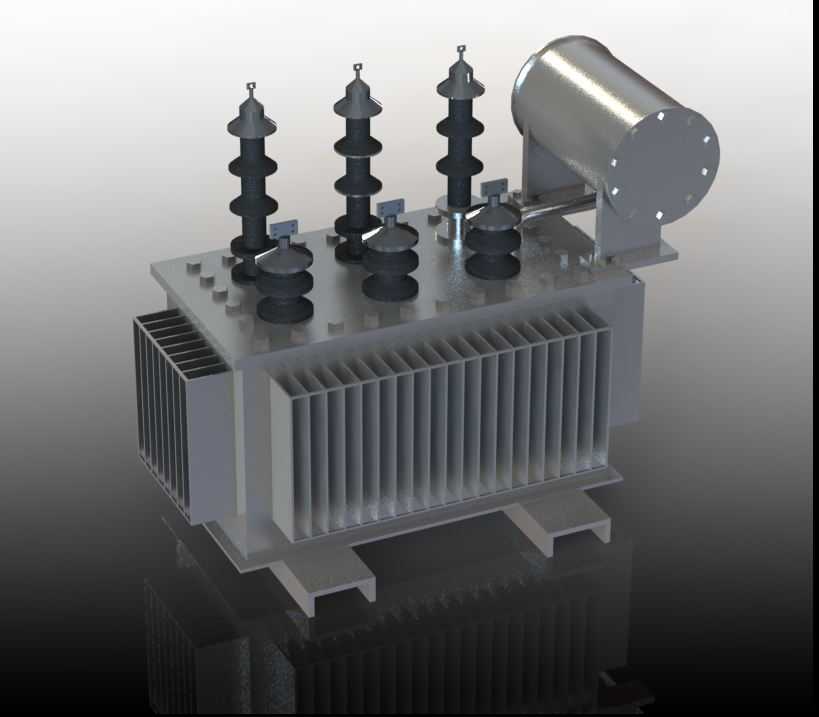

这款油浸式配电变压器的三维设计，紧密围绕城乡10kV配电网络的实际应用场景展开，主要服务于居民小区、工业园区、商业综合体、农业排灌台区等户外配电场景，承担将高压输电线路的10kV电压降压为380/220V民用与工业通用低压电能的核心功能，是配电网末端实现电压转换、电能分配的关键电力设备，可在户外露天、半户外配电房等多种环境下长期稳定运行，适配多数常规配电台区的安装使用需求。从功能特性来看，该设计完整还原了油浸式变压器的核心功能结构：顶部横向布置的圆柱形储油柜，用于容纳变压器油因温度变化产生的体积胀缩量，避免油箱内部因油液热胀出现过高压力或因冷缩进入潮气，同时通过连通管与主油箱实现油液互通，保障内部绝缘油始终充满核心绕组区域；高低压侧错落布置的瓷质绝缘套管，承担带电引出线与接地油箱之间的绝缘隔离作用，不同高度、不同伞裙结构的套管分别对应高压进线与低压出线端，伞裙的凹凸结构可在雨天拉长爬电距离，避免户外淋雨时发生沿面闪络故障；油箱侧壁密集排布的波纹式散热片，通过增大与空气的接触面积，将绕组、铁芯运行中产生的热量通过变压器油的自然对流传递到散热片表面，再借助空气自然流通完成散热，无需额外配置强制风冷装置即可满足常规负载下的散热需求，大幅降低设备后期运行维护成本。在设计思路上，整体采用落地式安装结构，底部预留的两个槽钢式安装支脚完全适配配电台区常规的混凝土台架、槽钢横梁安装标准，支脚的开孔间距、支脚高度均按照行业通用安装边界设计，可直接匹配现有多数配电台区的安装基座，无需额外定制转接构件；油箱本体采用全密封焊接结构设计，可有效隔绝外部潮气、粉尘进入油箱内部，避免变压器油受潮劣化、绝缘性能下降，延长设备内部绝缘件的使用寿命；顶部各部件的排布充分预留了现场接线、检修的操作空间，高压套管、低压套管、储油柜、油位指示部件的位置互不干涉，方便运维人员开展接线、油位检查、定期检测等作业。从安装边界来看，整机的横向宽度、纵向深度、整体高度均控制在常规户外柱上台架、地面配电室的安装尺寸允许范围内，底部支脚的安装孔位间距符合配电变压器通用安装规范，吊装时可通过顶部预设的吊点完成平稳起吊，安装就位后设备与周边围栏、建筑物的安全距离完全满足电力安全规程要求，无需额外调整安装场地布局。
