四轮转向底盘车架总成结构设计

　　这套四轮行走底盘把转向操纵、动力承载、车轮行走和车架连接整合在同一套管状骨架上，属于小型低速车辆底层平台的典型结构方案。整车没有覆盖外饰件，所有功能部件直接暴露在视野中，便于在方案阶段核对杆件走向、部件占位和装配关系，也适合作为小型代步车、场地巡检车、教学实验平台或简易电动运载装置的底盘参考。

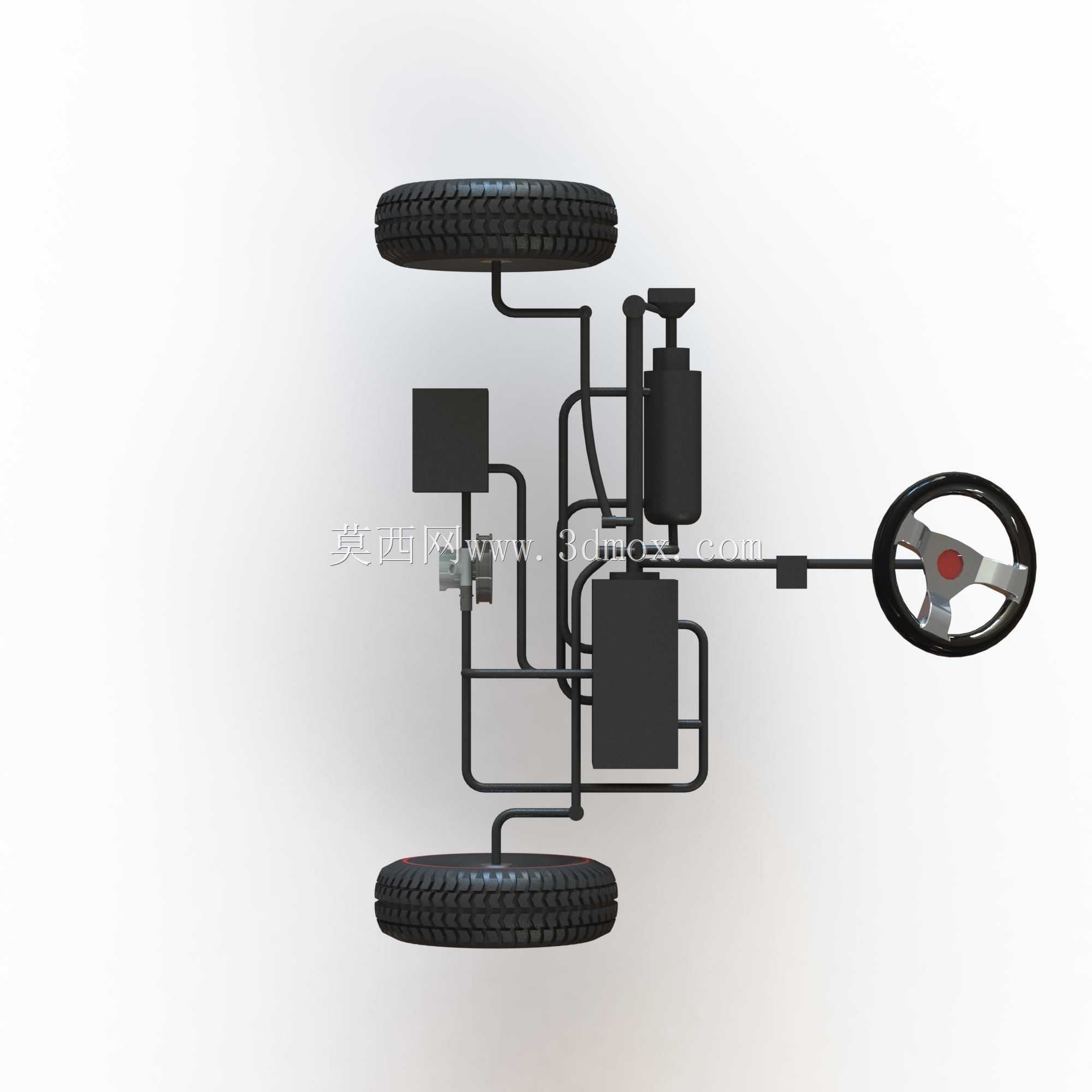

　　从布置逻辑看，车架采用开放式钢管焊接骨架，两根纵向主梁承担前后方向的主要弯曲载荷，横向杆件在车轮附近和中部动力区域形成闭环，用来限制扭转并为各功能模块提供安装点。前轴区域保留转向节的摆动空间，后轴区域则通过桥体或连接座把驱动力传递到两侧车轮。车架中部留出两个块状部件的安装位，可对应动力单元、控制盒或电池组；这类布置把较重的部件压在轴距中心附近，能够降低整车质心，减少转向时的侧倾趋势，也让前后轴载荷分配更接近设计预期。

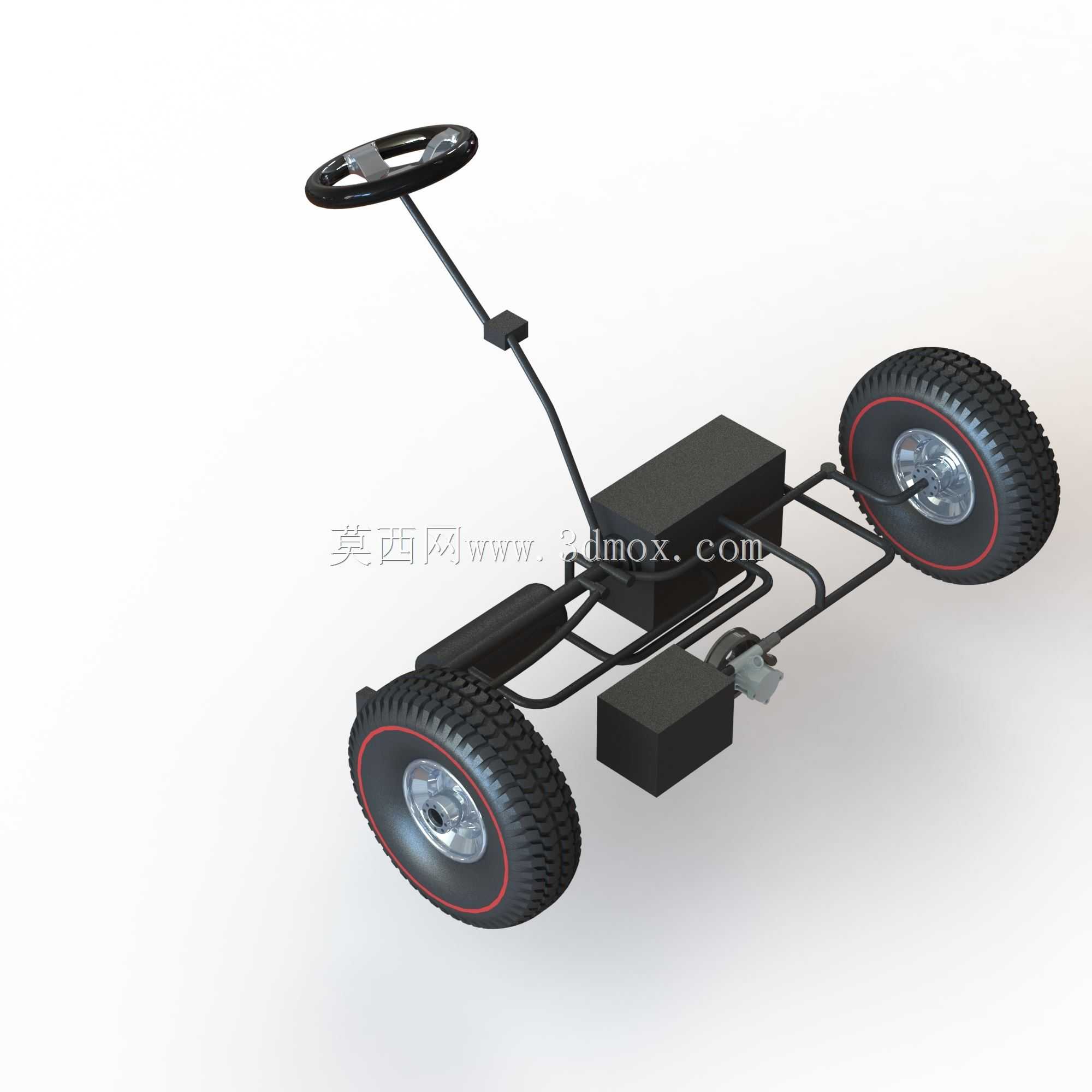

　　转向系统没有采用常见的方向盘立柱加齿轮齿条结构，而是通过一根长操纵杆从驾驶员位置向前下方延伸，杆端连接转向传动件。操纵杆顶部设置环形握把，握持区域接近水平，操作者通过推拉或摆动握把带动下部连杆，进而改变前轮方向。杆身中部设有固定支座，用于约束操纵杆的运动轨迹，避免长杆在受力时产生过大挠度。这种结构的优势是零件数量少、占用仪表台空间小，适合低速轻便车辆；在建模时需要重点检查握把回转范围、杆身与车架管件的间隙，以及下端连杆在极限转角下是否发生干涉。

　　车轮部分采用大直径低压胎样式，胎面带有明显的块状花纹，能够在草地、碎石路、车间地坪等非铺装或半铺装路面上提供抓地力。轮辋中心设有轮毂安装面，轮辐区域保留与桥体、制动盘或轮毂轴连接的结构。轮胎外径较大，使底盘通过性得到提升，同时可缓和小幅度路面冲击；但大轮胎也会增大转向阻力矩和整车高度，因此在设计时需要结合轮距、轴距和操纵杆力臂综合校核。前后轮的安装位置决定了整车的支撑多边形，轮距越宽，横向稳定性越好；轴距越长，直线行驶越稳定，但最小转弯半径也会随之增加。

　　在实际应用中，这类底盘可承担多种低速场景。用于园区或厂区时，可在车架上方加装座椅、货斗或检测仪器，完成短距离人员转运、工具搬运和设备巡检；用于教学或实验时，开放的结构能够直接展示转向传动、动力布置、车轮定位和车架受力路径，方便学生理解车辆底层原理；用于定制化小型车辆开发时，工程师可以在现有骨架上调整电池位置、增加悬架支座或修改转向连杆，以适配不同载荷和外形需求。

　　功能特性上，模型强调的是机械连接关系而非外观包覆。管状车架通过折弯和焊接形成连续承载路径，节点处应避免锐角突变，以减少应力集中；动力块和电池块通过支架固定在主梁之间，底部需要预留散热和维护空间；转向杆、连杆、前轮支座之间形成明确的运动链，装配时要保证左右轮转角协调，避免轮胎异常磨损。车轮与车架之间的边界尤其关键，轮胎在满载压缩、转向偏转和上下跳动时都不能擦碰纵梁或横管，因此三维布局阶段应按最大转角和最大跳动量建立包络体，再反向校核车架开口尺寸。

　　外形尺寸方面，整车长度主要由前后轮外缘和操纵杆伸出量决定，宽度则受轮胎外侧边界控制。底盘本体高度较低，操纵杆握把为整车最高点；中部块状部件的高度不能侵占操作者腿部空间，也不能影响转向杆运动。若后续加装车身，车轮上方需要预留翼子板或护板间隙，车架尾部可根据用途延伸出载货平台或挂钩安装位。安装边界上，各模块均应围绕钢管主梁定位：电池靠近重心，动力输出端对准后桥传动轴线，控制部件布置在便于接线和检修的位置，转向支座则需要足够的局部加强，以承受反复操纵带来的交变载荷。

　　从建模思路看，先确定轮胎外径、轮距、轴距和离地间隙这些硬点，再搭建车架中心线，可以快速锁定整车比例；随后放入转向杆、动力块和电池块，检查人机操作姿态与部件干涉；最后补充轮毂、连接座、固定支架和细部杆件。这样的顺序能保证结构服务于功能，而不是在外观成型后被动迁就机械空间。对于从事底盘设计的人员来说，该模型的价值不在于复杂曲面，而在于把低速四轮车辆最核心的行走、转向、承载和布置关系清晰呈现出来，为后续详细设计、强度校核和改装扩展提供直观依据。
