起重机用桁架式起球器结构设计

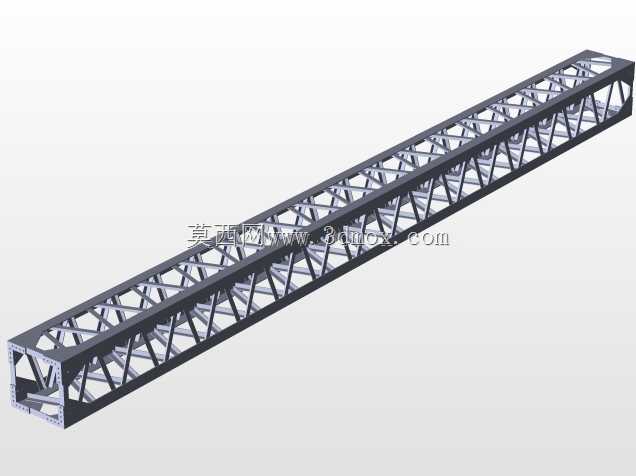

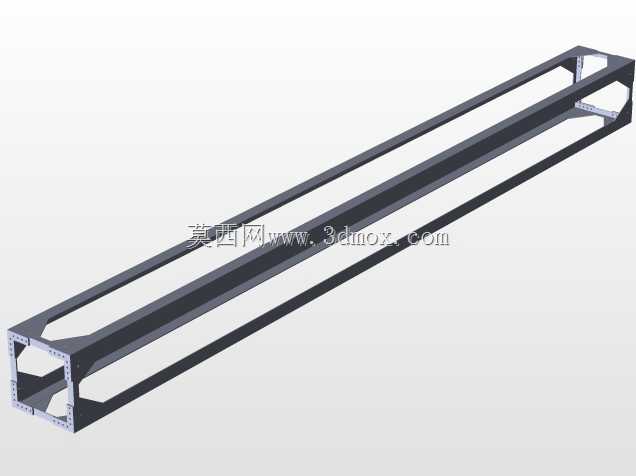

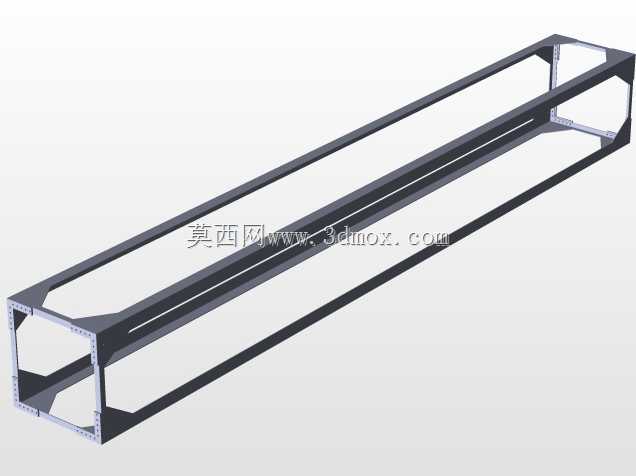

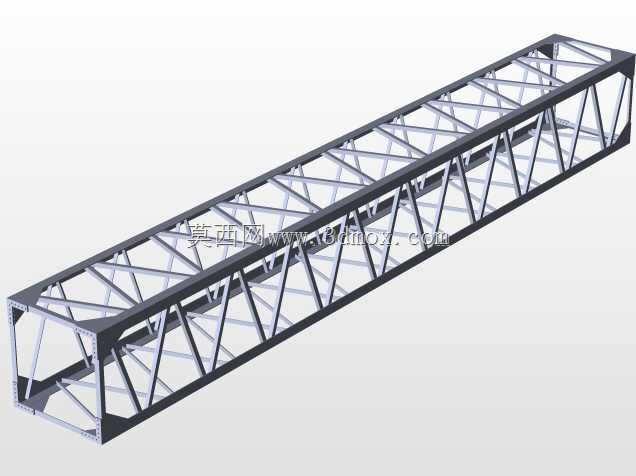

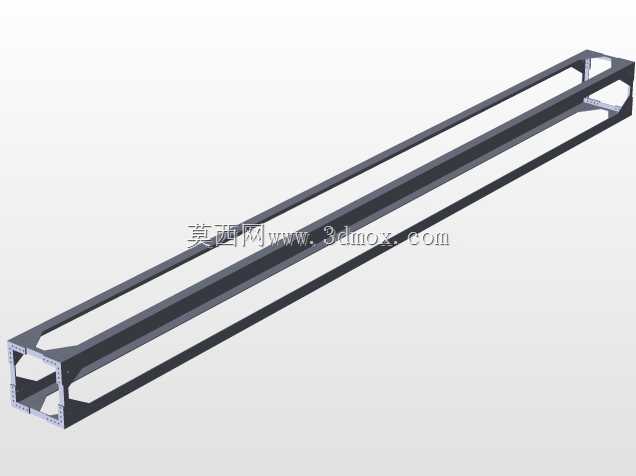

　　在港口散货装卸、火电企业煤场堆取料、矿山矿石转运这类需要频繁抓取散状物料的起重作业场景里，起球器是搭配起重机抓斗使用的核心辅助构件，很多一线作业人员容易忽略这个部件的结构合理性对作业效率的影响——不少现场因为起球器结构刚度不足、安装匹配度差，会出现抓斗开合卡滞、散料漏撒、甚至桁架变形导致的作业中断问题。这款桁架式起球器的设计，完全围绕Darik系列起重机的抓斗配套需求展开，没有采用市面上常见的箱型梁结构，而是选用了空间桁架构型，核心思路是在保证结构抗弯、抗扭刚度满足重载作业要求的前提下，尽可能降低构件自身重量，减少起重机的无效载荷占比，提升有效起重量的利用率。从结构细节来看，整个构件的主承力框架采用等边三角形桁架单元拼接，

　　主弦杆选用等边角钢焊接成型，腹杆采用小规格角钢按45度倾角布置，这种排布方式可以让作业过程中产生的弯曲载荷、扭转载荷沿着桁架杆件快速分解为轴向拉压力，相比箱型梁结构，同等载荷下的材料利用率能提升30%左右，同时避免了箱型梁内部容易积灰、积水锈蚀的问题，尤其适合港口、矿山这类高湿、高粉尘的作业环境。在功能设计上，这款起球器的核心作用是为抓斗的开合机构提供稳定的导向与支撑，前端的延伸段设置了抓斗钢丝绳的导向滑轮安装位，滑轮座的安装面做了铣平处理，保证滑轮安装后的同轴度误差控制在0.2mm以内，避免钢丝绳运行过程中出现偏磨，延长钢丝绳的更换周期。构件的尾端设置了与起重机臂头连接的铰接耳板，耳板的孔位采用镗孔加工，铰接孔的同轴度、

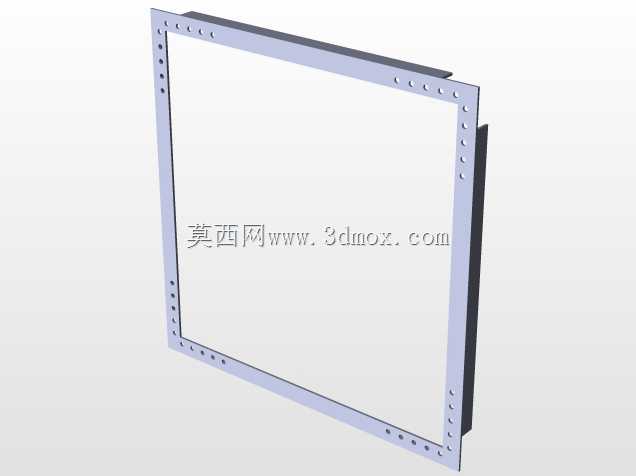

　　孔距公差严格按照起重机械焊接构件的通用技术要求设定，保证和臂头铰接点的配合间隙控制在合理范围，减少作业过程中的冲击载荷。从安装边界尺寸来看，整个桁架段的截面尺寸是根据Darik起重机臂头的内部安装空间反向推导的，宽度方向预留了足够的安全间隙，避免臂头俯仰过程中出现结构干涉；长度方向的尺寸匹配抓斗完全张开时的最大开合行程，保证抓斗开合到极限位置时，起球器的导向结构不会和抓斗本体发生碰撞。设计过程中还特意考虑了现场维护的便利性，所有腹杆与主弦杆的焊接位置都预留了足够的操作空间，方便后期进行焊缝探伤、补焊维护；桁架的下弦杆位置设置了可拆卸的检修步道挂点，现场检修人员可以快速挂装临时步道，不需要额外搭建脚手架就能完成滑轮更换、

　　钢丝绳调整这类日常维护作业。很多初次接触这类构件的设计人员容易犯的错误是只关注结构的静强度，忽略作业过程中的动载系数，这款起球器在结构校核时，按照起重作业的最恶劣工况，取1.4倍的动载系数对所有杆件的压杆稳定性、焊缝强度进行校核，主弦杆的长细比控制在120以内，腹杆的长细比控制在150以内，完全满足起重机械钢结构设计的规范要求，即使在满负载快速起升、急停的工况下，也不会出现杆件失稳变形的问题。另外，构件的表面处理预留了喷砂除锈后涂覆防锈漆、面漆的工艺余量，所有外露的棱角都做了R3的圆角处理，避免涂装过程中出现漆膜过薄、后期容易锈蚀的问题，也能减少现场作业人员磕碰受伤的风险。从实际作业的适配性来看，这款起球器除了适配散料抓斗作业，也可以通过更换前端的连接挂板，适配起重电磁吸盘、吊梁这类其他吊具的安装需求，不需要对桁架主体结构进行改动，拓展了构件的通用适配性，减少了现场备件的储备种类。
