壁挂式起重吊轮吊钩组结构设计

　　在车间定点工位吊装、小型仓储区域重物转运、轻型设备检修拆装这类作业场景里，这类壁挂式吊轮吊钩组是非常实用的末端吊具，区别于移动式起重设备的配套吊钩，它直接通过安装板固定在墙面、钢结构立柱或者设备机架的预设安装面上，不需要占用地面行走空间，适配小范围固定点位的垂直吊装作业，常见于机加工车间的工位旁物料吊运、维修区的零部件拆装起吊，以及小型仓储区的重型货物上下架作业，额定载荷覆盖几百公斤到数吨的轻型吊装需求，作业半径受安装位置限制，刚好匹配定点作业的覆盖范围，避免大吨位起重设备的资源浪费。

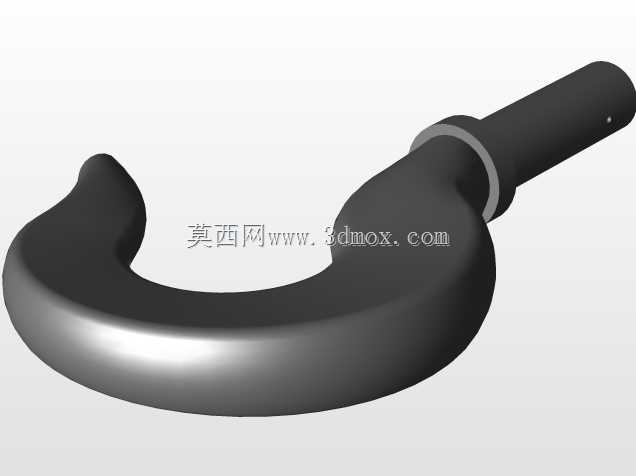

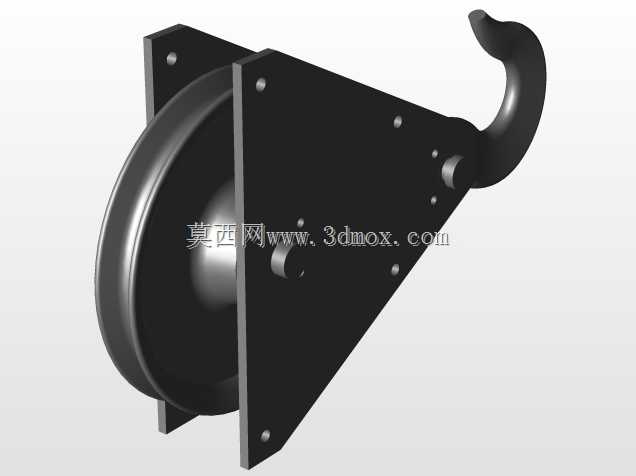

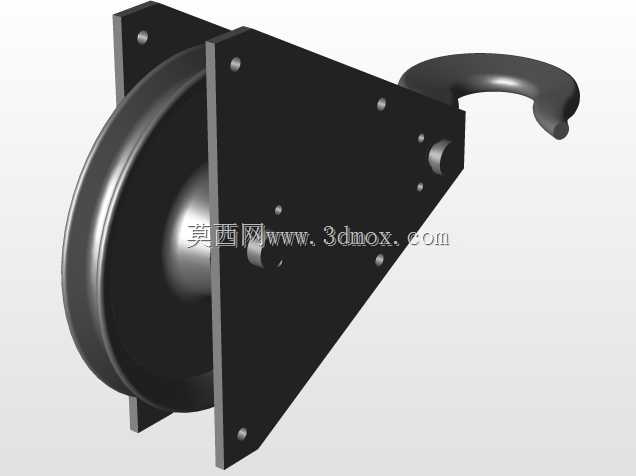

　　从功能结构上看，这套组件整合了定滑轮转向与吊钩承重两个核心功能，滑轮部分承担钢丝绳的导向与载荷传递，钢丝绳从上方的卷扬机构引出后绕入滑轮槽，通过滑轮的转动将钢丝绳的拉力方向转换为垂直向下的起吊力，同时滑轮内置的转动副可以降低钢丝绳滑动摩擦，减少起吊过程中的钢丝绳磨损，也能降低卷扬端的牵引阻力。吊钩部分采用带防脱结构的锻造弯钩造型，钩体的曲率经过匹配设计，既可以直接挂接吊装带、卸扣等吊具，也能直接勾住带吊装孔的工件，钩体与安装板之间通过销轴连接，允许吊钩在一定角度范围内摆动，适配起吊过程中重物的小范围偏摆，避免硬连接带来的结构应力集中。

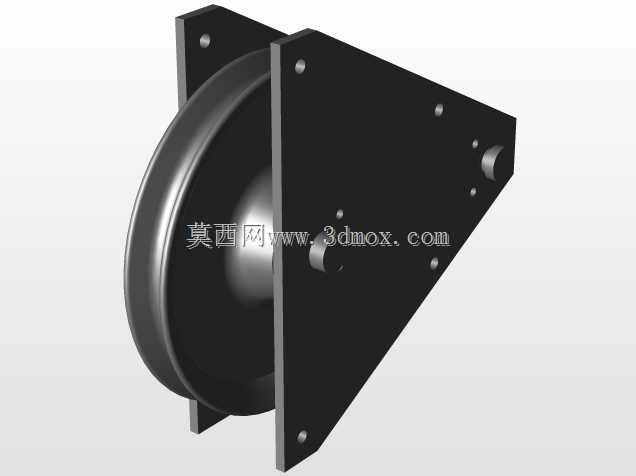

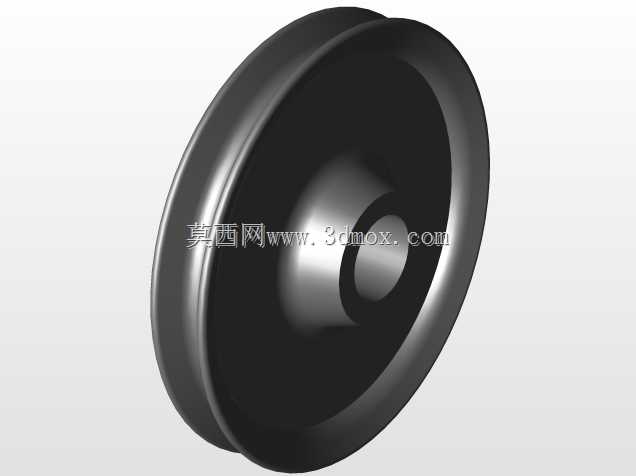

　　设计过程中首先要确定安装边界，安装板作为整个组件的承载基础，采用三角形的板式结构，这种结构相比矩形板在同等材料用量下拥有更好的抗弯抗扭性能，板上的安装孔位按照等强度原则排布，靠近滑轮轴与吊钩销轴的位置孔距更密，远离承载点的位置孔距适当放大，安装时所有孔位需要与安装基础的预埋螺栓或者焊接螺柱完全对齐，安装面的平面度公差需要控制在合理范围，避免安装板受迫变形导致滑轮卡滞或者销轴受力偏载。滑轮的直径选择需要匹配所用钢丝绳的直径，按照起重设计规范，滑轮的名义直径与钢丝绳直径的比值需要满足对应安全系数要求，避免钢丝绳过度弯曲产生疲劳断丝，滑轮槽的截面轮廓要与钢丝绳绳径匹配，槽底圆弧半径略大于钢丝绳半径，槽壁夹角保证钢丝绳在偏角15度以内不会与槽壁发生硬摩擦。

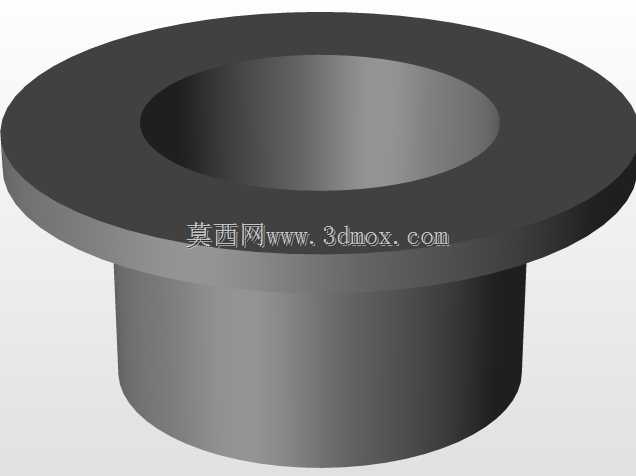

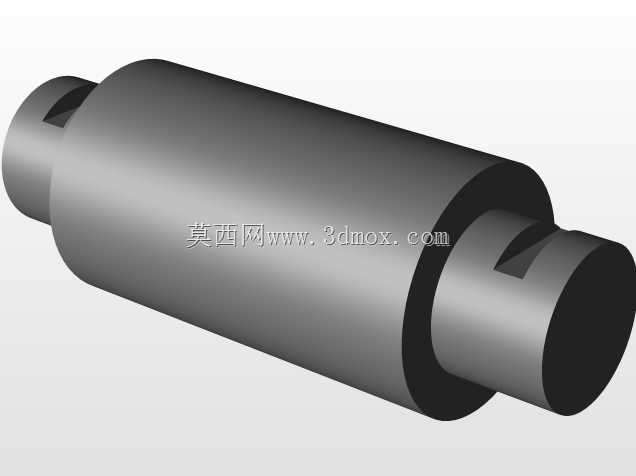

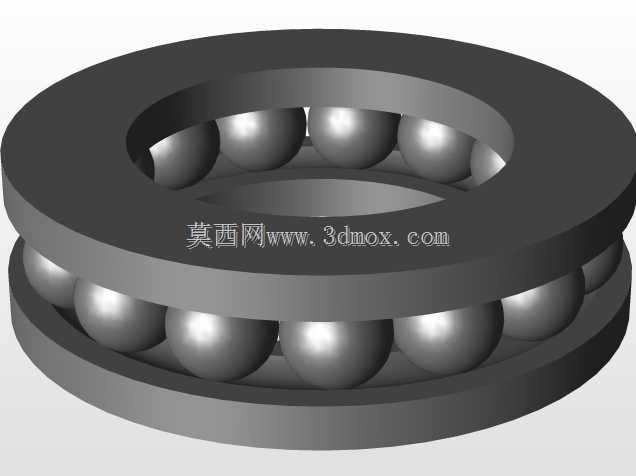

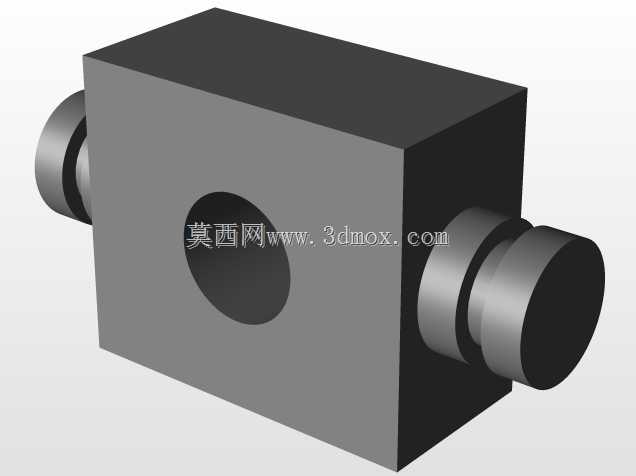

　　尺寸设计上，安装板的厚度根据额定起重量计算得出，要承受额定载荷下的最大弯矩与剪切力，板边缘做倒角处理避免安装时割伤操作人员，也减少应力集中源。滑轮的轮缘突出安装板平面一定距离，保证钢丝绳在摆动过程中不会与安装板发生摩擦，滑轮轴采用阶梯轴结构，两端通过轴用挡圈或者锁紧螺母固定在安装板的对应轴孔内，轴与滑轮内孔之间加装滑动轴承或者滚动轴承，根据作业频率选择适配的轴承类型，高频作业场景优先选用滚动轴承降低转动阻力，低频重载场景可以选用铜套滑动轴承提升承载能力。吊钩与安装板连接的销轴需要做调质处理，销轴的剪切强度与挤压强度要留有足够的安全余量，销轴端部加装开口销防止作业过程中销轴脱出，吊钩的钩口位置预留防脱卡舌的安装位，作业时防脱卡舌可以自动封闭钩口，避免吊具从钩口滑脱引发安全事故。

　　实际装配时需要注意各转动副的间隙控制，滑轮转动要灵活无卡滞，轴向窜动量控制在合理范围，吊钩绕销轴的摆动要顺畅，无别劲卡顿的情况。安装完成后需要做静载试吊，按照1.25倍额定载荷悬吊一定时间，检查安装板是否有永久变形、各连接销轴是否有移位、焊缝或者螺栓连接是否有松动，确认无异常后才能投入正式使用。日常使用中需要定期检查滑轮槽的磨损情况、吊钩的开口度变化以及各连接部位的紧固情况，当滑轮槽磨损量超过原厚度的10%、吊钩开口度超过原尺寸的10%时需要及时更换零部件，避免吊装过程中发生断裂失效。这类吊具的结构相对简单，但每个尺寸参数都直接关联作业安全，建模过程中需要严格按照起重设计规范校核每个承载部件的强度，不能仅凭经验随意缩放尺寸，尤其是安装孔位的位置度、各销轴的同轴度公差，需要在模型里明确标注，为后续的加工制造与安装调试提供准确的依据。
