轮式玻璃安装升降作业车结构设计

　　这套轮式玻璃安装升降作业装备的三维结构，面向建筑幕墙施工、室内外玻璃板材转运与对位安装场景搭建，核心解决大尺寸玻璃板在狭小施工场地内，人工抬运对位精度差、高空安装风险高、常规吊装设备进场受限的实际痛点。常规幕墙施工中，单块大板玻璃重量可达数百公斤，从地面堆场转运到安装点位后，还需要完成举升、横向微调、角度摆正、贴合窗框等多维度动作，传统塔吊或汽车吊无法在室内楼层、临街窄面场地灵活作业，人工配合吸盘抬升不仅劳动强度极大，对位偏差很容易造成玻璃边角磕碰碎裂，这套设备就是针对这类细分施工需求做的集成化结构设计。

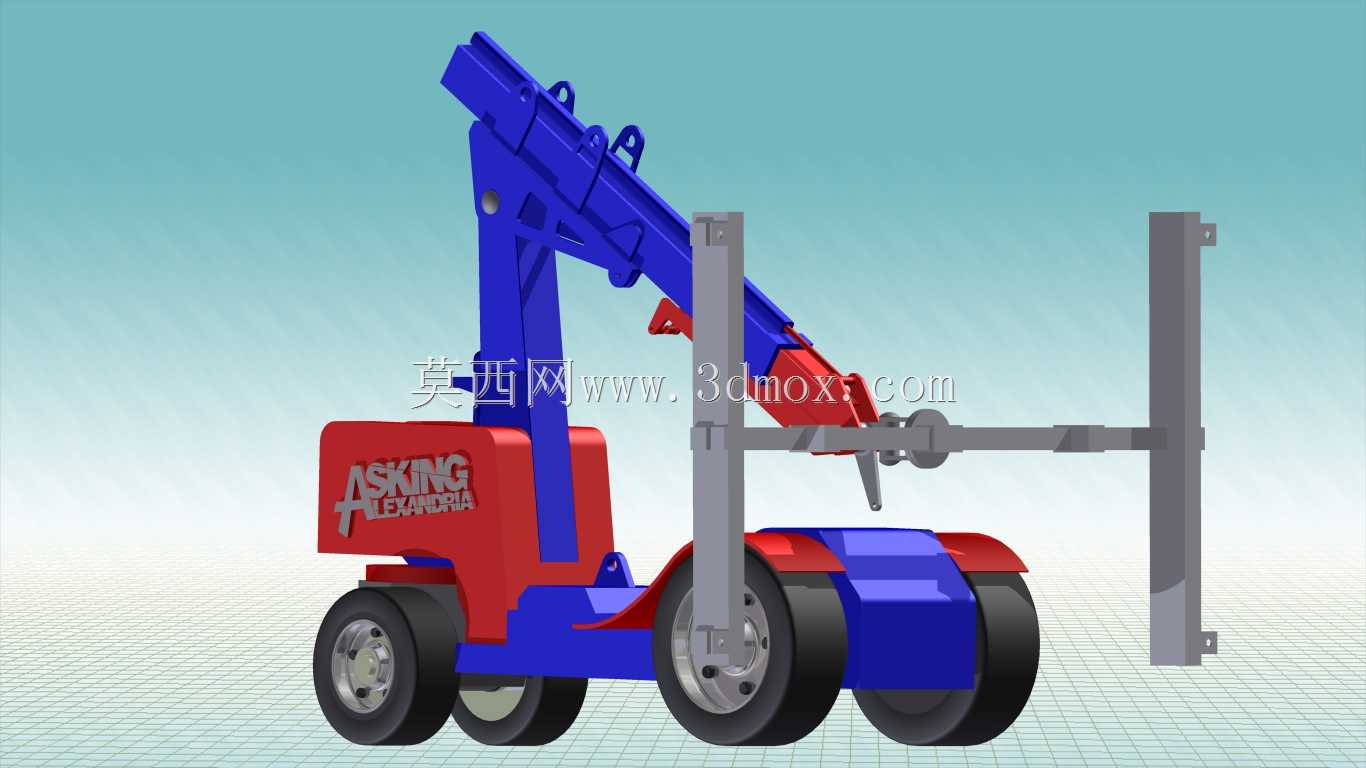

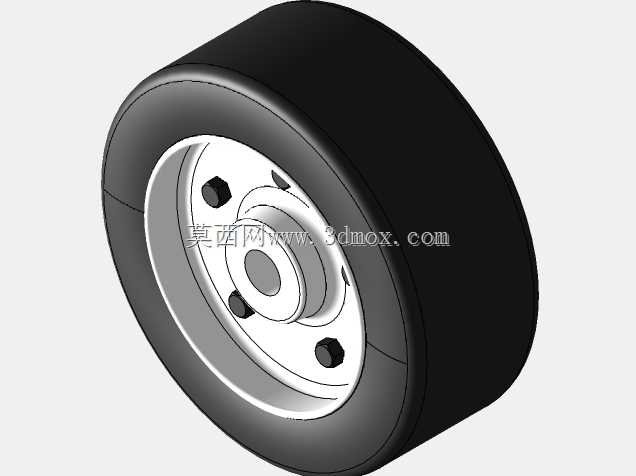

　　整机采用四轮轮式行走底盘布局，底盘主体做红蓝分色的结构分区，红色区域为动力与配重安装舱，内置动力单元、液压泵站、配重块的安装预留空间，蓝色区域为车架承载基体与作业臂安装支座，底盘前后轮距经过适配，保证在举升最大载荷工况下，整机倾覆稳定性满足施工安全要求，车轮采用橡胶实心胎结构，既可以在室外硬化路面行驶，也不会对室内完工的地坪饰面造成压痕损伤，底盘最小转弯半径控制在小型施工场地可灵活掉头的范围，能够通过常规建筑施工的楼道门洞、施工电梯入口，适配多楼层室内玻璃安装的转场需求。

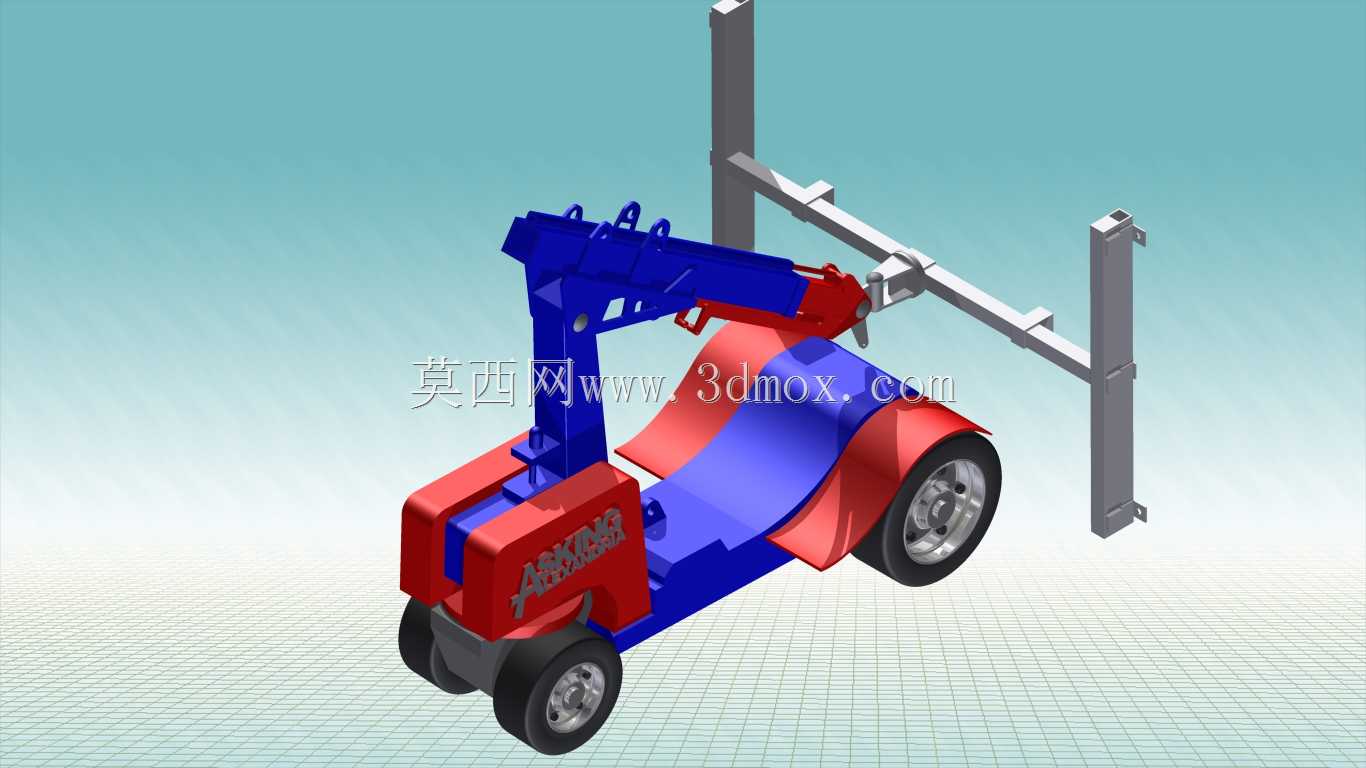

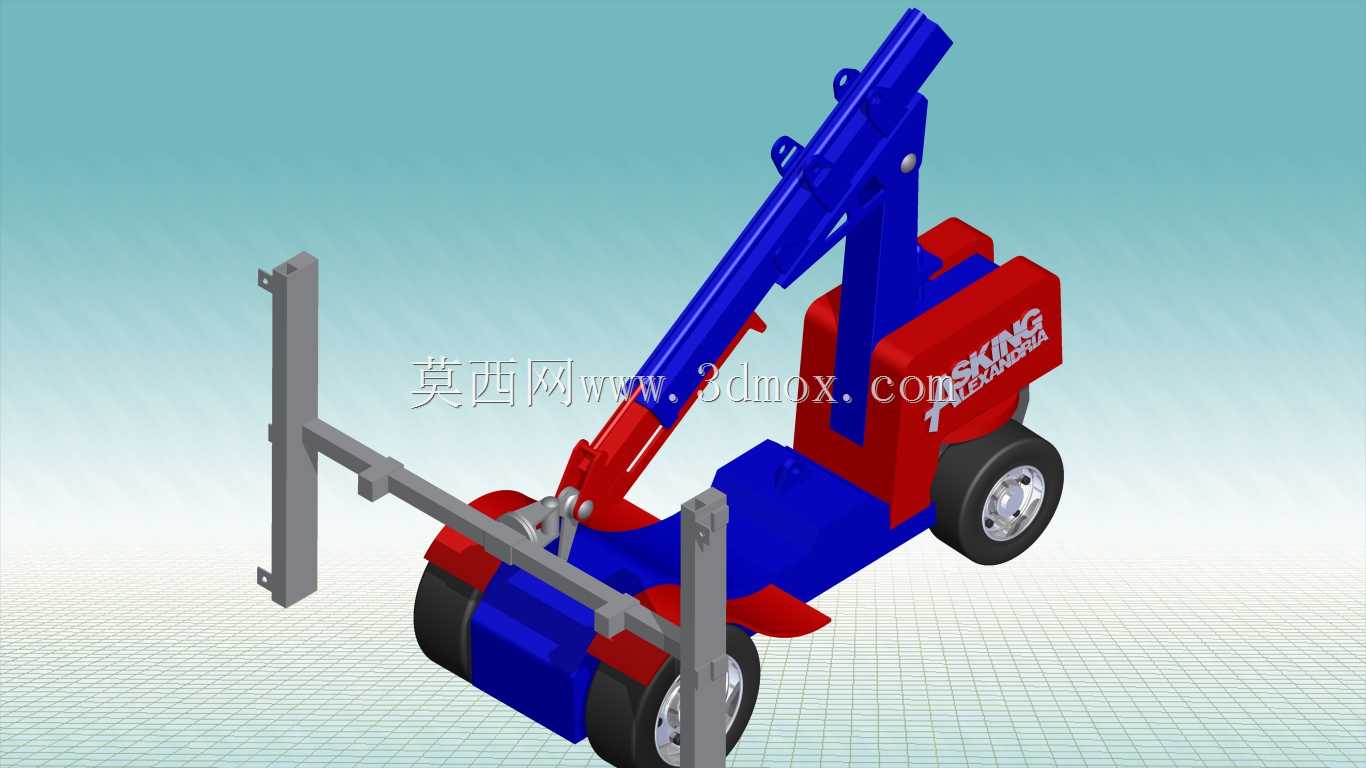

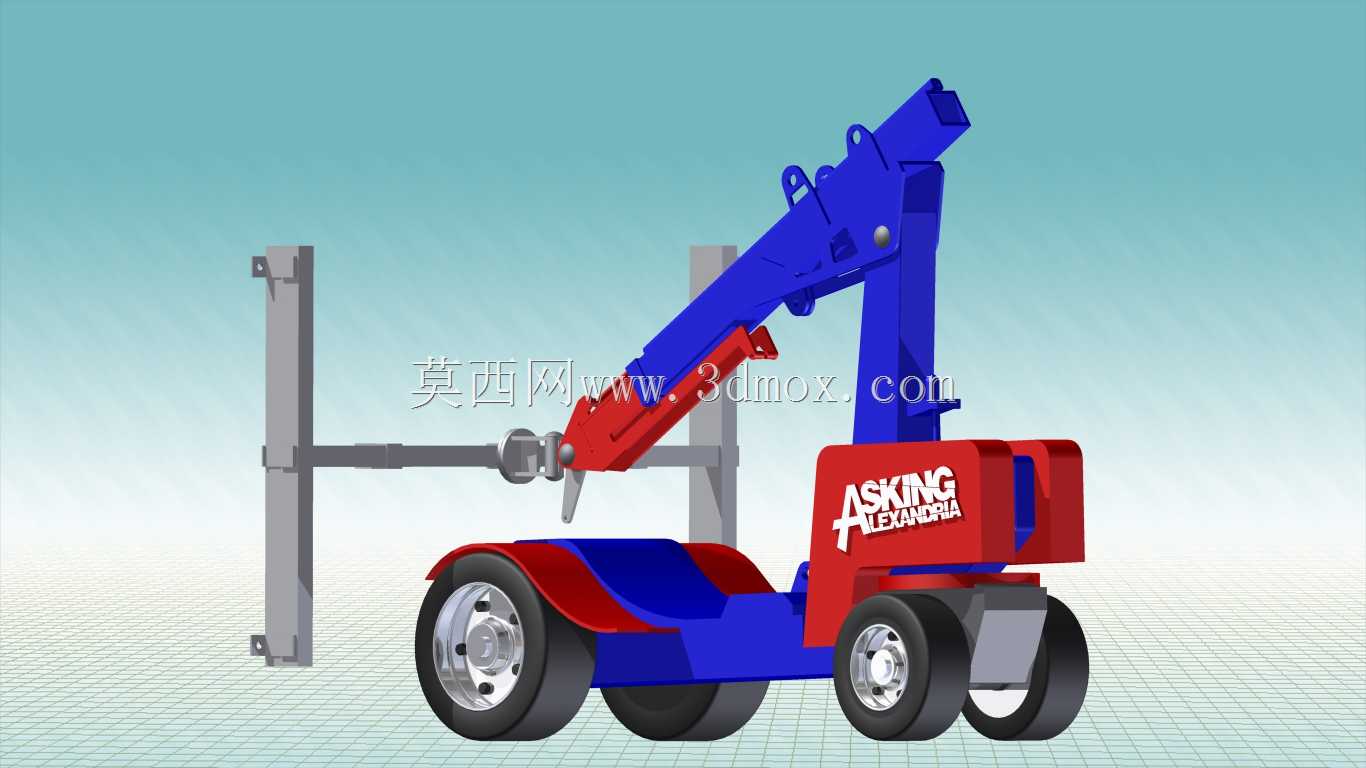

　　作业执行端采用折叠式变幅吊臂结构，吊臂主体为蓝色箱型焊接结构，臂段之间通过铰接销轴连接，搭配液压变幅油缸驱动臂体的俯仰与折叠动作，臂体末端没有采用常规吊钩结构，而是延伸出横向可调的安装工装架：工装架为两根竖向布置的刚性立柱，立柱上预留多组吸盘安装孔位，可以根据待安装玻璃的长宽尺寸，灵活调整真空吸盘的固定位置，工装架和吊臂末端之间设置多组调节铰接点，能够带动玻璃完成竖向举升、水平横向位移、前后倾角微调、小角度回转的动作，施工时工人只需要在地面将玻璃吸附固定在工装架上，操作液压控制阀组就能把玻璃精准送到窗框安装位，近距离微调对位后直接完成固定打胶，全程不需要人工托举玻璃板的重量。

　　设计阶段首先划定的安装边界是整机的通行尺寸：整机收拢状态下的总高度、总宽度严格控制在施工电梯、标准建筑门洞的通行限值以内，臂体完全折叠收放在底盘上方时，不会超出底盘的外轮廓边界，转场拖运或者自行走时不会剐蹭场地两侧的墙体或成品设施。作业状态下的边界参数则围绕施工覆盖范围设定：臂体最大仰角时的举升高度覆盖常规多层建筑的幕墙安装层高，臂体水平伸出时的作业半径可以满足设备停靠在建筑立面外侧、完成距车身一定距离的玻璃对位需求，工装架的竖向立柱间距调节范围覆盖常见的大板玻璃、隔断玻璃的尺寸区间，吸盘安装位的孔位间距适配通用工业真空吸盘的安装标准，不需要额外定制特殊工装配件。

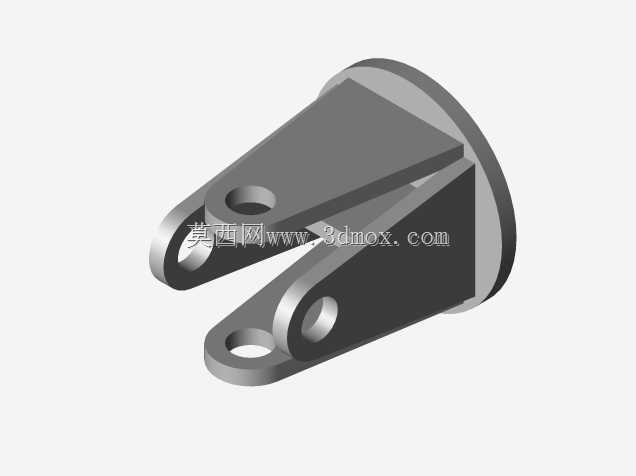

　　结构细节上，吊臂和底盘的连接支座采用加厚钢板焊接，铰接位置配置耐磨衬套，承受反复变幅动作的挤压载荷，液压油缸的两端铰接点都做了应力加强，避免举升偏载时出现支座变形；底盘尾部的配重重量经过力矩匹配，当臂体全伸、工装架挂载最大重量玻璃时，整机的重心始终落在四轮支撑的稳定区域内，不会发生前倾失稳；工装架的竖向立柱采用型钢焊接成型，立柱表面做平直度加工处理，保证吸盘安装后吸附面的平面度，避免玻璃吸附后出现局部应力集中。这套结构把行走转运、举升对位、玻璃夹持三个功能集成在同一台小型轮式设备上，不需要额外搭配其他吊装机械，非常适合装修施工、幕墙安装团队在狭小场地开展玻璃板材的安装作业，三维建模过程中所有运动铰接位置都做了动作干涉校验，臂体折叠、变幅、工装架调节的全行程都没有零部件磕碰，结构拆分也符合实际加工焊接、现场装配的工艺逻辑。
