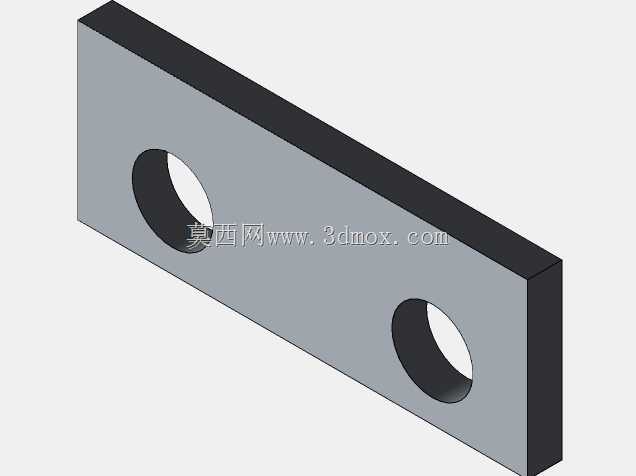

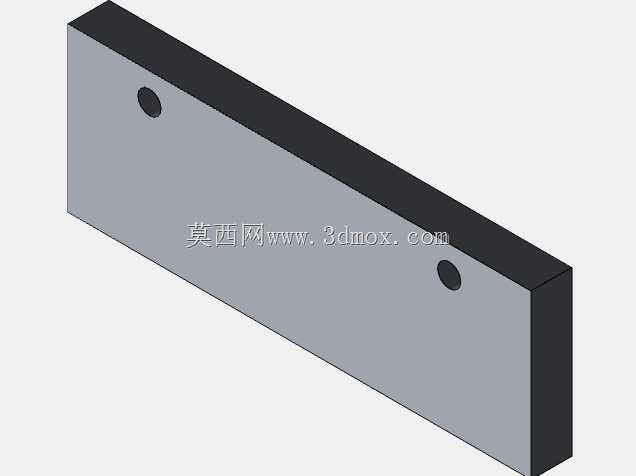

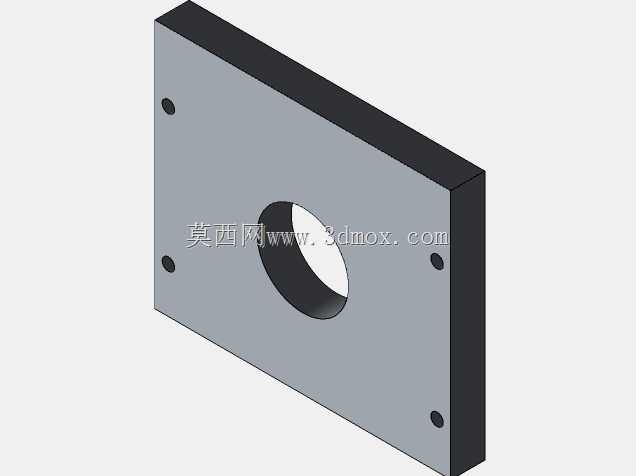

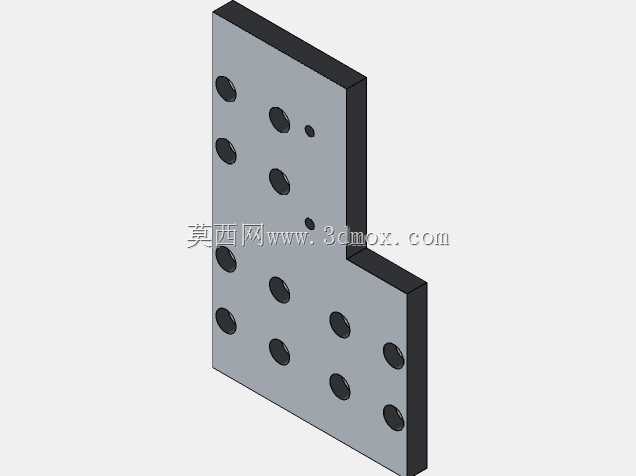

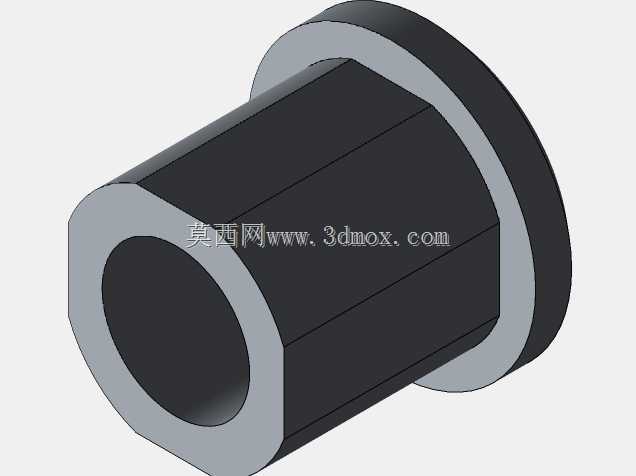

双头精密小型车削倒角加工设备结构

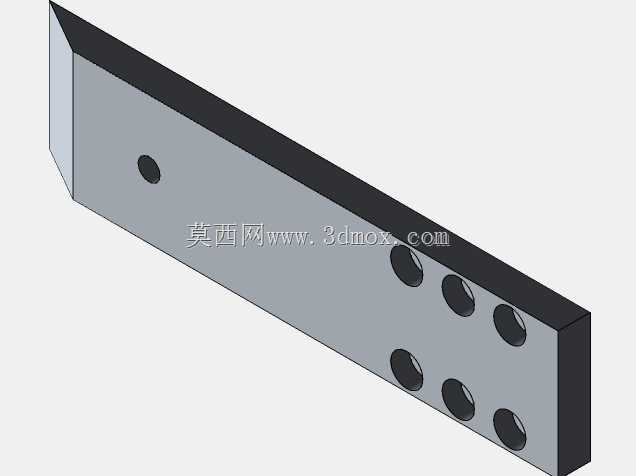

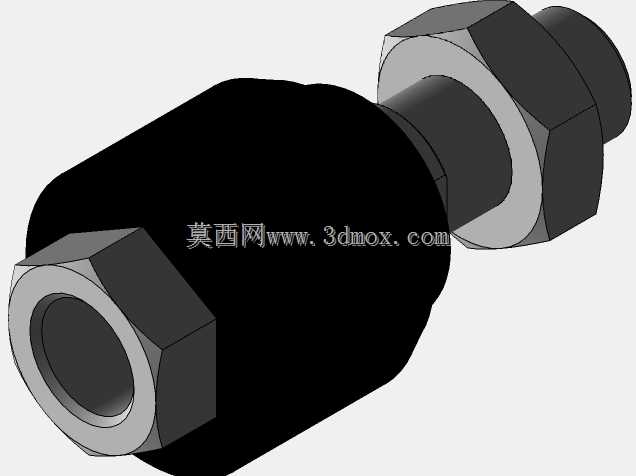

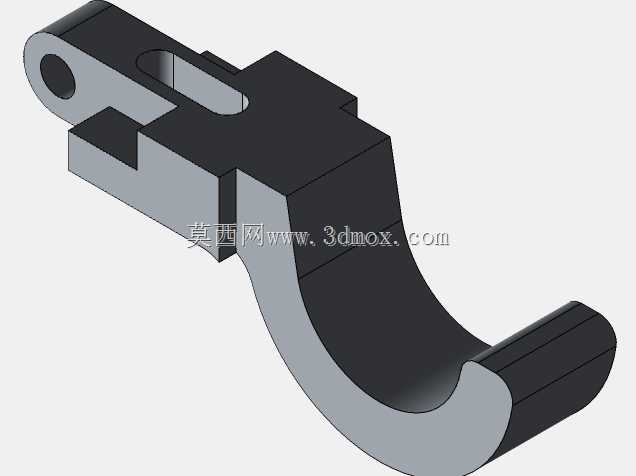

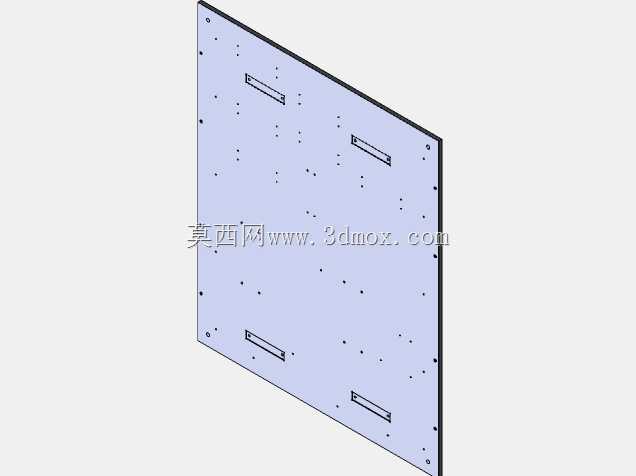

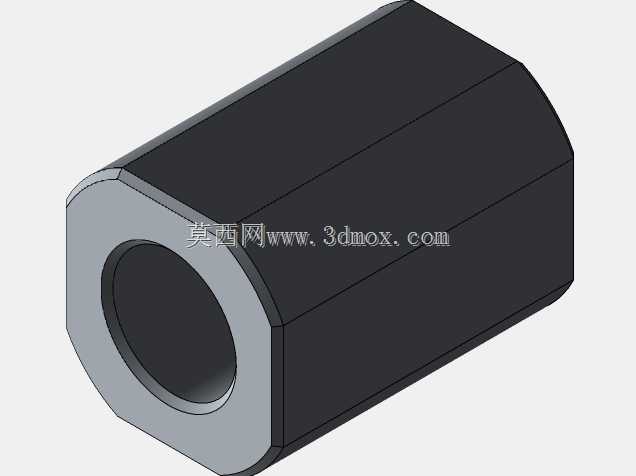

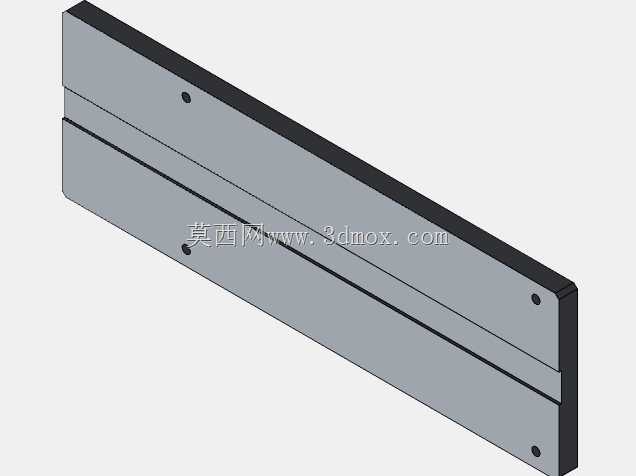

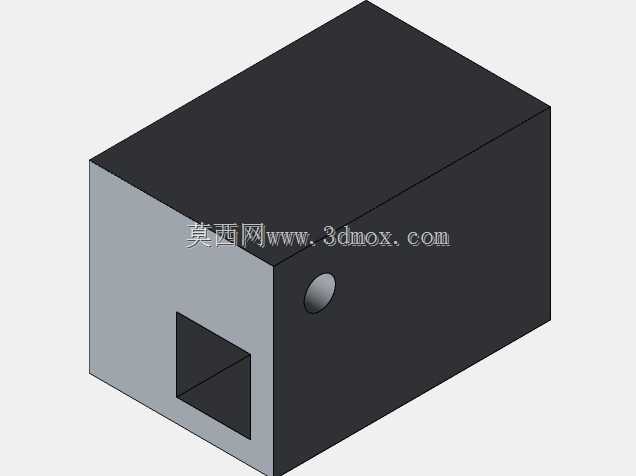

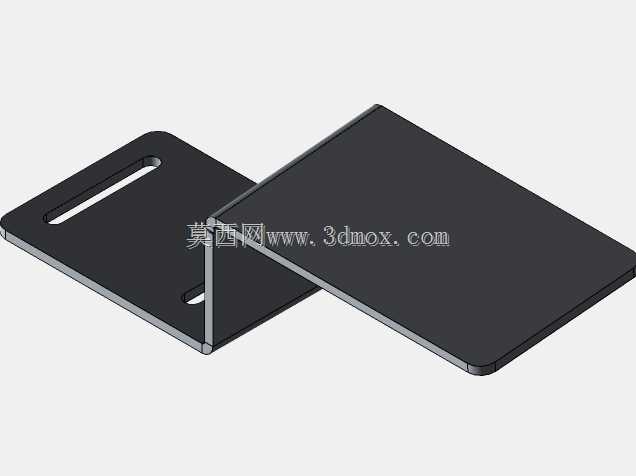

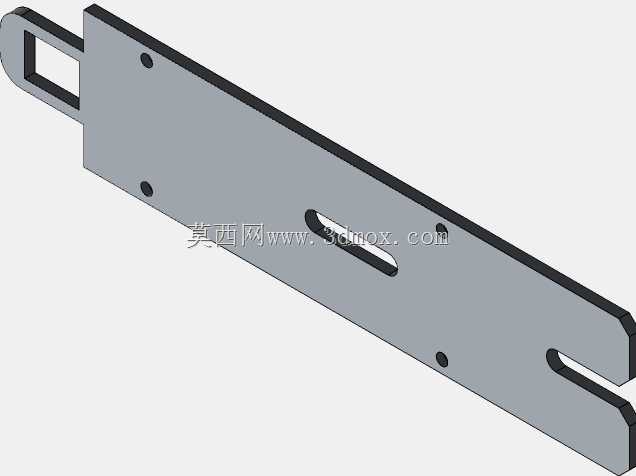

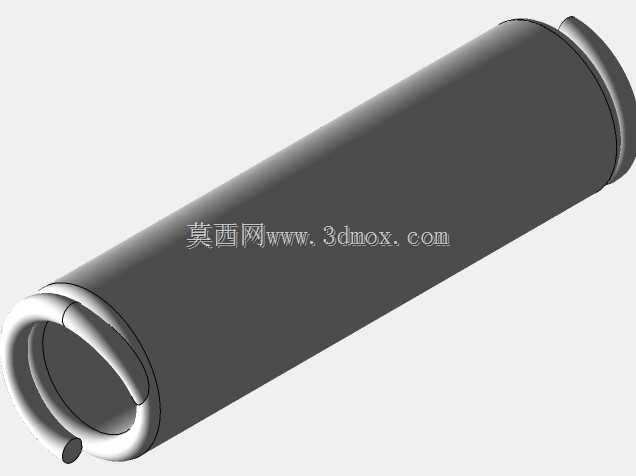

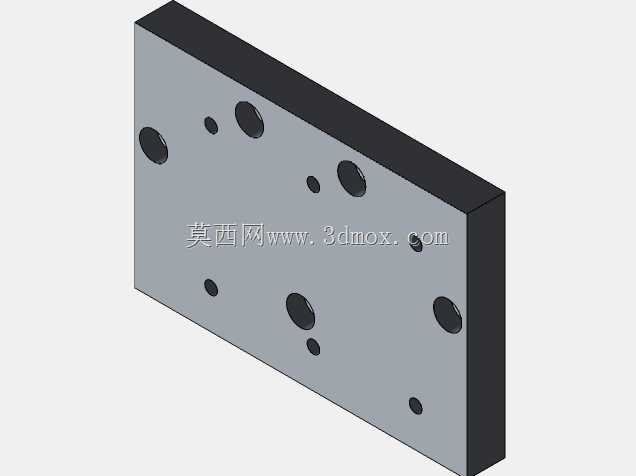

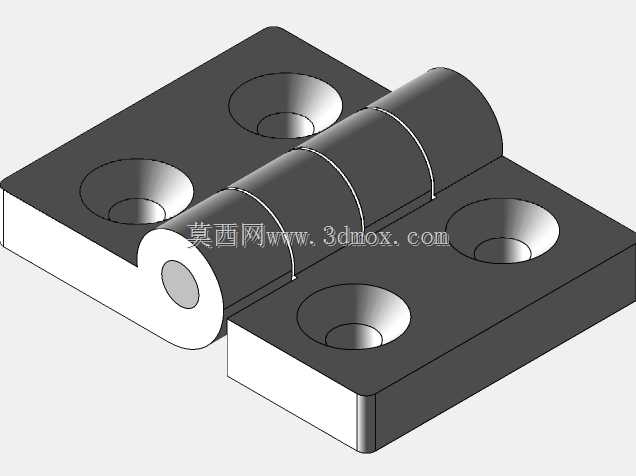

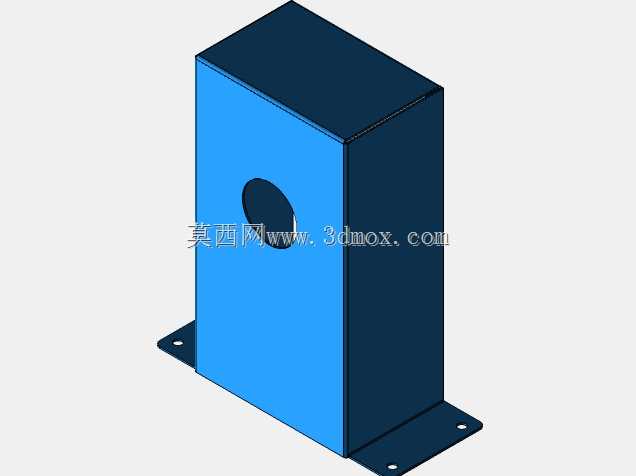

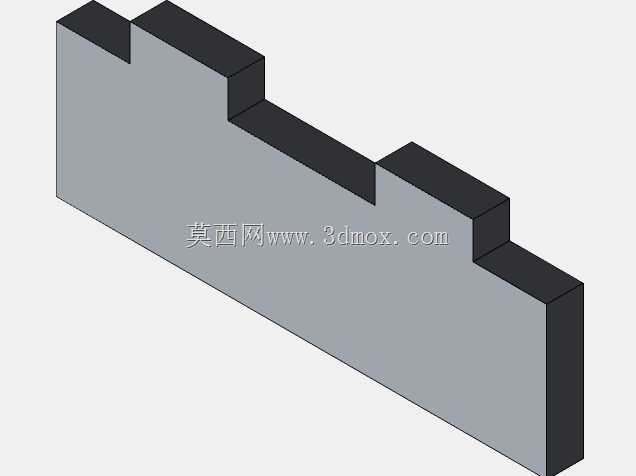

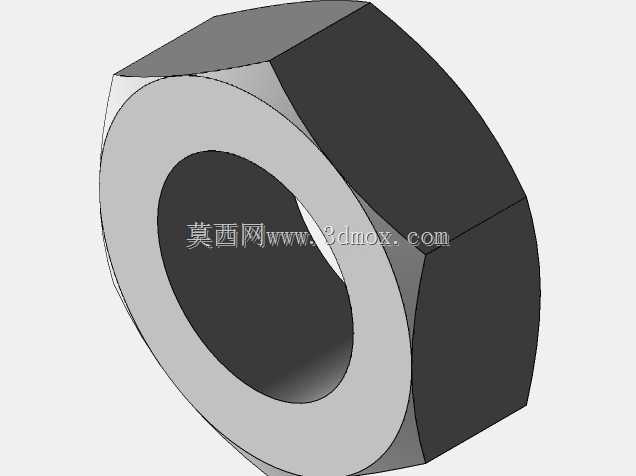

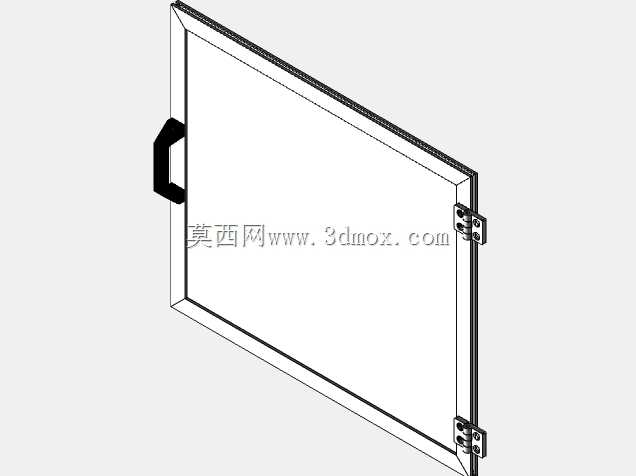

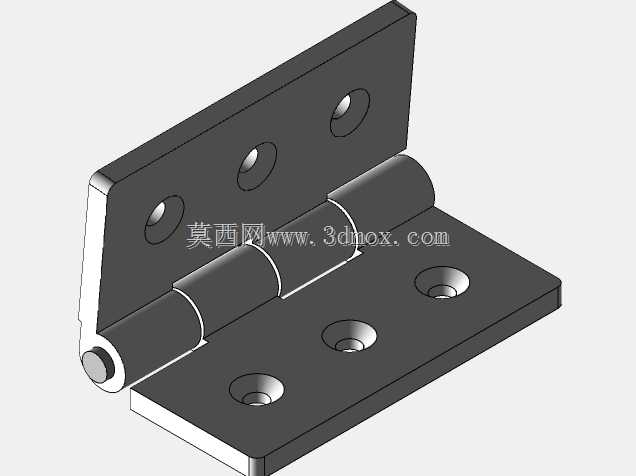

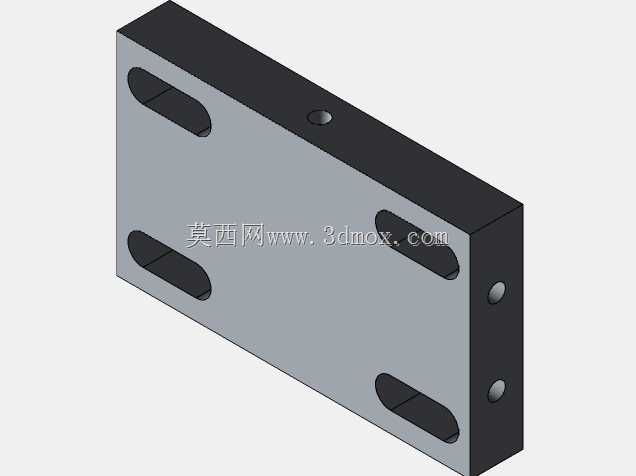

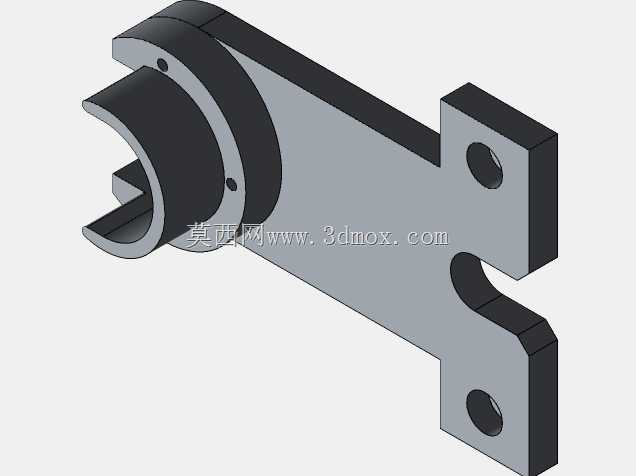

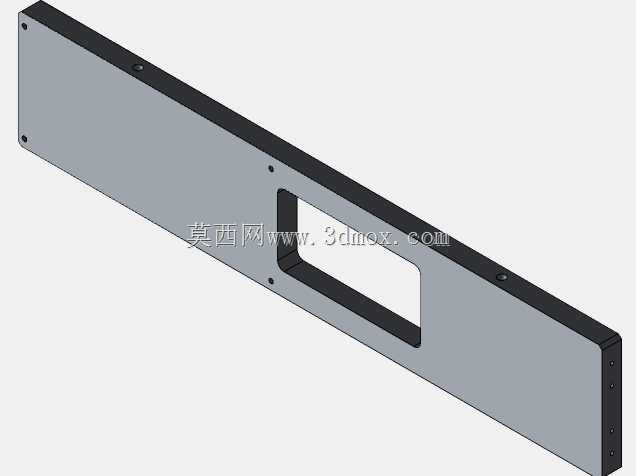

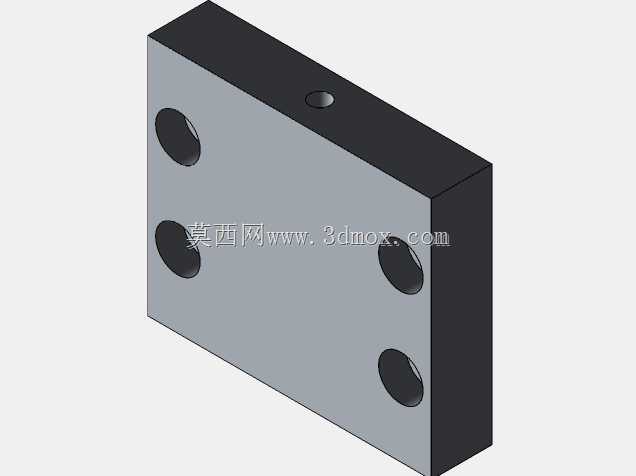

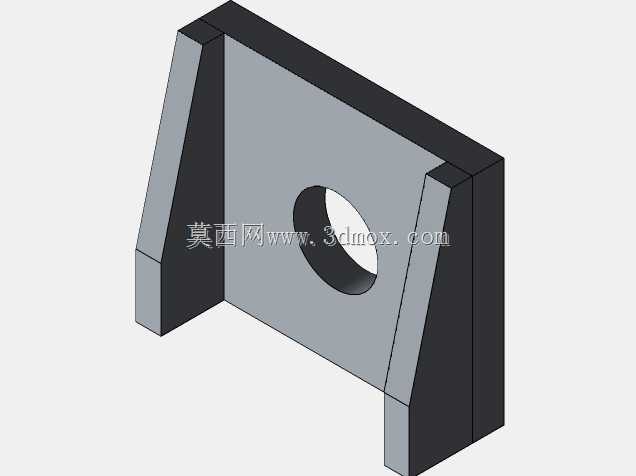

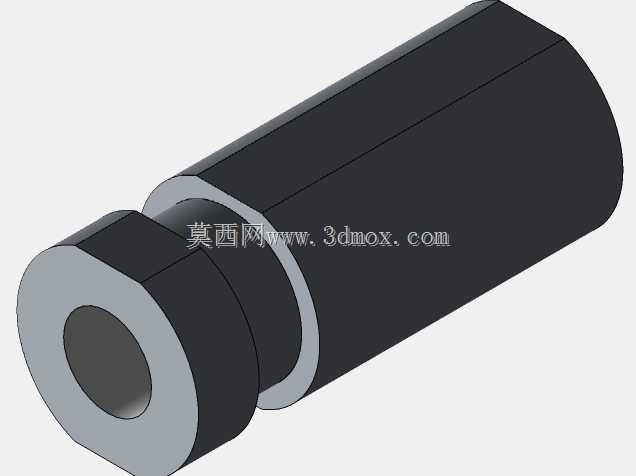

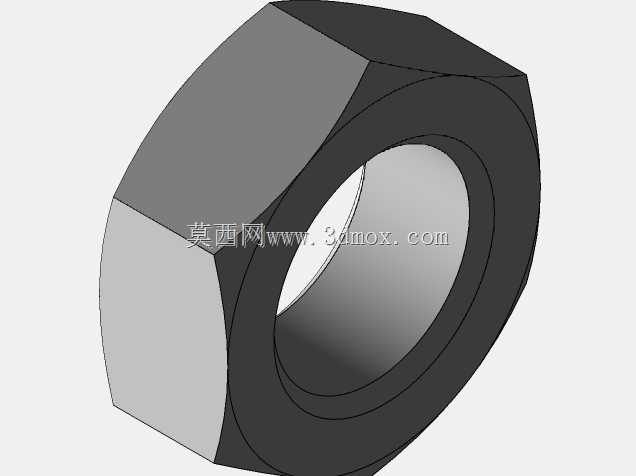

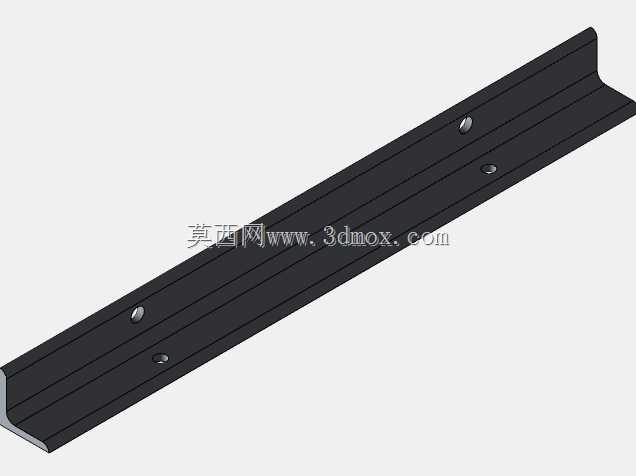

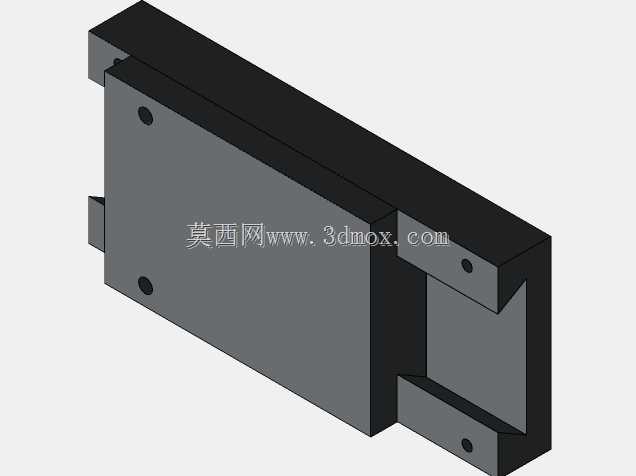

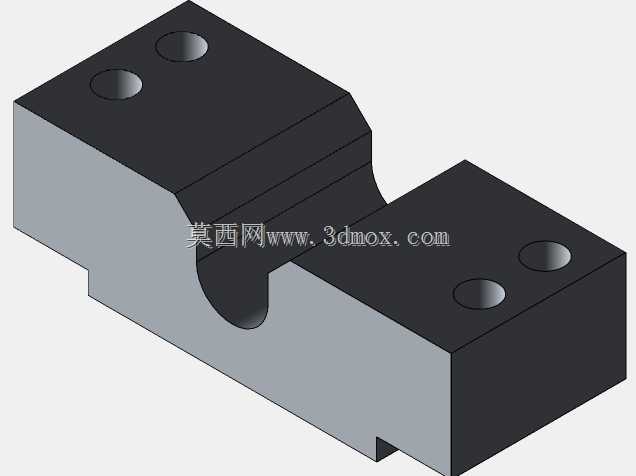

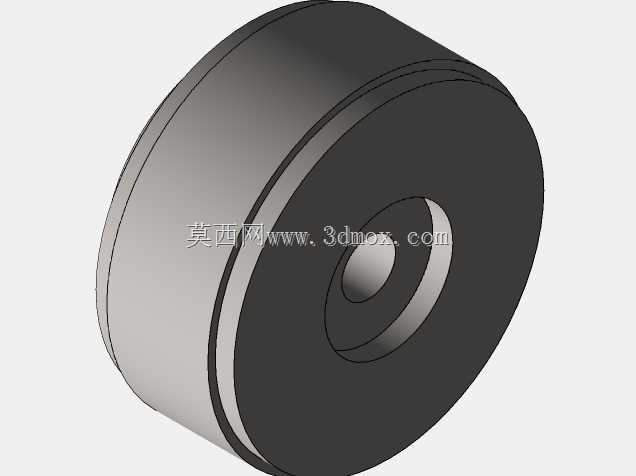

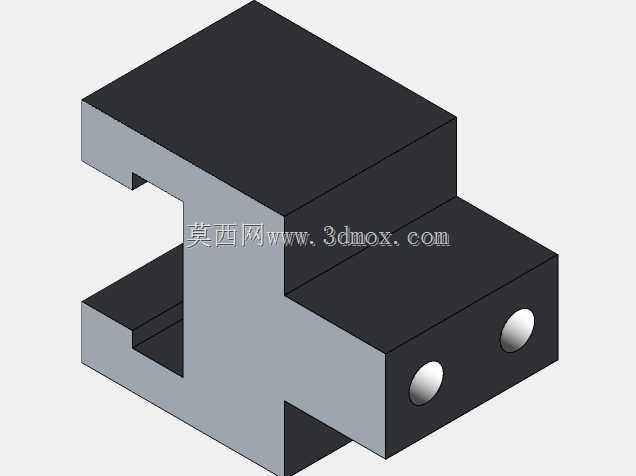

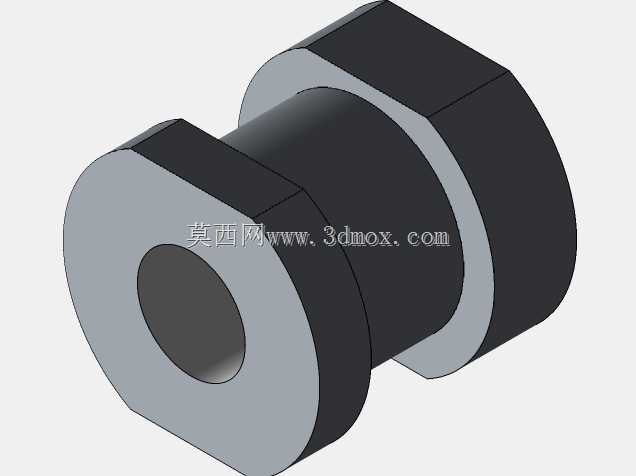

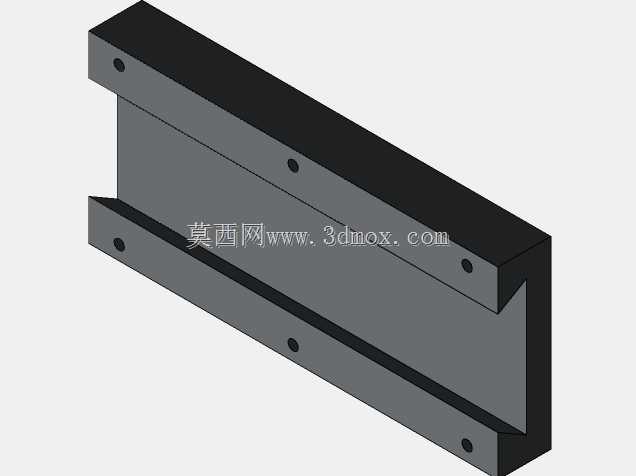

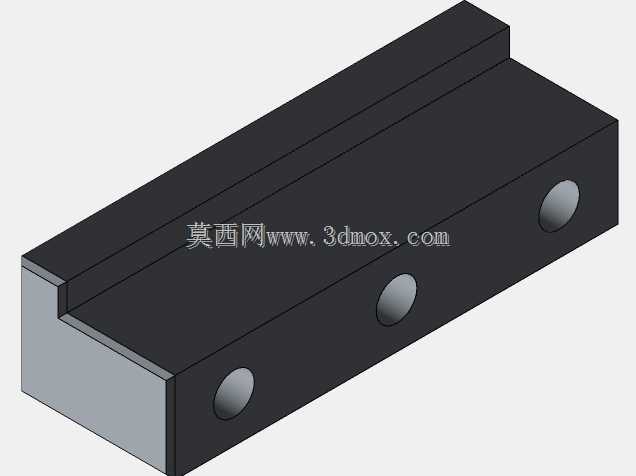

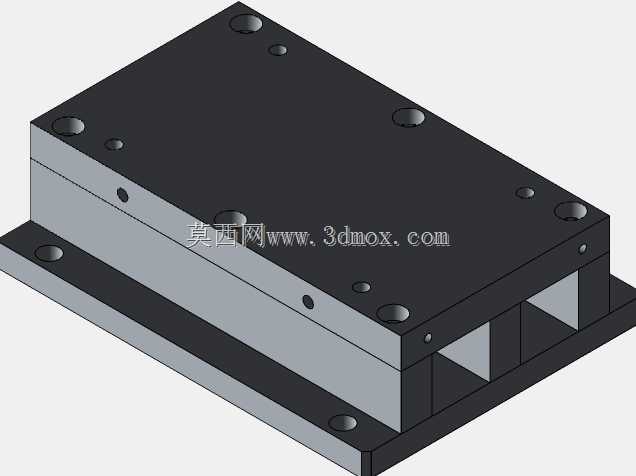

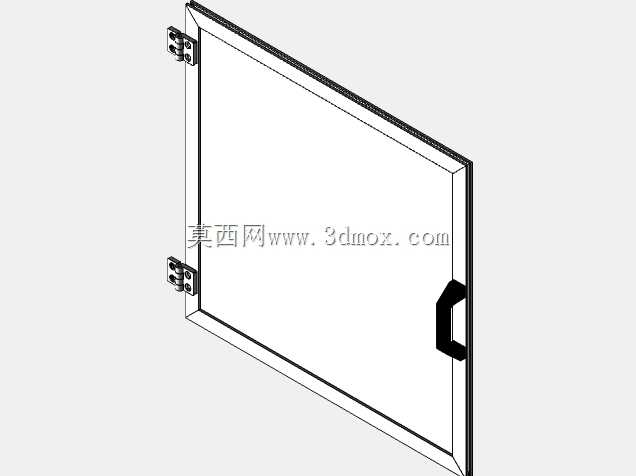

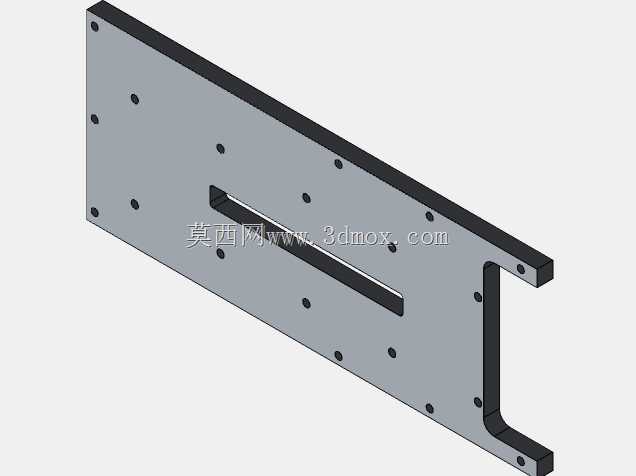

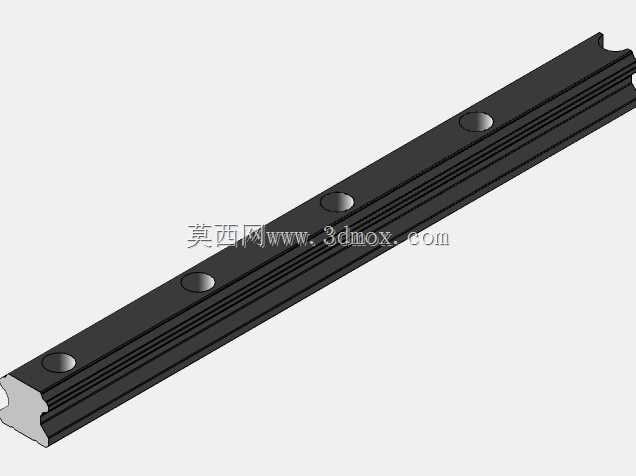

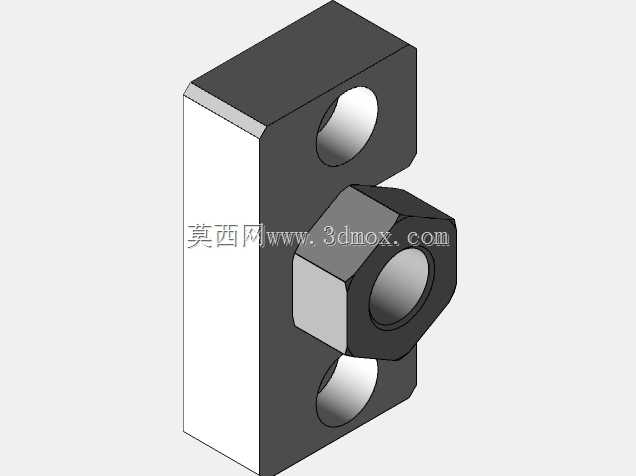

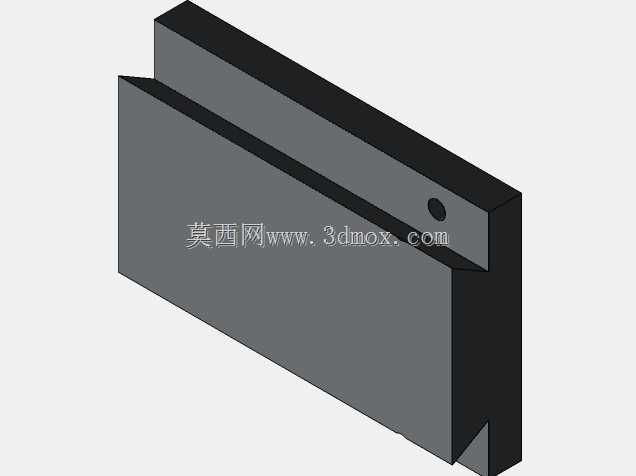

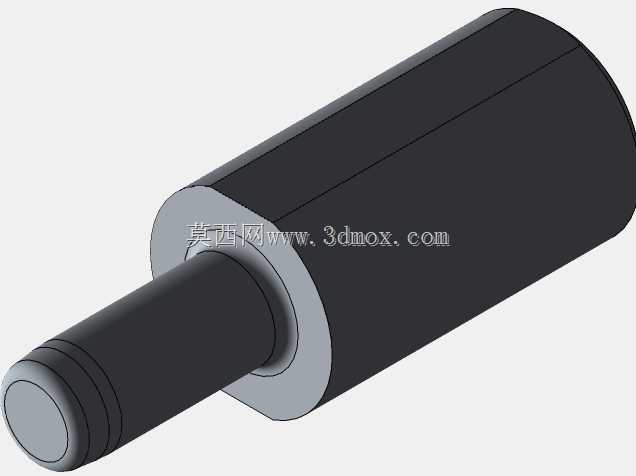

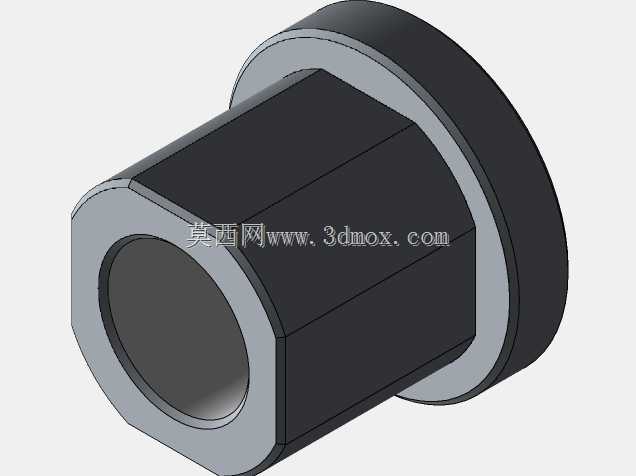

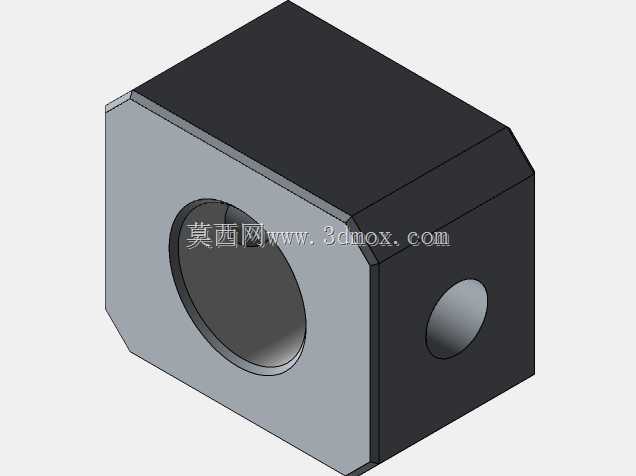

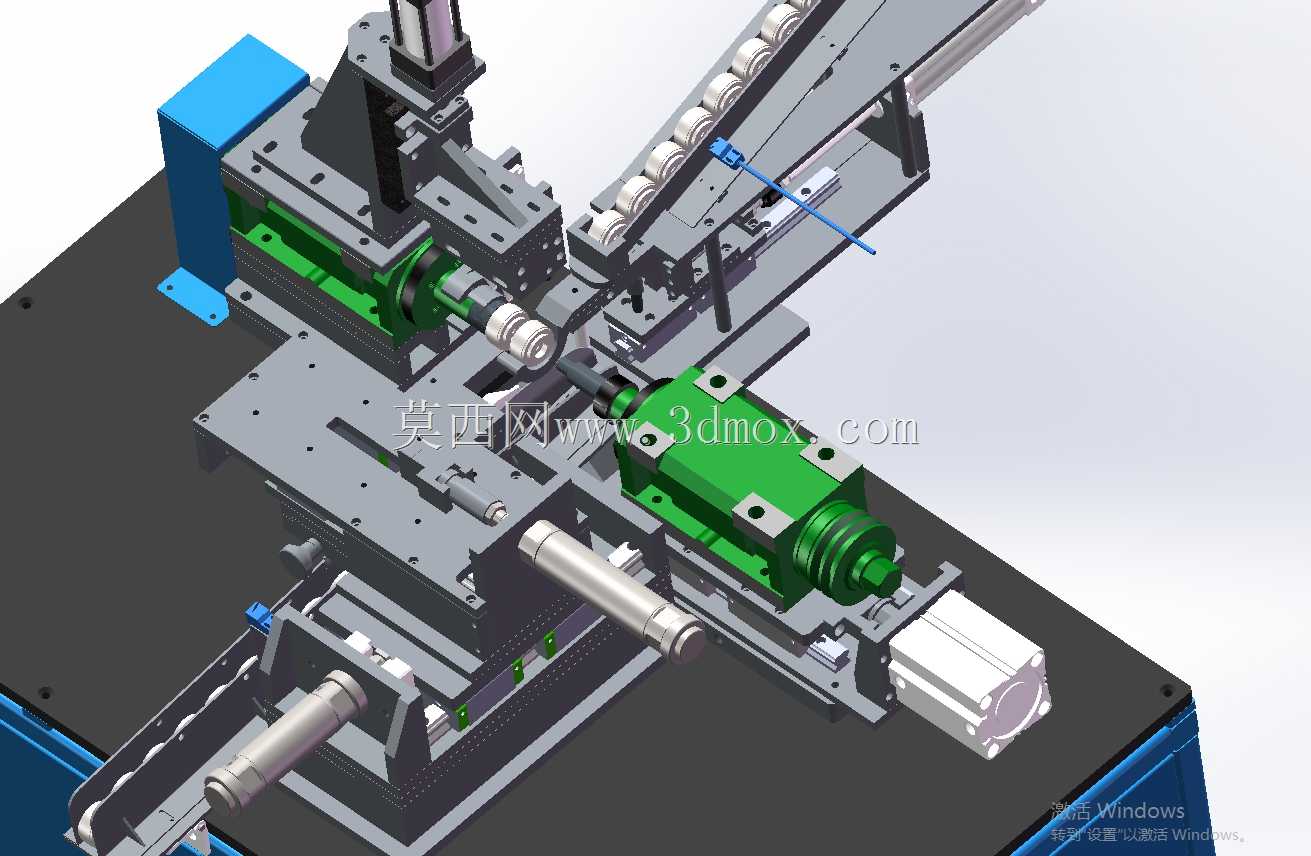

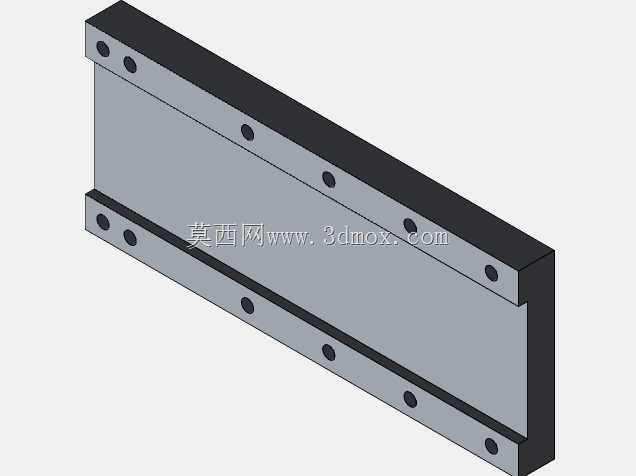

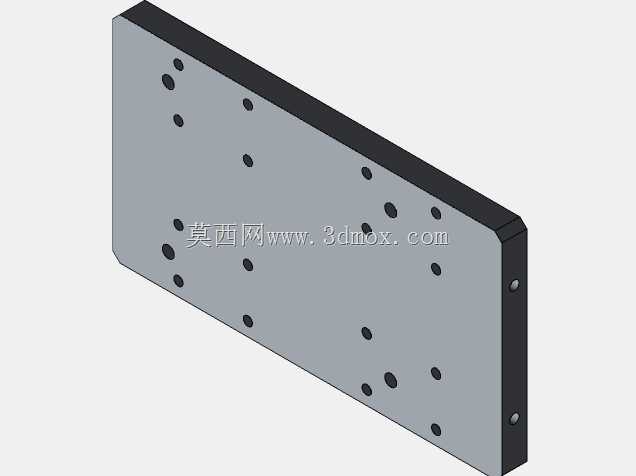

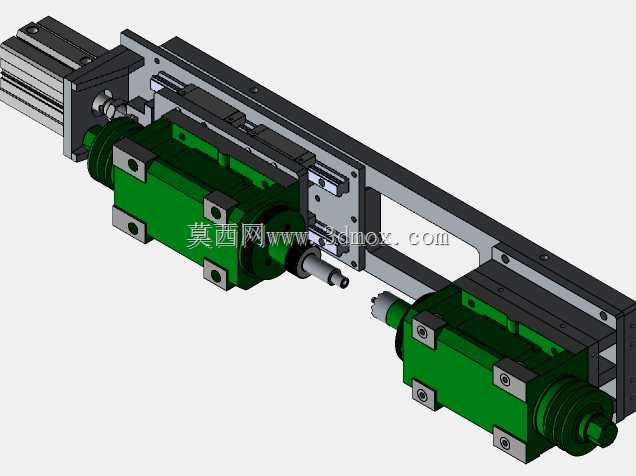

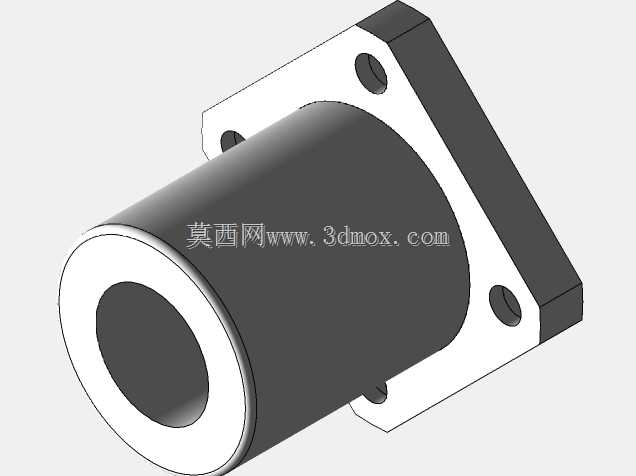

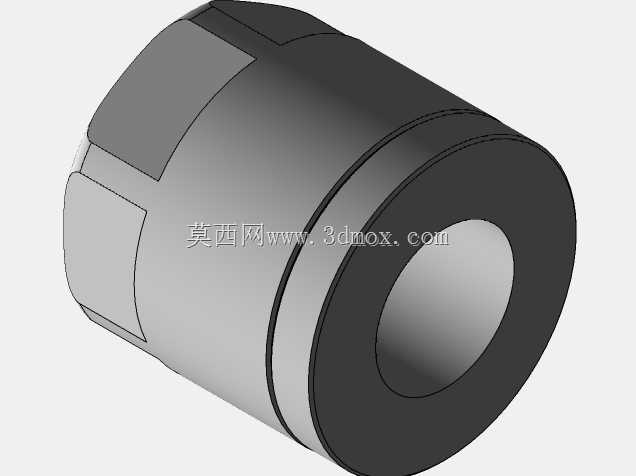

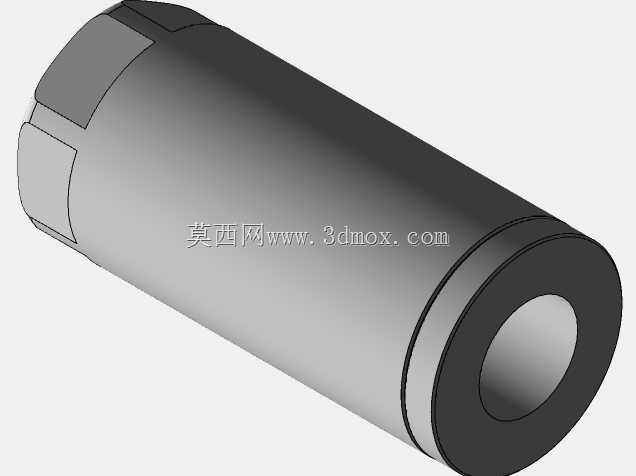

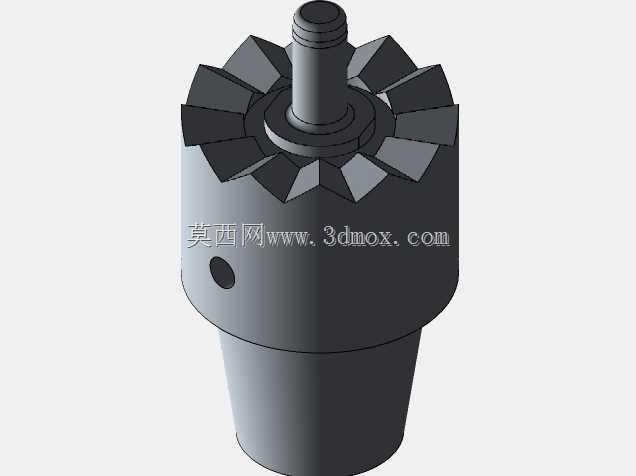

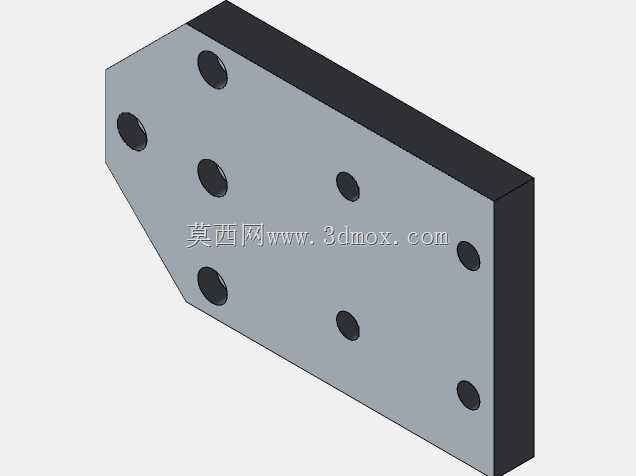

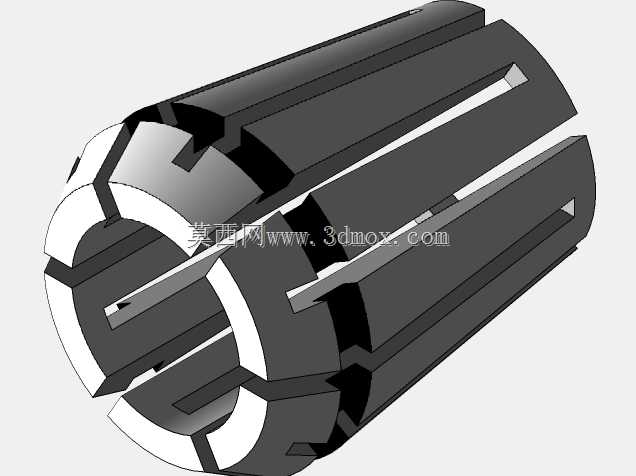

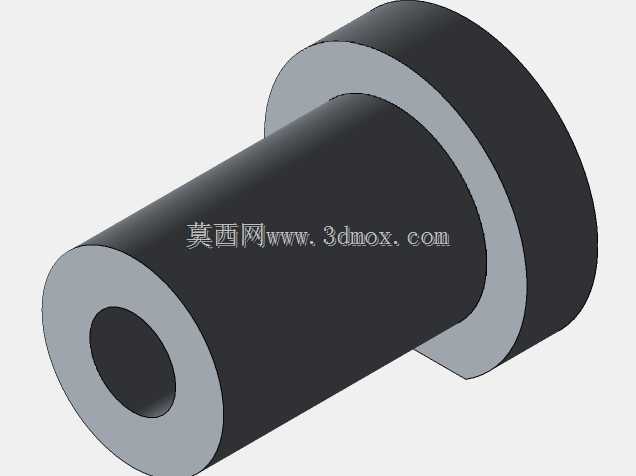

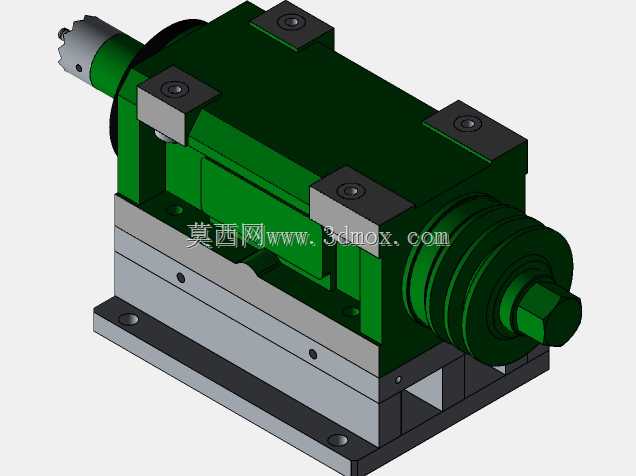

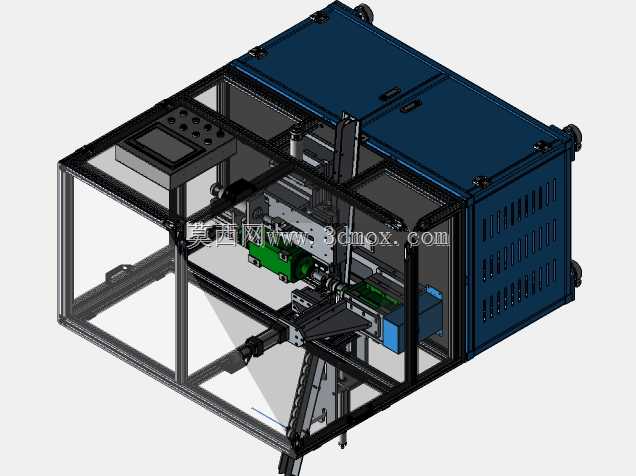

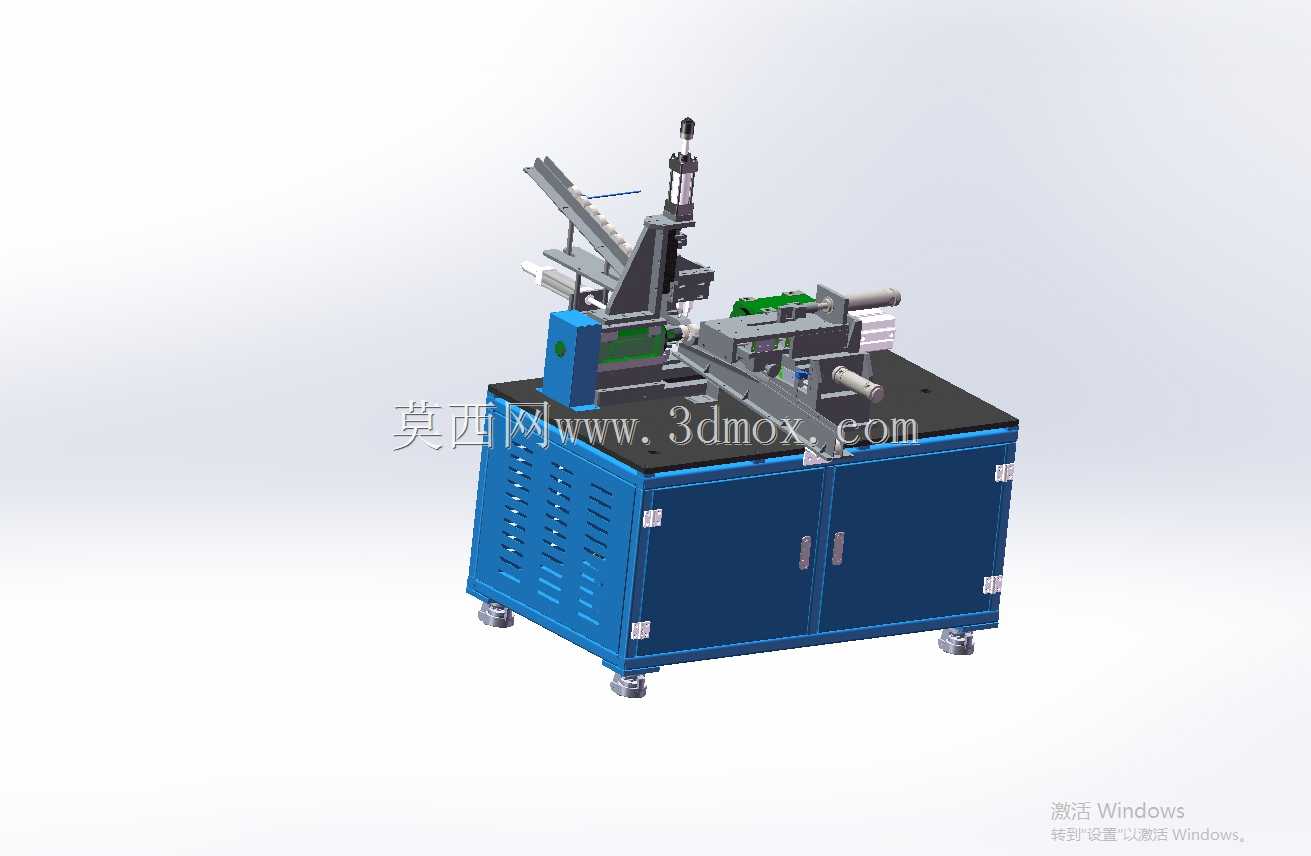

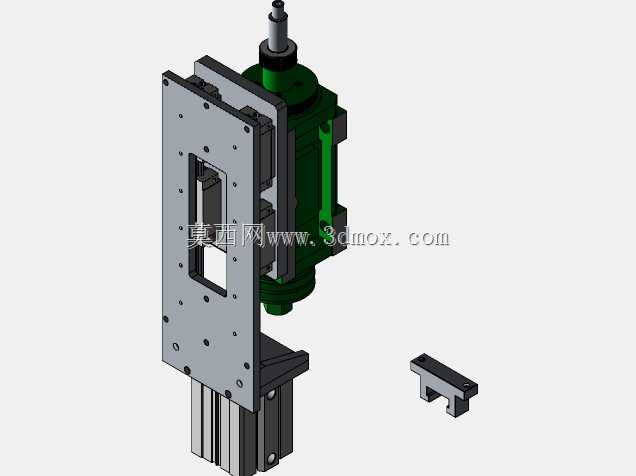

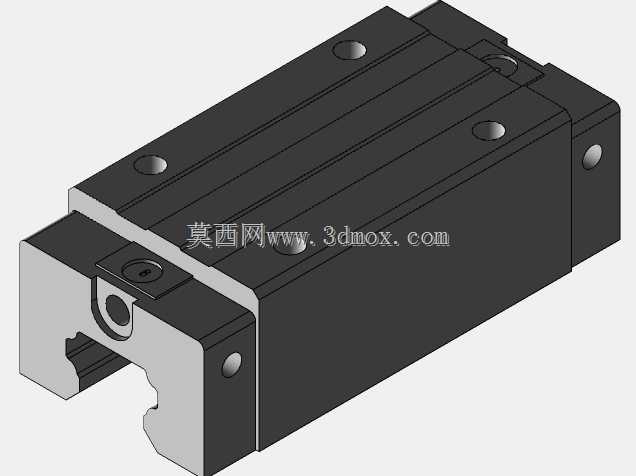

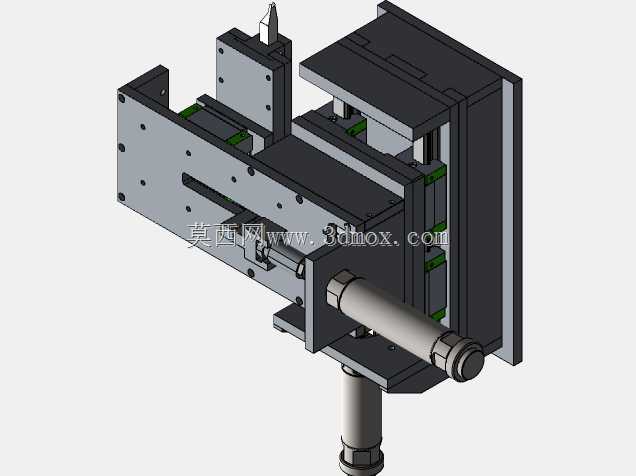

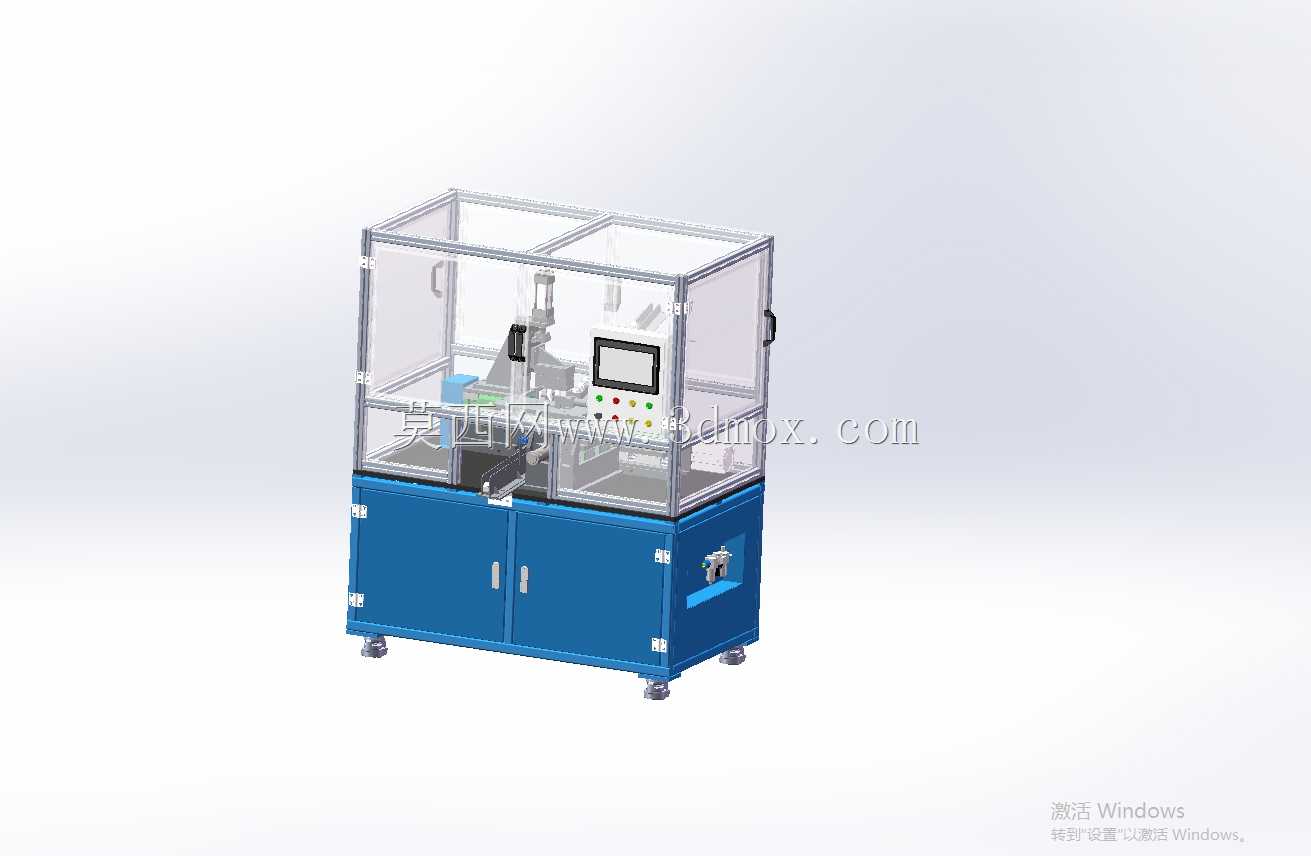

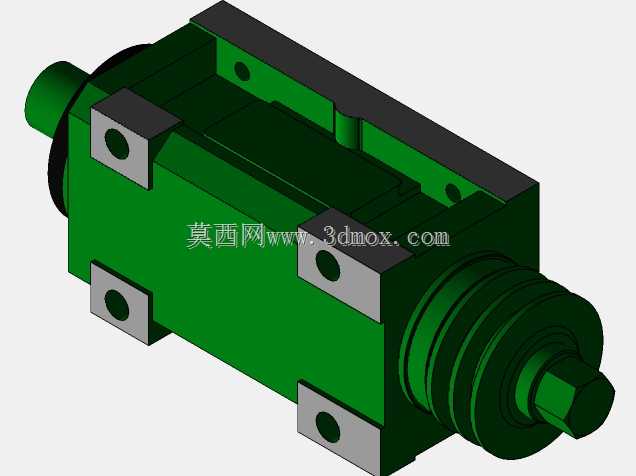

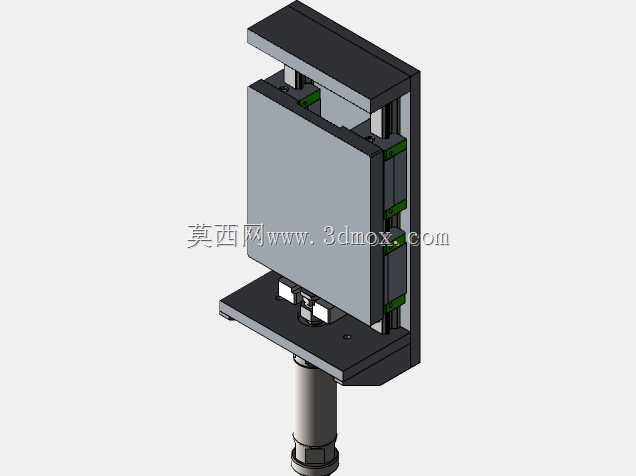

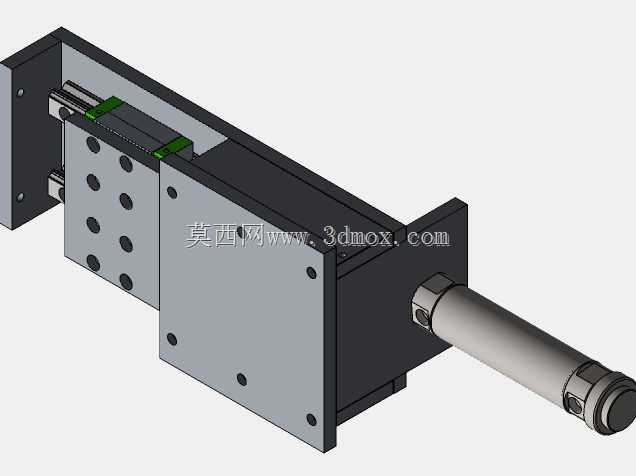

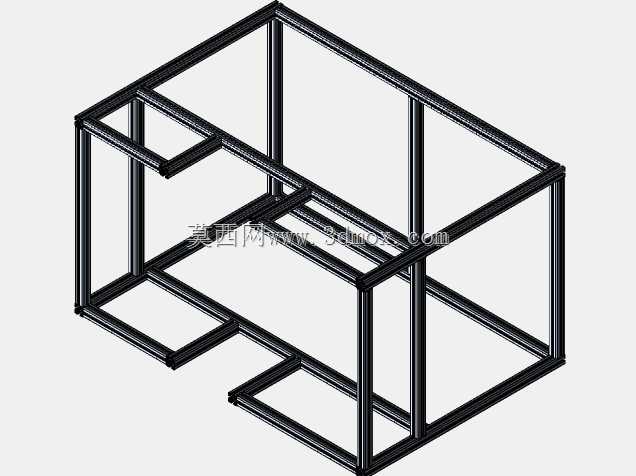

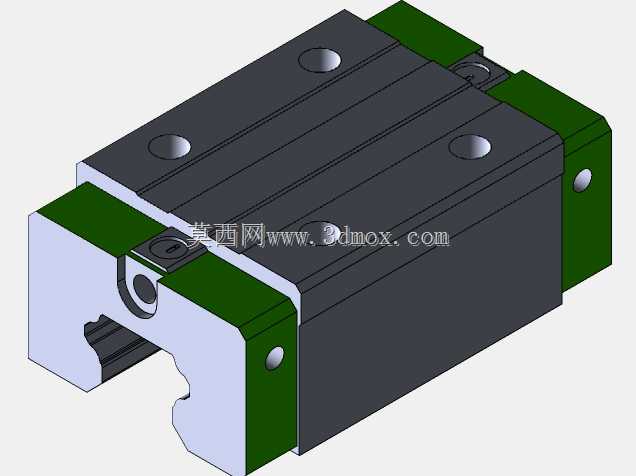

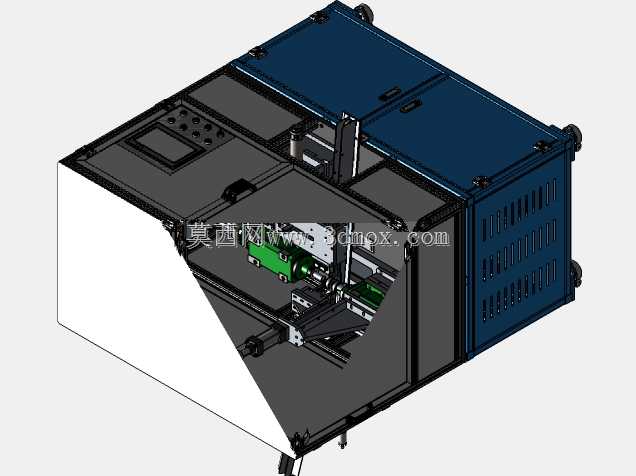

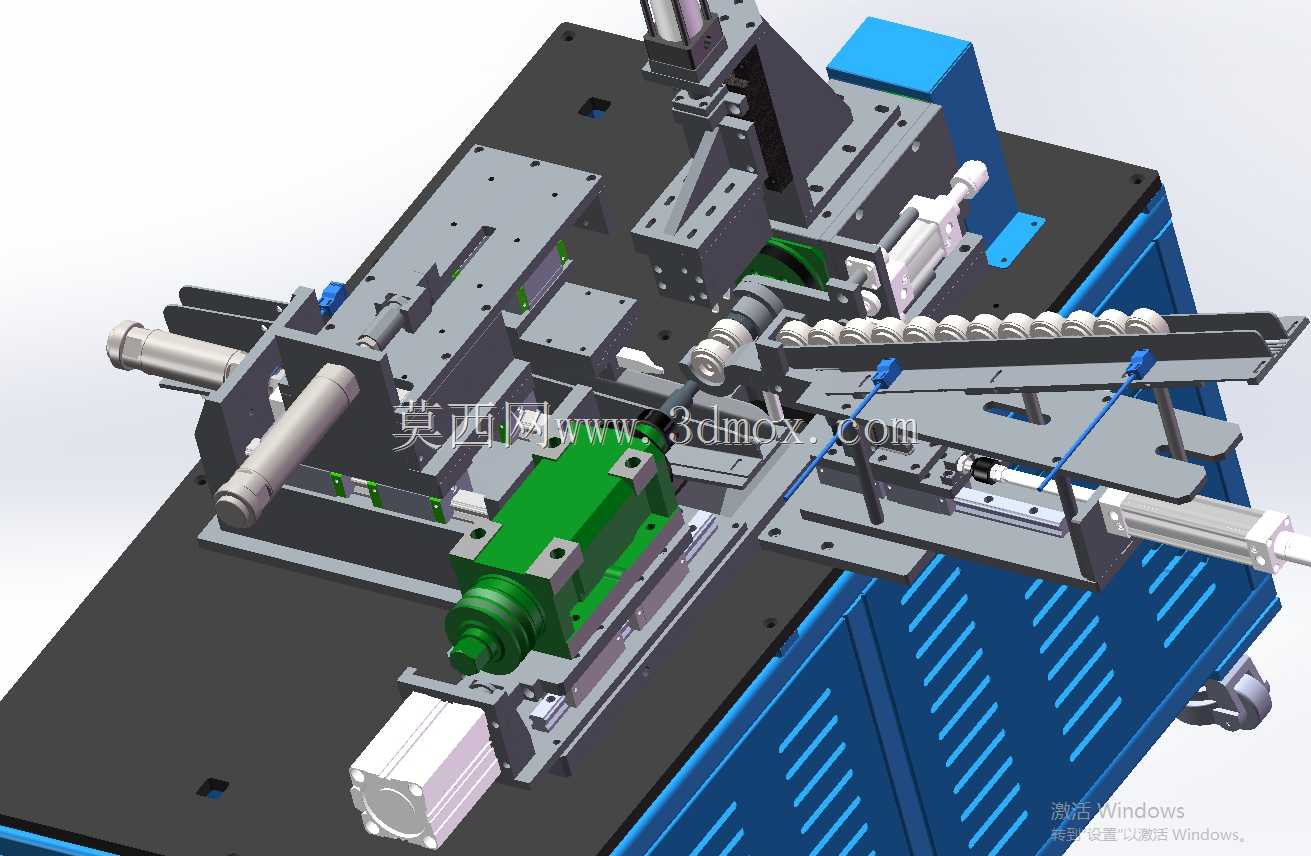

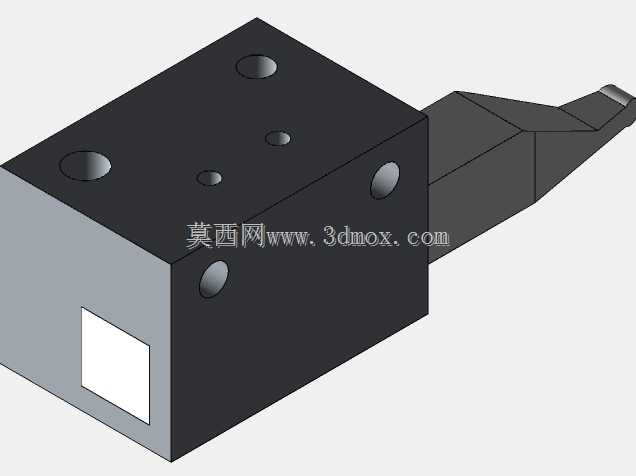

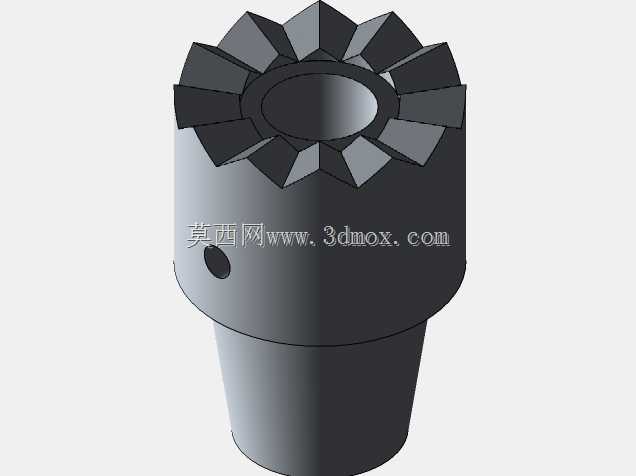

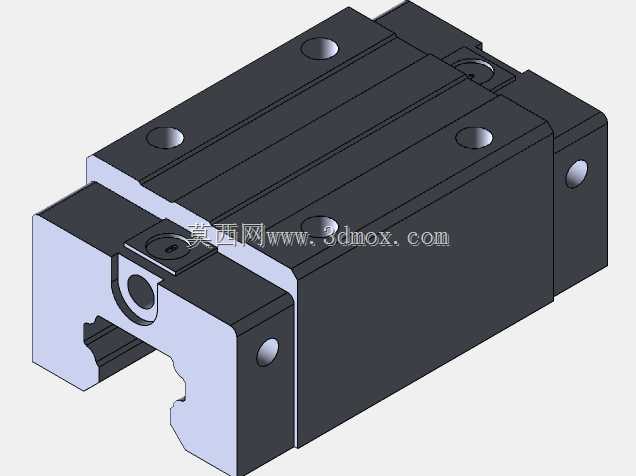

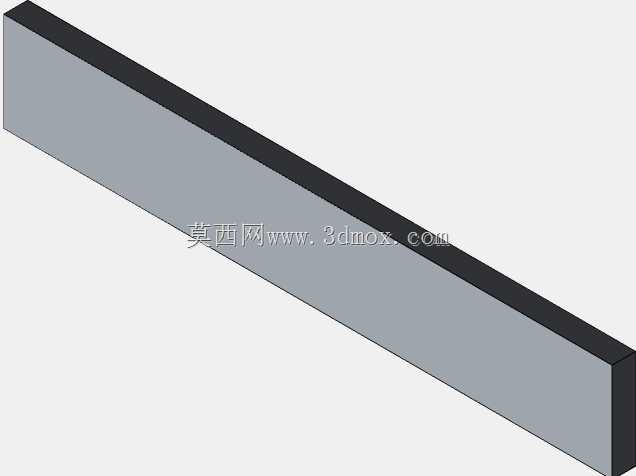

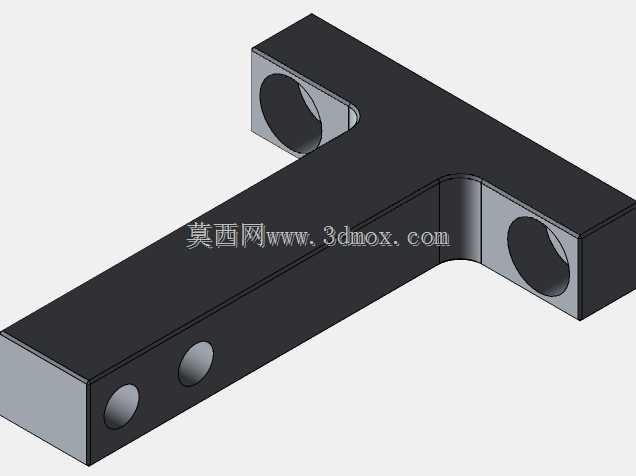

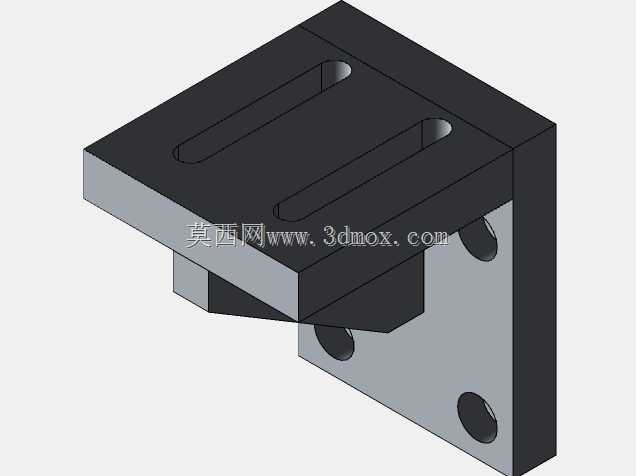

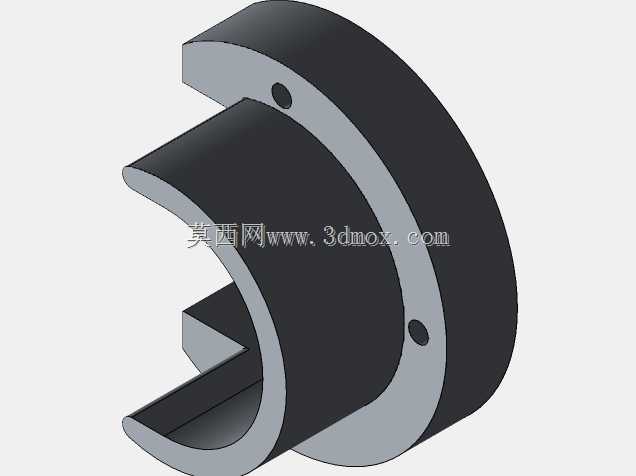

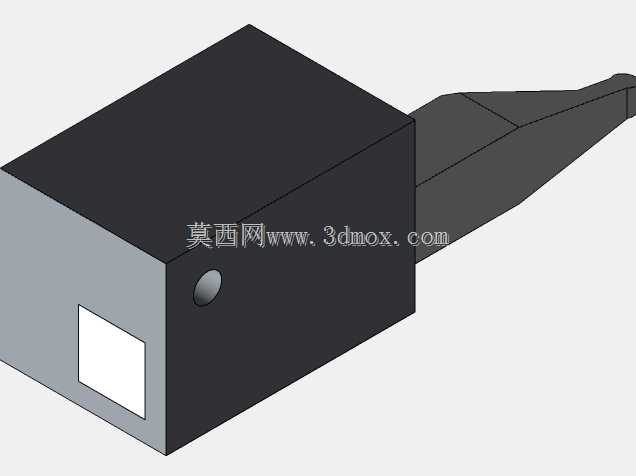

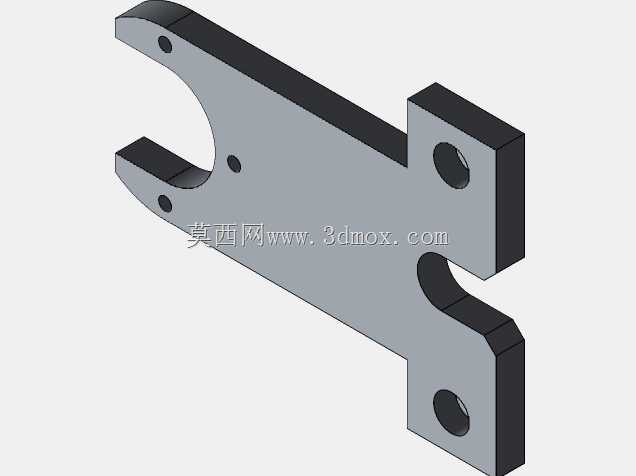

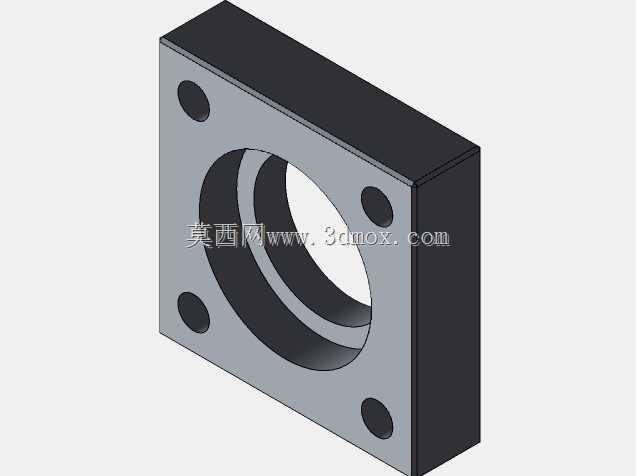

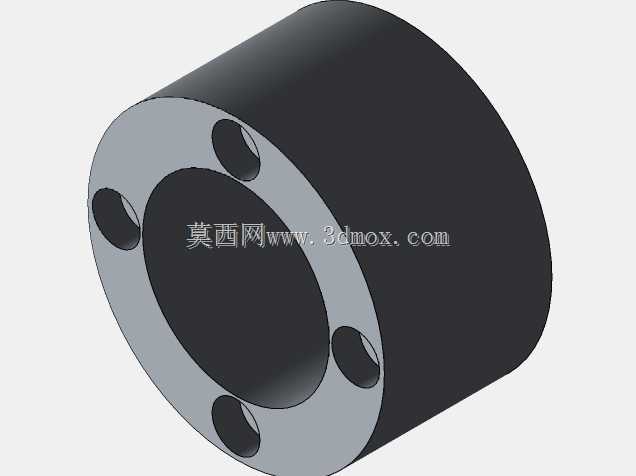

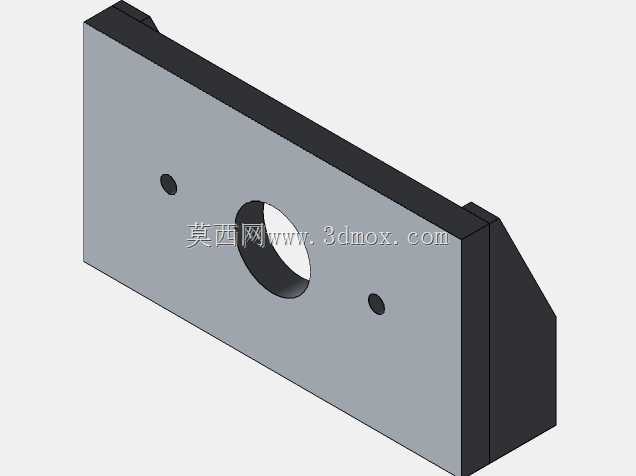

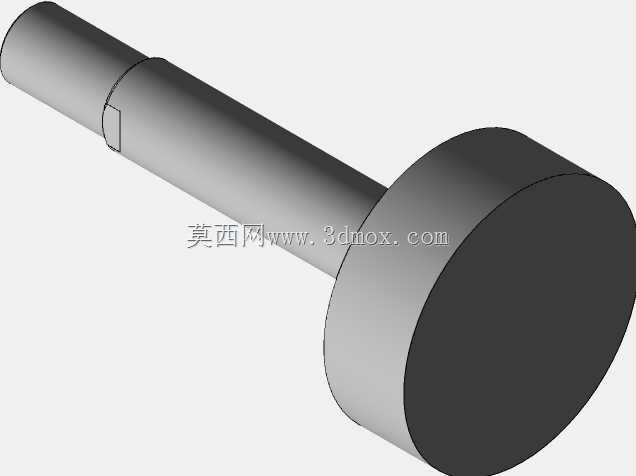

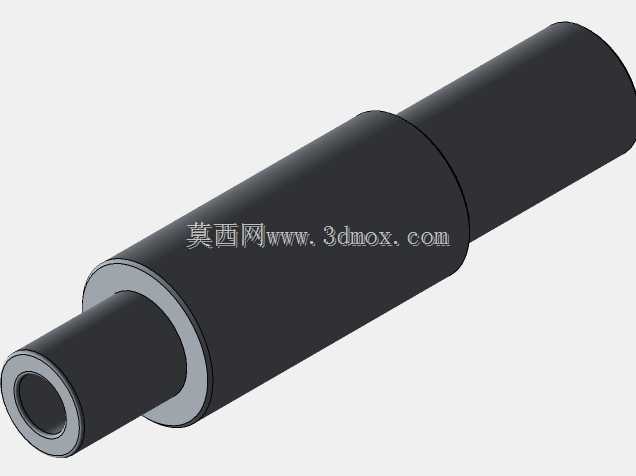

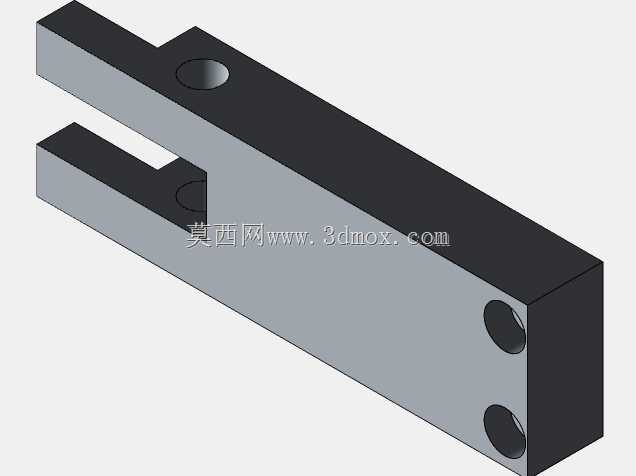

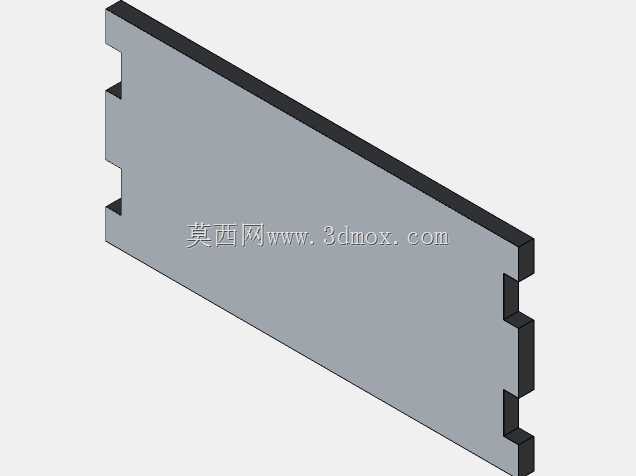

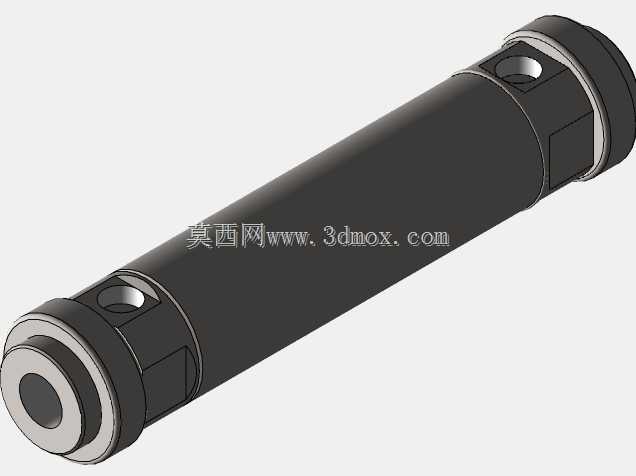

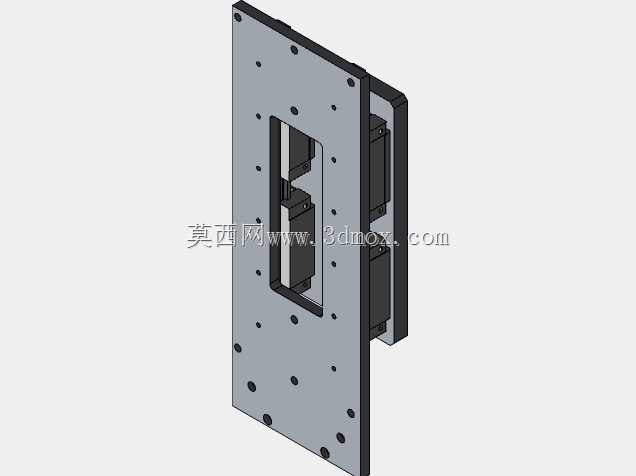

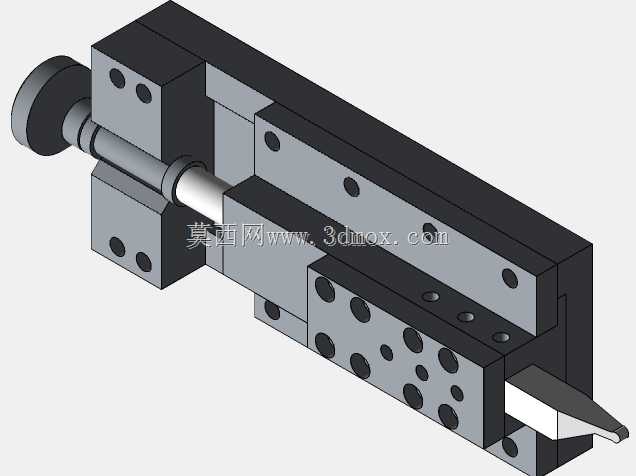

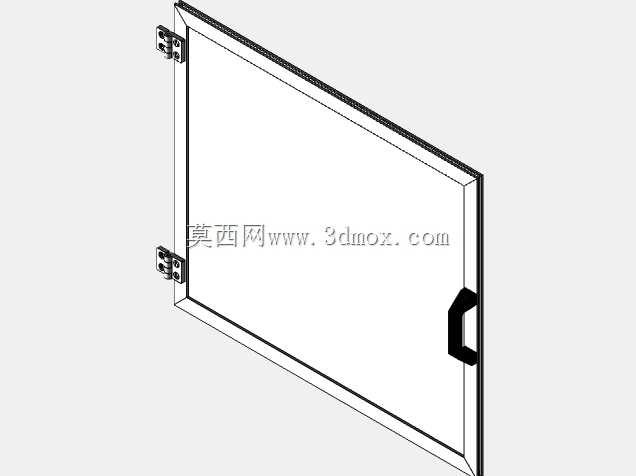

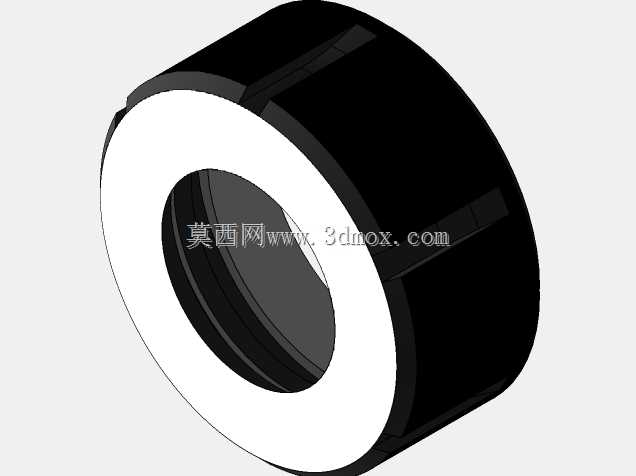

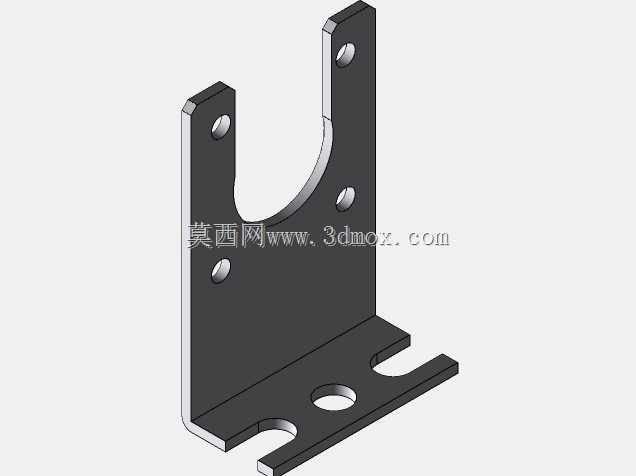

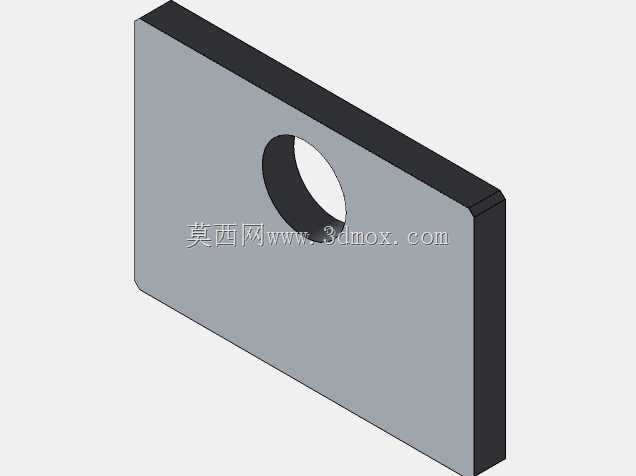

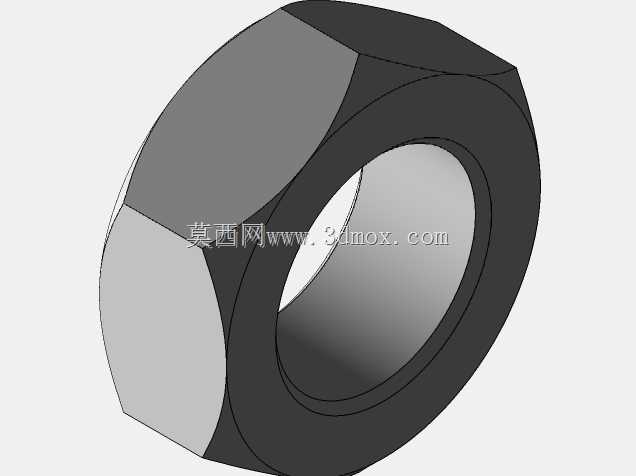

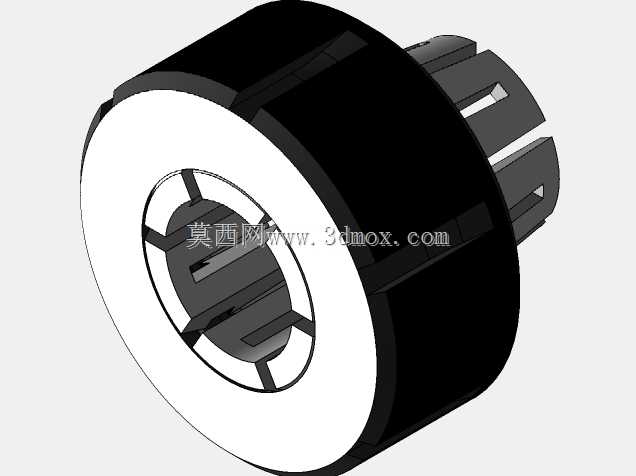

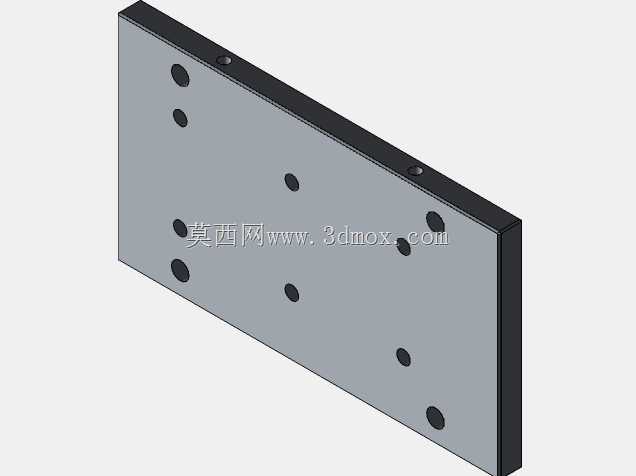

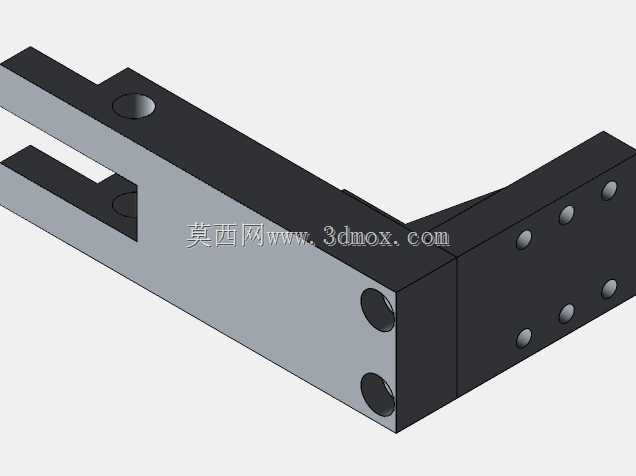

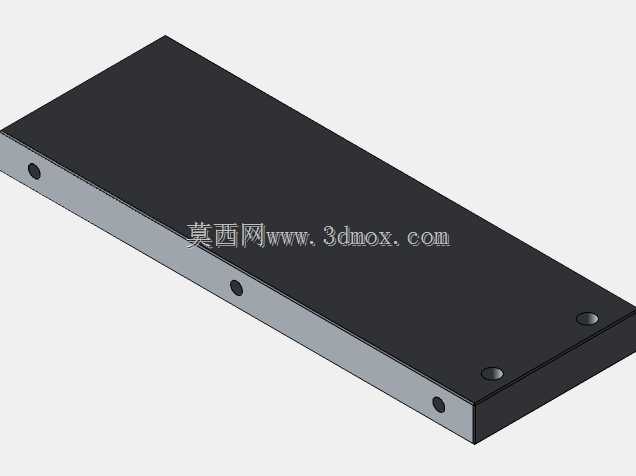

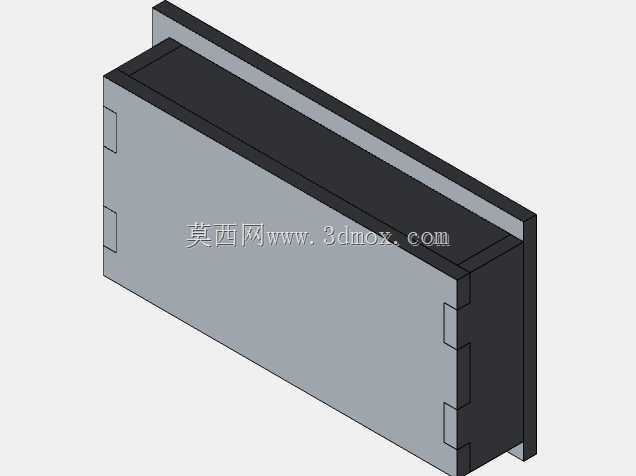

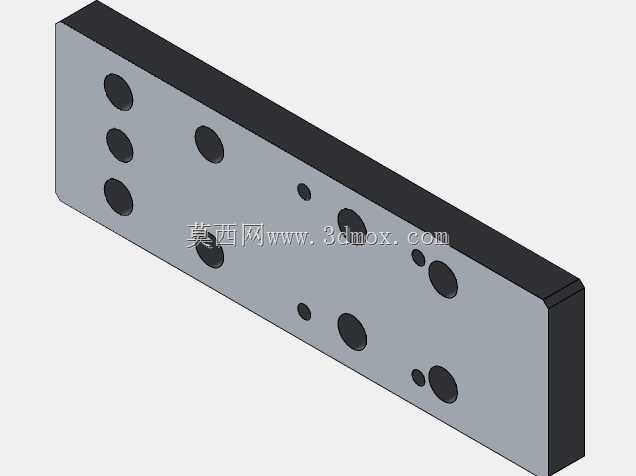

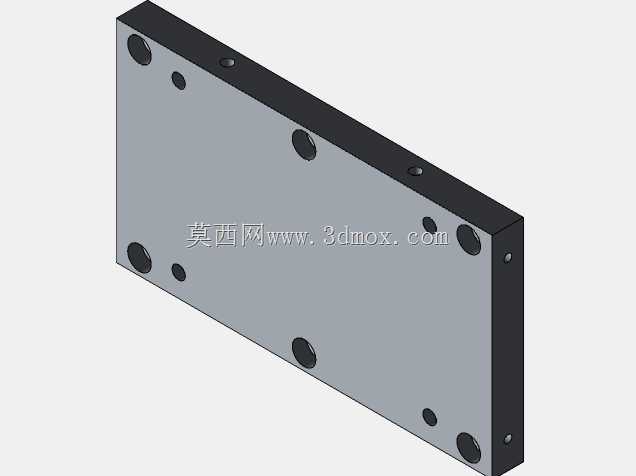

　　完全满足精密小零件的终加工精度要求。设备的整体布局采用卧式床身结构，底部为钢板焊接的一体式机柜底座，内部预留了电控系统、冷却系统、排屑空间的安装位置，底座上平面经过精磨处理，作为所有运动模组的安装基准面，安装时需要保证底座平面的平面度误差不超过0.05mm/米，避免后续运动模组安装后出现平行度偏差。床身左侧布置的是固定式精车主轴单元，采用高转速精密主轴头搭配伺服电机驱动，主轴端可装夹成型车刀，负责工件一端的外圆精车与倒角加工；对应的右侧布置同规格的可移动主轴单元，通过线性导轨与滚珠丝杠副连接进给伺服电机，可根据待加工工件的长度调整左右主轴的间距，调整行程范围覆盖0-220mm，适配不同长度规格的工件加工需求。在小直径轴类、套类通讯接插件、精密五金零件的批量加工场景里，这类双头精车倒角设备的应用占比正在逐年提升，区别于传统单主轴车床需要二次装夹调头加工的工序逻辑，该设备从结构布局上就针对两端同时加工的需求做了定向优化，能在一次工件装夹定位的流程里，完成两端外圆精车、端面倒角的同步加工，从根源上规避二次装夹带来的同轴度误差，也能大幅压缩单件加工的辅助工时。从实际产线的适配性来看，这类设备主要对接的是直径30mm以内、长度不超过200mm的细长轴类、小型套类零件加工，常见于通讯连接器插针、小型电机轴、五金精密销轴的量产工序，加工后的端面倒角粗糙度可稳定达到Ra1.6，外圆精车的尺寸公差能控制在0.02mm以内，

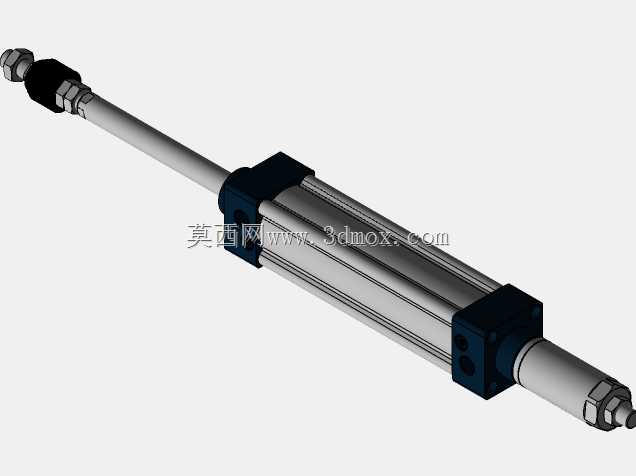

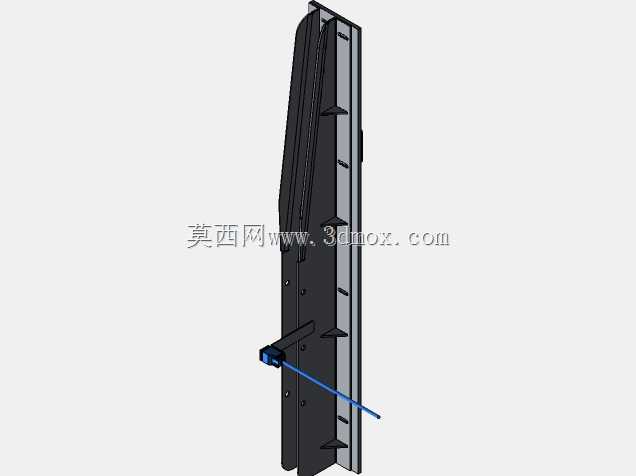

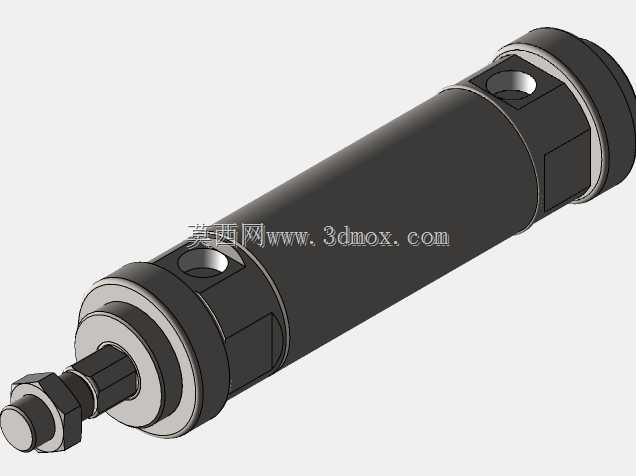

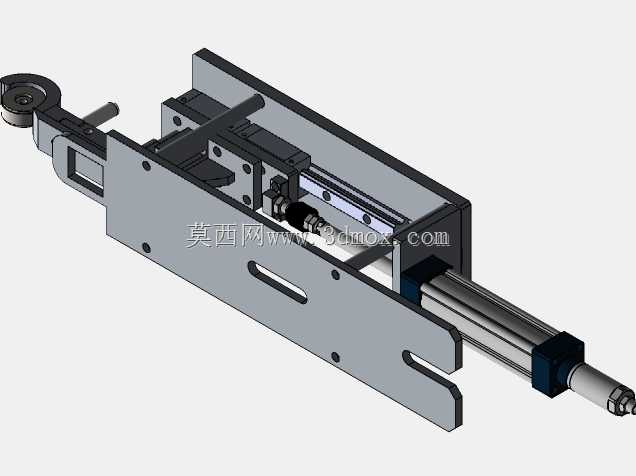

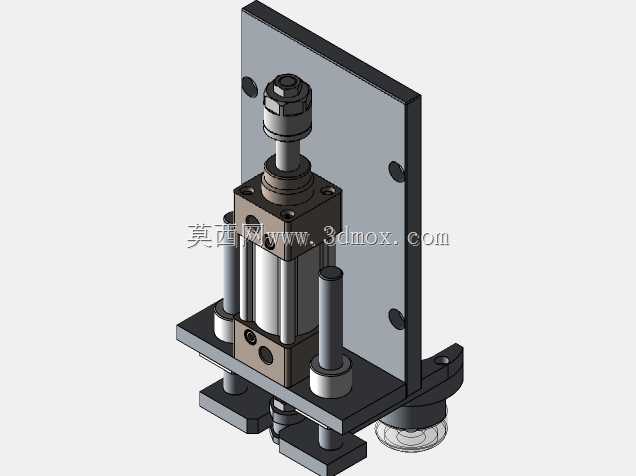

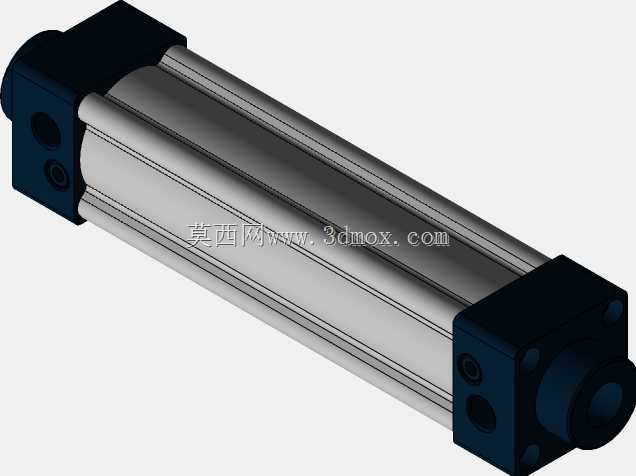

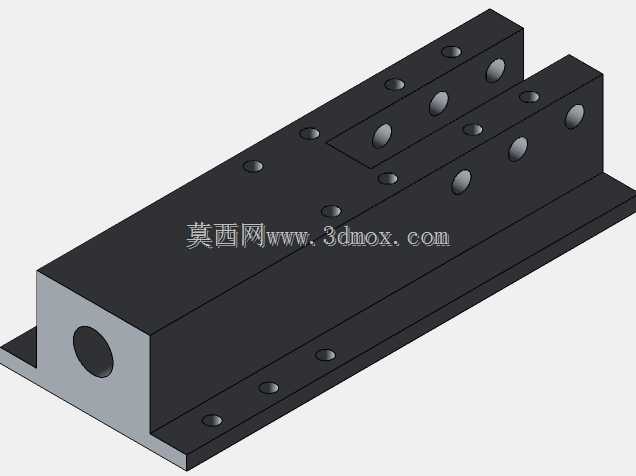

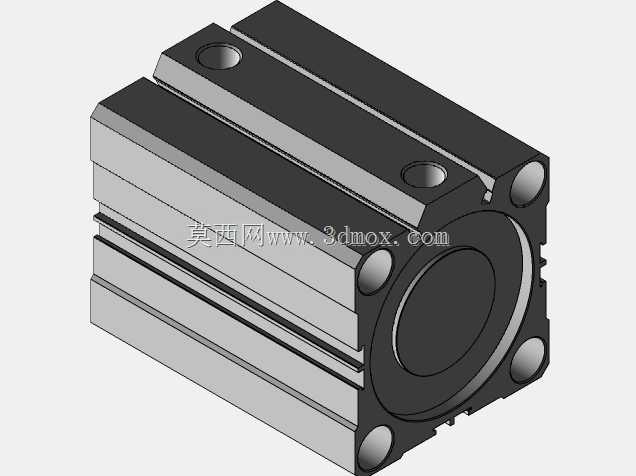

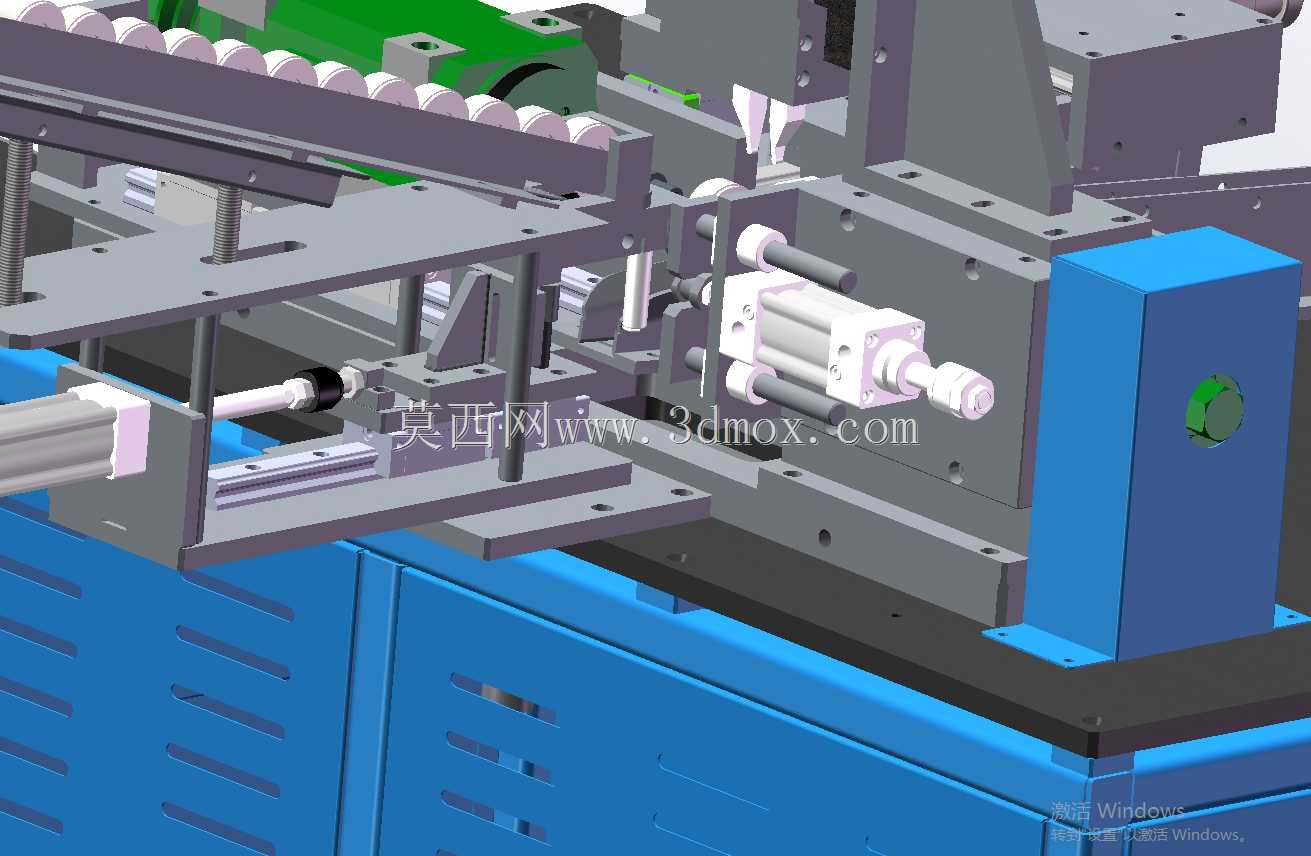

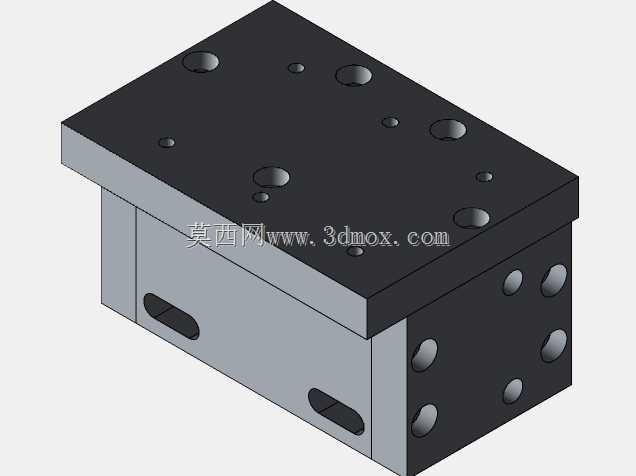

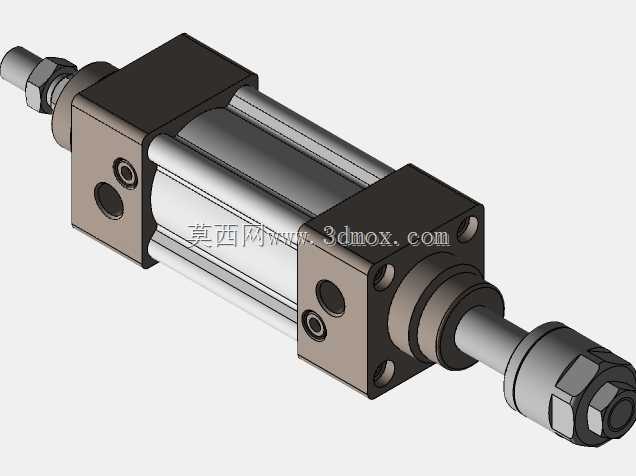

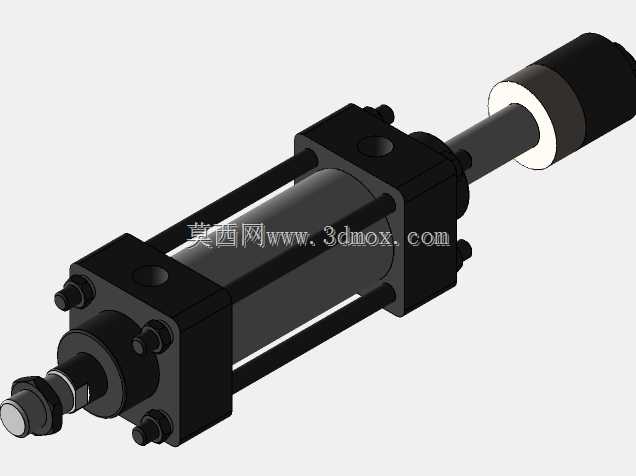

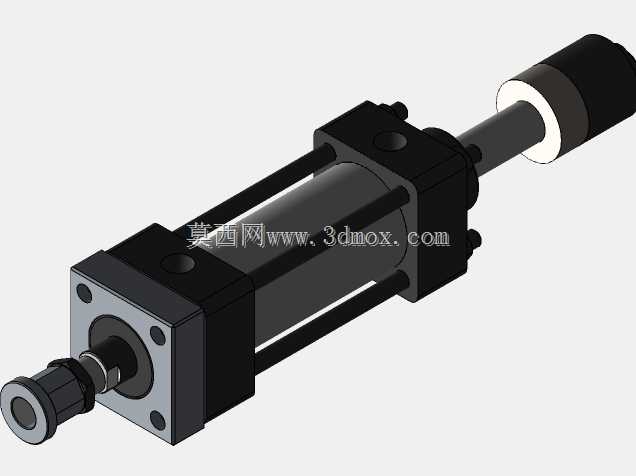

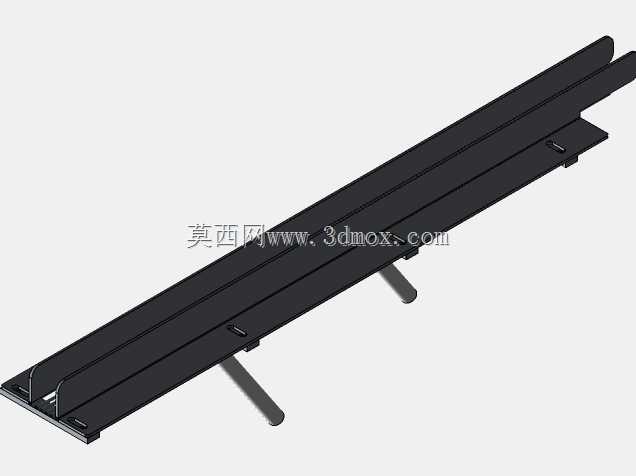

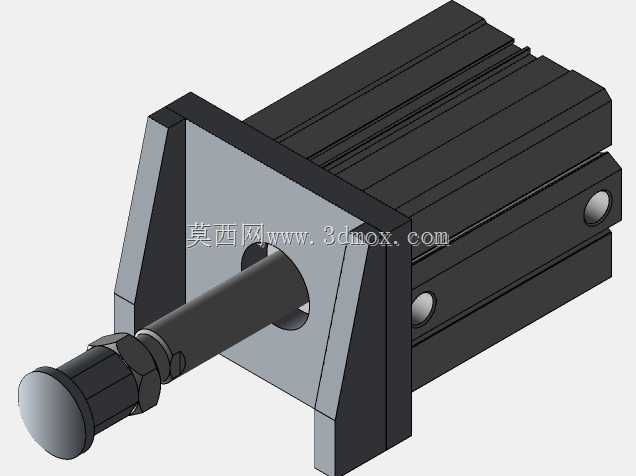

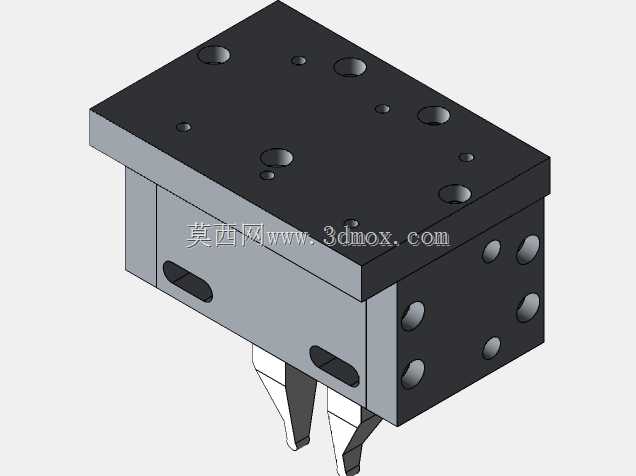

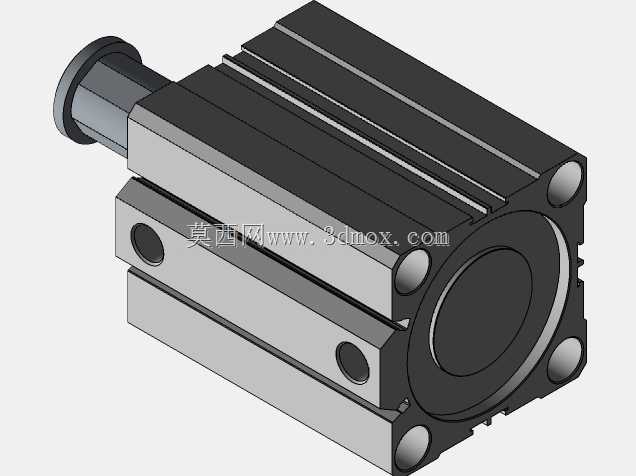

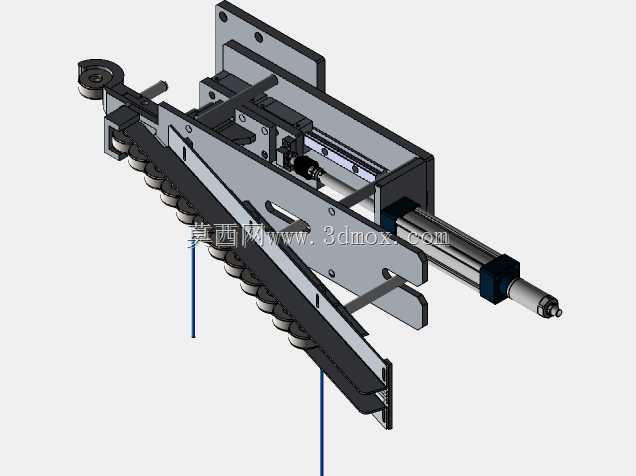

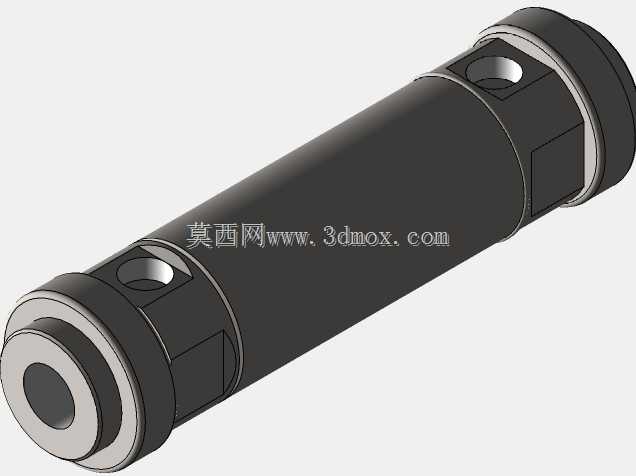

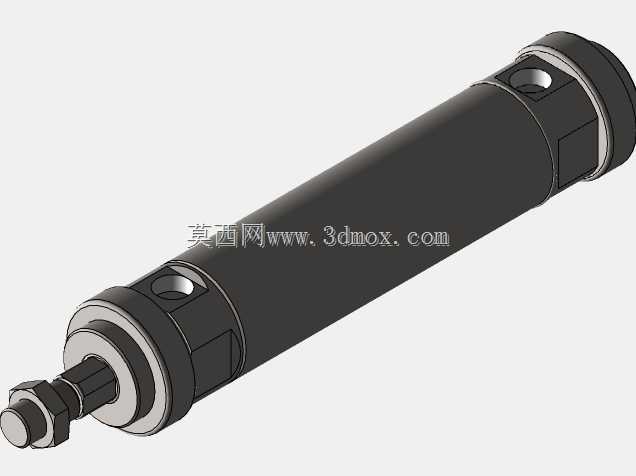

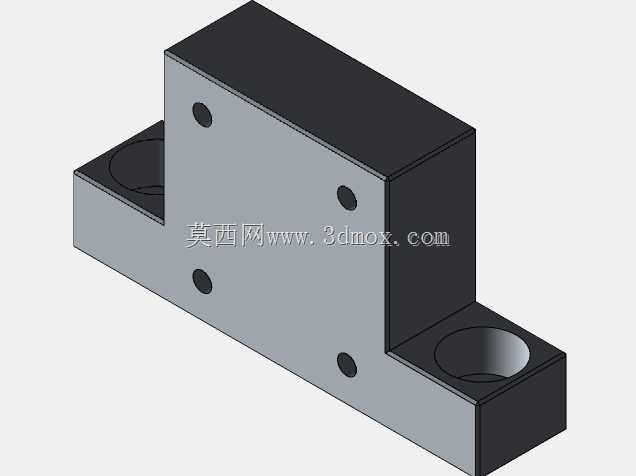

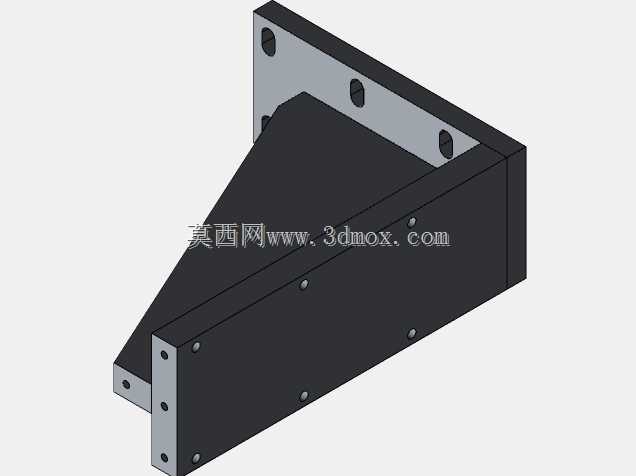

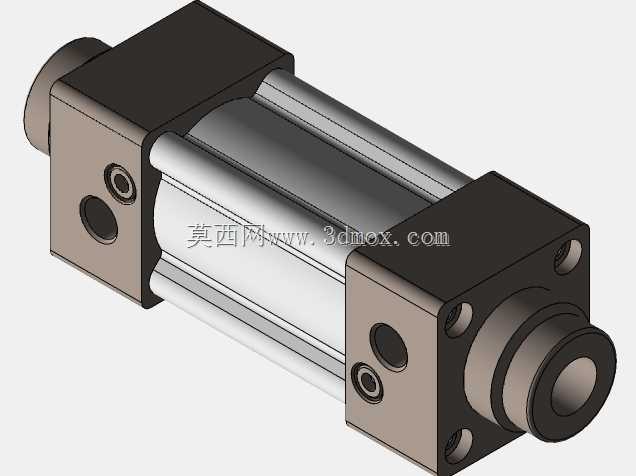

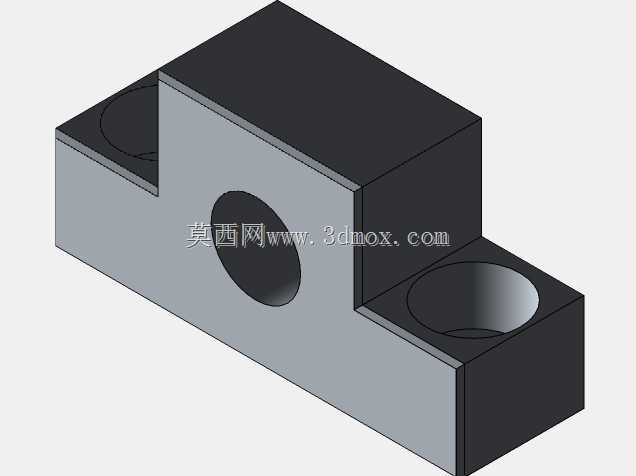

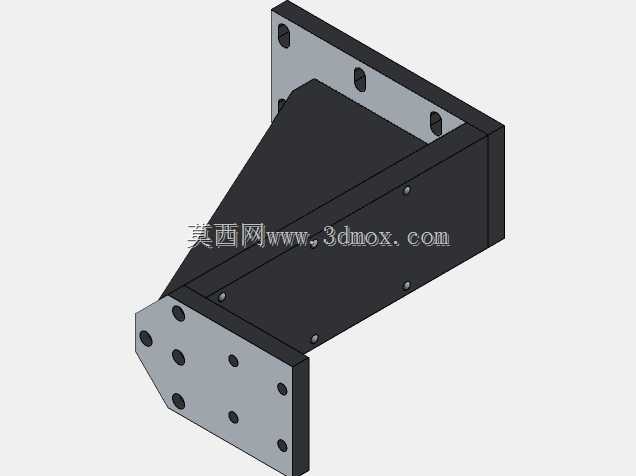

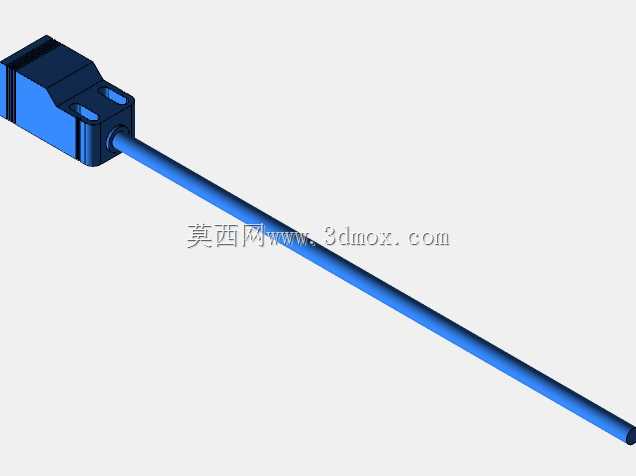

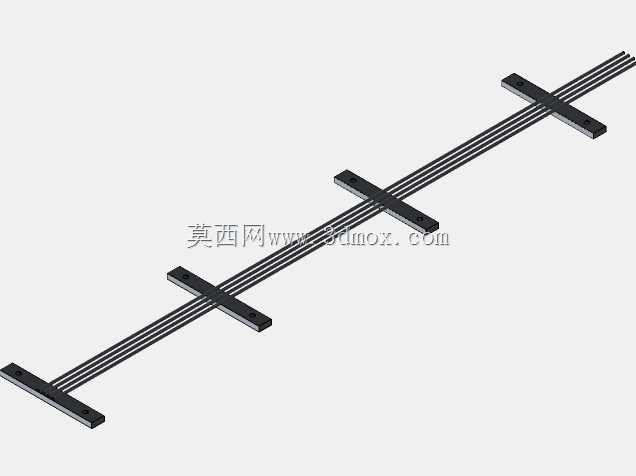

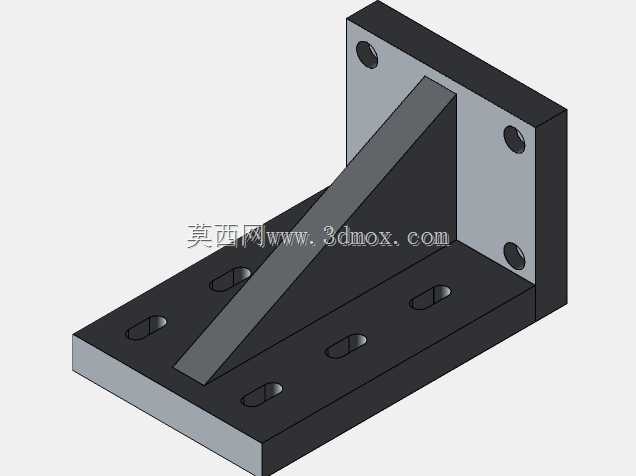

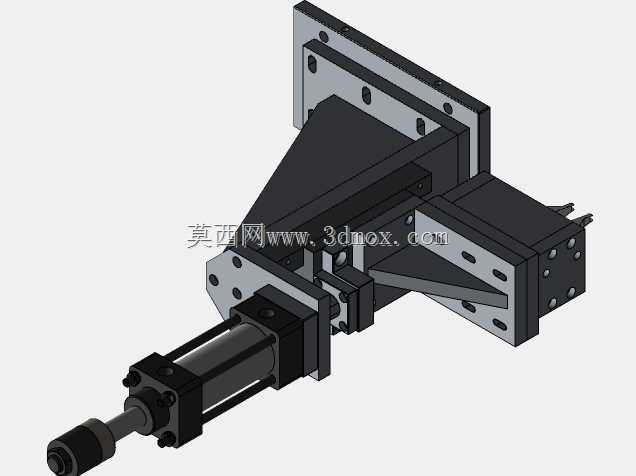

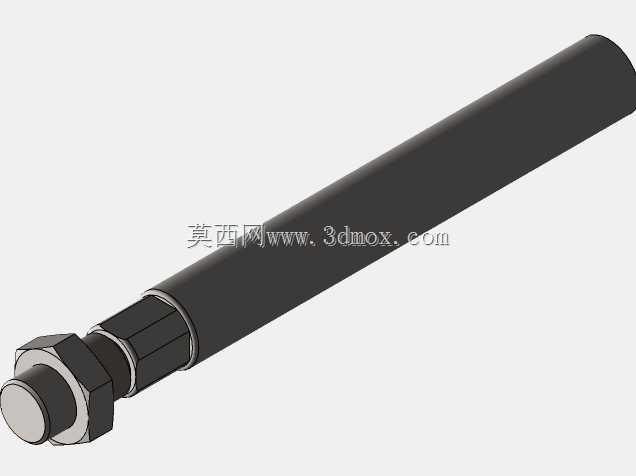

　　工件的上料与定位采用斜置式料道搭配气动推料机构，料道根据工件的外形做仿型开槽，工件可依靠自重沿料道滑入定位工位，之后由气动夹紧机构完成工件的径向定位与夹紧，夹紧力可通过调压阀根据工件材质调整，避免薄壁类零件装夹变形。设备的上下料动作与主轴进给动作通过PLC做时序联动，当工件完成夹紧后，左右主轴同时进给完成车削倒角加工，加工完成后主轴退回，夹紧机构松开，成品工件沿落料槽滑入收料盒，同时下一个待加工工件被推入定位工位，整个加工循环的节拍可控制在8-15秒/件，相比传统单主轴车床加工效率提升120%以上。从设计思路上看，该设备的结构做了多处针对性的刚性优化：主轴安装座采用整体铸铁件加工，相比焊接件的抗震性提升40%以上，

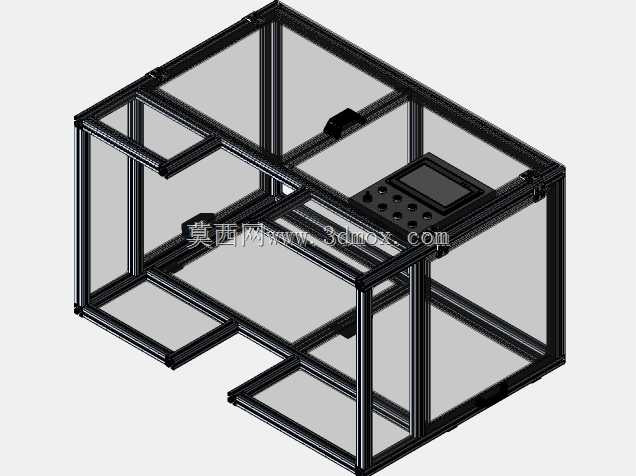

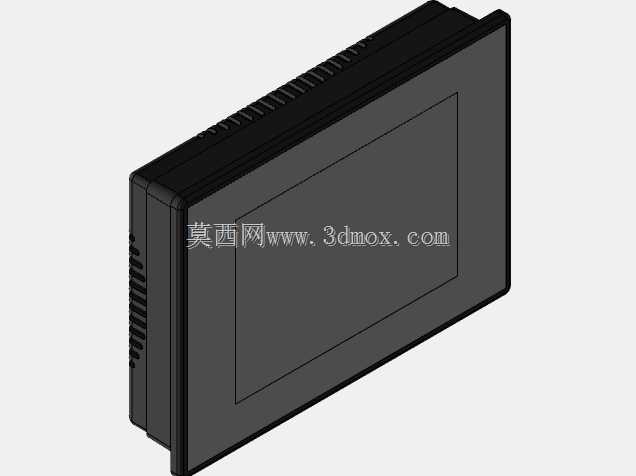

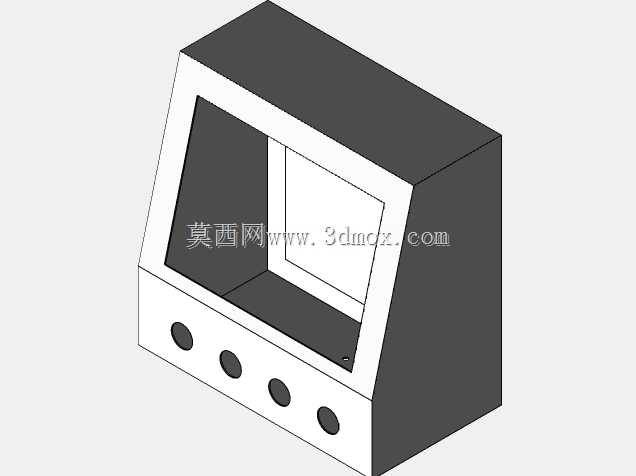

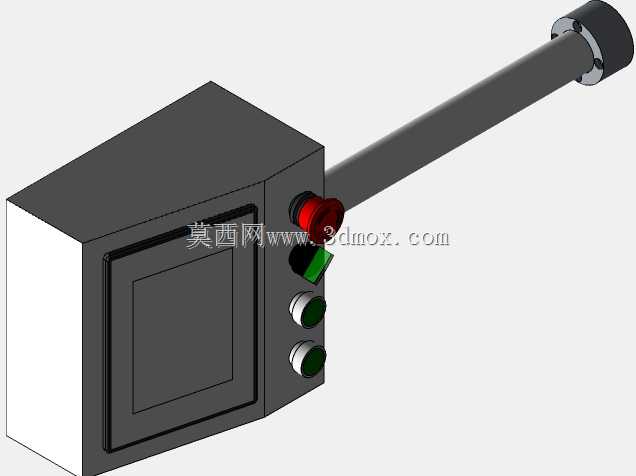

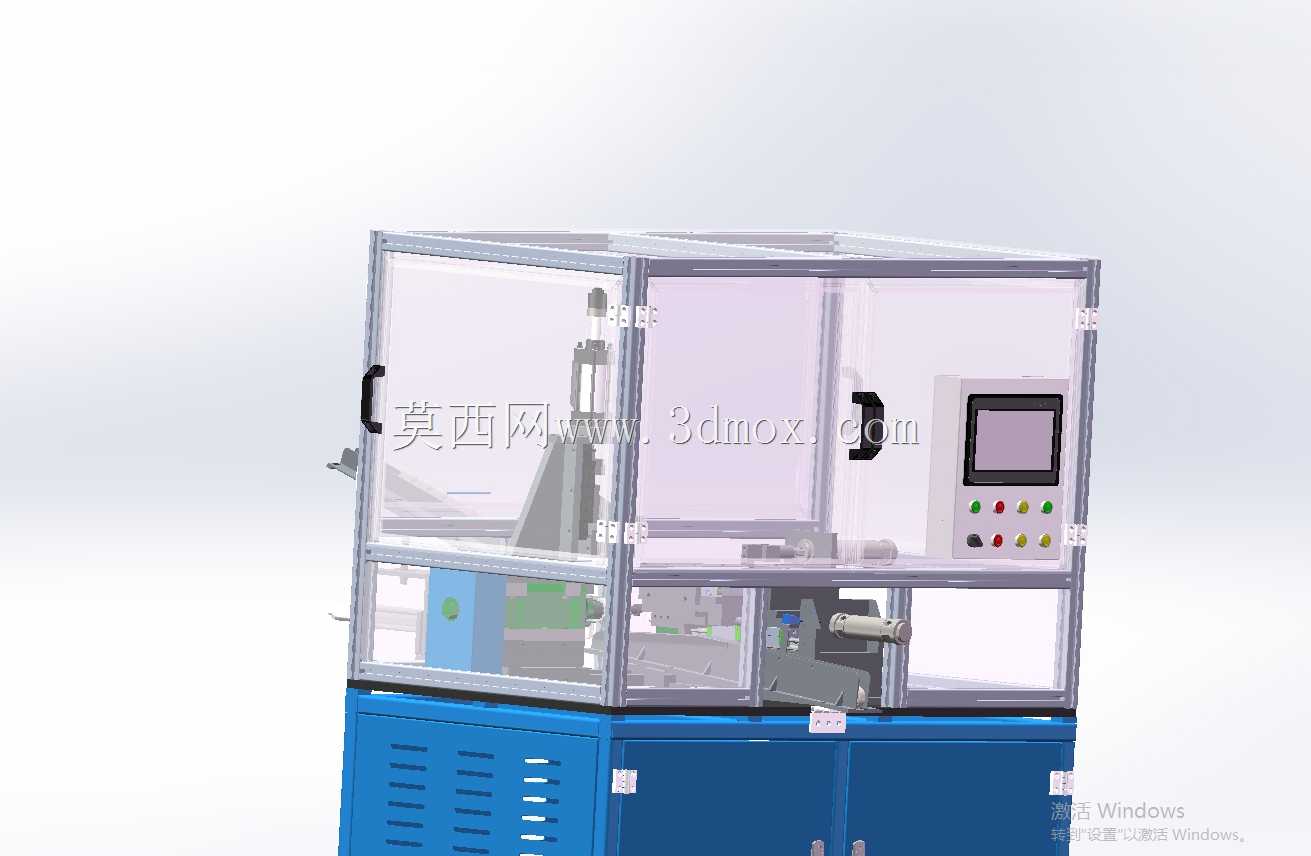

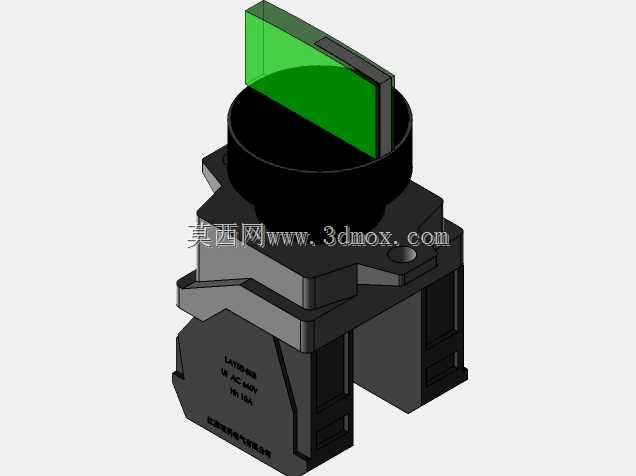

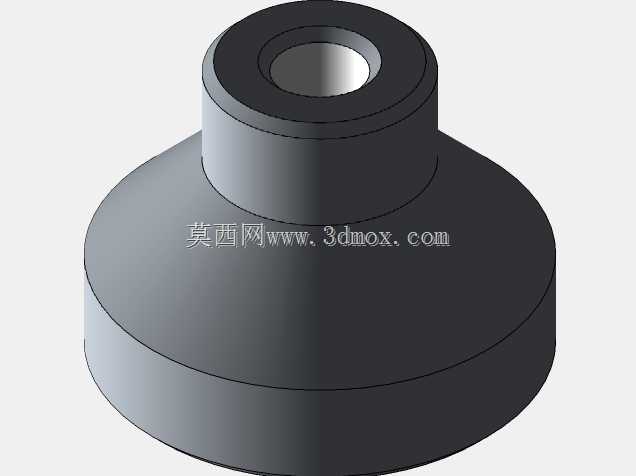

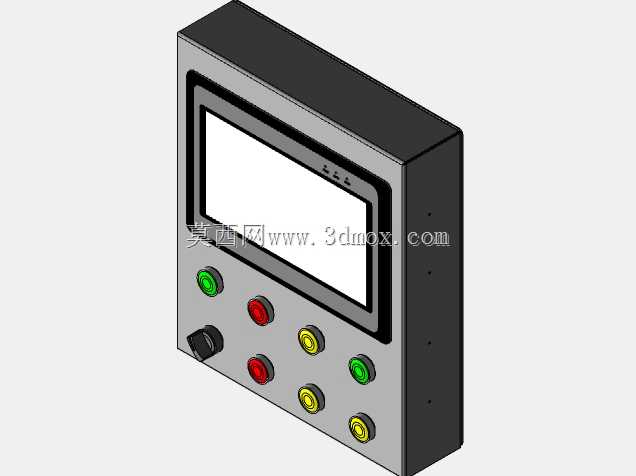

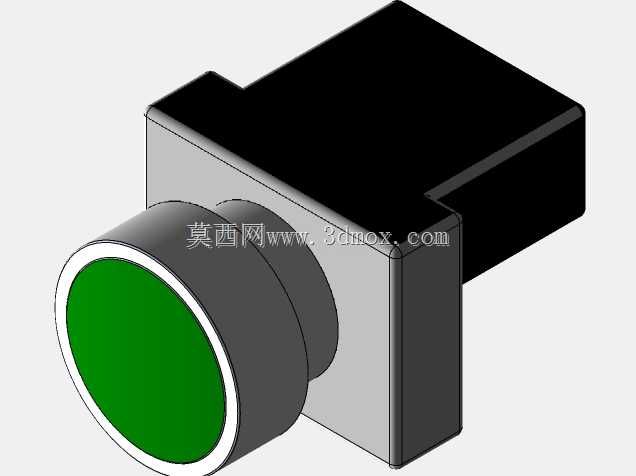

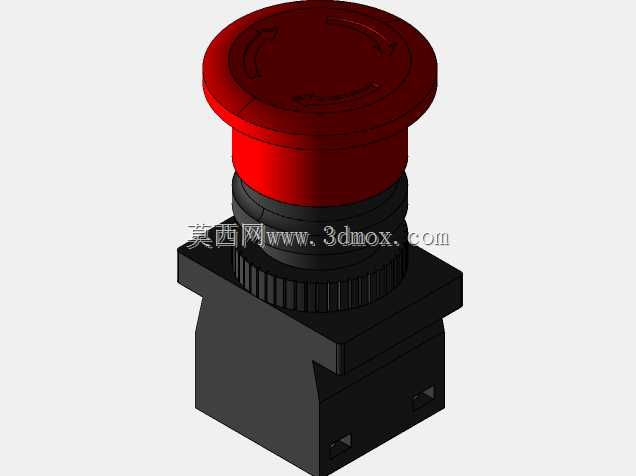

　　能有效降低高速精车时的振刀纹；所有运动导轨都配备了刮屑板与自动润滑接口，可在设备运行时定时定量补充润滑脂，降低导轨磨损速度，延长设备维护周期；设备的操作面板布置在机柜前侧的倾斜面上，符合人体操作高度，操作人员站在设备正面即可完成参数调整、上料异常处理等操作，不需要频繁移动位置。安装边界方面，设备整体外形尺寸控制在长1200mm、宽800mm、高1400mm的范围内，占地面积不到1平方米，对车间场地的适配性很强，不需要做特殊的地基处理，只要放置在硬化的水平地面上，调整底部脚杯保证水平即可投入使用；设备后侧预留了电源接口、压缩空气接口与冷却管路接口，外接电源为380V三相交流电，压缩空气压力要求0.5-0.7MPa，

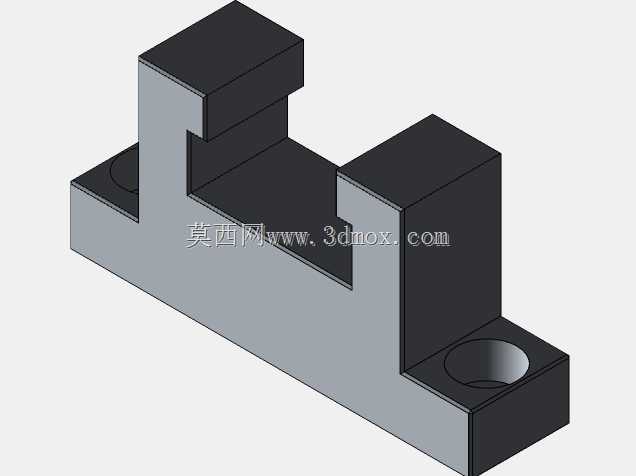

　　可直接对接车间现有公辅管线，不需要额外配置专用配套设施。在实际调试过程中，需要重点校准左右主轴的同轴度，保证两主轴的回转中心重合度误差不超过0.01mm，否则加工后工件会出现两端不同轴、倒角大小不均的问题；进给丝杠的反向间隙需要调整到0.005mm以内，保证进给尺寸的一致性；夹紧机构的定位块需要根据工件直径做仿型配做，保证工件装夹后不会出现径向窜动。这类设备相比通用数控车床，虽然加工适配范围较窄，仅针对小型轴套类零件的两端车削倒角工序，但在对应细分工序里的加工效率、加工精度稳定性、设备投入成本都有明显优势，非常适合3C通讯、小型五金、精密汽配等行业的批量零件加工场景，能有效替代传统的人工倒角、单台车床加工的工序，降低人工操作的劳动强度，减少人为因素带来的加工质量波动。
