高精密小型磨削加工设备结构设计

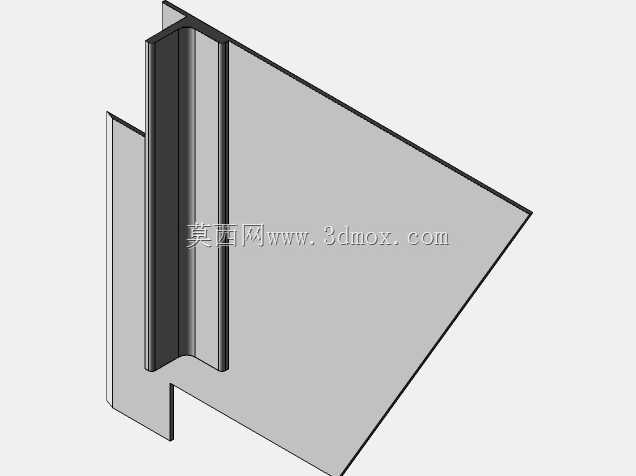

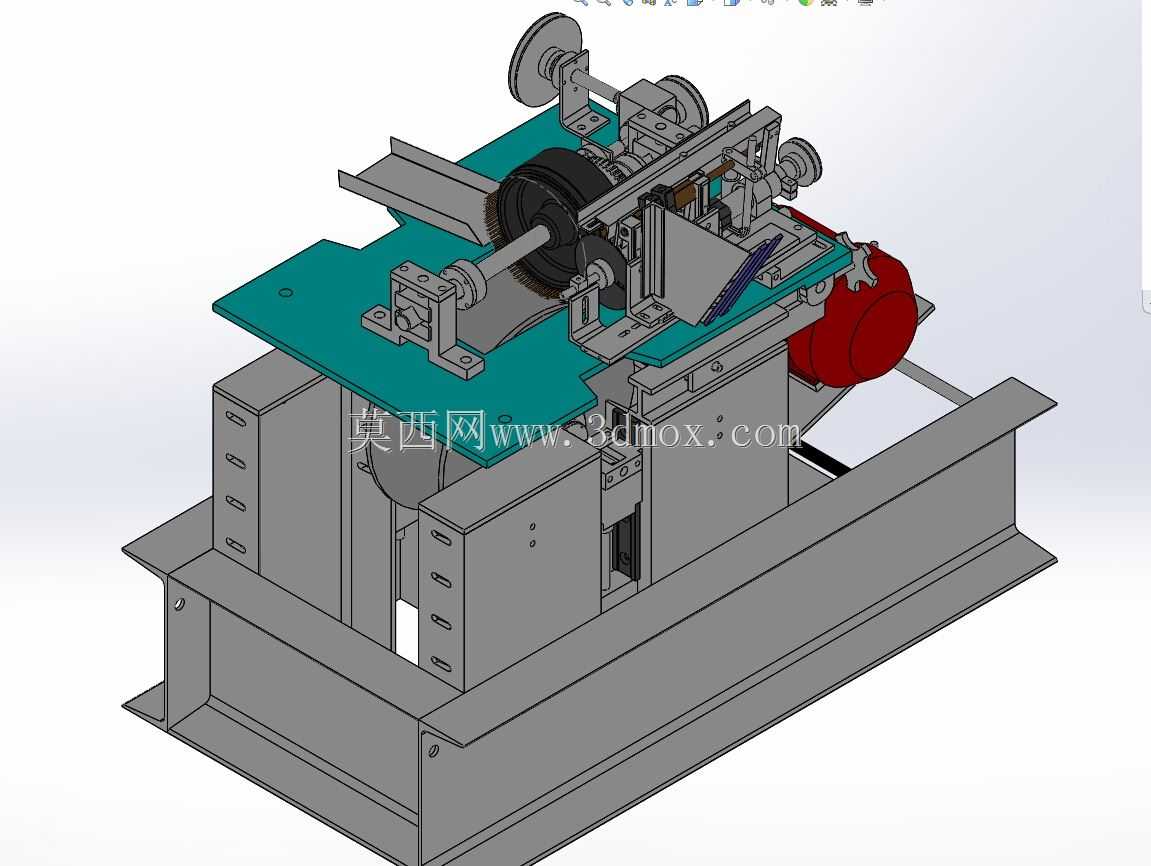

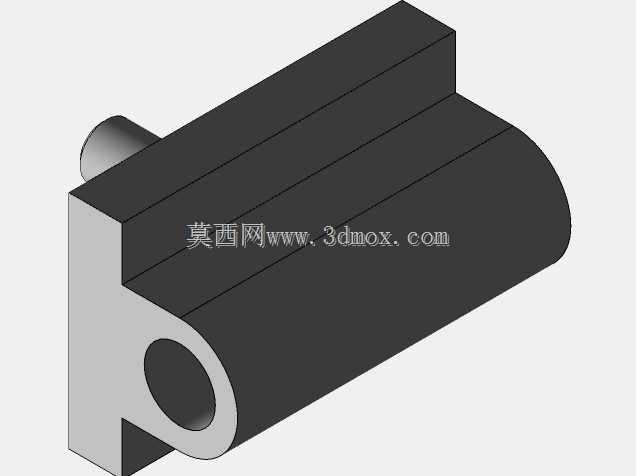

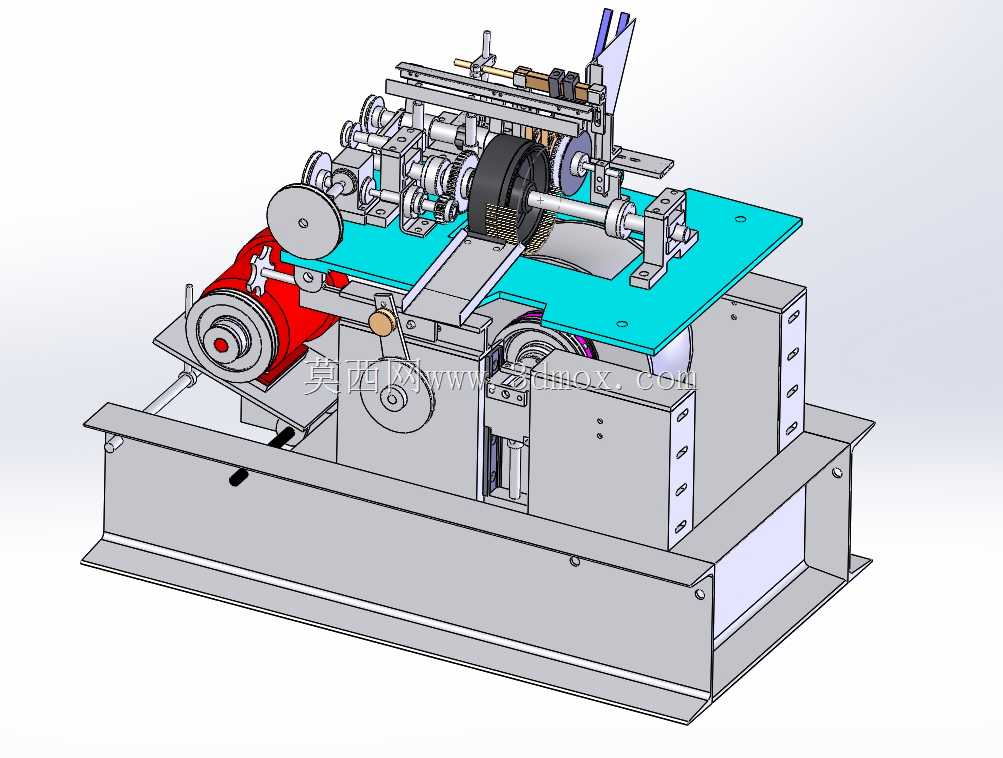

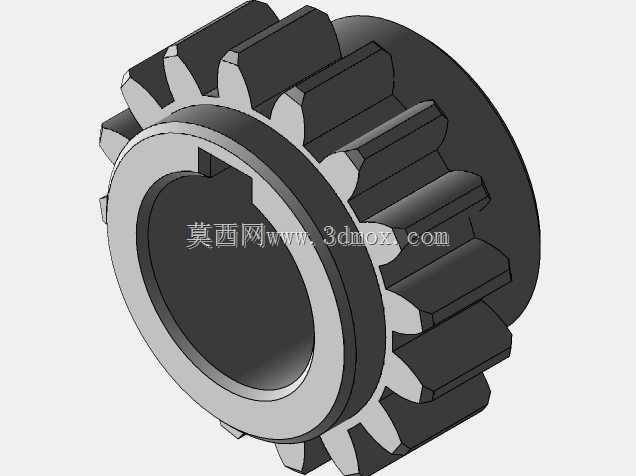

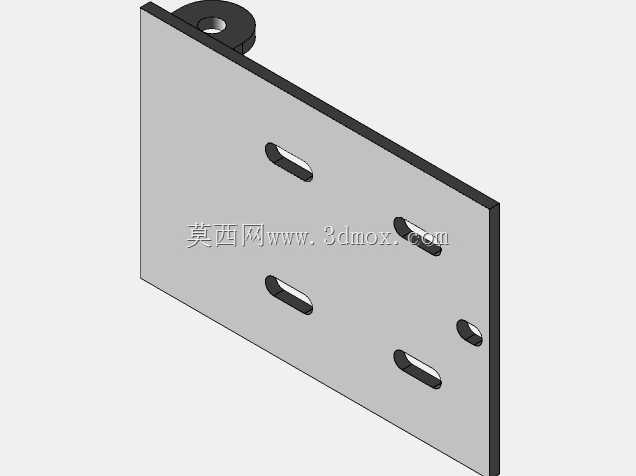

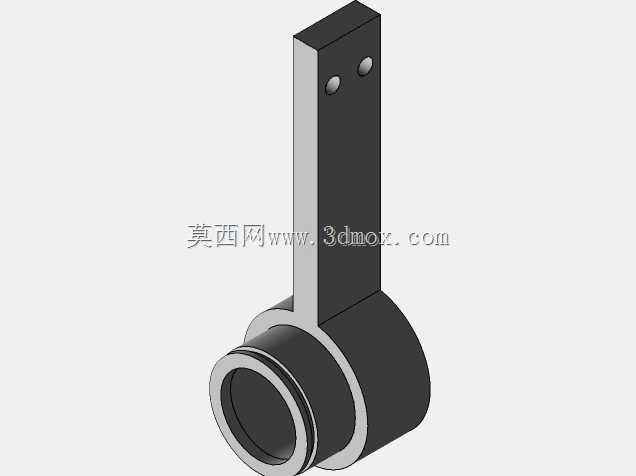

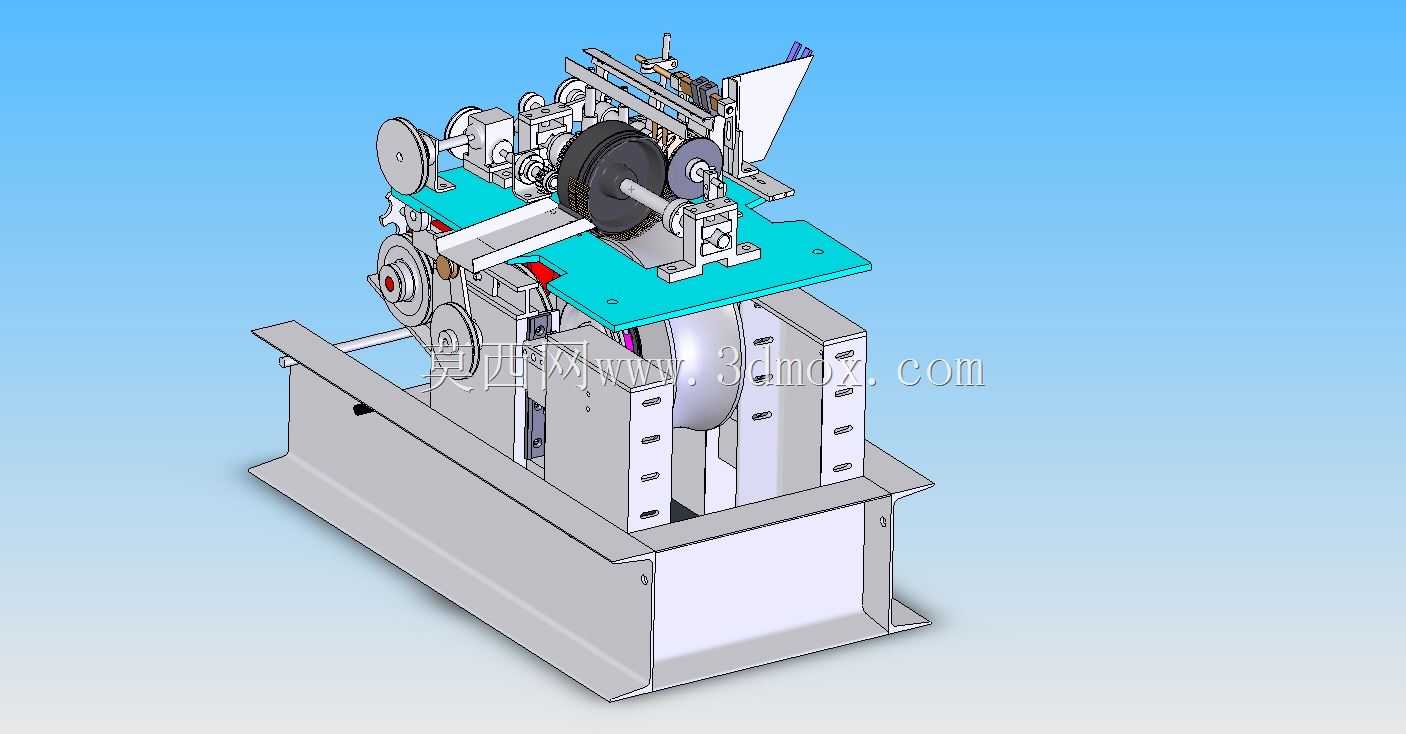

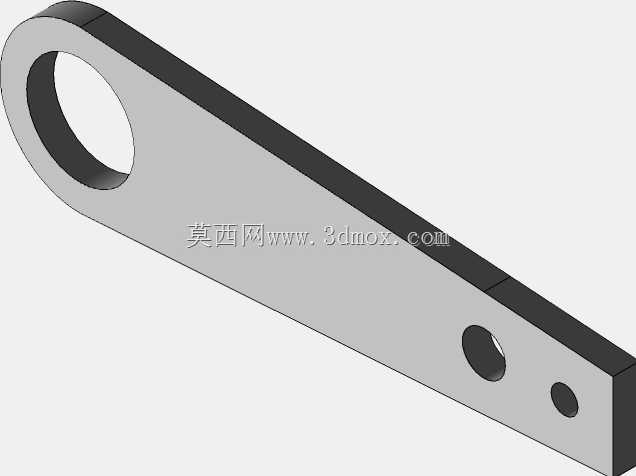

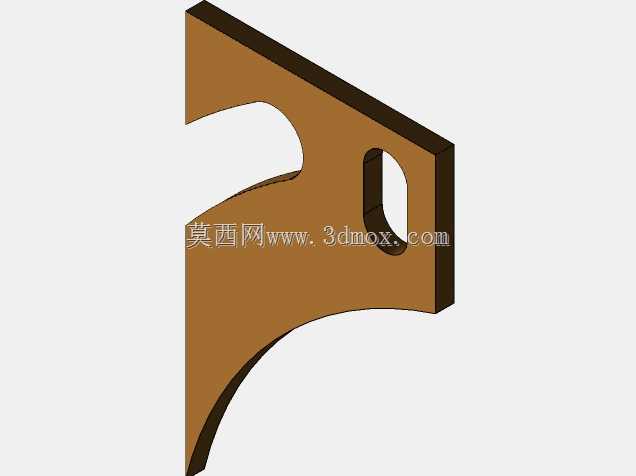

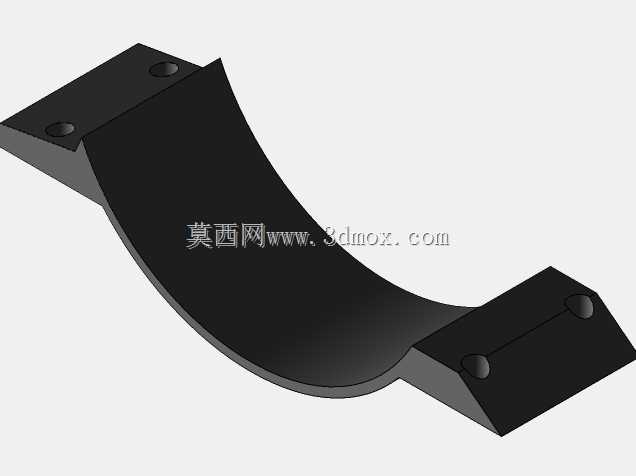

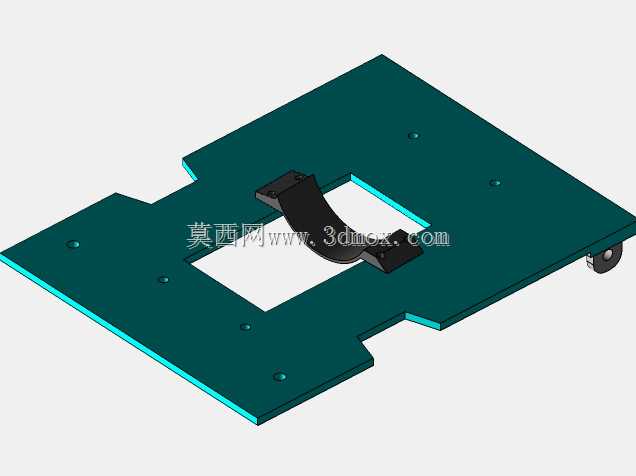

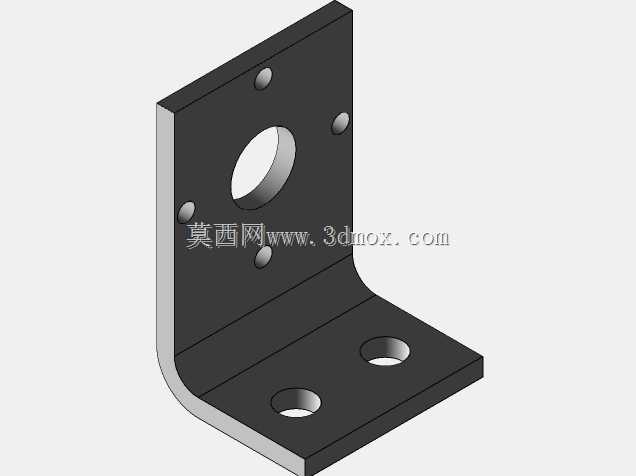

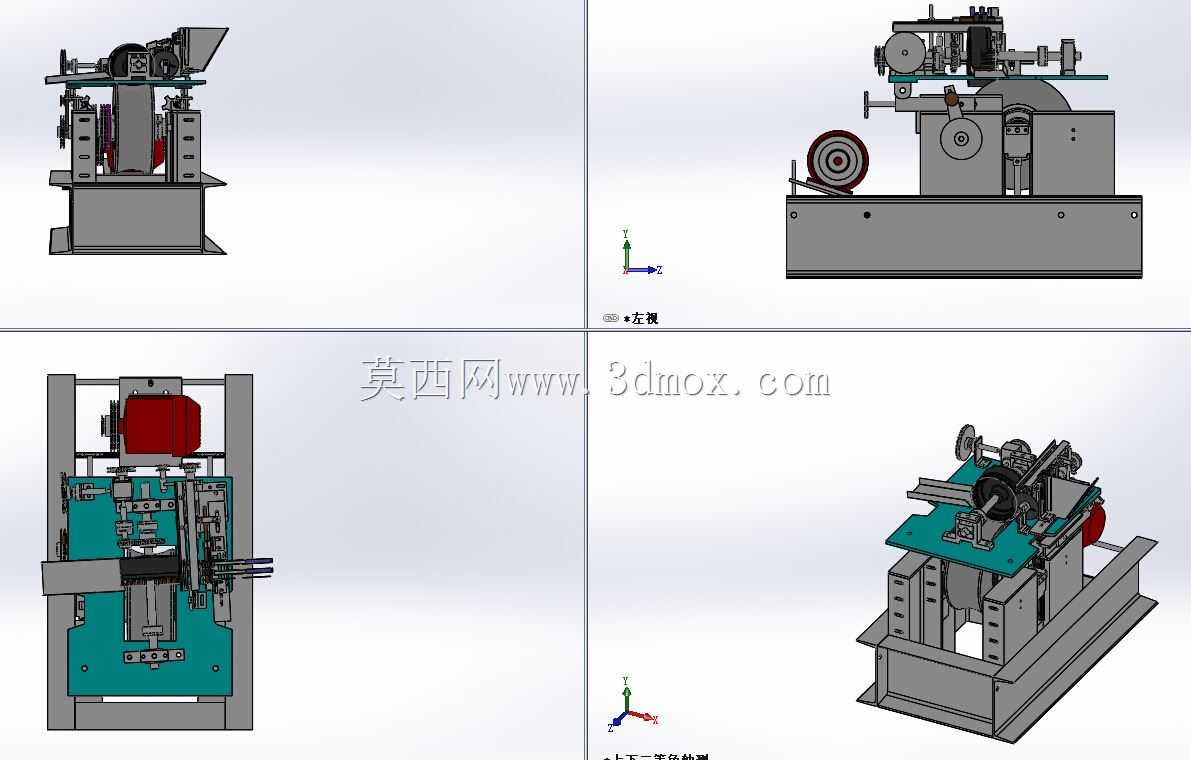

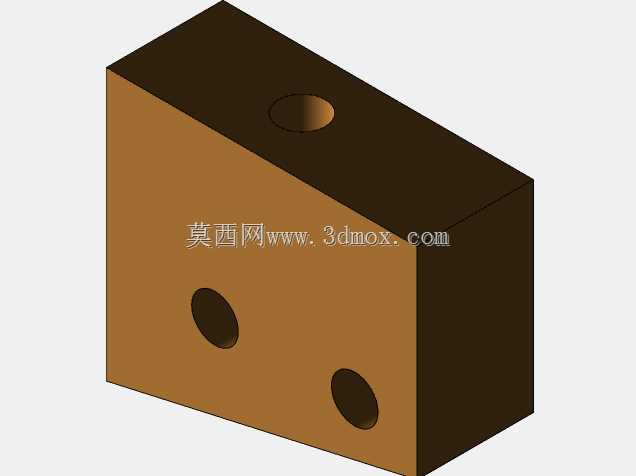

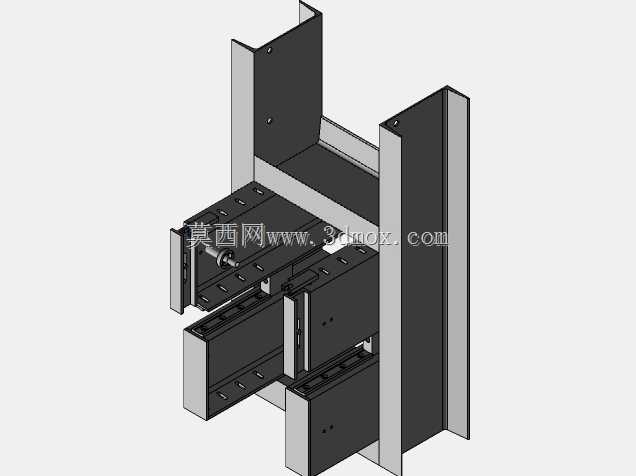

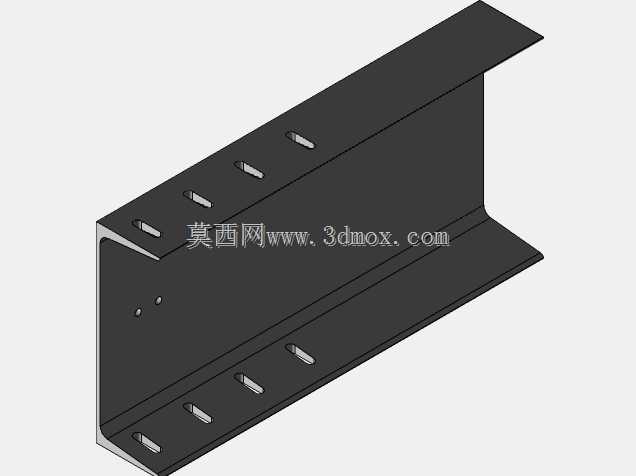

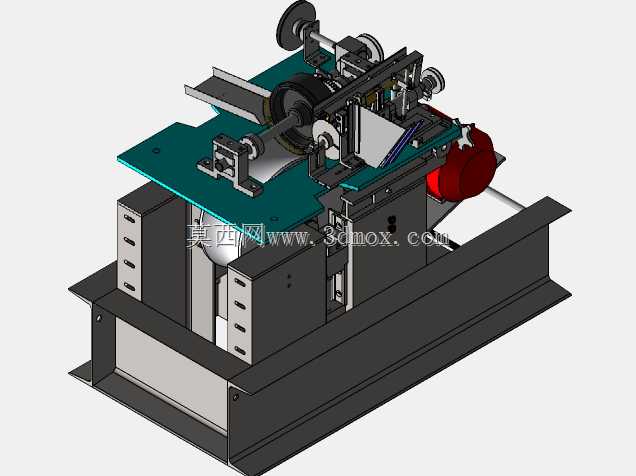

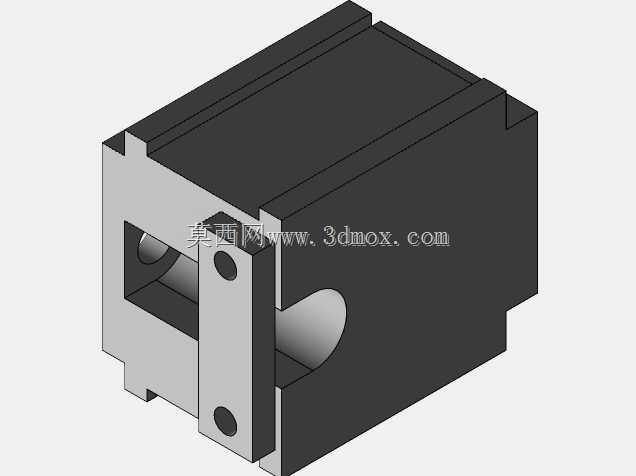

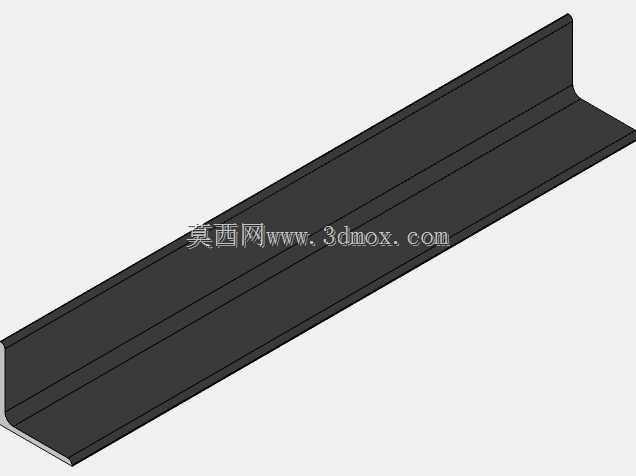

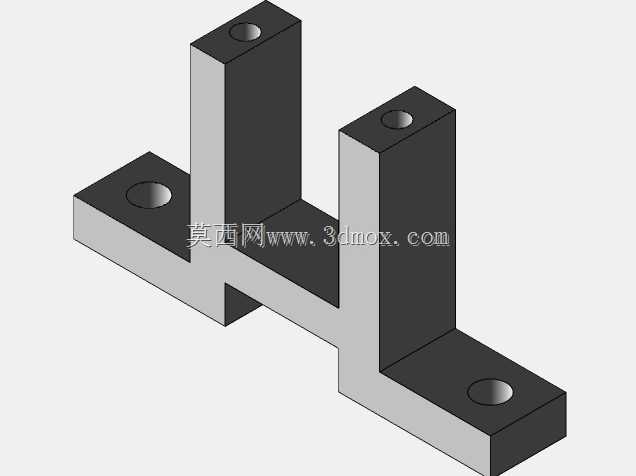

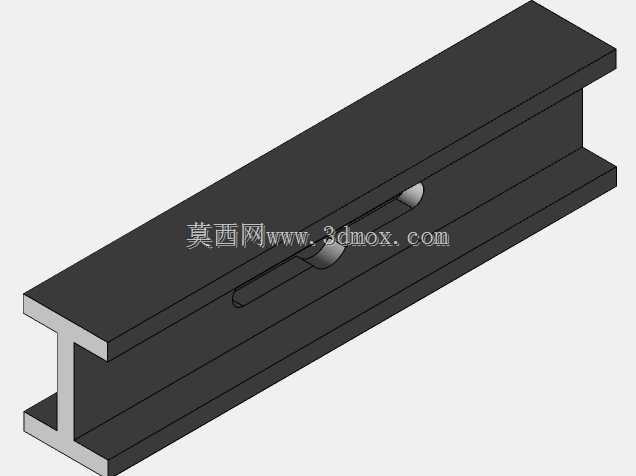

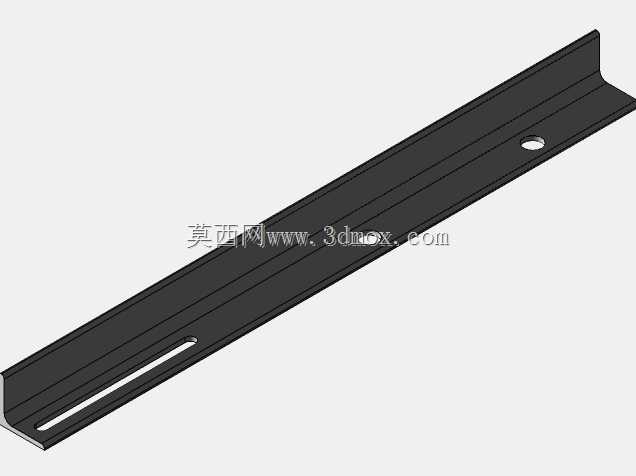

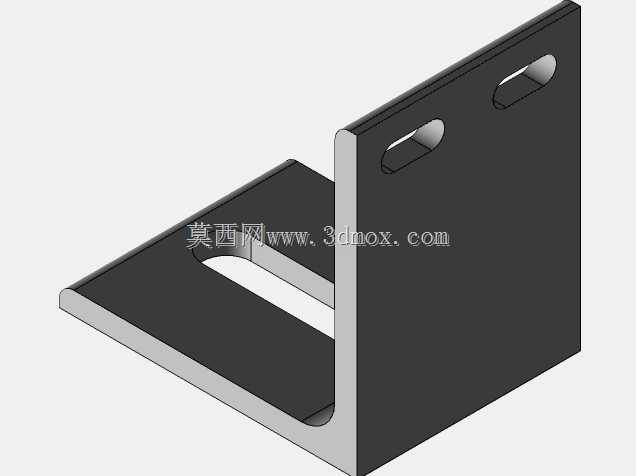

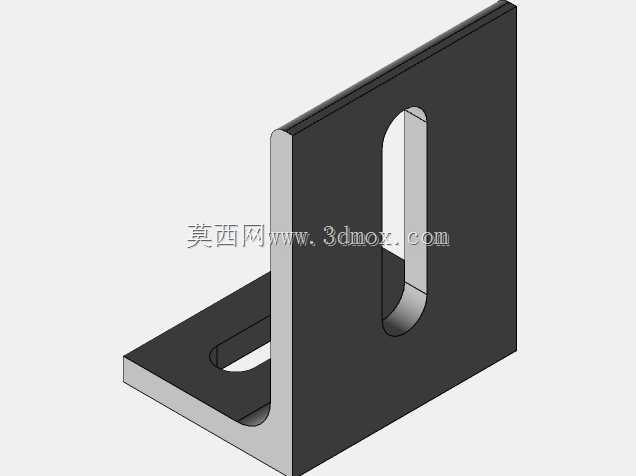

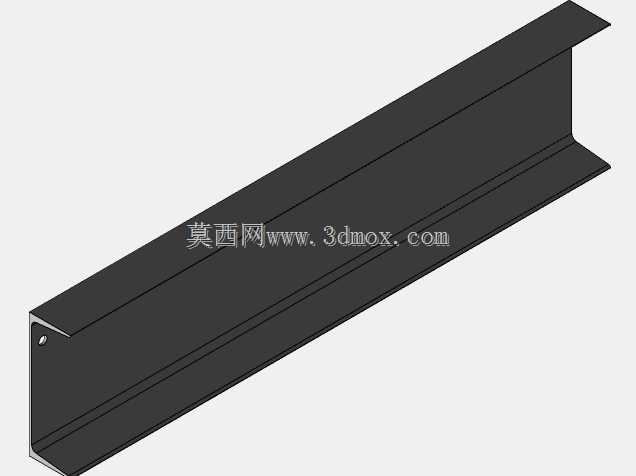

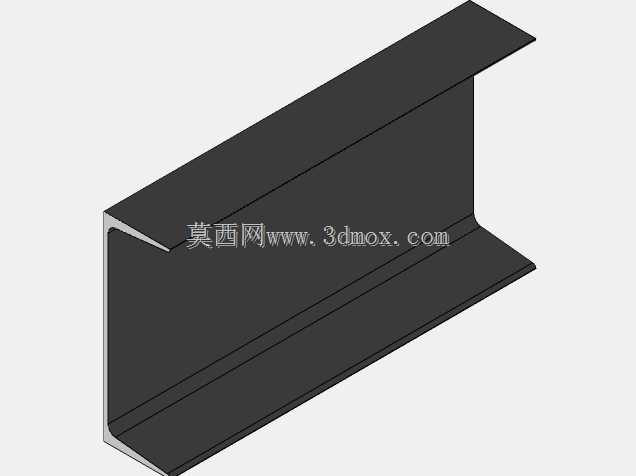

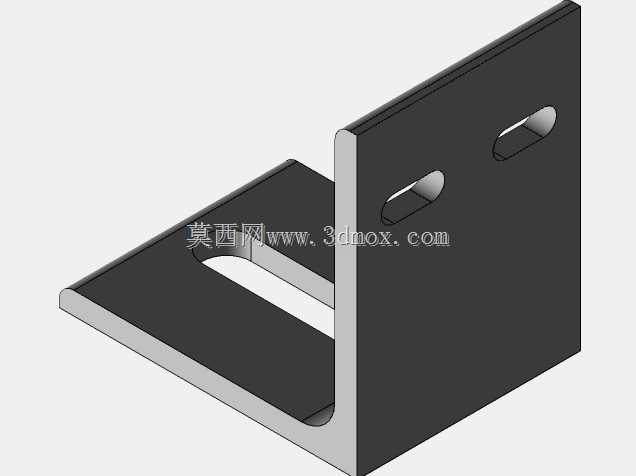

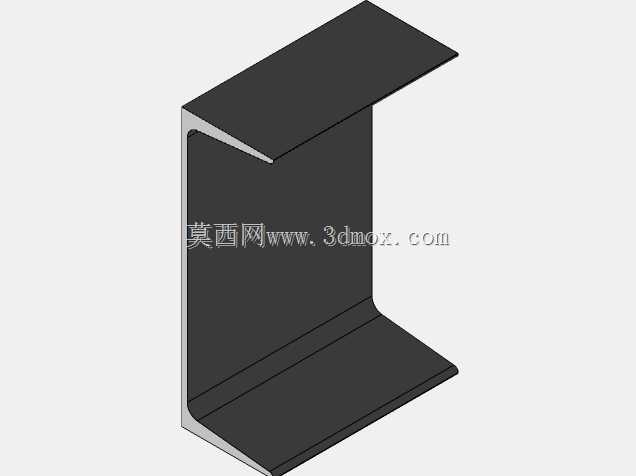

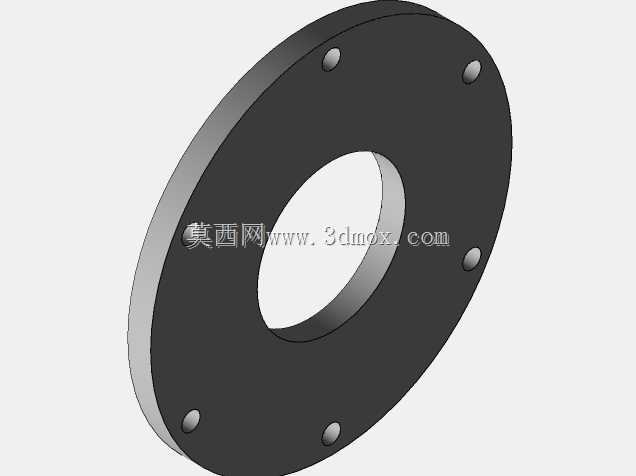

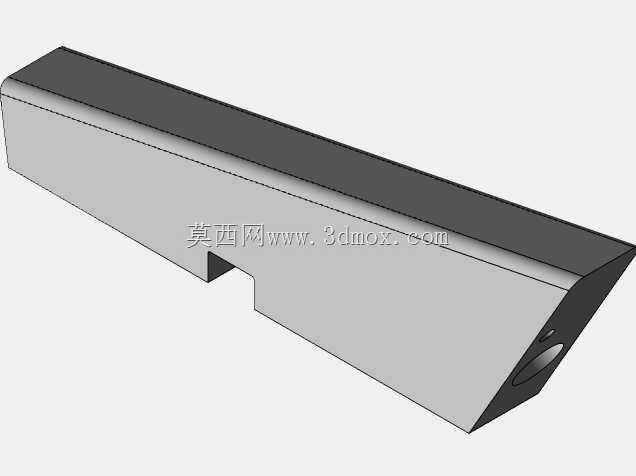

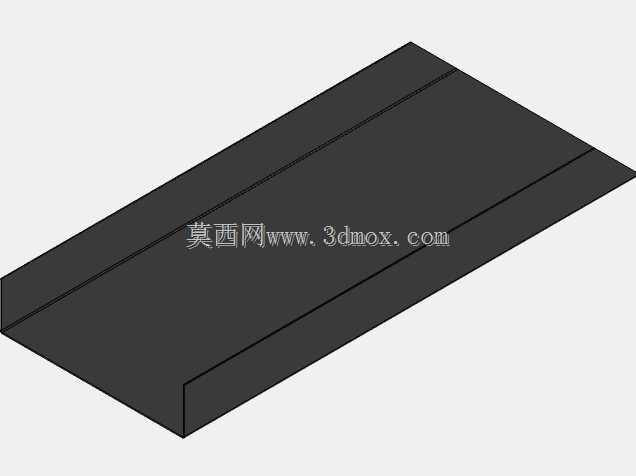

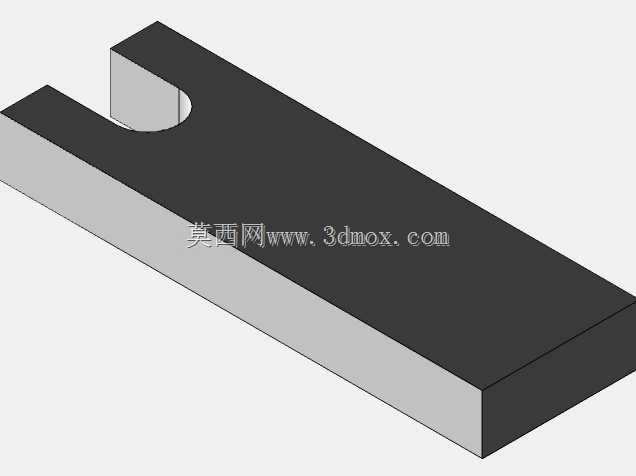

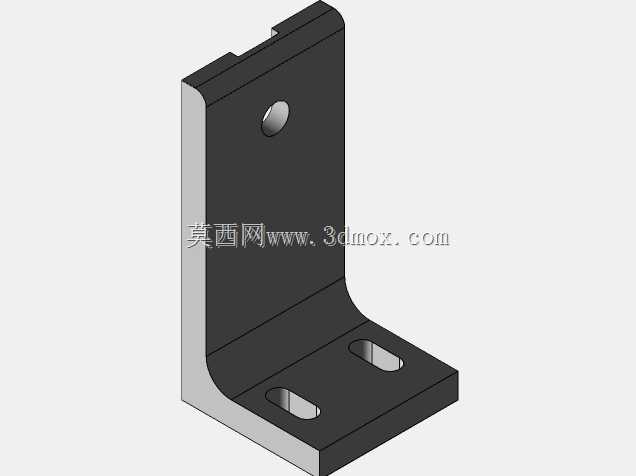

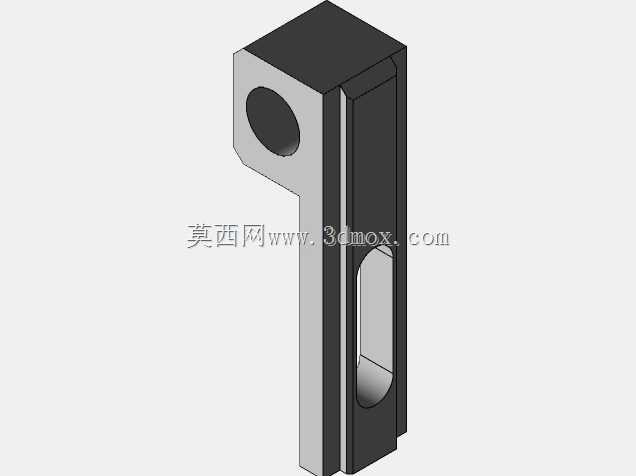

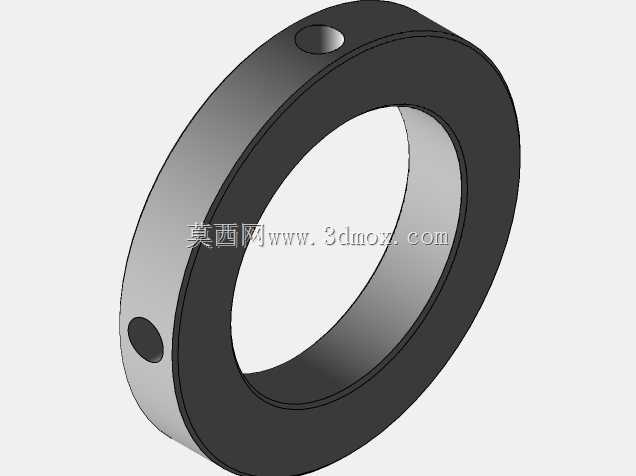

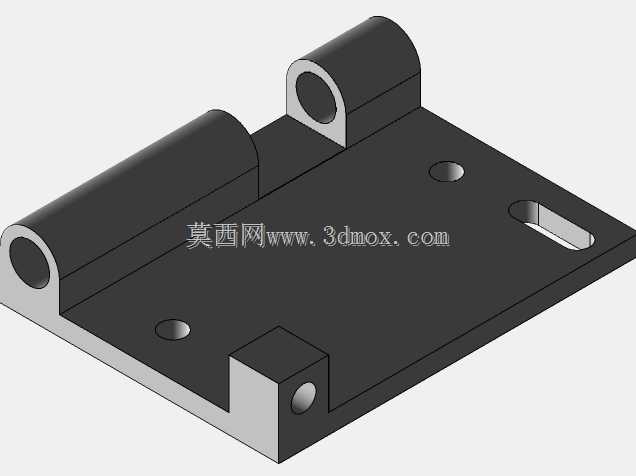

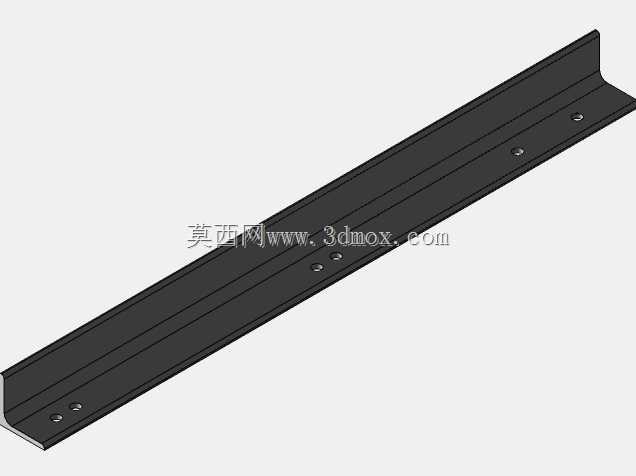

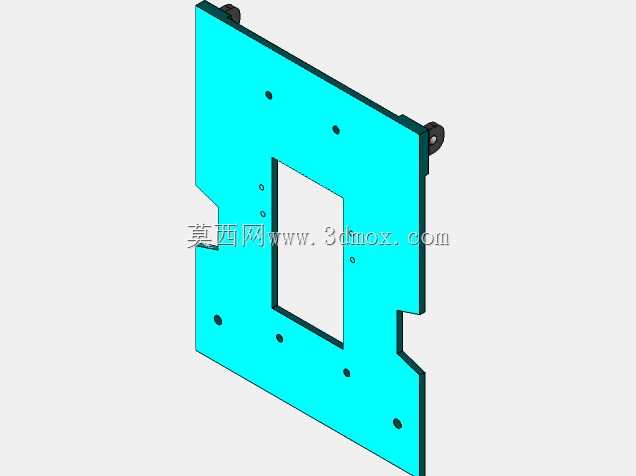

　　在精密零部件的小批量加工、精密工装夹具修配、小型五金零件端面及外圆精磨工序场景中，这类小型精密磨削设备的应用覆盖了电子接插件、精密仪表零件、小型传动件的终加工环节，相比大型外圆磨、平面磨，它的占地空间更小，操作工位更紧凑，适合小型加工车间、精密维修工位、实验室试制场景的加工需求。从结构设计逻辑来看，整个设备采用下重上轻的布局思路，底部采用箱型焊接床身作为整体承载基础，床身内部预留了配重与电气安装空间，侧壁开设的长条形安装孔用于调整上部磨头组件的前后进给行程，床身底部的延伸安装边可以通过膨胀螺栓直接固定在混凝土地面或者加厚铸铁工作台上，避免高速磨削时产生的共振影响加工表面粗糙度。上部的作业平台采用青绿色防静电层压板安装面，

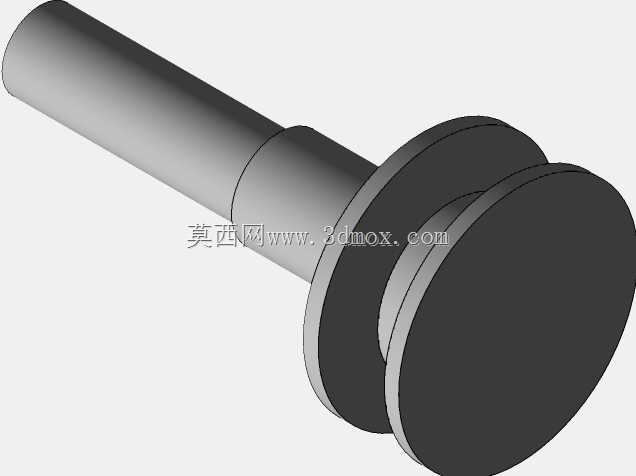

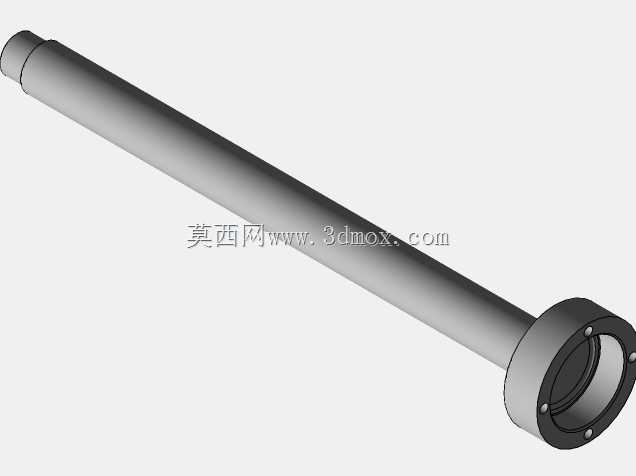

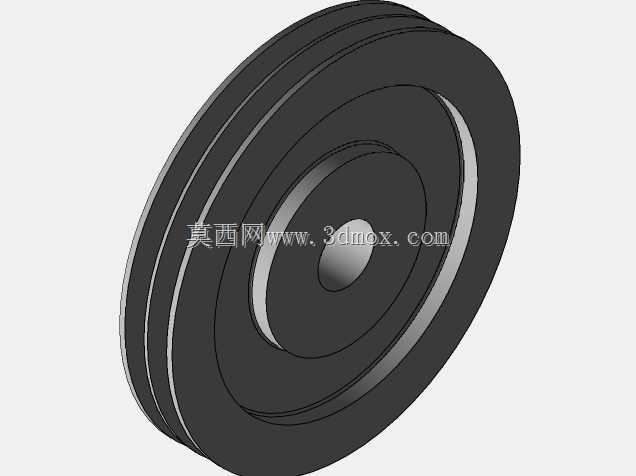

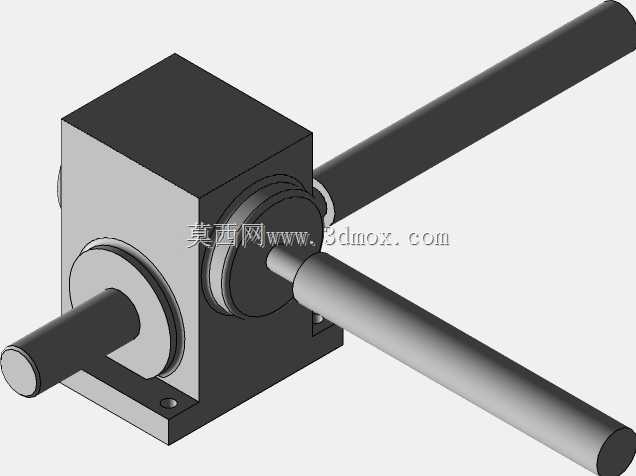

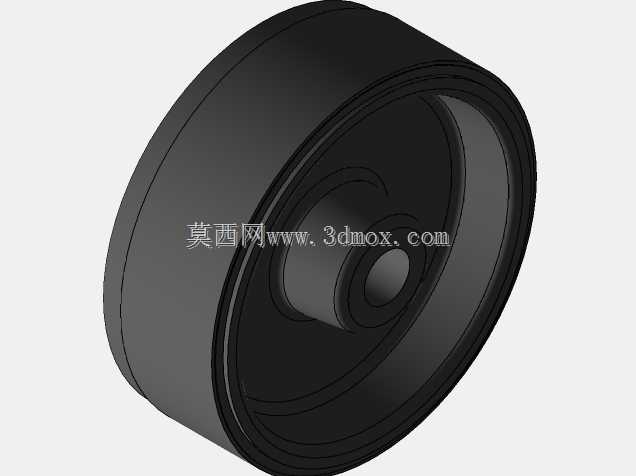

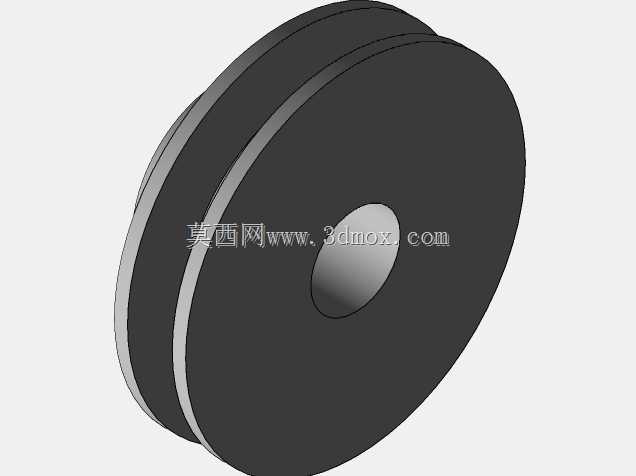

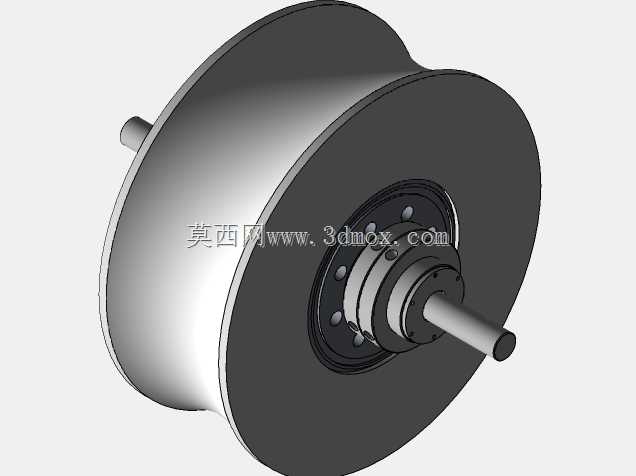

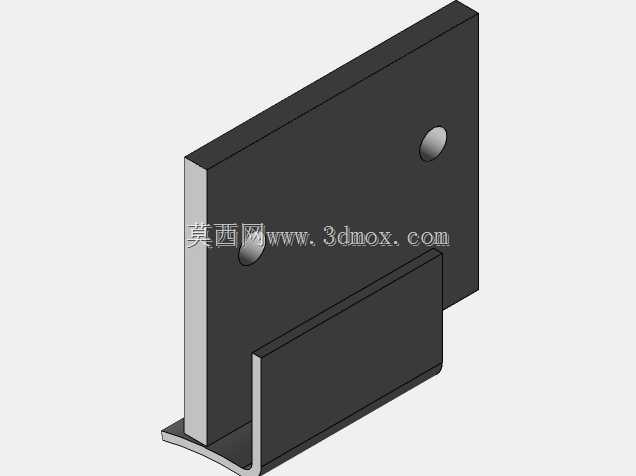

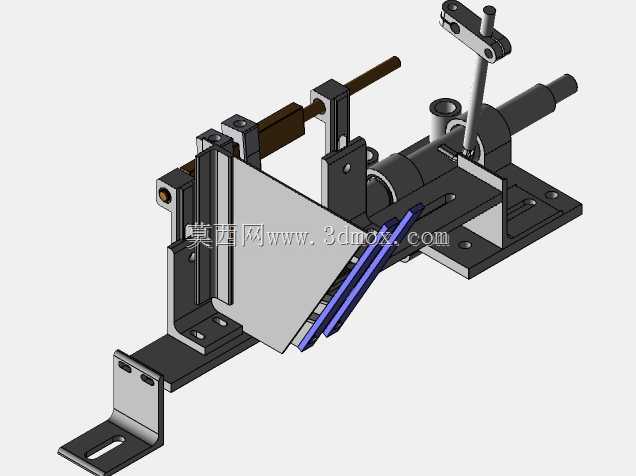

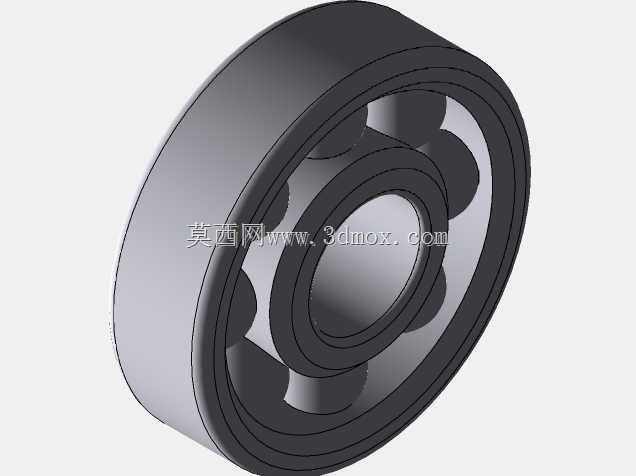

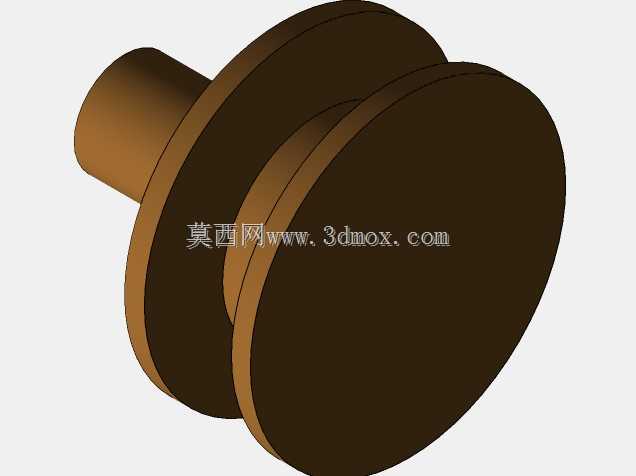

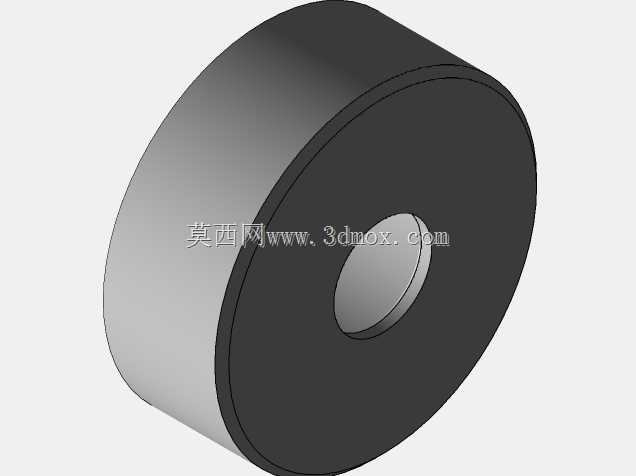

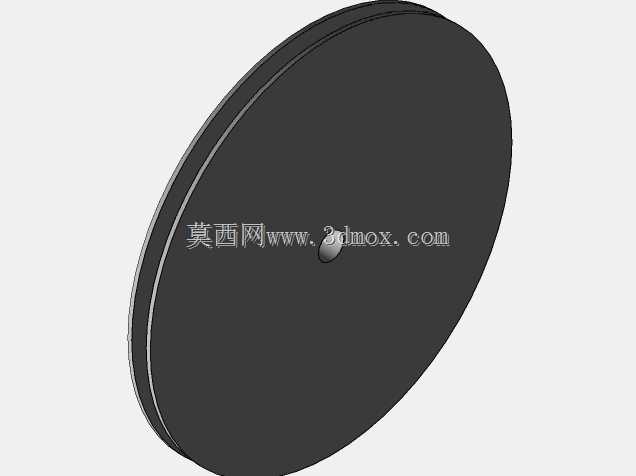

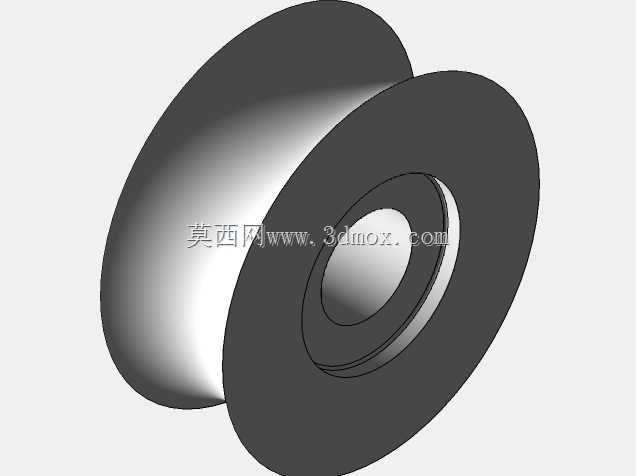

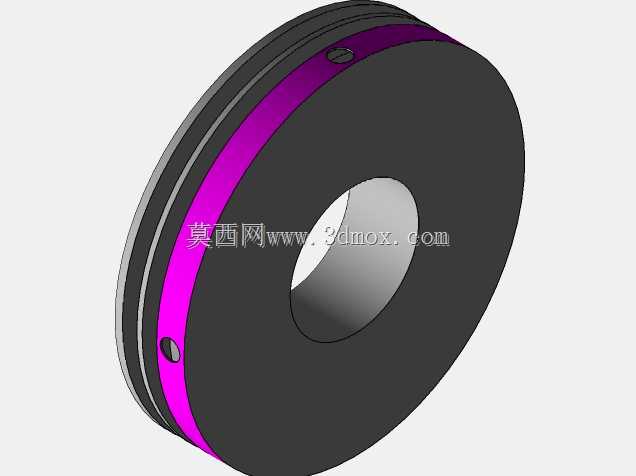

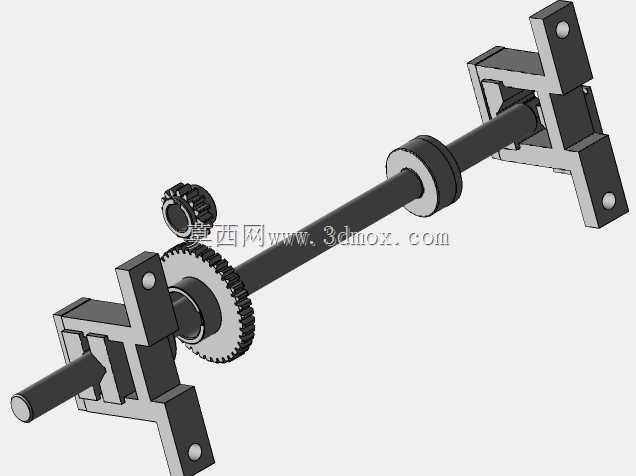

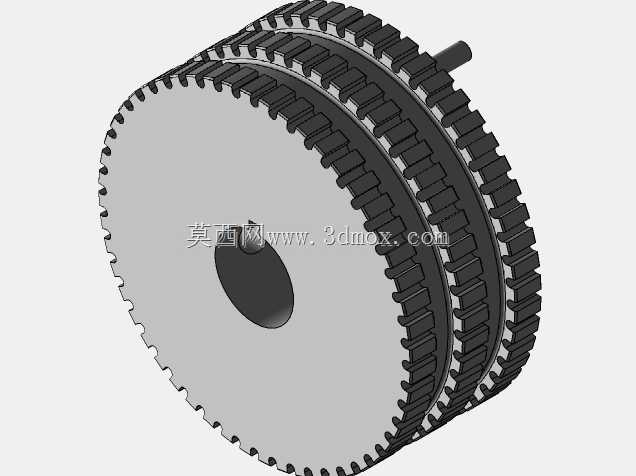

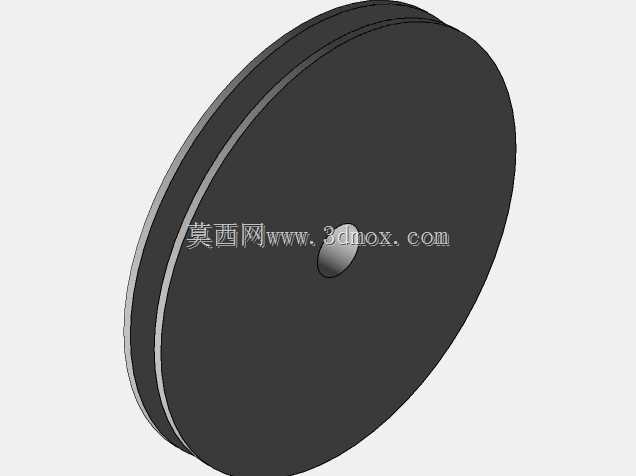

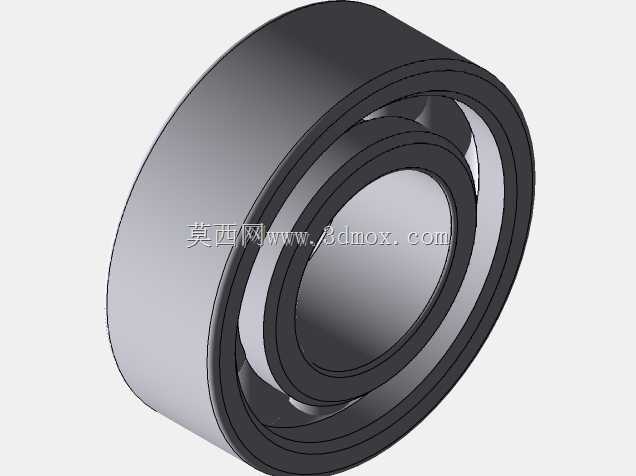

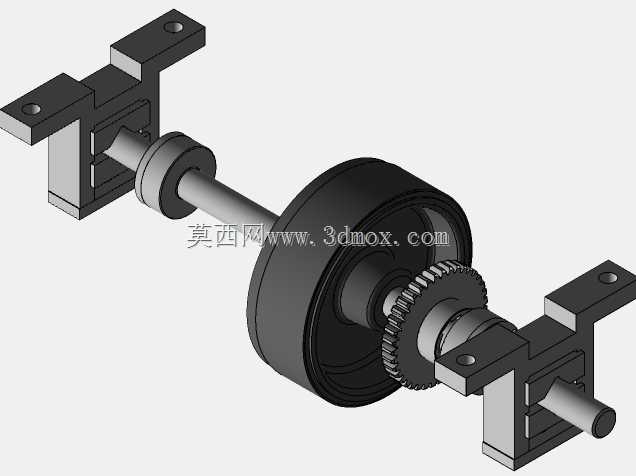

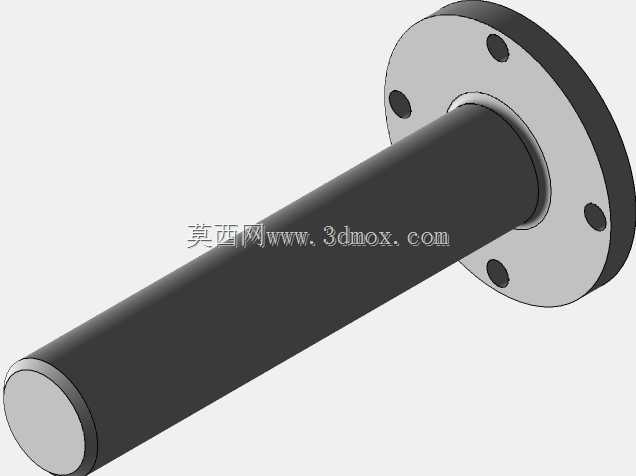

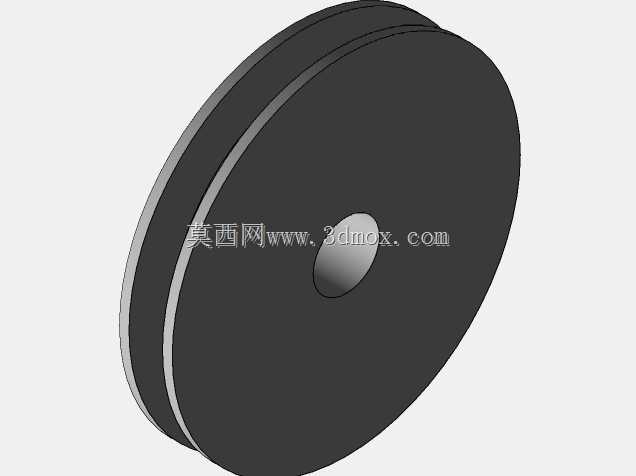

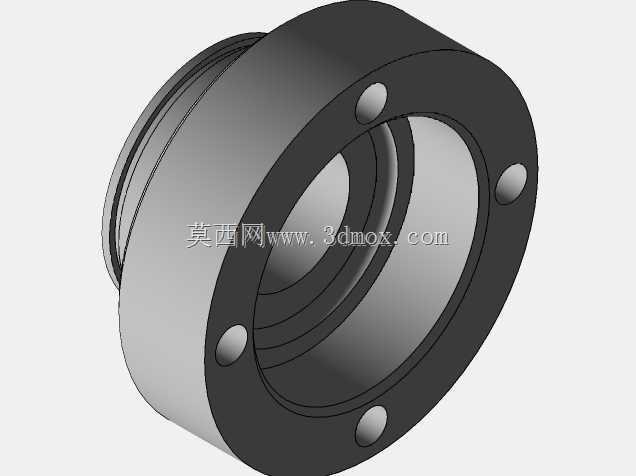

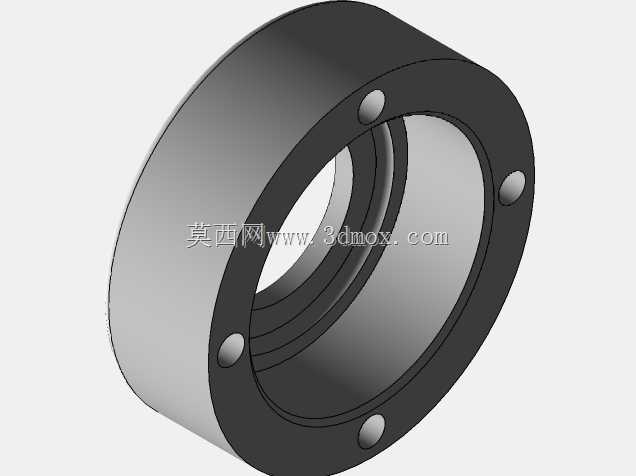

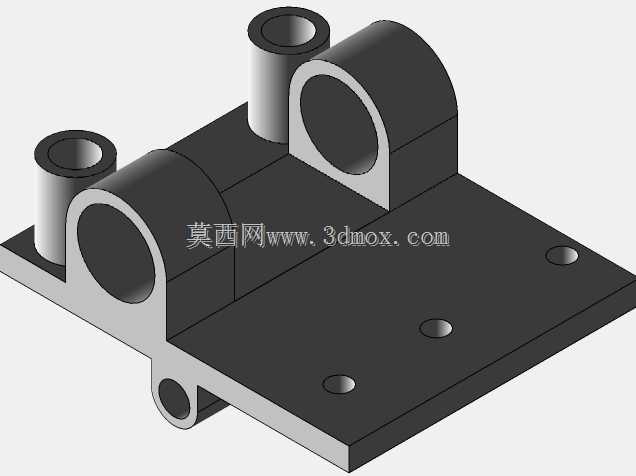

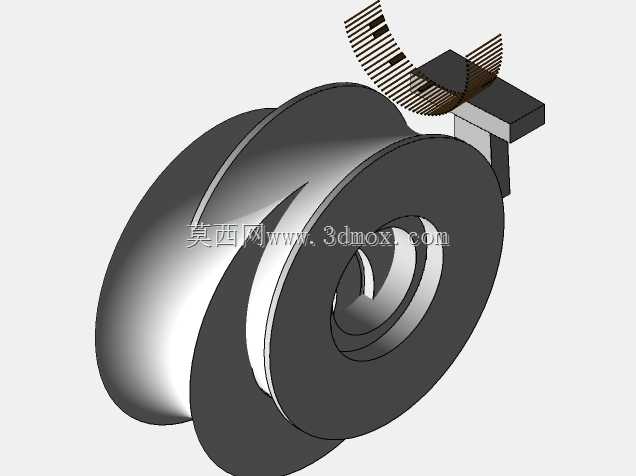

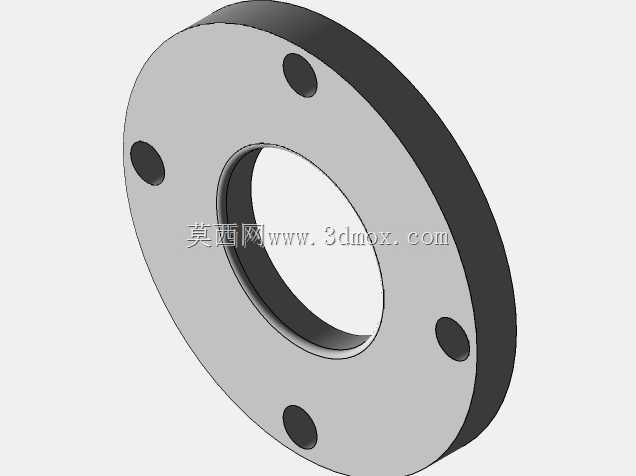

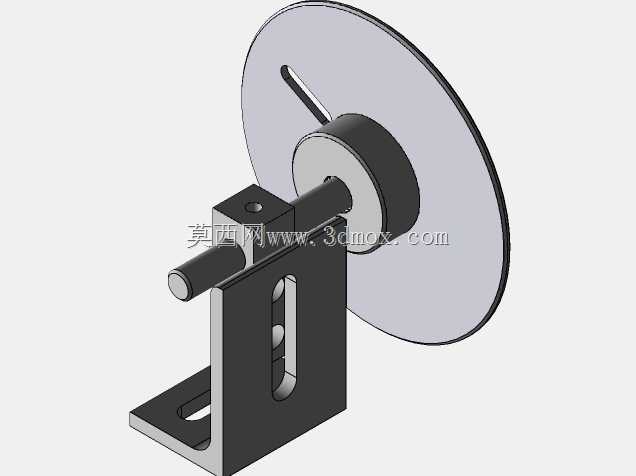

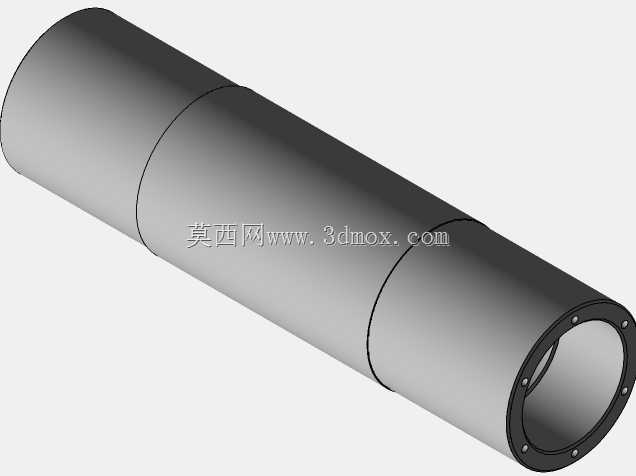

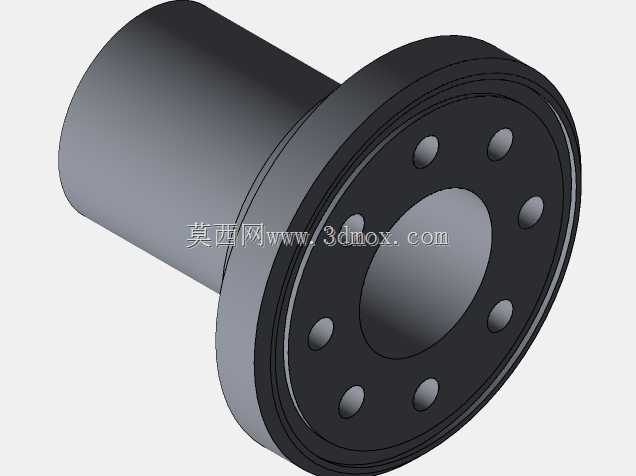

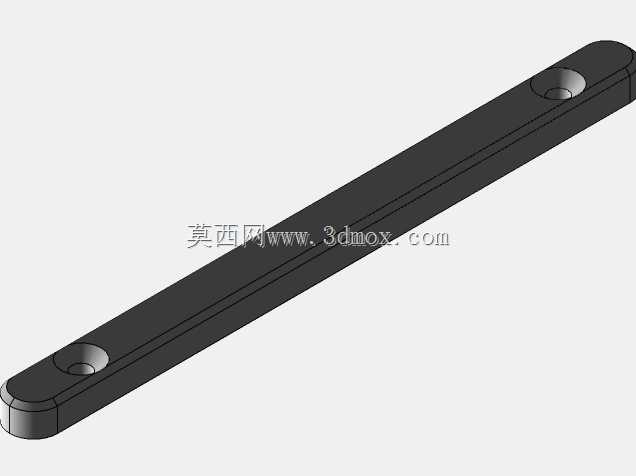

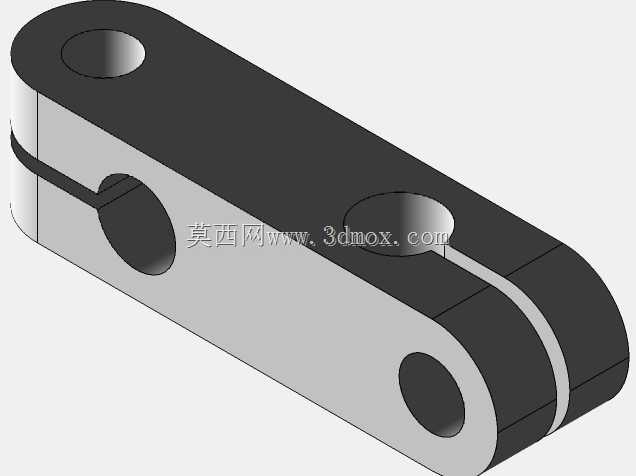

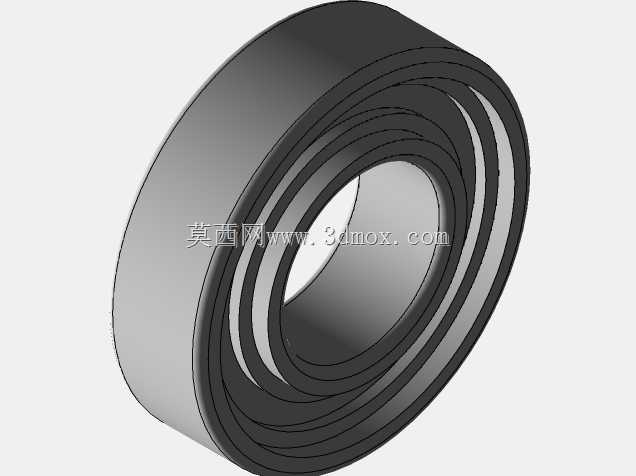

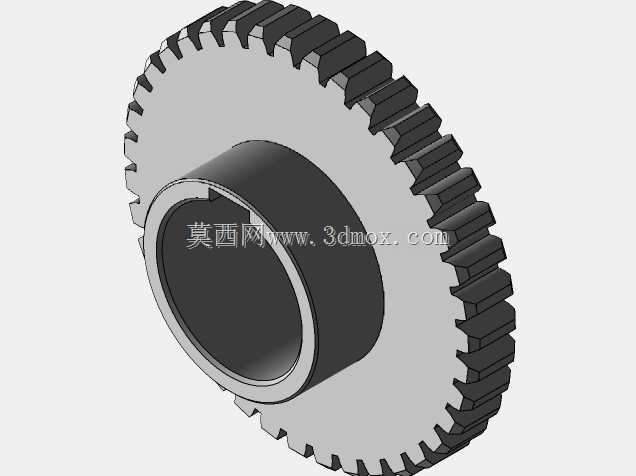

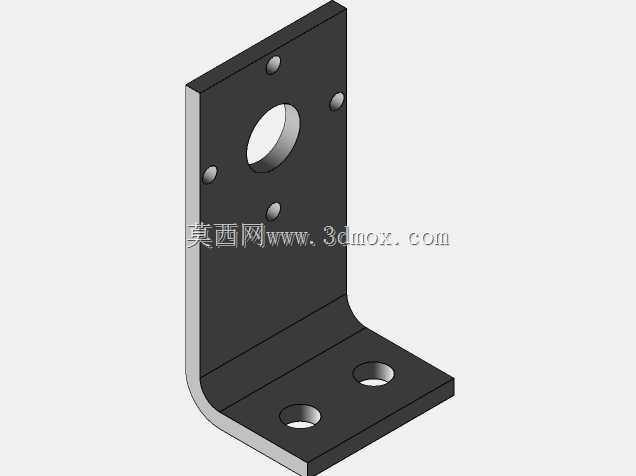

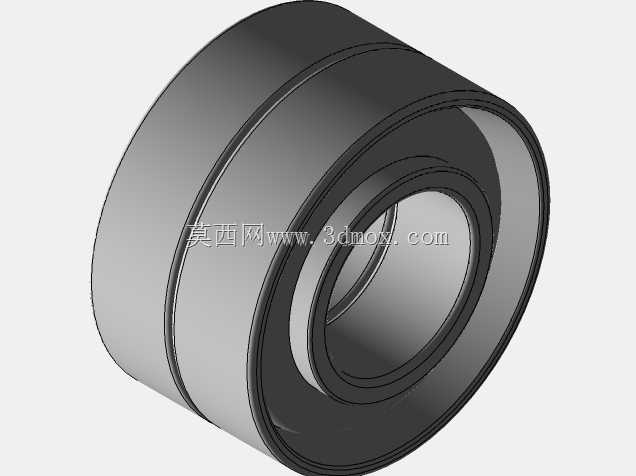

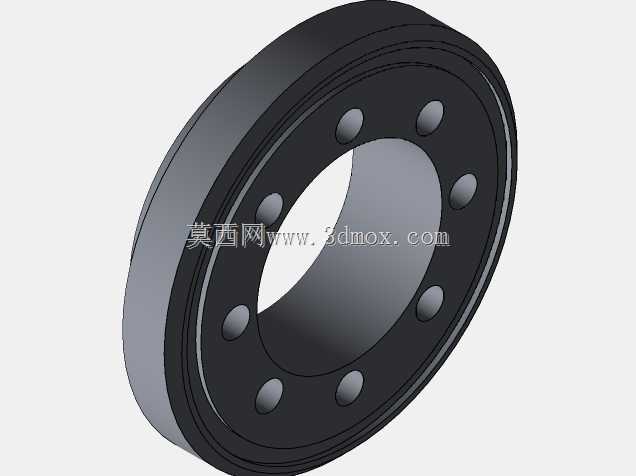

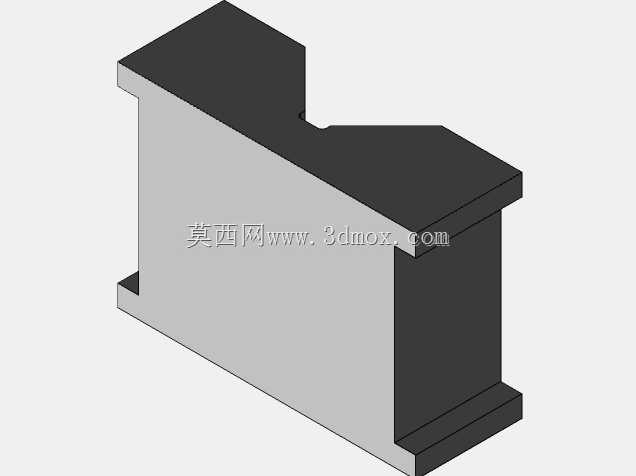

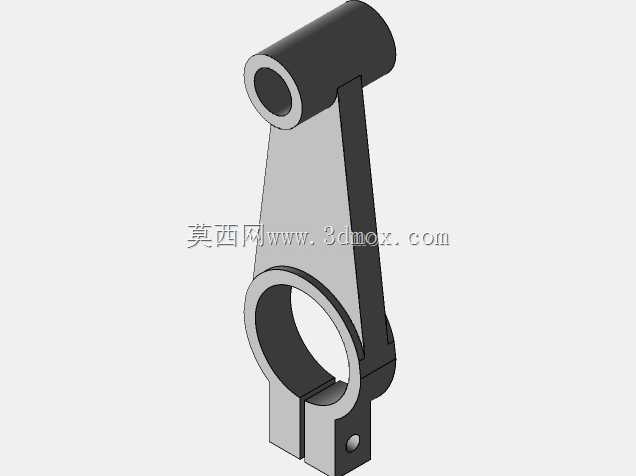

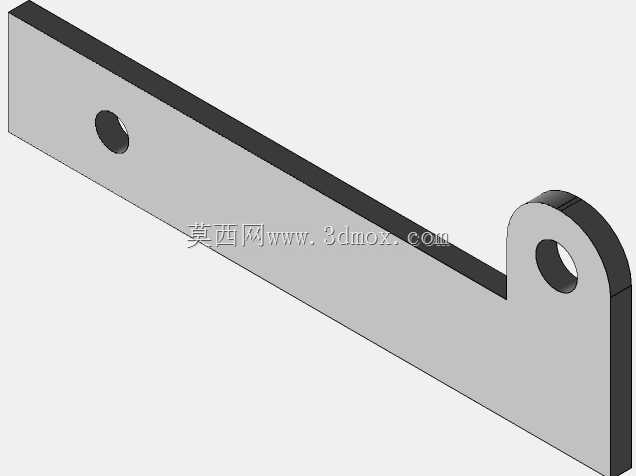

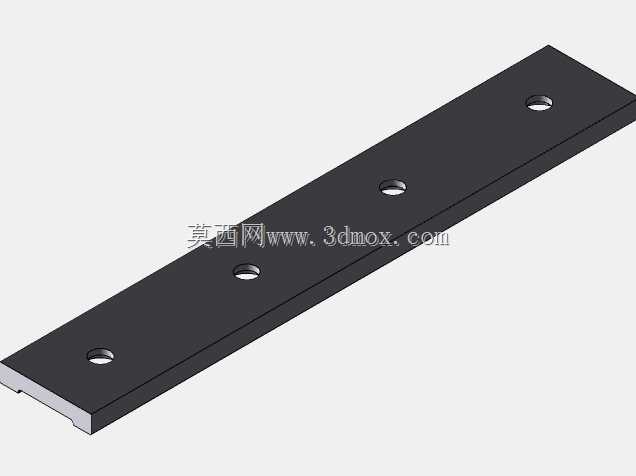

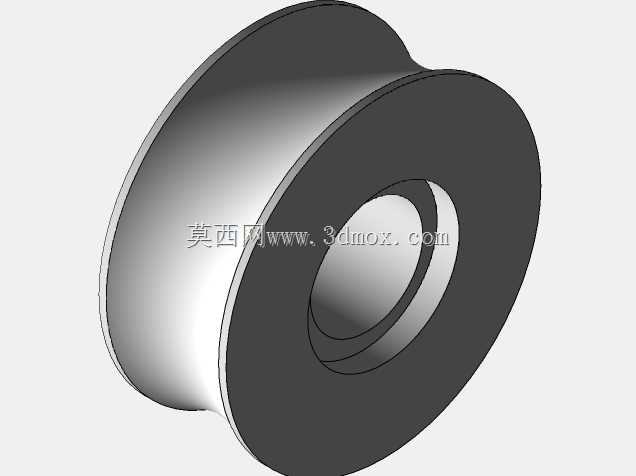

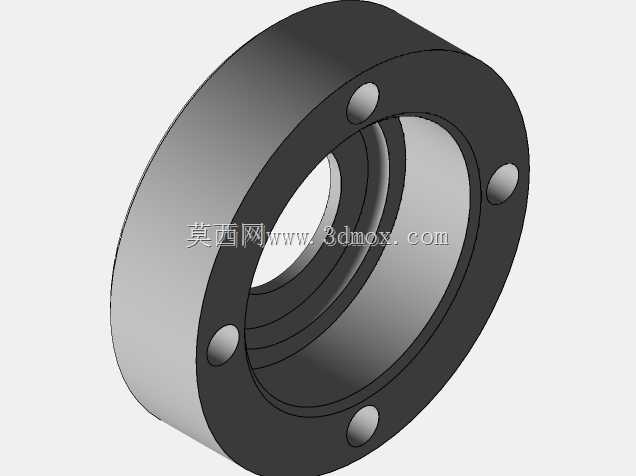

　　平台上预留了多组T型槽安装位，用于装夹小型精密平口钳、回转夹具或者专用工件定位工装，平台的安装平面与底部床身的上导轨面经过配磨处理，平行度公差控制在0.02mm每米范围内，保证工件装夹后的基准精度。磨头组件的设计采用双支撑主轴结构，主轴前端安装树脂结合剂砂轮，后端通过皮带轮连接驱动电机，皮带张紧机构设计在磨头座的侧方，通过调整螺栓可以快速更换不同粒度的砂轮，适配粗磨、精磨、抛光不同工序的加工需求；砂轮侧方安装的可调式出料导板，用于引导磨削过程中产生的细小切屑顺着斜面落入床身内部的集屑槽，避免切屑飞溅进入导轨滑动面造成磨损。设备的进给系统分为手动微调与定距进给两部分，横向进给手轮安装在床身侧方，通过丝杠副带动上部作业平台实现前后移动，

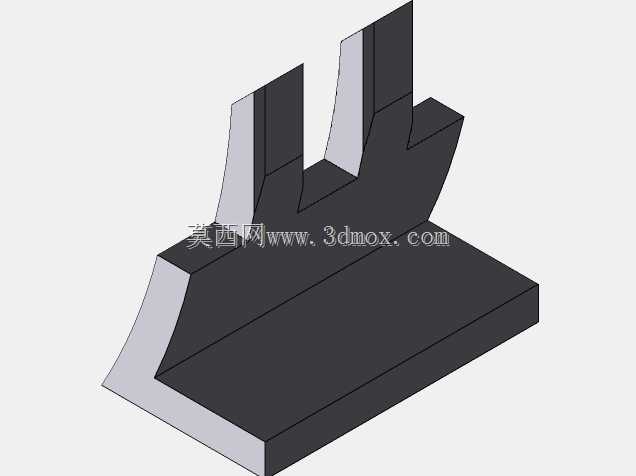

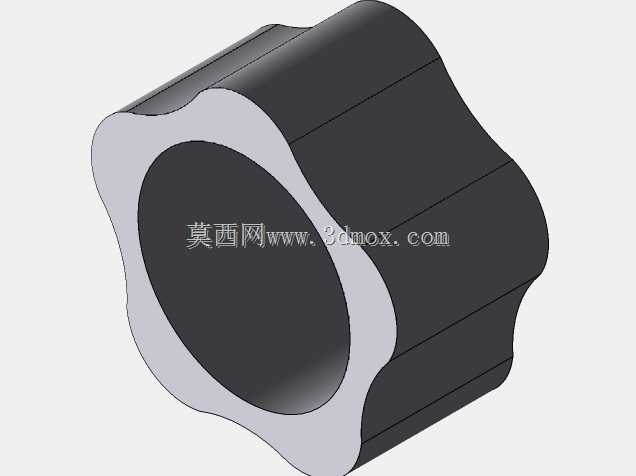

　　手轮刻度盘的分度值为0.01mm，可以满足微量进刀的精密磨削需求；垂直方向的磨头升降采用燕尾槽导轨结构，锁紧手柄设置在磨头座正面，调整到合适高度后可以快速锁紧，避免磨削过程中磨头产生位移。从安装边界来看，设备整体的占地面积不足0.8平方米，整机高度控制在1.2米以内，不需要专门的设备基础，只要放置在承重不低于500kg每平方米的水平工作台面上即可投入使用，外接单相或者三相工业电源即可驱动，不需要额外配置液压站、冷却水箱等附属设备，适合小空间工位的部署。在实际加工场景中，这类设备可以完成直径20mm以内小型轴类零件的外圆精磨、厚度10mm以内小型片状零件的端面磨削、小型刀具的刃口修磨等工序，加工后的零件表面粗糙度可以达到Ra0.

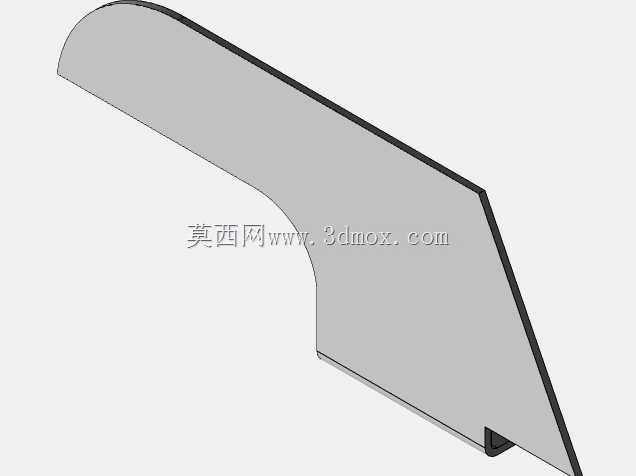

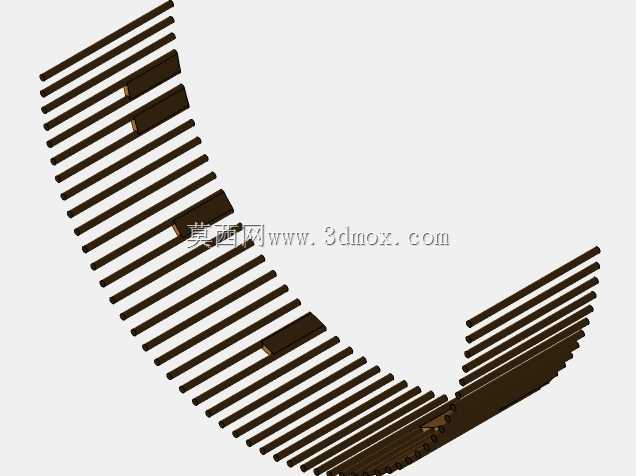

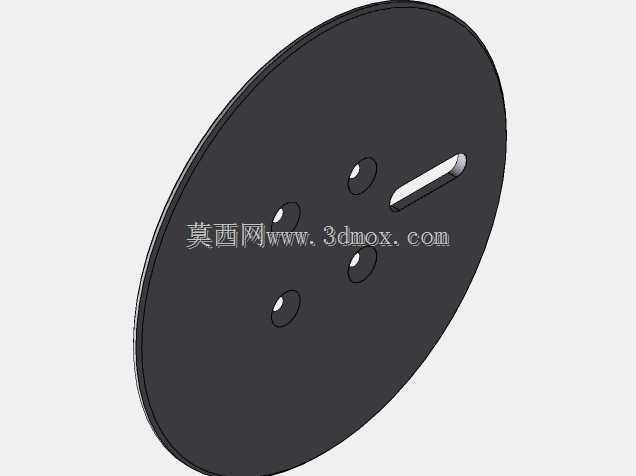

　　8以下，尺寸公差可以稳定控制在0.01mm范围内，能够满足大多数精密零件的终加工精度要求。设计过程中对运动部件的防护也做了针对性考虑，所有皮带传动部位都安装了可拆卸的金属防护罩，避免操作人员误触旋转部件；砂轮的旋转方向朝向床身内侧，即使砂轮发生意外破裂，碎块也会被床身结构阻挡，不会飞向操作人员一侧，符合小型加工设备的安全设计要求。导轨滑动面都设计了可拆卸的防尘刮屑板，能够阻挡磨削产生的细小磨粒进入导轨配合面，延长设备的维护周期，日常使用只需要定期在导轨油杯处加注润滑脂即可，维护难度很低，不需要专业的设备维护人员即可完成日常保养工作。
