框架式切纸辊组支撑结构设计

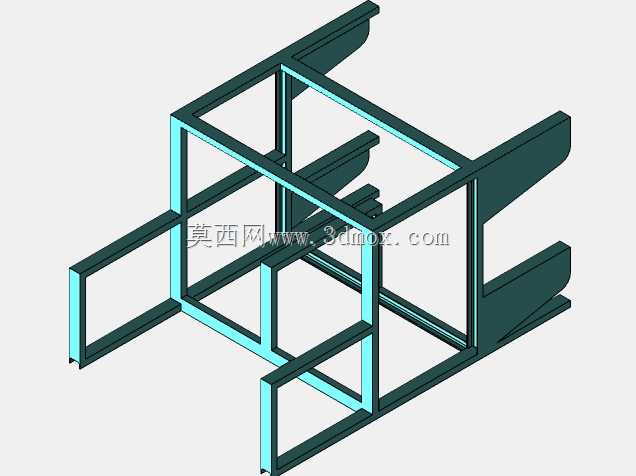

　　该结构主要面向印刷后加工、纸品加工生产线的连续裁切工位，适配卷状纸幅、薄型纸板类物料的定长裁切前置输送与承托需求，区别于小型台式切纸设备，这类框架式结构主要服务于宽幅、大卷径纸品的连续生产场景，常见于瓦楞纸生产线、包装纸加工线、文化纸分切复卷产线的裁切段，承担裁切前的纸幅张紧、展平以及裁切动作的承载支撑作用。从结构组成来看，整体采用型钢焊接成型的双层框架作为主体承载结构，底部设置向外延伸的支撑翼板，可直接通过膨胀螺栓与车间混凝土地面固定，无需额外制作安装基座，安装边界预留了两侧操作与维护的通行空间，框架横向跨度适配1.6米至2.2米幅宽的纸幅加工需求，纵向长度根据裁切工位与前序输送段的衔接距离设定，整体高度匹配常规产线1.

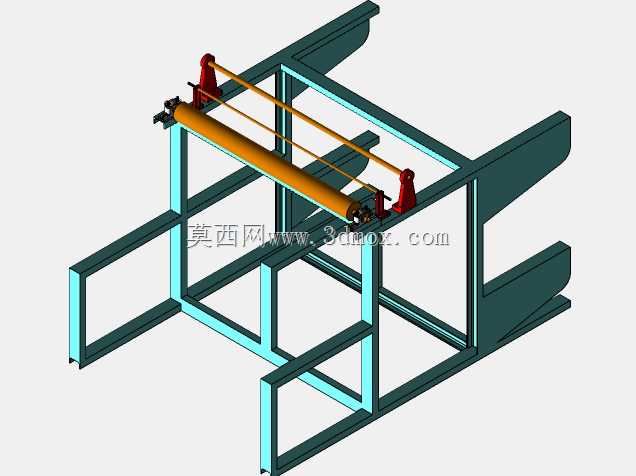

　　1米的操作面标高，可直接对接前后段的输送辊道，无需额外设置高度转接机构。核心功能部件为横向布置的镀铬辊筒，辊筒两端采用带座轴承固定在框架上部的可调安装座上，安装座预留了上下调节的长圆孔，可根据纸幅厚度与张紧需求调整辊筒的安装高度，实现纸幅展平张力的微调，避免纸幅输送过程中出现跑偏、褶皱问题。辊筒上方平行布置两根导向光杆，配套滑动式裁切刀座，刀座可沿光杆横向滑动完成全幅宽裁切动作，刀座的驱动端可根据产线自动化需求选配同步带传动或者气缸推动结构，框架上预留了驱动组件的安装孔位，可直接适配不同自动化等级的改造需求。设计过程中重点考虑了框架的抗扭刚度，因为裁切动作执行时会产生垂直方向的瞬时冲击载荷，框架的竖向支撑型钢采用了矩形管截面，

　　横向连接撑采用斜撑布置方式，避免长期受冲击载荷出现焊接部位开裂、框架变形的问题，所有焊接部位均预留了焊后加工余量，轴承安装面在焊接完成后进行统一铣削加工，保证两侧安装座的同轴度公差控制在0.1mm以内，避免辊筒转动出现卡滞、跳动问题。辊筒表面采用硬铬镀层处理，镀层厚度0.05mm，表面粗糙度达到Ra0.8，既可以减少纸幅输送过程中的摩擦阻力，也能避免长期接触纸粉、潮湿空气出现表面锈蚀，影响纸幅表面质量。两侧的轴承座选用带密封结构的外球面球轴承，可适应车间多粉尘的工况环境，注油嘴预留到框架外侧，日常维护时无需拆卸防护结构即可完成润滑脂加注。框架底部的延伸翼板上设置了长圆形的地脚安装孔，可适配现场安装时的基础位置误差，

　　降低现场安装的调试难度，翼板下方预留了20mm的调整垫铁放置空间，可在设备安装时完成整体水平度的校准，保证辊筒的水平度公差不超过0.05mm/m，避免纸幅输送过程中出现向单侧跑偏的问题。在实际产线应用中，该结构可单独作为裁切工位的承载机架使用，也可与前序的放卷机构、后序的接纸台拼接组成完整的切纸机组，结构上预留了与前后段设备连接的法兰安装孔，无需额外制作转接件即可完成产线拼接。针对不同裁切物料的特性，辊筒可更换为带防滑纹路的包胶辊，适配摩擦力要求更高的厚纸板、特种纸裁切场景，上部的导向光杆直径统一选用标准规格，可适配市面上常规的裁切刀座安装尺寸，降低备件替换的成本。结构设计时充分考虑了操作安全性，所有传动部位均预留了安全防护罩的安装孔位，可加装钣金防护罩避免操作人员接触运动部件，框架侧面预留了光电传感器的安装支架位置，可配套断纸检测、到位检测等传感组件，接入产线的自动化控制系统实现无人化连续生产。
