普通卧式车床尾座三维结构装配

　　这套三维结构围绕普通卧式车床尾座展开，核心作用是在轴类、长杆类及重型回转件加工时提供轴向支承，也可配合钻头、铰刀、中心钻完成孔加工工序。尾座通常安装在床身右侧导轨面上，与主轴箱同轴布置，加工长轴时通过后顶尖顶住工件中心孔，抵消切削力引起的挠曲与振动；在钻孔、铰孔、攻丝时，尾座套筒带动刀具沿主轴轴线进给，保证孔系与回转中心的同轴度。

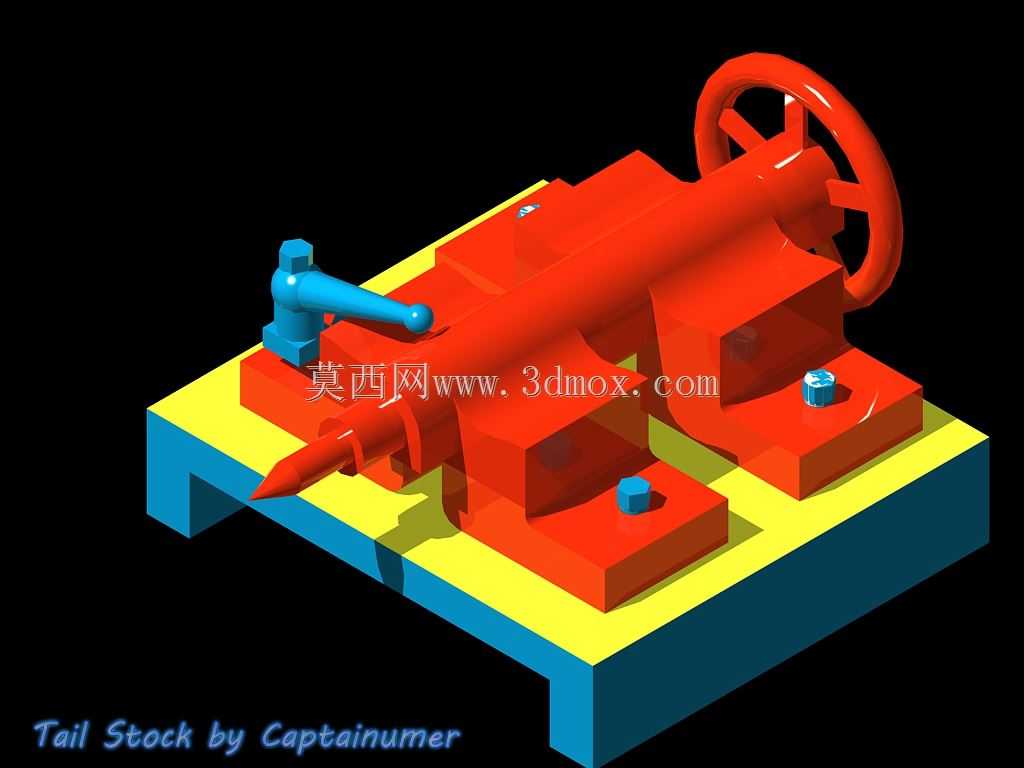

　　从结构组成看，模型完整表达了尾座体、滑动套筒、莫氏锥孔顶尖、丝杠螺母进给机构、大手轮、锁紧手柄、压板、紧固螺栓及底座等关键件。红色主体为尾座体与套筒部分，内部加工有与套筒配合的精密圆柱孔，套筒在孔内作轴向移动；后端手轮通过丝杠螺母副将旋转运动转换为套筒的直线进给，转动手轮即可控制顶尖伸出或退回。蓝色手柄对应锁紧与夹紧机构，一类用于套筒行程到位后的锁定，防止钻削或顶紧时套筒回缩；另一类通过底座压板将尾座整体固定在床身导轨上，承受较大轴向载荷时避免移位。

　　建模时先以尾座体为基础零件建立装配主干。尾座体底面需要与车床导轨面匹配，通常做成与床身导轨对应的滑动结合面，并通过下方压板、螺栓形成夹持结构；建模中应保证底面导轨接触面、套筒孔轴线、主轴轴线三者的位置关系，轴线高度要与主轴中心高一致，这是尾座能否正确顶持工件的关键尺寸。套筒外圆与尾座体孔采用间隙配合，内孔加工为莫氏锥孔，用于安装顶尖或钻套，锥面依靠自锁传递扭矩并保证定位精度。

　　进给链路的表达重点在手轮、丝杠与螺母。手轮直径较大，是为了在手动进给时获得省力的操作力矩，轮缘、轮辐与轮毂结构均需体现；丝杠沿尾座轴线布置，螺母与套筒相连，手轮旋转一圈，套筒按导程推进固定距离。装配时要注意丝杠轴向定位、螺母防转以及套筒只能轴向移动不能转动的约束关系，三维软件中可通过同轴心、重合、限位配合模拟真实运动。锁紧机构则要表达手柄偏心或螺纹压紧的原理，模型中蓝色手柄、压块及紧固件应与主体形成清晰装配关系。

　　外形与安装边界方面，尾座整体长度主要由套筒最大行程、尾座体长度及手轮空间决定，宽度受床身导轨跨距限制，高度则取决于主轴中心高和操作手轮位置。布置时不能只看本体轮廓，还要预留手轮旋转空间、手柄扳动空间、螺栓拆装空间以及套筒伸出极限位置。底座下方压板和T型螺栓需要落入床身导轨槽内，安装面宽度、导轨角度或平面形式必须与具体车床床身匹配；若用于不同规格车床，中心高、导轨连接尺寸和套筒行程都应作为系列化设计参数。

　　从实际加工工况看，尾座承受的载荷并不复杂但要求刚性可靠。粗车长轴时，工件重力、切削径向力和顶紧力共同作用于顶尖，尾座体、套筒和底座接触面都会产生弯曲与压缩趋势，因此肋板布置、壁厚过渡、套筒悬伸长度和锁紧点位置都会影响抗振性。套筒伸出过长会降低支承刚度，建模和结构设计时应明确最短夹持长度、最大伸出量以及全行程位置，避免现场使用时出现顶尖抖动、孔口扩大或工件松脱。

　　该模型对机床附件设计、教学演示和装配校核都有较强参考价值。通过三维装配可以直观检查手轮与尾座体之间是否干涉、锁紧手柄操作方向是否合理、螺栓是否有工具空间、套筒前后极限位置是否满足加工需求；也可以在此基础上补充工程图，标注导轨配合尺寸、中心高、套筒直径、行程、锥孔规格和安装孔位。对结构设计人员而言，尾座虽属常规机床部件，但其同轴度、配合关系、锁紧方式和安装边界直接决定车床加工长轴与孔系时的精度稳定性，建模时不能仅按外观堆叠零件，而应把运动传递、受力支承和现场装调逻辑一并落实到结构中。
