复古定制款单缸摩托赛车结构设计

　　这款定制化单缸摩托赛车的三维结构设计，核心面向小众复古机车改装、场地休闲竞速、私人定制机车展示等应用场景，区别于量产市售摩托的标准化设计，整体走Cafe Racer复古竞速风格，在结构布局上兼顾了轻量化表现与骑行操控的平衡。从实际使用场景出发，这类定制赛车主要用于封闭场地的休闲骑行、机车文化展示活动、短途个性化通勤，并不适配长距离高速行驶或者复杂非铺装路面的通行需求，因此在结构设计上做了针对性的取舍。

　　动力单元采用单缸卧式布局的内燃机结构，安装位置位于车架下部居中区域，重心高度控制在整车离地间隙的三分之一位置，有效降低行驶过程中的重心偏移量，提升过弯时的车身稳定性。排气系统采用单侧低位短管布局，管路走向沿着车架下沿延伸至后轮前方，避开了脚踏区域的活动空间，同时管路弯折角度经过反复校核，既保证排气通畅性，也避免高温管路对骑行者腿部造成烘烤影响。车架部分采用钢管编织式结构，主受力管采用直径32mm的无缝钢管，辅助支撑管采用直径18mm的无缝钢管，焊接节点位置均做了应力释放的结构过渡，避免应力集中导致的车架疲劳开裂，整车轴距控制在1350mm左右，转向把采用低位平直设计，转向倾角设定为26度，兼顾低速转向灵活性与高速行驶的方向稳定性。

　　行走系统部分，前后轮均采用辐条式轮毂结构，前轮规格匹配18寸轮辋，后轮匹配17寸轮辋，轮胎采用半热熔运动胎型，胎面花纹偏向干地抓地表现，适配场地铺装路面的行驶需求。前悬架采用正置式液压阻尼前叉，行程设定为120mm，后悬架采用双侧弹簧液压阻尼减震，安装位置连接车架后摇臂与主车架尾部，行程设定为80mm，减震阻尼调校偏向运动支撑性，过弯时可以有效抑制侧倾幅度，保证轮胎与地面的接触面积。制动系统前后均采用单碟刹结构，前刹车盘直径280mm，匹配双活塞卡钳，后刹车盘直径220mm，匹配单活塞卡钳，制动管路沿车架内侧走线，避免外露管路受到飞石磕碰损坏。

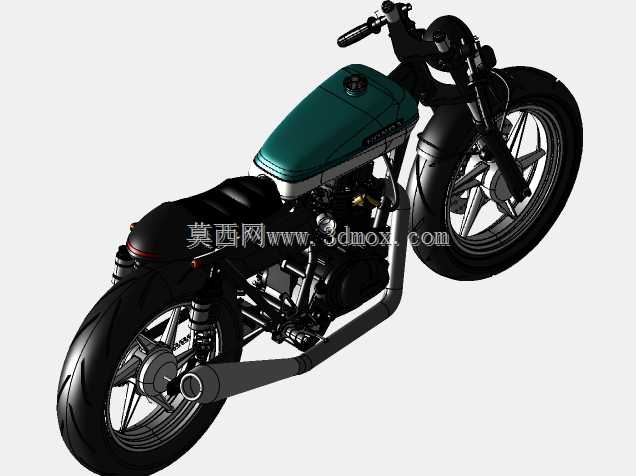

　　外观覆盖件部分，油箱采用狭长的水滴造型，容量设定为12L，安装位置卡接在主车架上梁位置，油箱底部做了内凹结构，避让车架主梁与线束走向，表面采用金属烤漆工艺，图中呈现的墨绿色漆面是复古机车常用的定制配色。座椅采用超薄一体式驼峰设计，坐垫长度仅支持单人骑行，座椅下方的空间预留了电瓶、点火控制器等电气元件的安装位，尾部做了短尾处理，没有多余的后挡泥板延伸结构，进一步强化整车的简洁竞速风格。车把部分仅保留必要的控制开关、油门转把与离合刹车手柄，没有加装多余的风挡、储物支架等附属部件，最大化降低整车风阻与整备质量。

　　设计过程中对各部件的安装边界做了严格校核，转向把打满角度时不会与油箱发生磕碰，后轮上下跳动极限位置不会与后挡泥、座椅底部发生干涉，脚踏位置采用后置布局，骑行时腿部姿态呈蜷缩竞速姿态，脚踏与地面的倾角预留了35度的磨包角度，满足场地压弯时的倾角需求。整车所有外露的紧固件均采用内六角不锈钢螺栓，既保证连接强度，也兼顾外观的整洁一致性，线束全部隐藏在车架钢管内部或者覆盖件下方，外观看不到杂乱的明线，符合定制机车的精致化设计要求。从结构建模的角度来看，这款模型完整还原了定制机车从动力核心、车架承载、行走悬挂到外观覆盖的全部分件结构，各部件的装配关系清晰，连接孔位、配合公差都按照实际机加工与装配要求做了预留，既可以作为定制机车改装的结构参考，也可以用于机车文化周边的渲染展示、结构教学演示使用。
