六孔圆形均布压力承载板结构设计

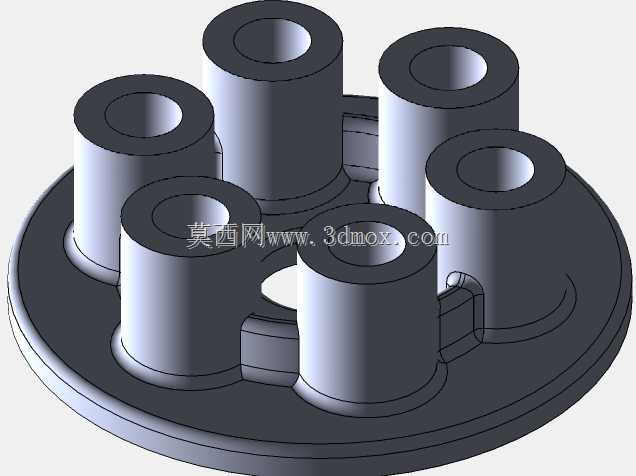

　　这款六孔均布的压力板结构，常应用在通讯设备内部的模组压合工位，作为压装工序里的直接施力载体，承担均匀传递压合力、定位待压合通讯组件的作用，在手机中框组件压装、通讯连接器端子压接、小型通讯模块壳体封装等场景中，这类结构件的设计合理性直接影响压装成品的良率。从结构功能来看，板体上六个沿圆周方向均匀排布的空心圆柱凸台，是核心的施力接触端，每个凸台的内孔可作为定位销的避让通道，也可穿装紧固螺栓实现压力板与上部驱动压头的刚性连接，凸台的高度根据压合行程的安全余量设计，既保证压合到位时凸台端面完全接触待压工件表面，又避免板体本体与工件周边结构发生干涉。圆形的基板轮廓适配通讯设备压装工位常见的圆形回转压头安装接口，基板边缘的圆弧过渡处理，

　　可减少压装过程中应力集中导致的板体变形，凸台与基板连接位置设置的圆角加强结构，能在反复承受交变压应力的工况下，降低连接位置开裂的风险，提升零件的疲劳使用寿命。设计过程中，首先需要匹配压装工位的安装边界：基板的外径尺寸需小于压头安装座的内径，保证压力板可完全嵌入安装座内，六个凸台的中心分布圆直径，要严格对应待压工件上六个压合点位的中心距，确保每个凸台的施力点精准落在工件需要施压的位置，避免压偏导致的组件损坏。凸台的内孔直径根据配套使用的定位销直径确定，预留合理的间隙公差，既保证定位销可顺利穿入，又不会因间隙过大导致压力板定位偏移，凸台的端面平面度要求控制在合理范围内，保证压合时每个凸台与工件的接触压力均匀，

　　不会出现单个点位压力过大压伤工件、或是压力不足导致组件压合不到位的问题。基板上相邻凸台之间设置的连接筋结构，在不额外增加过多板体重量的前提下，提升了整个板体的刚性，避免压合过程中板体发生翘曲变形，保证各个凸台的施力面始终保持在同一水平面上。这类压力板在实际使用时，通常安装在小型气动压床或者伺服压装机的压头末端，上方通过螺栓穿过凸台内孔与压头固定，下方的凸台端面对准待压合的通讯组件，当压头下行时，六个凸台同时接触工件表面，将压合力均匀传递到六个压合点位，完成比如屏幕与中框的压合、连接器端子与塑胶基座的压接、密封胶圈的压装等工序。设计时还需要考虑安装的兼容性，基板中心开设的通孔，可避让压头中心的传感器走线或者顶出机构，

　　保证压力板安装后不会影响压装设备原有其他功能的正常运行，板体的整体厚度根据最大压合载荷计算确定，保证在额定压合力下板体的变形量在允许范围内，不会因变形导致压合精度下降。从加工工艺角度来看，这类结构采用常规的铣削加工即可完成，各个凸台的外圆与内孔可一次装夹加工完成，保证同轴度要求，端面的平面度通过精铣工序即可满足使用需求，不需要额外的磨削加工，加工成本可控，适合批量配套通讯组装生产线使用。在实际选型适配时，需要确认压力板的凸台高度是否匹配对应工位的压合行程，分布圆直径是否与工件压点位置重合，基板外径是否符合安装座的尺寸要求，避免出现安装干涉或者压合位置偏移的问题，同时要根据实际压合力的大小，选择合适的板材材质，保证零件的强度和使用寿命满足生产线长期连续运行的需求。
