三拐整体式内燃机曲轴结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:678889
  • 三拐整体式内燃机曲轴结构设计

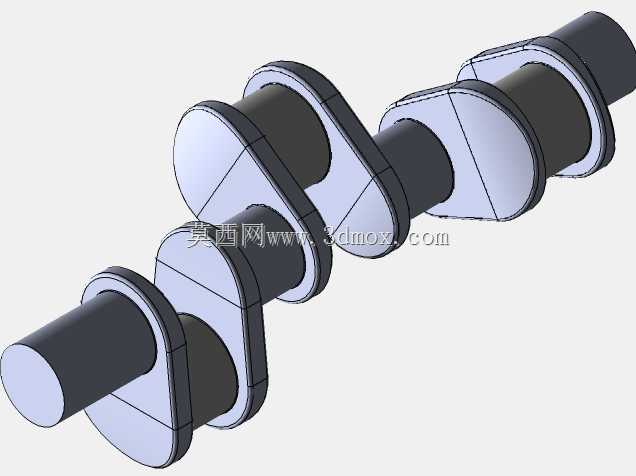

  在往复式内燃机的动力传递链路中,曲轴是承接活塞往复运动、完成动力输出的核心回转部件,其结构合理性直接决定整机的运转平顺性、动力输出效率与服役寿命。这款三拐整体式曲轴采用全实心锻造结构设计,三个曲柄销沿周向呈120°均匀排布,适配直列三缸内燃机的做功间隔需求,能够保证各缸做功冲程的连续衔接,避免动力输出出现明显的扭矩波动,常见于小排量乘用车动力单元、小型通用发电机组、农用微耕机动力端等应用场景。

  从结构功能来看,曲轴两端的主轴颈为整机安装定位基准,装配时需压入缸体主轴承座内,与轴瓦配合形成回转支撑,设计时主轴颈的圆柱度、同轴度公差需控制在IT5级以内,配合表面粗糙度需达到Ra0.8以下,才能保证高速回转时的油膜稳定形成,避免出现干磨烧瓦的故障。三个曲柄销分别对应连接三组连杆大头,连杆随活塞往复运动时带动曲柄销绕主轴颈轴线做圆周运动,曲柄臂作为连接主轴颈与曲柄销的支撑结构,其截面采用椭圆形优化设计,在保证足够抗弯、抗扭强度的前提下,尽可能降低回转部分的不平衡质量,减少曲轴高速运转时产生的一阶、二阶往复惯性力。

  设计过程中首先需要根据整机的标定功率、峰值扭矩、最高额定转速确定曲轴的核心受力参数,通过有限元分析对曲柄臂过渡圆角处的应力集中系数进行校核,所有轴颈与曲柄臂的连接位置均采用大圆弧过渡结构,避免应力集中导致的疲劳断裂风险。平衡块与曲柄臂采用一体化锻造结构,无需额外装配平衡块,减少了装配累积误差,每个平衡块的质心位置经过精确配重计算,能够抵消曲柄销、连杆大头部分回转产生的离心力,降低主轴承座的承载负荷,减少整机运转时的振动传递。

  安装边界方面,两端主轴颈的直径公差需严格匹配主轴承轴瓦的内径尺寸,配合间隙控制在轴颈直径的千分之一到千分之一点五区间内,轴向定位依靠输入端的止推片实现,轴向窜动量需控制在0.1mm到0.3mm之间,既避免热胀冷缩导致的轴颈卡滞,也防止轴向窜动过大导致的油封偏磨漏油。曲轴输出端设计有标准平键键槽,可直接连接飞轮、离合器或者动力输出皮带轮,输入端预留有正时齿轮、机油泵驱动齿轮的安装位,能够同步驱动配气机构与润滑系统部件,无需额外设计驱动链路。

  油道设计采用斜向贯通式结构,主油道从主轴颈表面沿曲柄臂内部斜向连通至曲柄销表面,机油从缸体主油道进入主轴颈间隙后,可通过内部油道直接输送到曲柄销与连杆轴瓦的配合面,保证高负荷工况下的润滑可靠性,油道孔口位置均做倒角钝化处理,避免应力集中同时防止杂质在孔口堆积堵塞油道。曲轴的回转半径经过精确计算,匹配对应活塞的行程参数,能够保证活塞到达上止点时的燃烧室容积符合设计要求,压缩比误差控制在设计值的±0.2以内,避免出现压缩比异常导致的燃烧不充分、爆震等问题。

  实际选型匹配时,需要注意曲轴的轴向总长度需与缸体的曲轴箱安装空间匹配,曲柄臂的回转半径不能与曲轴箱内壁、连杆运动路径发生干涉,平衡块的外圆回转轨迹需预留足够的安全间隙,避免高速运转时出现碰擦故障。对于不同的应用场景,可根据负荷需求调整主轴颈与曲柄销的直径参数,高负荷工况可适当增大轴颈直径提升承载能力,低负荷高速工况可适当减小轴颈尺寸降低回转惯量,提升动力响应速度。
