金属质感控制盒立体标识造型设计

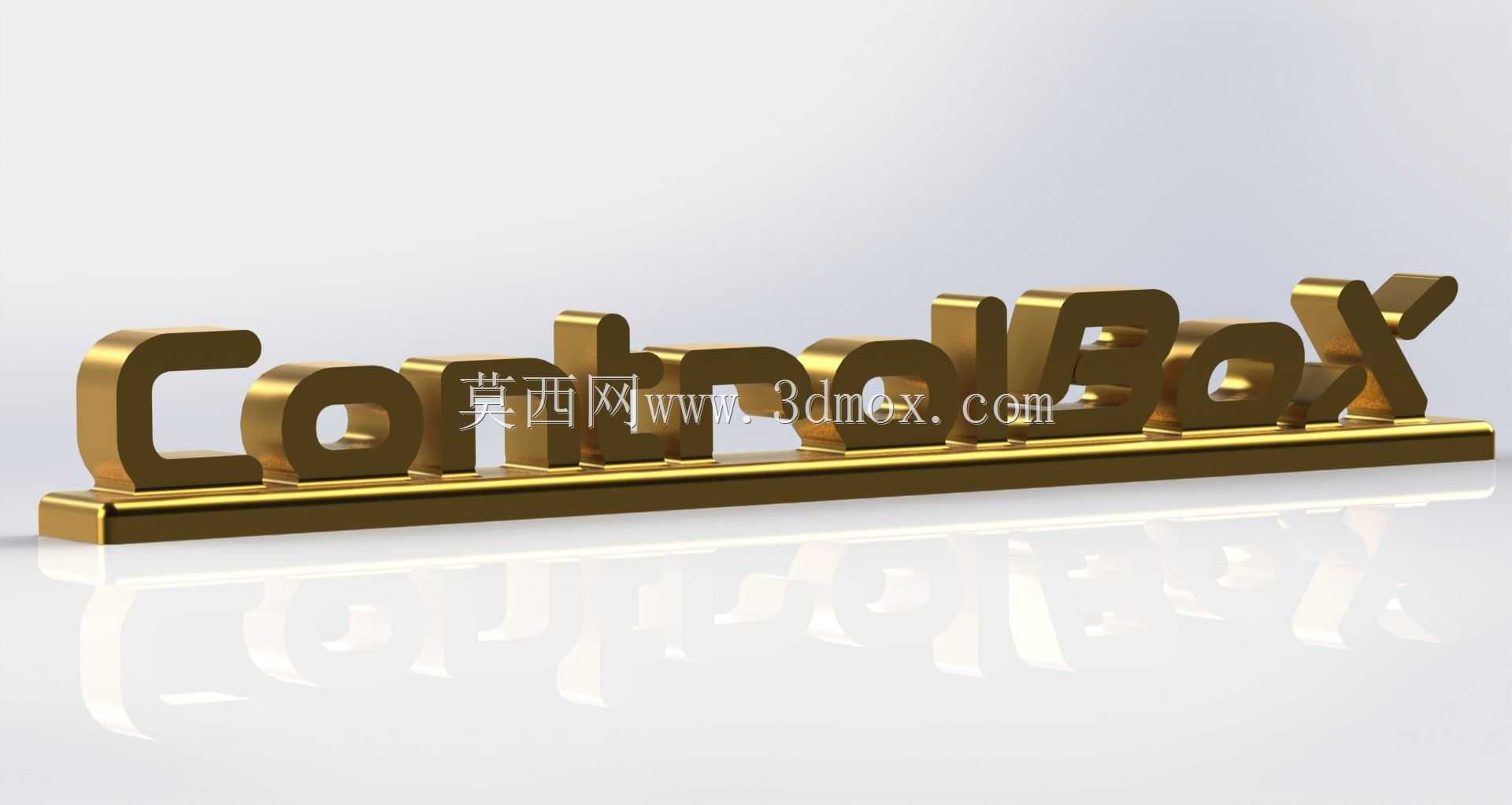

　　在工业控制设备的外观标识体系搭建中，这类立体金属质感的控制盒徽标，是设备视觉识别系统里不可忽视的细节部件，常应用在工业控制柜、分布式控制盒、现场操作终端的设备面板正面、上盖醒目位置，承担设备身份识别、品牌视觉传递的作用，同时也能填补设备外壳平整区域的视觉空白，提升整机外观的精致度。从结构设计角度看，这款徽标采用独立立体字加底部承托条的组合结构，区别于传统平面印刷、蚀刻铭牌的呈现形式，每个字母都做了等厚拉伸处理，边缘保留了规整的直角过渡，没有多余的曲面倒角，能在光线照射下形成清晰的明暗交界线，凸显金属材质的厚重质感。设计过程中首先要匹配安装面的尺寸边界，通常这类徽标的安装位置会预留平整的安装区域，要避开设备面板上的按钮、指示灯、

　　接线端口的操作空间，徽标整体的长宽比例需要和安装区域的留白比例协调，底部承托条的宽度略宽于字母组的整体宽度，两端留出均匀的余量，避免视觉上的局促感。字母的拉伸厚度需要结合设备整体的尺寸层级做匹配，小型桌面式控制盒的徽标厚度通常控制在3-5mm，避免突出过多影响设备的堆叠放置或是造成磕碰，大型立式控制柜的徽标厚度可以适当增加到8-12mm，保证远距离的视觉识别效果。安装方式上，这类立体徽标可以采用背面预贴耐高温工业双面胶的方式固定，适合平整的喷塑、金属拉丝面板，也可以在承托条的两端预留沉头安装孔，采用微型螺丝固定，适配需要经常拆装维护、或是使用环境存在振动的工业场景，两种安装方式都需要在建模阶段提前预留对应的结构余量，

　　避免后期装配时出现干涉。材质表现上，这款徽标模拟了金属镀金的表面效果，建模时需要给每个字母的正面、侧面设置不同的表面粗糙度参数，正面做高光亮面处理，侧面保留细微的金属拉丝纹理，底部承托条的下边缘做微小的倒角处理，避免安装时和面板之间出现明显的缝隙，同时也能减少安装时刮伤设备面板涂层的概率。在实际的设备外观迭代项目中，这类立体标识的设计往往需要和设备的整体工业设计风格统一，如果设备外壳采用磨砂喷塑的低饱和度配色，亮面金属的徽标可以形成恰到好处的视觉对比，不会因为标识过于突兀破坏整机的协调感；如果设备本身采用全金属外壳的设计，徽标的金属材质可以和外壳形成材质呼应，提升整机的质感统一性。建模过程中需要注意字母之间的字距控制，

　　不能按照平面印刷的常规字距直接拉伸，立体状态下的视觉字距会因为厚度产生透视偏差，需要适当调整每个字母的间距，保证正面视角下的字距均匀，没有视觉上的拥挤或是松散感，同时字母和底部承托条的连接位置要做完全的布尔合并处理，避免出现结构缝隙，影响后续的渲染效果或是实际加工时的结构强度。另外还要考虑徽标的加工可行性，如果采用金属机加工的方式制作，字母的内角不能小于加工刀具的最小半径，避免出现无法加工的锐角结构；如果采用注塑加表面电镀的工艺生产，要注意整体结构的拔模角度设置，每个垂直于安装面的侧面都要预留合理的拔模斜度，保证生产时可以顺利脱模，同时不会在表面留下明显的顶针痕迹。这类标识虽然体积不大，但在设备的实际应用场景中，是操作人员快速识别设备功能、区分同系列不同型号设备的直观参照，清晰的立体标识在车间复杂的光线环境下，比平面印刷标识有更好的识别度，即使在侧光环境下也能通过立体阴影清晰辨认标识内容，减少设备误操作的概率。
