户外通讯机柜用热电冷却散热装置

　　这款散热装置的核心应用场景集中在户外部署的通讯类外壳设备，这类设备常年暴露在露天环境下，既要承受夏季太阳直射带来的高温烘烤，还要应对内部通讯板卡、电源模块持续运行产生的积热，传统的开孔风冷散热容易引入雨水、粉尘、腐蚀性盐雾，会大幅缩短内部电子元件的使用寿命，而压缩机制冷方案成本高、抗震性差，在偏远基站、路边通讯柜这类场景下维护难度极大，热电冷却的方案刚好适配这类场景的温控需求。从功能实现逻辑上看，这款装置依靠半导体热电片的帕尔贴效应实现热量转移，冷端贴合通讯机柜内部的导冷结构，持续将柜内热量搬运到热端，再通过热端配置的轴流风扇强制对流把热量散到外部环境，整套装置没有制冷剂管路、没有运动压缩部件，运行过程中不存在冷媒泄漏风险，

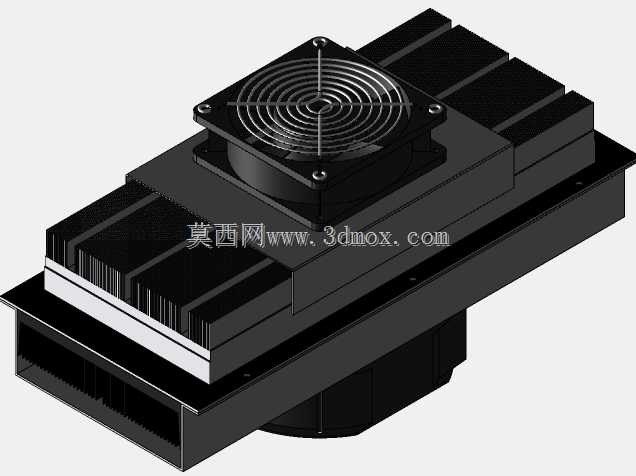

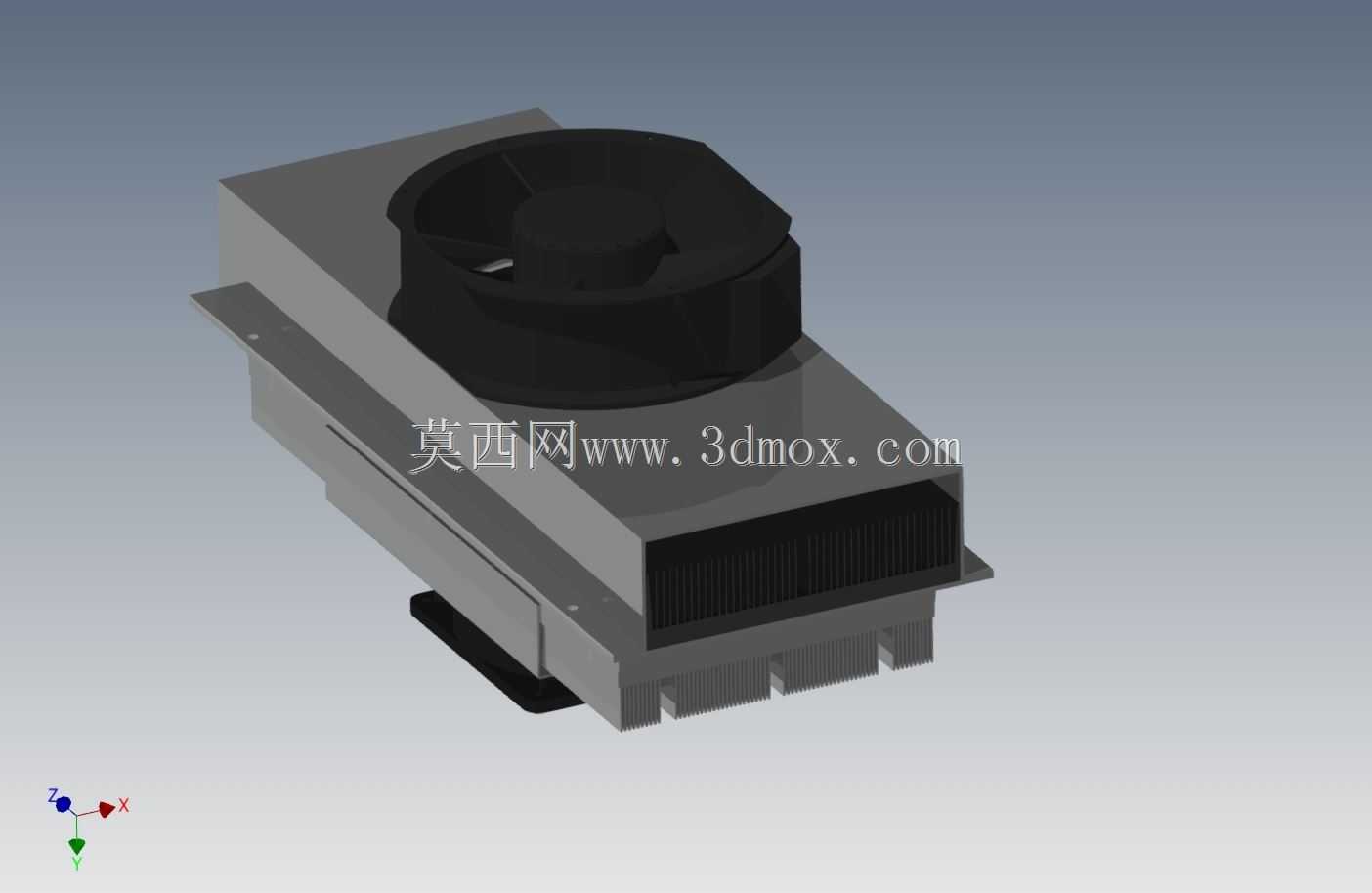

　　抗震性能远优于传统压缩制冷单元，能适应户外设备运输、安装、运行全流程的振动工况。从结构设计思路来看，整个装置采用嵌入式安装的布局，主体框架为钣金折弯拼接结构，安装法兰边预留了均匀分布的固定孔位，安装时只需要在通讯机柜侧壁开出对应尺寸的矩形安装口，将装置嵌入后通过法兰边的螺丝锁紧即可，法兰边和机柜壁面之间可以加装密封胶条，完全阻断柜内外的空气直接流通，避免外界的潮气、粉尘进入柜内。冷端部分设计了多道平行的散热鳍片，增大和柜内空气的接触面积，配合内部的空气循环能让柜内温度场更均匀，避免局部板卡出现过热问题；热端的鳍片间距做了针对性加大设计，能减少户外环境下柳絮、灰尘在鳍片缝隙间的堆积，降低后期维护的清理频次，热端风扇采用外转子轴流结构，

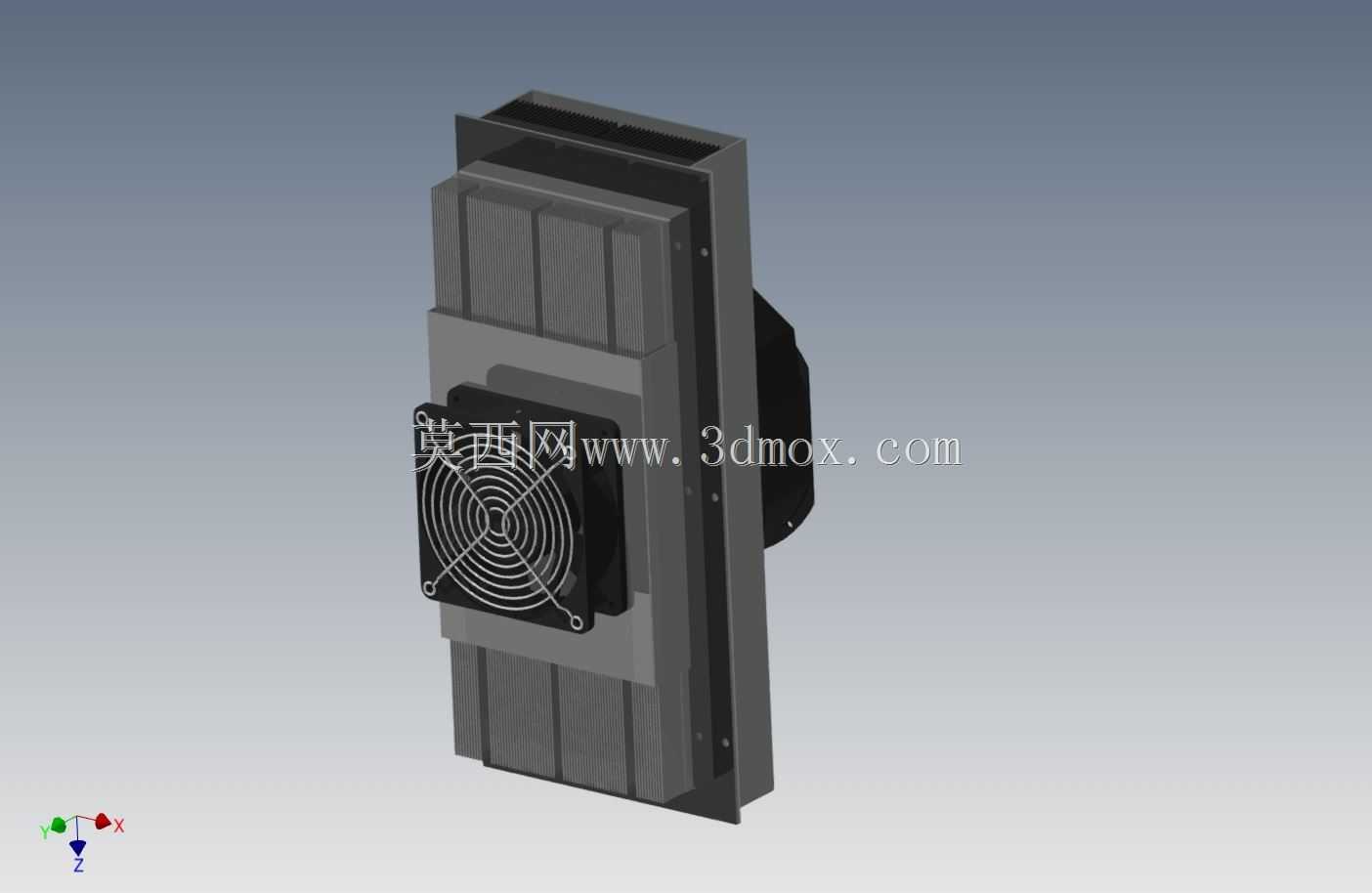

　　风量大、风压适中，能在高温环境下持续稳定运行。从安装边界尺寸来看，装置整体为竖置长方体结构，嵌入机柜内部的部分厚度控制在较小范围，不会过多占用柜内的设备安装空间，外侧突出机柜壁面的部分做了导风罩结构，引导热风沿竖直方向排出，避免热风被重新吸回热端进风侧造成散热效率衰减。装置的供电接口做了防水接插件设计，和机柜内部的供电回路对接时不需要额外做防水处理，接线完成后即可实现可靠的电气连接。在实际选型适配过程中，需要根据通讯柜内部的总热耗来匹配对应数量热电片的冷却单元，这款结构的散热功率可以覆盖常规户外通讯机柜的散热需求，对于高功率密度的通讯设备，也可以在同一机柜侧壁多台并排安装，通过法兰边的拼接实现更大的制冷量输出。

　　装置的整体结构做了模块化拆分设计，热电片、风扇、导冷块、散热鳍片都可以单独拆卸更换，后期运维时不需要将整个装置从机柜上拆下，只需要打开对应侧的维护盖板就能更换故障部件，大幅降低户外运维的工作量。考虑到户外环境的温差变化，装置还预留了温控探头的安装位置，可以搭配柜内的温控模块实现风扇转速、热电片功率的动态调节，在环境温度较低时降低运行功率，减少不必要的电能消耗，在柜内温度超过阈值时满功率运行，快速将温度降到电子元件可靠工作的区间。整个结构的边角都做了钝化处理，没有尖锐的钣金毛刺，安装过程中不会划伤施工人员的手部，表面采用户外级喷塑处理，能耐受紫外线长期照射、雨水冲刷，不会出现涂层脱落、壳体锈蚀的问题，适配不同气候区域的户外部署需求。
