机架式直流交流逆变电源结构设计

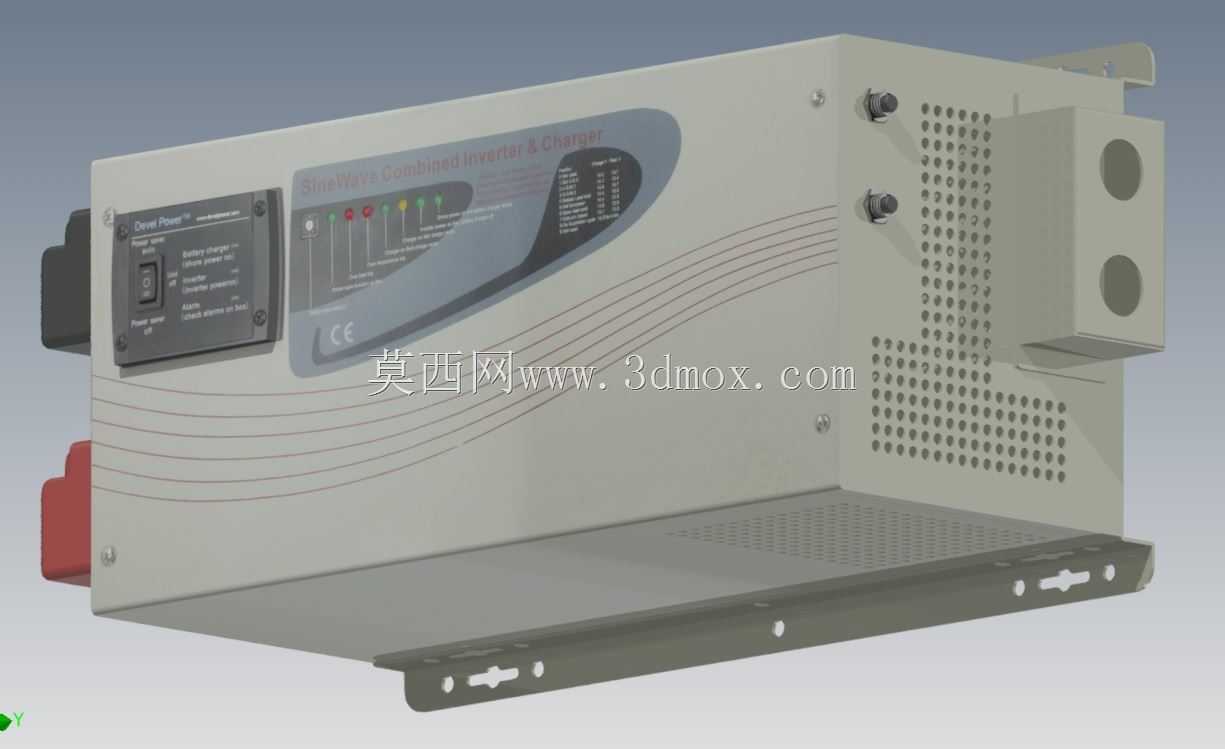

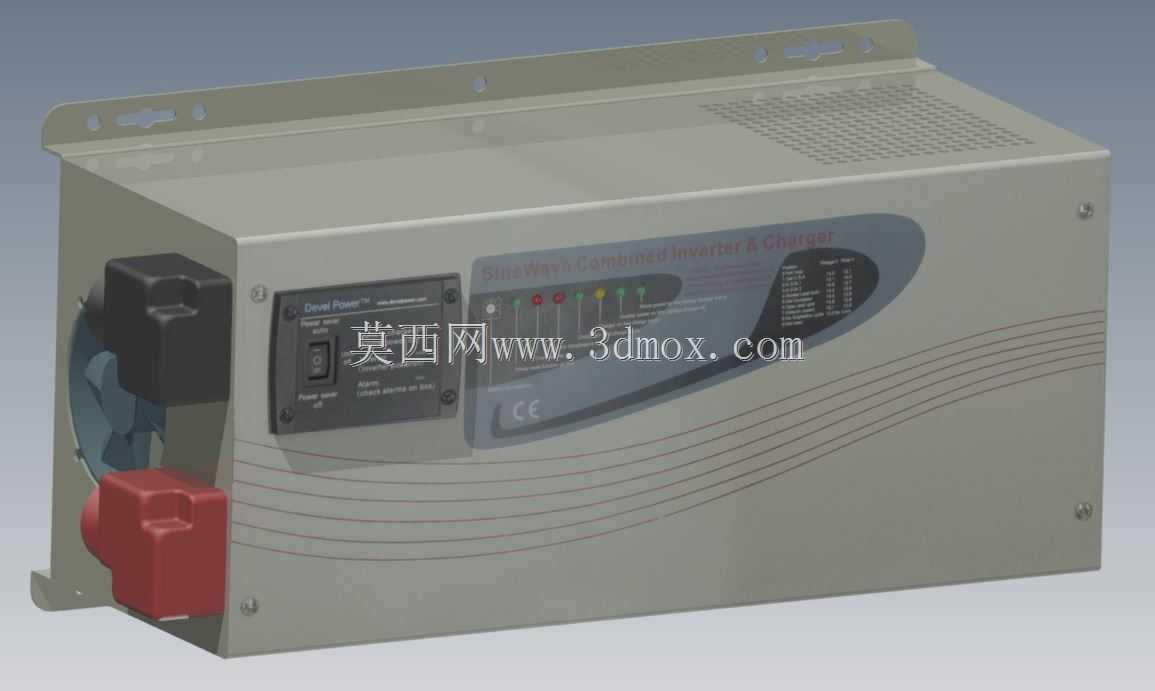

　　这款逆变转换设备主要面向通讯基站、户外机柜、工业备电场景的直流转交流供电需求，核心功能是将低压直流电能转换为标准工频交流电能，为后端的交流负载提供稳定的电力输出，在市电中断的备电工况下可直接接入蓄电池组完成供电切换，保障通讯设备、监测终端这类对供电连续性要求较高的负载持续运行。从结构设计来看，整体采用标准19英寸机架式安装形态，壳体采用1.2mm厚冷轧钢板折弯成型，侧边预留的安装挂耳与标准机柜立柱安装孔位完全匹配，安装时无需额外定制转接件，直接通过M5机柜螺丝即可完成固定，整体深度控制在350mm以内，适配多数通讯机柜、壁挂设备柜的内部安装深度边界，不会出现柜门无法闭合、与柜内其他设备干涉的问题。前面板区域做了功能分区设计，

　　左侧集成了直流输入开关、状态指示灯组，包含电源、逆变、故障、负载等级四类指示，运维人员在机柜正面即可快速判断设备运行状态，无需拆卸侧板查看内部模块；中部的曲面装饰区域做了下沉式丝印处理，标注了接线定义、参数警示信息，避免长期使用后标识磨损脱落；右侧区域预留了外接通讯接口的扩展位，可根据需求选配远程监控模块，实现运行状态的远端采集。设备侧面设计了矩阵式通风孔，孔位采用冲压成型的百叶窗结构，开孔率控制在35%左右，既保证内部功率模块、逆变桥路的散热通风需求，又能防止较大尺寸的杂物、虫鼠进入设备内部造成短路故障；通风孔内侧预留了防尘棉安装槽，可根据使用环境的粉尘浓度选配不同过滤等级的防尘棉，在多尘的户外站点使用时可有效降低内部积灰速率，

　　延长设备维护周期。设备后部设置了独立的接线腔，直流输入、交流输出的接线端子做了分区隔离，不同电压等级的接线位之间设置了绝缘挡板，避免接线时误碰造成短路，接线腔盖板采用快拆螺丝固定，现场接线时无需完全拆下螺丝即可打开盖板完成接线操作，提升现场施工效率。内部结构采用模块化分层布局，功率模块、控制板、散热风道各自独立，逆变功率器件直接固定在壳体后部的铝制散热基板上，通过壳体本身的金属结构辅助散热，在额定负载工况下可将核心器件的温升控制在40K以内，满足长期连续运行的散热要求；内部走线全部采用线卡固定，强电与弱电走线区域预留了15mm以上的隔离距离，避免强电干扰控制信号的传输稳定性。从安装适配性来看，设备底部预留了四个M6的落地安装孔位，

　　除了机架安装外也可直接固定在水泥基础、设备平台上使用，满足不同安装场景的固定需求；整机的边角位置全部做了R3圆角处理，避免安装运维过程中尖锐边角划伤操作人员，同时也能提升壳体的结构强度，降低运输、安装过程中磕碰造成的壳体变形概率。设备的输入侧预留了直流反接保护的安装位，出厂时可配置反接保护熔断器，在现场接线极性接反时直接熔断保护内部功率器件，降低施工失误造成的设备损坏风险；输出侧预留了过载保护断路器的安装空间，当后端负载超出额定功率120%时可自动切断输出，保护设备与后端负载的安全。
