船用Raymarine导航航向显示终端结构

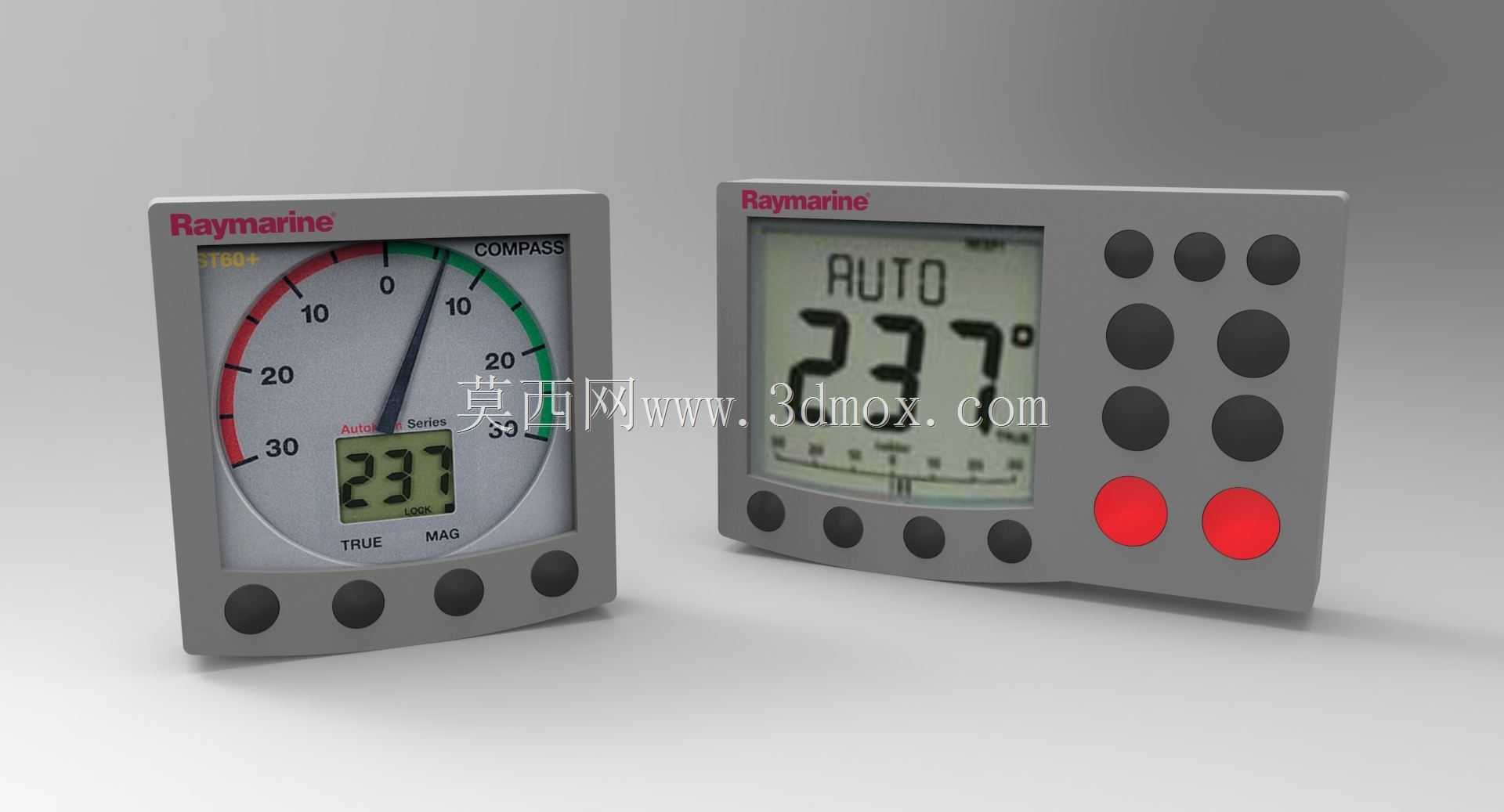

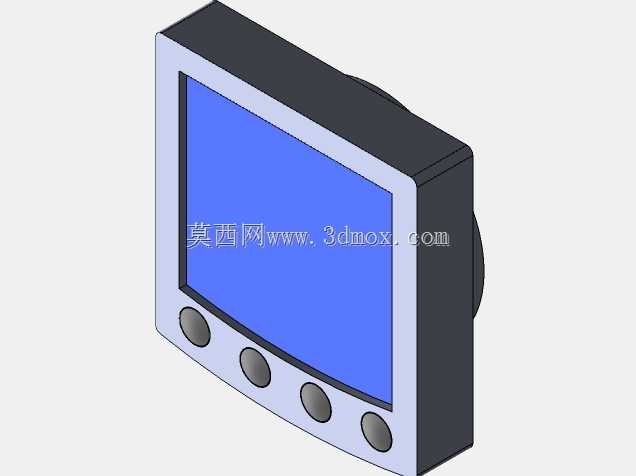

　　做船舶电子面板配套方案的时候，经常会碰到船东要求沿用原有操控习惯的需求，尤其是已经停产的老款海事导航设备，船员长期操作形成的肌肉记忆很难在短时间内适配新设备，这时候就需要对原有设备的外形、按键布局、显示界面做精准的三维复刻，用来做新面板的开孔匹配、操控位排布参考。这次还原的两款Raymarine航向显示设备，一款是指针加数显结合的罗盘航向表，另一款是带数字屏加阵列按键的自动舵操控终端，都是中小型游艇、作业渔船驾驶台里很常见的配置。指针款的核心功能是实时显示船舶当前磁航向与真航向，表盘外圈的色段做了航向偏差区间标识，绿色区间代表设定航向的允许偏差范围，红色区间代表偏航超限，下方的数显屏同步输出数字航向值，方便船员快速读取精确数值，

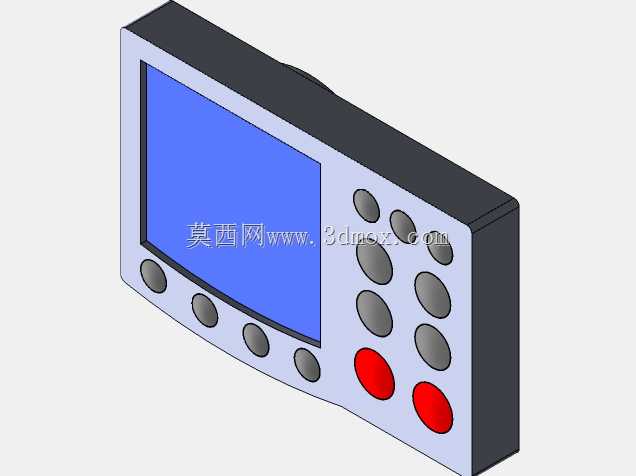

　　四个底部按键用来做航向校准、显示模式切换、背光调节这类基础操作，表盘正面做了轻微的内凹设计，能减少驾驶台侧方光线直射带来的反光，避免强光下读表困难。数显款的自动舵终端功能更集成，除了显示当前航向，还能切换自动导航模式、手动操控模式、待机模式，屏幕下方的刻度条用来显示舵角反馈数值，右侧的按键阵列里，上方六个黑色圆形按键是功能选择键，用来切换导航界面、设置航点、调整参数，下方两个红色按键是紧急操控键，分别对应自动舵脱开、紧急航向修正，这类带醒目标识的红色按键在设计时会特意做凸起的触感区分，船员在视线不离开前方海面的情况下，靠触感就能快速触发紧急操作，避免航行风险。建模的时候首先要卡准安装边界，两款设备都是嵌入式安装结构，

　　面板外框的安装孔位间距、嵌入舱台的深度、背部接线端子的预留空间都要和原设备一致，不然新做的电子面板装上去会出现缝隙过大、卡不进去、接线空间不足的问题。指针款的表盘直径、表壳厚度、按键的中心距都要按实际测量值还原，指针的转动轴心位置、数显屏的显示区域边界也要精准，后续做面板丝印的时候才能对应上显示窗口的位置。数显款的按键排布要严格遵循原设备的间距，每个按键的按压行程预留空间也要做出来，避免后续装实体按键的时候出现卡滞。外形设计上两款设备都用了浅灰色的耐候工程塑料外壳，边角做了小圆角过渡，避免在颠簸的航行环境里磕碰伤人，面板的防护等级要满足海事设备的防泼溅要求，所以按键和面板之间的密封槽结构在建模时也要体现，

　　方便后续做密封结构的配套设计。这类老款停产设备的三维复刻，核心不是做外观渲染，而是给后续的面板改装、设备替换提供精准的结构参考，不管是做同尺寸的替换面板，还是在原有安装位升级新设备，都能靠这个模型提前做干涉检查、安装模拟，减少现场改装时的试错成本，毕竟船舶靠港改装的时间窗口非常有限，提前把所有安装匹配的问题在三维阶段解决，能大幅缩短现场施工的周期，也能避免因为尺寸不匹配导致的二次返工。
