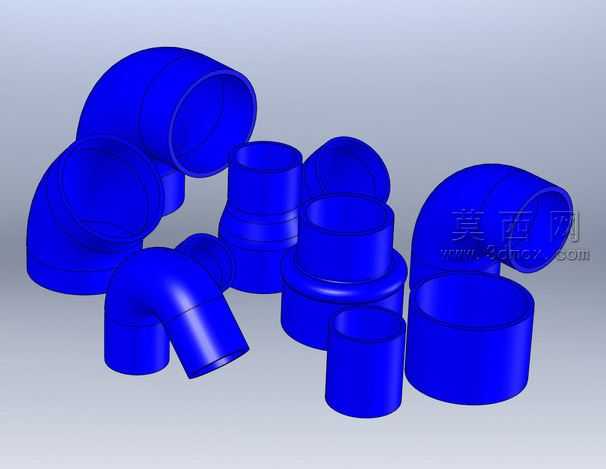

蓝色硅胶管路连接配件套件三维设计

本套硅胶管路连接配件套件采用三维参数化建模方式完成全流程设计，建模过程中以实际管路接驳的尺寸适配需求为核心基准，对每一款配件的内外径、接驳段长度、弯折角度、过渡圆角等关键参数进行精准约束，确保不同规格的配件之间可实现标准化搭配，满足多场景下的柔性管路布设需求。建模阶段首先梳理了整套配件的规格矩阵，涵盖90度直角弯头、45度斜角弯头、等径直通接头、异径转接头、端盖等多种常用管路接驳部件，每一个部件的建模均从基础草图绘制入手，通过旋转、拉伸、倒圆角等基础特征命令构建主体轮廓，针对弯头类部件的弧形过渡段，采用扫掠特征生成流畅的曲面结构，避免管壁出现应力集中的棱角结构，同时保证管路内部介质流通的顺畅性。材质渲染阶段统一为所有配件赋予高饱和度的蓝色硅胶材质，调整材质的粗糙度、反光度参数还原硅胶材质特有的半哑光柔和质感，通过环境光遮蔽效果凸显不同部件的轮廓边界，让各配件的结构形态、接口形式可以直观清晰地呈现。结构设计上充分考虑硅胶管件的实际使用特性，所有接头的接驳端均设计了略大于标准管径的过盈配合段，保证与软管连接时的密封性能与连接牢固度，弯头类部件的弯折处采用等壁厚设计，避免弯折位置出现壁厚不均导致的受压变形、开裂问题，异径转接头的过渡段采用平滑锥面衔接，减少管路变径位置的流体阻力。整套模型的各部件均为独立可编辑的参数化特征，可根据实际使用场景的管径、角度需求快速调整参数生成适配规格，所有部件之间无结构干涉，可直接用于管路装配方案的模拟验证、产品展示以及生产加工的尺寸参考，能够覆盖给排水、小型流体输送、设备内部气路连接等多种场景的管路接驳需求，为管路布设方案的前期设计提供直观的三维可视化支撑。
