内燃机用分体式连杆结构三维建模

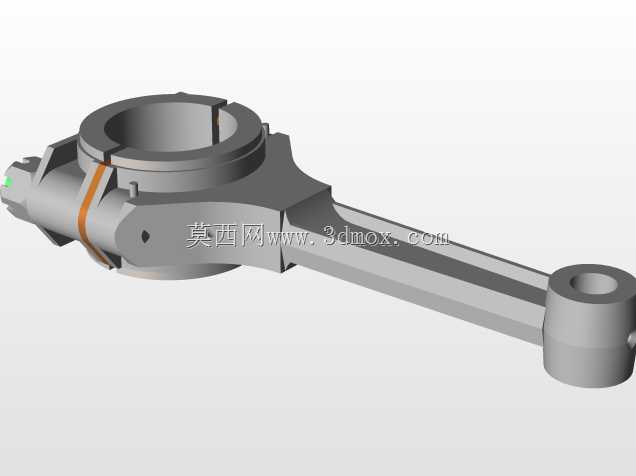

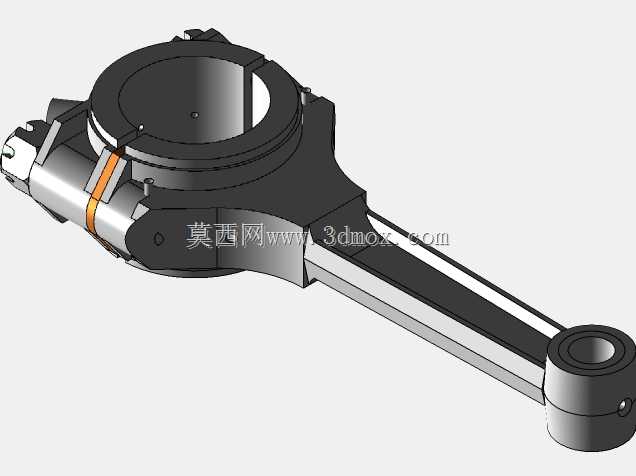

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套三维模型还原的是量产型内燃机常用的分体式斜切口连杆结构，可直接用于小排量汽油发动机、通用小型动力机组的结构设计参考与运动仿真验证。从实际装机场景来看，这类连杆主要适配缸径65-85mm区间的单缸或多缸内燃机，覆盖通用发电机组、小型农用动力、摩托车动力以及入门级乘用车小排量自吸发动机的应用场景，工作过程中需要持续承受活塞传递的爆发压力冲击，以及曲轴旋转带来的交变惯性载荷，因此结构设计上的强度冗余、配合精度直接决定动力单元的大修周期与运行可靠性。

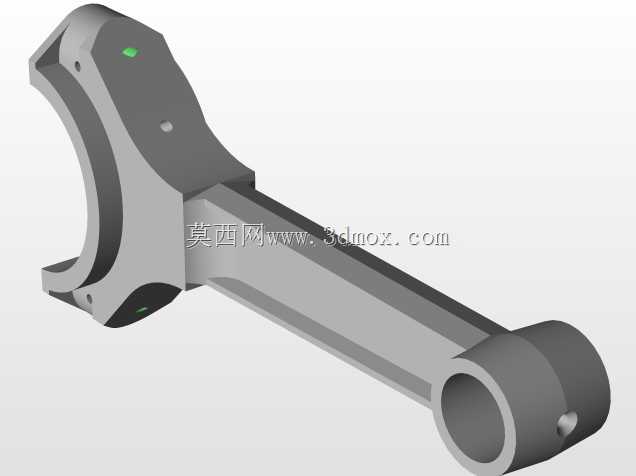

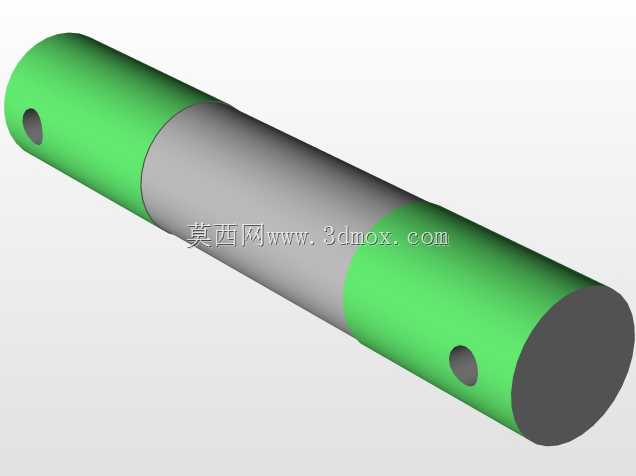

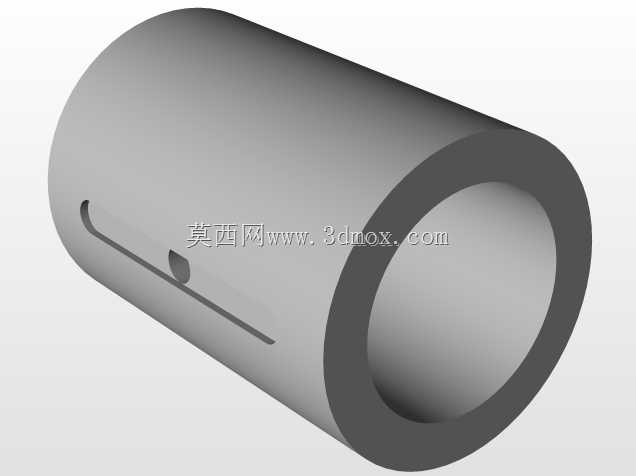

　　从结构功能特性来看，模型完整还原了连杆的三段核心结构：小头端集成了压装式铜衬套，衬套内孔与活塞销采用间隙配合，工作过程中衬套内孔会建立稳定的润滑油膜，避免活塞销与连杆基体直接摩擦，铜衬套的壁厚控制在2-2.5mm区间，过盈压装的过盈量按照基体孔径的千分之零点五到千分之八设定，既保证衬套不发生轴向窜动，也避免压装过程中衬套变形导致内孔失圆。杆身采用了工字形截面设计，这一截面形式是在长期工程迭代中形成的最优方案，相比矩形截面能在同等重量下提升30%以上的抗弯截面模量，有效降低连杆往复运动的惯性质量，同时杆身表面设计了贯通的油道，可将曲轴大头端的压力润滑油输送到小头衬套位置，实现运动副的持续润滑，油道的孔径控制在4-5mm，孔径过小会导致润滑油流量不足引发衬套过热烧蚀，孔径过大则会削弱杆身的整体结构强度。

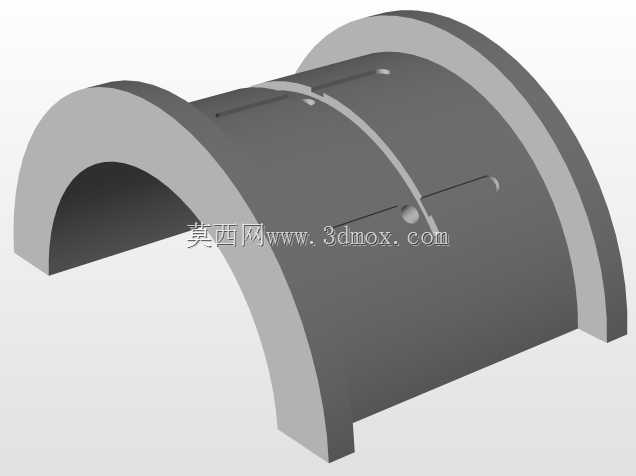

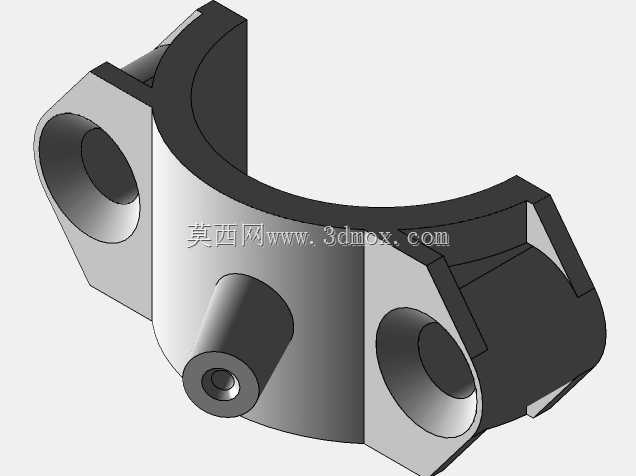

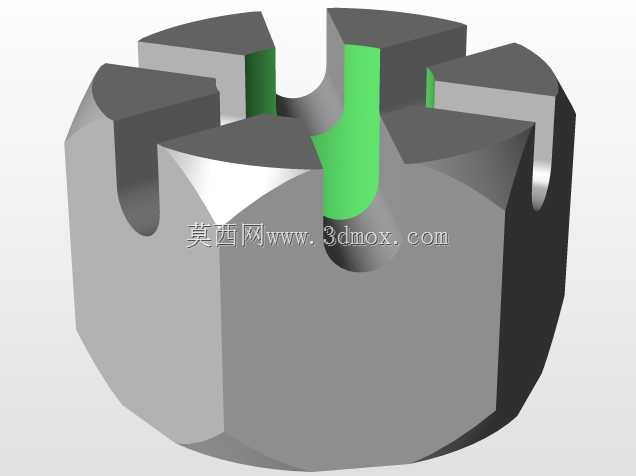

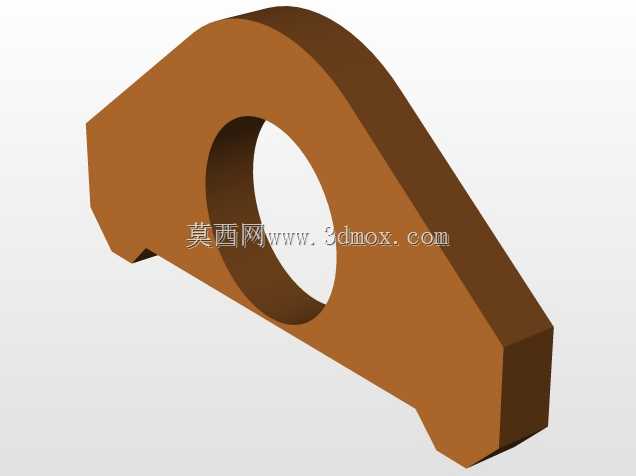

　　大头端采用斜切口分体式设计，剖分面与杆身轴线呈45度夹角，这种设计主要是为了满足发动机装配时的工艺需求——大头端需要穿过气缸套完成装配，斜切口结构能有效缩小大头端的横向轮廓尺寸，避免装配过程中与缸壁发生干涉。剖分面采用了锯齿形定位结构，相比平切口的定位销结构，锯齿定位能承受更大的剪切载荷，避免连杆螺栓承受额外的横向剪切力，模型中完整还原了连杆螺栓的安装孔位、定位锯齿的齿形参数，以及大头轴瓦的安装定位槽，轴瓦采用钢背铜基合金材质，壁厚1.5mm，安装后的轴瓦内孔与曲轴连杆轴颈的配合间隙按照轴颈直径的千分之二到千分之三设定，间隙过大容易引发机油压力过低、运转异响，间隙过小则会导致轴瓦抱轴的严重故障。

　　从安装边界尺寸来看，这套连杆的中心距（小头孔中心到大头孔中心的距离）为128mm，小头衬套内孔直径22mm，大头轴瓦内孔直径48mm，杆身最大宽度22mm，分体式大头的最大外轮廓直径62mm，斜切口状态下的横向最大尺寸为56mm，可顺利通过直径68mm的气缸套完成装配。建模过程中严格遵循了实际加工的工艺基准：以小头孔轴线、大头孔轴线以及两孔的中心连线作为核心设计基准，所有结构的形位公差都围绕这一基准设定，比如大小头孔的平行度公差控制在0.02mm/100mm以内，避免装机后出现活塞偏磨、连杆受力不均的问题；大头端两个螺栓安装孔的位置度公差控制在0.05mm以内，保证螺栓装配时不会出现附加应力，降低螺栓疲劳断裂的风险。

　　在细节设计上，模型还原了所有工艺倒角与圆角结构：杆身与大小头的过渡位置采用R8-R12的大圆角过渡，避免应力集中导致的连杆疲劳断裂，这一位置是连杆工作过程中应力最高的区域，过小的过渡圆角会在交变载荷下萌生疲劳裂纹，最终引发连杆断裂打坏缸体的严重事故；所有安装孔的孔口都设计了1×45度的倒角，方便装配过程中零件的导入，也避免孔口的锐边割伤密封件或者安装人员。小头端的衬套压装位置设计了0.1mm的导入倒角，方便衬套压装时的定位，同时在小头顶端设计了直径2mm的润滑油孔，与杆身油道连通，保证冷启动阶段润滑油能快速到达衬套摩擦面。这套模型的结构参数完全匹配量产机型的实际设计要求，可直接用于运动学仿真、有限元强度校核，也可作为同类连杆产品改型设计的基础参考，在建模时已经规避了加工工艺性缺陷，比如杆身工字形截面的拔模斜度设定为1度，适配模锻加工的成型需求，大头端的螺栓凸台高度经过优化，既保证螺栓的支承面强度，也不会额外增加连杆的往复运动质量。
