NKKM204钮子拨动开关结构设计

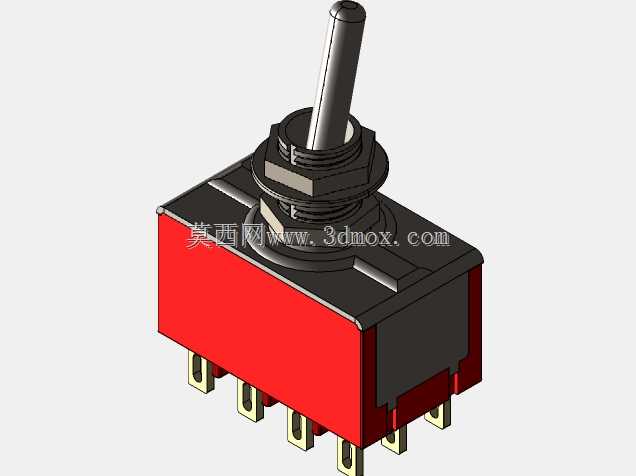

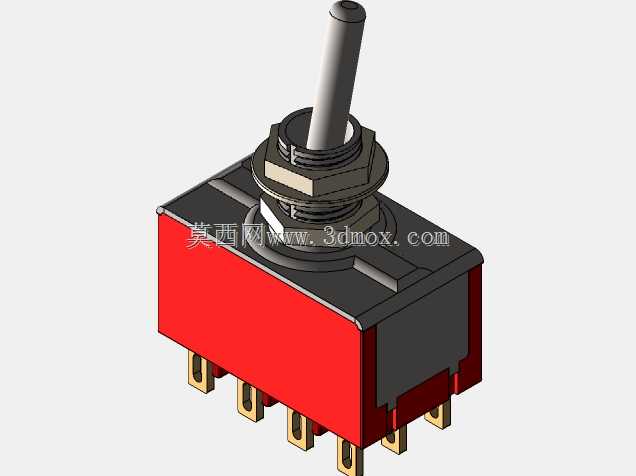

　　在工业控制机柜、通讯测试仪器、小型电源分配板以及老旧机电设备的改造项目里，手动档位切换往往需要一种触点容量足够、操作反馈清晰、抗振动能力优于轻触按键的元件，这款2P3T规格的钮子式拨动开关正是针对这类场景完成的结构建模。整机外观分为红色绝缘基座、黑色上盖、金属安装螺纹套、长杆操作柄以及底部镀金插针几个部分，建模时按照实物装配关系逐层拆分，既保留了外观曲面的过渡细节，也把内部六只接线端子的排布逻辑通过底部引脚位置完整表达出来。

　　从电气功能上看，该开关为双刀三掷结构，两路独立触点同步动作，可在三个稳定档位之间完成回路选择，额定承载能力对应6A、125VAC的交流工况，适合仪器电源档位切换、信号通路选通、电机正反转预选、通讯设备频段切换等负载不极端但要求接触可靠的场合。长杆式拨柄带来明确的扳动角度和到位手感，操作者戴薄手套也能准确判断当前档位，这一点在车间调试台、船用便携设备、野外检测机箱中比薄膜按键更实用。

　　结构设计层面，红色基座采用耐热工程塑料的视觉表达，侧壁与上盖之间通过卡扣与定位槽组合，模型中把基座四角的包边、上盖压合台阶都做了还原；中部金属部分包含六角锁紧螺母、平垫片、带外螺纹的安装套以及柄部密封圈位置，安装时从面板正面穿入开孔，背面用螺母锁紧，能够把开关牢固固定在0.5至3mm厚的金属或塑料面板上。螺纹段下方的台阶决定了面板与内部本体之间的限位关系，布局PCB或机箱内走线时需要为红色本体预留侧向空间，避免拨柄摆动范围内与线缆、支架发生干涉。

　　底部六只插针按两列三行排列，针脚为扁方形镀金端子，既可以插入印制板对应孔位进行波峰焊，也能配合接线端子夹片实现导线压接。建模时针脚中心距、伸出长度、根部倒角均参照实物比例处理，方便工程师在PCB封装库中对照开孔，也能在装配评审时检查焊盘与周边电容、电阻的安全间距。开关本体在板上属于较高元件，长拨柄竖起后高度明显高于周围贴片器件，进行机箱堆叠设计时要在面板开孔正上方保留操作手指空间，同时防止运输过程中拨柄被顶盖压弯。

　　安装边界方面，面板开孔以螺纹套外径为基准，通常采用圆形开孔并配合螺母压紧，六角螺母的对边尺寸决定了扳手操作空间；若面板布局密集，可在螺母下方增加防松垫圈或点胶处理，抑制设备振动导致的松动。拨柄在三档之间摆动时顶端会画出一段圆弧轨迹，靠近拨柄的铭牌、丝印框需要避让该轨迹，防止长期摩擦刮花面板标识。接线设计上，两路触点的公共端、常开常闭端应结合原理图在丝印层明确标注，避免三档切换时误接造成信号短路。

　　三维建模过程中，金属螺纹采用简化牙型表达，既保证视觉真实，又控制整机装配的特征数量；红色塑料外壳做了轻微拔模斜度，符合注塑件生产工艺；拨柄与安装套之间保留同轴配合关系，可在后续运动校核中模拟扳动角度。整体模型兼顾外观展示与结构装配参考，适用于通讯设备整机布局、控制柜面板设计、教学演示以及电子元件库搭建，能够帮助设计人员在方案阶段直观判断开关高度、开孔位置、接线空间和操作便利性，减少样机制作时反复修改面板与PCB的返工量。
