双电容组合式铝电解直流母线元件

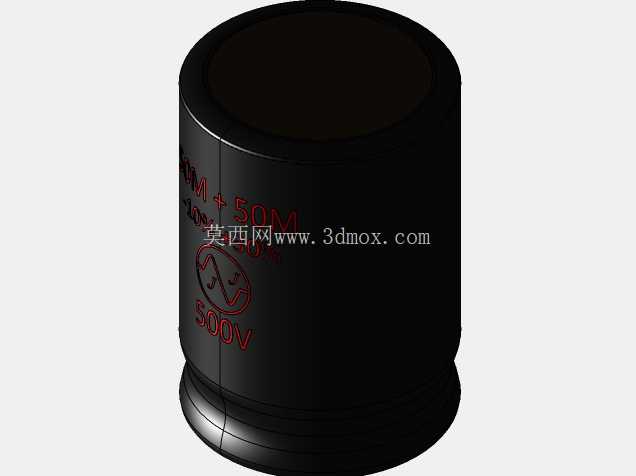

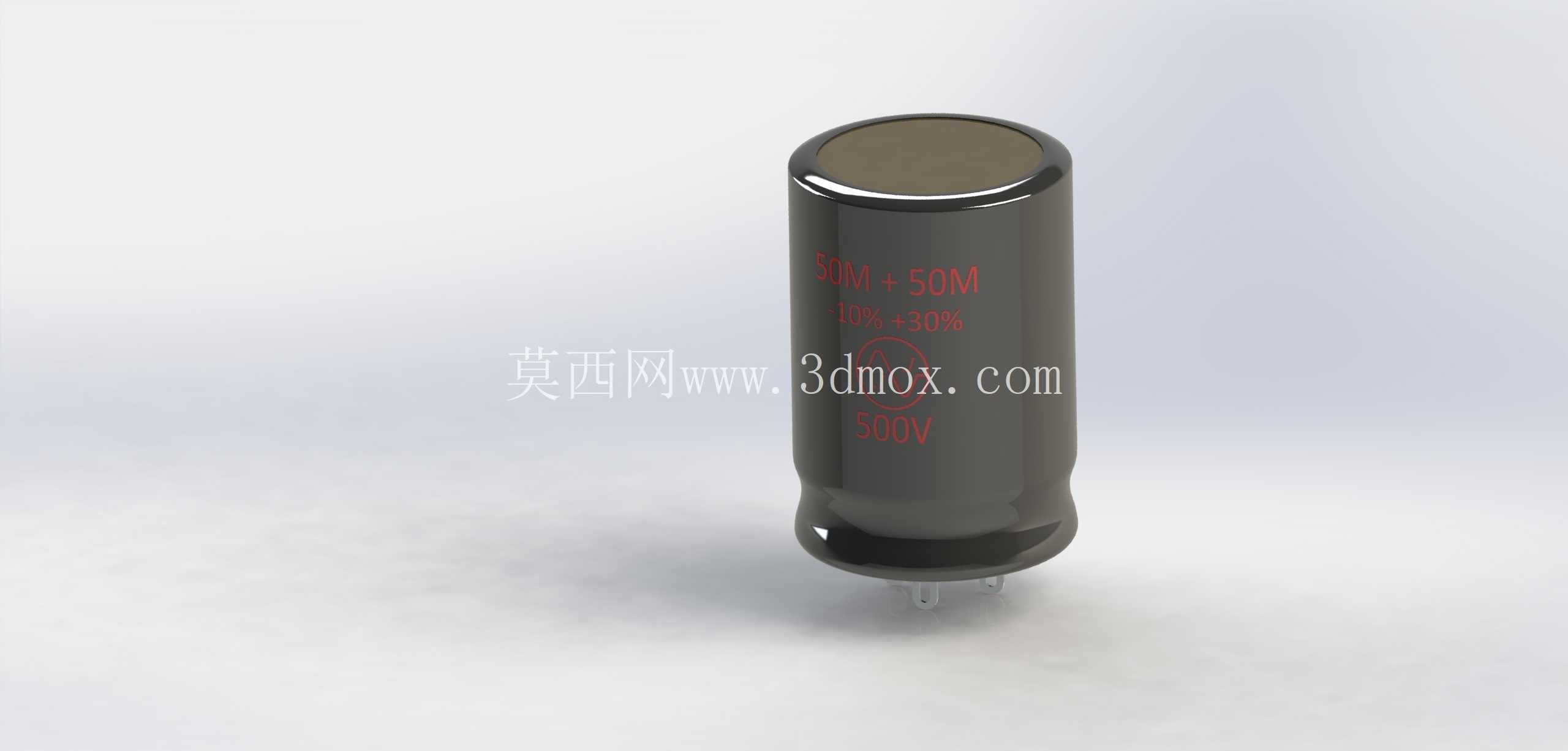

　　在高压直流供电回路、工业电源滤波单元、大功率音频放大设备的母线侧，这类共体封装的双组铝电解电容是极为常见的无源器件，区别于两颗独立电容分立式安装的方案，共体封装的结构能大幅缩减PCB板上的占用面积，同时缩短两个电容单元到母线接线端的走线距离，降低引线电感带来的高频尖峰干扰，尤其适合500V高压直流工况下的母线滤波、储能需求。从结构设计来看，这款双电容采用单铝壳封装，内部集成两个容值均为50μF的电容芯组，共用底部的引出引脚，引脚间距遵循常规直插铝电解电容的安装规范，不需要在PCB设计阶段额外调整封装库，可直接替换同尺寸规格的单电容或双分立电容方案。

　　外壳采用深灰色耐电解液腐蚀的铝质拉伸壳体，顶部设置有十字型防爆刻槽，当内部芯组因为过压、过温出现电解液气化膨胀时，防爆槽会优先开裂释放内部压力，避免壳体爆裂引发周边电路损坏，这也是高压铝电解电容必须具备的安全结构设计。实际选型应用中，这类双电容常被用在高压直流电源的输出端，两个电容单元可分别承担差模滤波、共模滤波的作用，也可并联使用提升总容值，适配不同的电路拓扑需求。

　　安装边界上，电容本体为圆柱形直插结构，壳体直径、本体高度都匹配常规大功率直插电容的安装空间，引脚直径适配标准PCB钻孔尺寸，波峰焊、手工焊都可完成装配，不需要额外的固定支架，本体与周边元器件的安全间距满足高压安规要求，500V的额定耐压可覆盖常见的工业直流母线电压等级，留足足够的耐压余量避免工况波动导致的器件击穿。建模过程中需要重点还原铝壳的曲面过渡、顶部防爆槽的凹陷结构、底部引脚的伸出长度与直径，还有壳体表面印刷的参数标识位置，确保模型导入PCB装配仿真时，能准确检查元器件之间的干涉情况，也可用于电子设备的整机结构展示、装配工艺模拟。

　　不同于低压小容值的贴片电容，这类高压直插电解电容的重量更大，建模时还要考虑引脚的承重强度对应的结构细节，还原引脚与壳体底部的铆接结构，方便后续做结构强度仿真时，准确模拟振动工况下引脚的受力情况，避免实际设备运行中因为振动出现引脚断裂、电容脱落的故障。在大功率音频功放设备里，这类双电容还可分别给左右声道的供电回路做退耦滤波，共体封装的结构能让两个声道的供电阻抗保持一致，降低声道串扰，提升音频输出的分离度，这也是很多高端音频设备选用共体双电容的核心原因。从散热设计角度，铝制外壳本身具备一定的散热能力，建模时还原壳体的壁厚、表面粗糙度，可辅助进行热仿真分析，计算长时间满负载工作时电容表面的温升情况，匹配周边的散热设计，确保电容工作在额定温度范围内，延长器件的使用寿命。
