伯恩斯3006P侧调通孔微调电位器

　　在通讯设备、工业控制板卡以及精密仪器内部，经常需要在整机装配完成后对电路参数进行细微校准，这类需求催生了大量小型可调电阻元件。3006P 侧调式多圈微调电位器正是其中应用极为广泛的一种，它采用金属陶瓷电阻体与长方条形封闭外壳结构，通过顶部一字槽配合螺丝刀进行多圈旋转调节，能够在有限的板卡空间内实现阻值的精细设定。

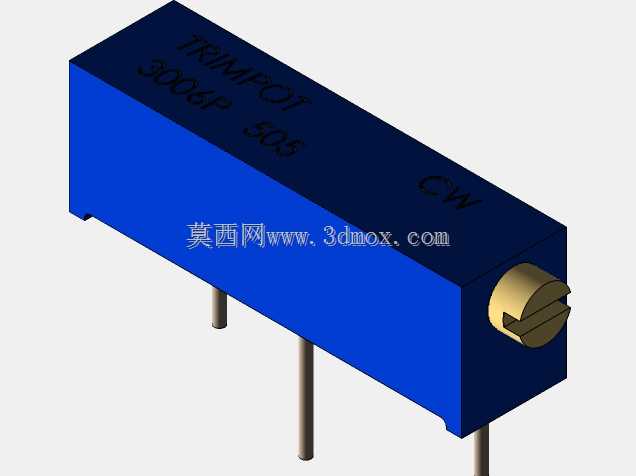

　　从结构形态看，该元件主体为蓝色长方体塑封外壳，顶面印有型号 TRIMPOT 3006P-505 以及 CW 旋转方向标识，端部露出黄铜色一字调节轴，底部伸出三根金属引脚。三根引脚分别对应电阻体两端固定端子与中间滑动抽头，使用者可根据电路需要接成分压式或可变电阻式两种工作方式。端部侧调布局的优势在于，当电位器被密集元件包围、顶面操作空间受限时，工程师仍可从电路板边缘方向伸入螺丝刀完成校准，这在通讯工具类主板、电源模块以及信号调理板上尤为实用。

　　建模过程中需要重点还原几个工程特征。其一是外壳的长宽高比例与倒角细节，3006P 系列本体呈细长矩形，端部调节孔与金属轴套存在同轴关系，轴套端面的一字槽宽度、深度直接决定螺丝刀配合是否顺畅；其二是三根引脚的直径、伸出长度与跨距，引脚并非简单圆柱，根部与外壳连接处存在成型过渡，装配时引脚穿过 PCB 对应孔位后进行波峰焊或手工焊接，因此孔位间距必须与实物跨距严格一致，否则会出现插装干涉；其三是顶面丝印字符的走向与位置，CW 标识用于提示顺时针调节时滑动端的运动方向，对现场调试人员具有明确指引意义。

　　安装边界方面，这类通孔元件在 PCB 布局时需要同时考虑本体占位与操作空间。本体平卧于板面上，底部引脚向下穿孔，端部调节轴朝向板卡外侧或预留调试开口方向。结构工程师在堆叠设计时，不仅要让出本体长度方向的投影区域，还要在调节轴前方留出螺丝刀进入的直线通道，避免被相邻电容、连接器或屏蔽罩遮挡。由于属于多圈微调机构，旋转圈数通常在二十圈左右，调节力矩较小，建模时可将内部蜗杆与滑动触点作为简化表达，重点保证外部接口尺寸准确。

　　功能特性上，金属陶瓷电阻体具备较好的耐磨性与温度稳定性，适合在工业温区内长期工作；封闭外壳能够阻挡焊剂飞溅、灰尘与手指直接接触电阻轨道，降低调试后阻值漂移的风险。与单圈电位器相比，多圈结构把同样的阻值变化分散到更多旋转角度上，单圈调节量更小，分辨率更高，特别适合阈值电压、增益系数、基准偏置等需要反复微调的电路节点。

　　在实际设备中，该电位器常出现在开关电源输出电压校准、传感器信号零点与满量程调整、通讯模块功率偏置设定、工控板模拟量接口标定等场景。设备出厂前，调试人员通过旋转端部轴芯改变抽头位置，使被测参数落入设计窗口；调试完成后一般不再频繁动作，因此它承担的是“一次性校准+偶尔维护”的角色，而非面板上的日常操作旋钮。

　　围绕这一用途，三维模型在装配体中主要承担干涉检查与布局验证作用。工程师将其放置在 PCB 装配坐标中，核对本体与周边壳体、散热片、线束的间隙，确认调节口与外壳开孔或维修窗口对齐；在钣金外壳或塑料面板设计时，还可依据端部轴套位置开出避让孔，使产线调试无需拆机。引脚部分则可直接导入 PCB 协同环境，作为通孔元件三维占位，辅助检查焊接面与底层壳体的安全距离。

　　整体而言，该模型虽然尺寸小巧，却涉及电子元件结构表达、板级装配约束、人机调试空间以及工艺焊接可行性等多方面内容。准确还原长方体外壳、端部黄铜调节轴、三根直插引脚与顶面标识，并把侧调操作方向、引脚跨距和外围避让空间表达清楚，就能为通讯与工业控制设备的结构设计、电路板堆叠和维修工艺校核提供可靠的三维依据。
