可调式手动丝锥铰手夹持工装

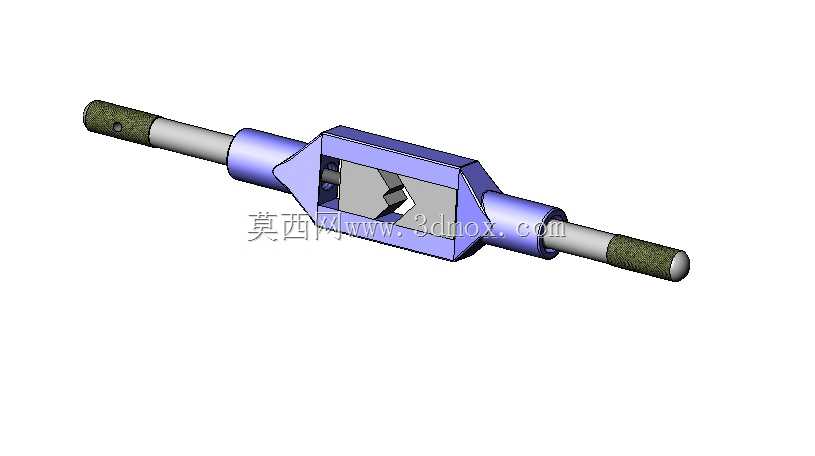

　　这套手动丝锥扳手属于钳工攻丝工序中最常见的手持辅具，整体结构围绕方柄丝锥的可靠夹持与扭矩平稳传递展开。中间的矩形框架本体是核心受力件，框架内部开设贯通的楔形滑槽，两块对称布置的夹块沿斜面滑动，夹块相对侧加工出与丝锥方头匹配的卡口，转动框架两端的调节件即可推动夹块收拢或张开，从而适配不同规格方柄丝锥的装夹需求。这种楔形夹紧方式在手动攻丝时具备自锁趋势，施力越大夹块对方榫的咬合越紧，能有效避免攻丝过程中丝锥打滑、松脱。

　　从实际使用场景看，该类铰手广泛出现在单件小批量机修、装配现场、模具钳工台以及实训工位。当工件上的底孔已经钻好，需要加工内螺纹时，操作者将选好的丝锥方头卡入两夹块之间，调整夹紧后把丝锥头部垂直引入底孔，双手握持两端手柄同步施加旋转力矩。相比机用攻丝，手动方式对盲孔、薄板、难定位工件以及材质较软的有色金属件更易控制进给手感，便于在切屑阻力突变时及时反转断屑，降低丝锥折断风险。

　　结构设计上，长手柄穿过框架两侧的圆柱导向座，手柄两端做滚花或包覆防滑层，增加手掌握持摩擦力；手柄可在导向座内左右滑动，这一细节并非多余：攻丝初始阶段需要较高对中性，可将双手靠近框架，缩短力臂以精细控制姿态；进入正常切削后，再将手柄向两端拉出，获得更大力臂，用较小的手部力量产生足够扭矩。框架端部的圆柱座既承担手柄的径向支撑，又保证旋转时两侧力点同轴，避免附加弯矩传递到丝锥上。

　　外形与边界方面，整体呈横向长杆加中部方框的布局，收拢状态下长度主要由手柄决定，框架宽度略大于夹块行程范围，高度以容纳楔形滑槽和夹块厚度为准。建模时需重点控制几处配合关系：夹块斜面与框架滑槽斜面的贴合角度、夹块卡口对方柄的对中位置、手柄与导向座孔的同轴度，以及夹块在最小和最大开口位置时的行程极限。若夹块中心偏离扳手旋转轴线，攻丝时丝锥会受到偏心载荷，导致螺纹烂牙或丝锥折断；若斜面角度过大，夹紧力不足，角度过小则调节费力且容易卡死。

　　从受力路径看，操作者施加在手柄上的力偶通过导向座传到框架，框架经楔形面把扭矩传给夹块，再由夹块卡口驱动丝锥方头。整个传力链要求框架具备足够的刚性，开口处不能在大扭矩下明显张开，否则夹块会失去预紧。夹块卡口通常做成V形或阶梯方口，以覆盖一定范围的方榫尺寸；卡口边缘需保留适当强度，避免在频繁夹紧中压溃。手柄端部的防滑段直径略大于杆身，既改善握持，也防止手从端部滑脱。

　　在三维建模过程中，可先建立框架本体并切除中间楔形窗口，再按斜面配合关系创建左右夹块，保证两者闭合时卡口中心与手柄轴线共面。手柄作为独立件装配进两侧导向孔，保留轴向滑动自由度，能真实反映现场使用时的力臂调节动作。夹块与框架之间的调节螺钉或锁紧结构需按实际运动关系约束，演示开口变化时可直观看到夹块沿斜面升降、卡口尺寸同步改变。

　　选型与应用时，扳手规格要与丝锥尺寸匹配：小规格丝锥需要较短力臂以控制扭矩，防止过载断锥；大规格丝锥则需要更长手柄获得足够力矩。现场还要保证丝锥与底孔垂直，起切时轻压扶正，进入几牙后依靠螺纹自导，不再施加较大轴向推力。模型把这些结构关系完整呈现，既可用于钳工工装的结构校核，也可作为手动攻丝工具原理演示、装配练习以及五金工具设计参考。
