塑料板材热丝折弯成型设备结构

　　该设备面向薄型塑料板材的直线热弯工序，常见于广告标识、展示架、亚克力护罩、PVC挡板、小型机箱视窗和教学样件制作场景。设备的核心目标不是对金属板材进行冷压折弯，而是沿一条窄线对热塑性板材进行局部加热，使材料达到软化温度后，依靠定位挡板、压紧梁和人工翻转动作形成稳定折角。整体结构采用台式箱体布局，下部箱体承担支撑、电气元件容纳和台面承载功能，上部布置加热、定位、压紧和角度翻转机构，适合放置在工装台、维修间或小批量加工区域使用。

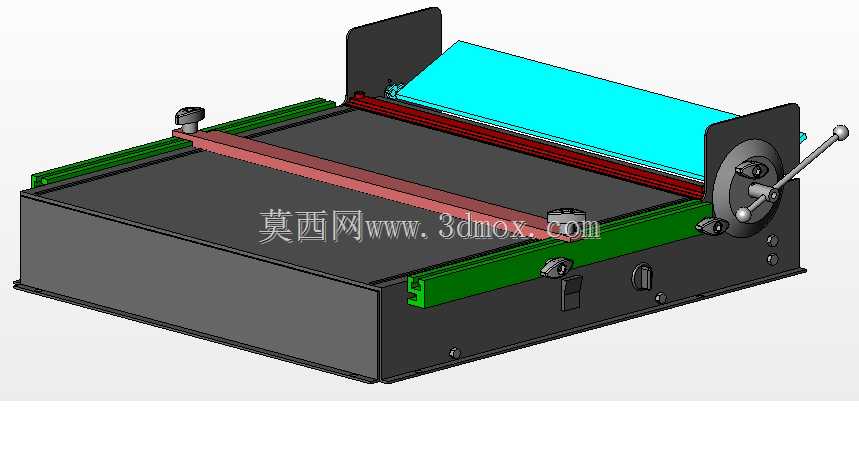

　　从实际加工逻辑看，塑料板材热弯对加热区域的宽度和温度均匀性较敏感。若加热范围过宽，折弯线会模糊，板面容易出现鼓包或拉伸；若热量不足，折弯处则会产生白痕、回弹甚至开裂。模型中红色长条形加热组件沿工作台横向布置，位置靠近折弯轴线，用于形成连续线状热源。青色板材示意件搭放在加热区后侧，反映出待加工板材在软化前的进料与支撑状态。加热丝或加热条的安装需要兼顾张紧、绝缘、隔热和高度调节，避免长期热膨胀后出现下垂、短路或与板材直接接触。

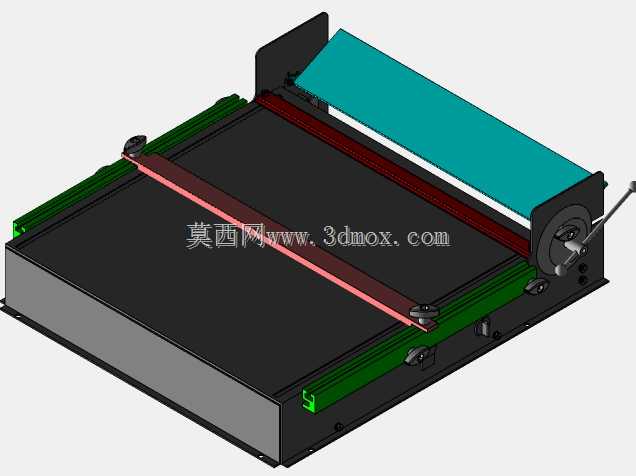

　　台面两侧的绿色直线导向结构为定位和压紧部件提供滑移基础。红色横梁可理解为压料或定位构件，沿导轨方向调整后，能够适应不同折弯边距。对于亚克力、PC、PVC、PETG等材料，折弯线到板边的距离决定了成品翻边宽度，因此导向件上需要设置可靠锁紧点。模型中多处旋钮和锁紧螺钉体现了这一设计思路：松开后可移动挡板或压梁，调整到位后再固定，使设备在多品种、小批量板材加工中不必更换复杂模具。

　　右侧带手柄的圆盘机构是角度翻转与折弯执行的关键区域。手柄通过转轴带动后侧托板或靠板旋转，操作人员可在板材软化后将其扳至目标角度。相比全自动多轴折弯设备，这种手动翻转结构成本低、维护简单、动作直观，特别适合试制车间和轻型板材加工。圆盘上的刻度、限位销或角度定位结构可用于限制翻转范围，减少对操作者经验的依赖。若在工程细化阶段进一步设计，可在转轴处增加角度标尺、可调挡块和缓冲件，使常用角度如九十度、一百二十度、一百三十五度能够重复定位。

　　设备外形以矩形箱体为基础，工作台面保持开阔，前方和左右侧预留操作空间。箱体侧面设置开关、接口和固定螺钉，说明内部可布置电源、温控模块、接线端子和散热空间。台面高度应结合人工站立操作设定，既要保证板材取放方便，也要让翻转手柄处于舒适施力范围。安装边界方面，设备后方需要留出板材进料和翻起空间，右侧手柄回转范围内不得布置障碍物；前方应保留人员站位和成品取出距离，台面两侧则需允许长版板材伸出。若加工大幅面板材，还应在设备两侧增加辅助托架，以防止板材因自重下垂影响折弯线位置。

　　结构设计上，下部箱体宜采用钢板焊接或折弯钣金拼装，关键台面需保证平面度。加热区附近应选用耐热、绝缘材料，避免热量持续传导至整个台面。压料梁下方可增加耐热胶条或弹性垫，既防止板材表面压伤，又能提高压紧均匀性。导向件与锁紧件应布置在操作者容易触及的位置，调整动作不宜与加热区发生干涉。加热组件本身建议做成可更换模块，因为热丝在反复升温和冷却过程中属于易损件，后期维护时应能快速张紧或替换。

　　在工艺使用中，板材先按展开尺寸裁切并去除毛刺，随后放置到台面上，使折弯线对准加热区。定位挡板确定翻边宽度，压梁固定非折弯侧，加热一段时间后材料沿热线软化，操作者再通过手柄带动托板翻转，冷却定型后得到折角。不同厚度、颜色和材料成分的塑料板所需加热时长不同，深色板与透明板的吸热特性也存在差异，因此设备在真实投产时通常需要配合温控和定时管理。该三维结构完整表达了台式热弯设备的支撑、导向、加热、压紧、翻转和人机操作关系，可作为轻型塑料折弯工装设计、课程设计或非标自动化改造的参考基础。
