GL14滚花外六角塑料螺纹连接接头

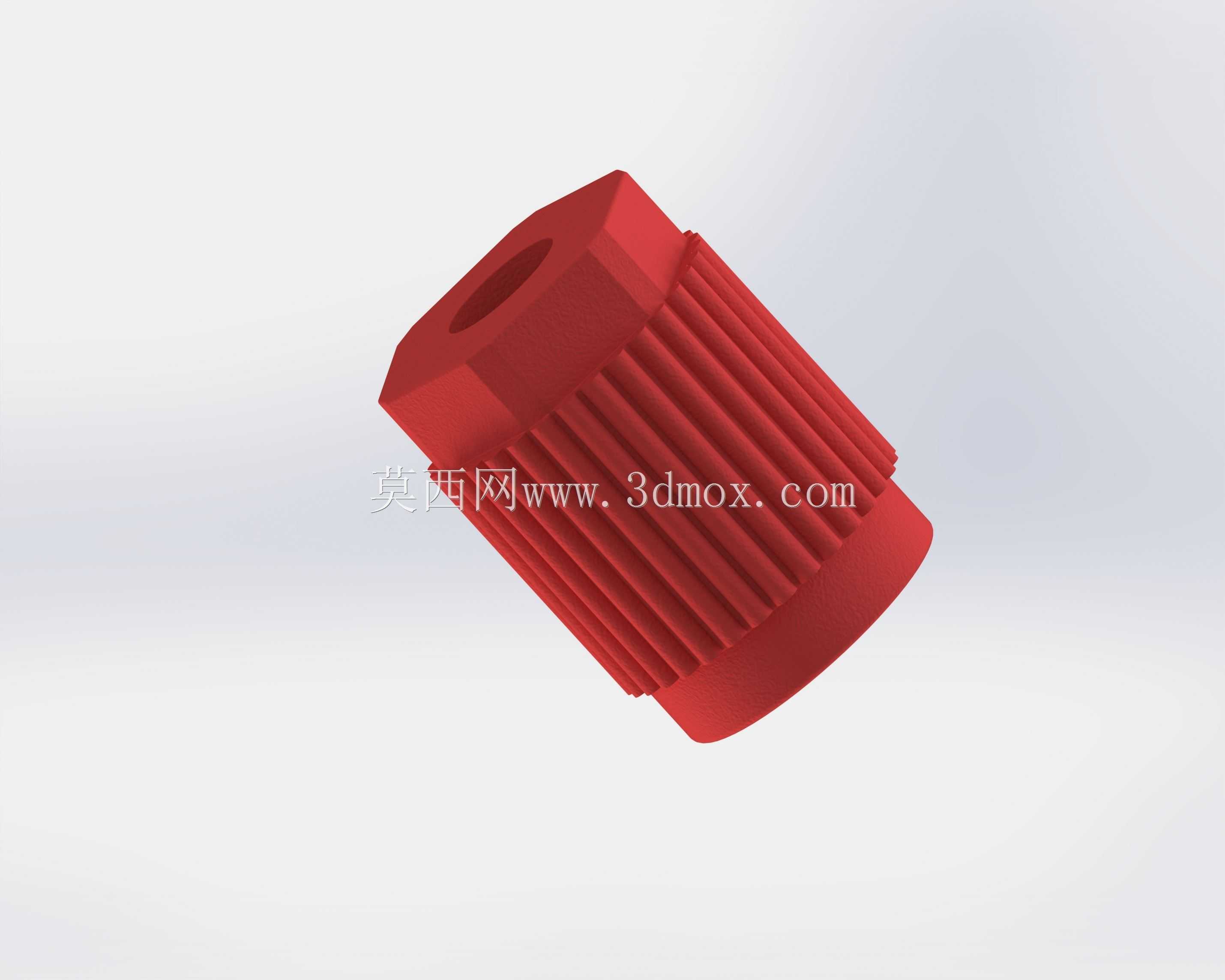

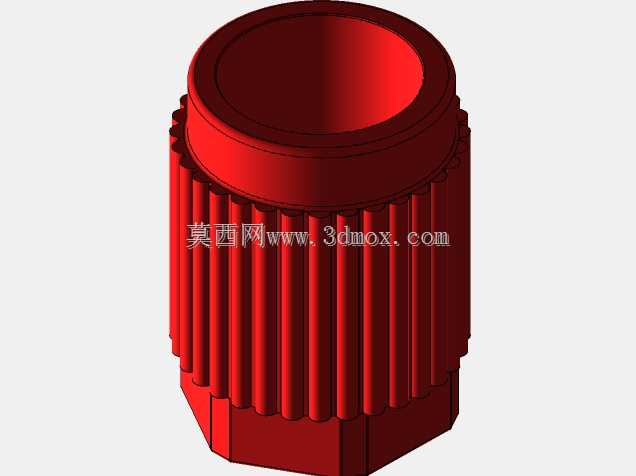

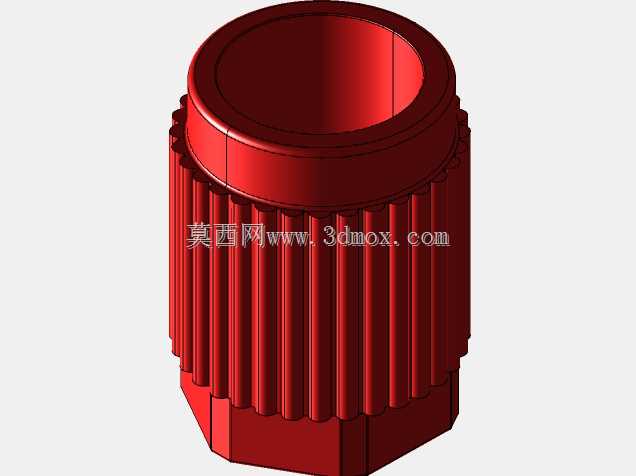

　　在实验室流体管路、小型化工实验装置、民用净水设备、低压气动回路这类对连接密封性有基础要求、同时需要频繁手动拆装的场景里，这类滚花外六角结构的螺纹接头是非常常见的连接件。很多刚入行的结构设计人员在做这类接头选型或者建模的时候，很容易忽略手动操作的人机工程细节，要么把外拧结构做的太光滑，手上沾了少量试剂或者水渍的时候根本拧不动，要么把六角尺寸做的过大，挤占周边管路的安装空间，反而给装配带来麻烦。这个GL14规格的接头，在设计的时候首先平衡了手动拧紧和工具辅助拧紧的双重需求，一端做了标准的外六角结构，当需要较大拧紧力矩保证密封的时候，可以用活动扳手或者开口扳手卡住六角面施加扭矩，避免塑料件受力不均开裂；六角延伸段做了全周竖直滚花，

　　滚花的齿距和齿深都做了适配手动操作的优化，不需要借助工具的时候，仅凭手指的摩擦力就能完成初步拧紧和日常拆卸维护，不用每次拆装都找扳手，很适合需要频繁更换管路、调整连接位置的实验场景。从结构功能来看，这类接头的核心作用是实现两段通径匹配的管路之间的可拆卸刚性连接，内部是等径的通孔，流体经过的时候不会出现通径突变带来的流阻增大问题，也不容易在变径位置残留介质，不管是走常温的清水、低压气体，还是弱腐蚀性的实验试剂，只要材质适配对应介质，都能保证稳定的连接密封性。接头两端的螺纹精度是设计的核心控制点，螺纹的中径公差要控制在合理范围，公差太大拧上去会有旷量，承压的时候容易漏液，公差太小拧的时候阻力太大，

　　塑料件很容易在拧紧过程中出现螺纹滑牙或者本体开裂的问题；螺纹收尾的位置做了退刀槽结构，不会出现螺纹拧到底之后端面抵死却还有密封间隙的问题，配合对应规格的密封圈，就能在低压工况下实现可靠密封。从安装边界来看，这类接头的最大外轮廓就是滚花段的外径，比六角的对边尺寸略大一点，做装配布局的时候，只要预留出比滚花外径大2-3mm的操作空间，就能顺利完成手动拧紧，如果需要用扳手操作，六角周边要预留出至少扳手厚度的操作间隙，避免扳手卡到周边的管路或者结构件。接头的总长度控制的比较紧凑，不会在连接位置伸出太长的结构，对于安装空间局促的小型实验装置、桌面级流体设备来说，不会造成空间浪费。很多人在做这类塑料接头建模的时候，容易忽略拔模斜度的细节，

　　其实这类注塑成型的零件，不管是外六角面还是滚花齿面，都要顺着脱模方向做微小的拔模斜度，不然注塑生产的时候很容易出现粘模、齿面拉伤的问题，直接影响零件的外观和实际使用手感；滚花的齿形做了圆角处理，没有尖锐的棱角，手动拧的时候不会划手，哪怕手上没有戴防护手套，长时间操作也不会出现硌手的问题。另外，接头两端的端面都做了微小的倒角，一方面是安装的时候更容易对准管路或者对应的内螺纹孔，不会出现螺纹错牙的问题，另一方面也去除了注塑件的飞边毛刺，不需要后续额外的去毛刺工序，能有效控制生产的成本。在实际选型应用的时候，要注意这个规格的接头适配的是GL14标准的螺纹接口，不要和其他相近规格的管螺纹混接，不然哪怕看起来能拧进去，实际配合的螺纹牙型不匹配，承压的时候很容易出现泄漏甚至接头崩开的问题；如果是用于有一定压力的气动回路，还要根据工作压力核对塑料材质的强度参数，必要的时候可以在螺纹位置缠绕少量生料带来辅助密封，不要一味靠加大拧紧力矩来防漏，避免塑料件出现应力开裂。
