这套壳体结构面向NEMA23安装规格的外转子无刷动力单元,主要服务于小型运动平台、桌面数控装置、履带小车、机械臂关节以及需要紧凑动力源的自动化执行机构。实际选型时,工程人员往往先确认安装法兰边界,再核对轴伸、后端编码器空间和散热面积,因为电机外壳不仅承担防护作用,还直接决定定子定位、端盖配合、热量传导和整机装配顺序。

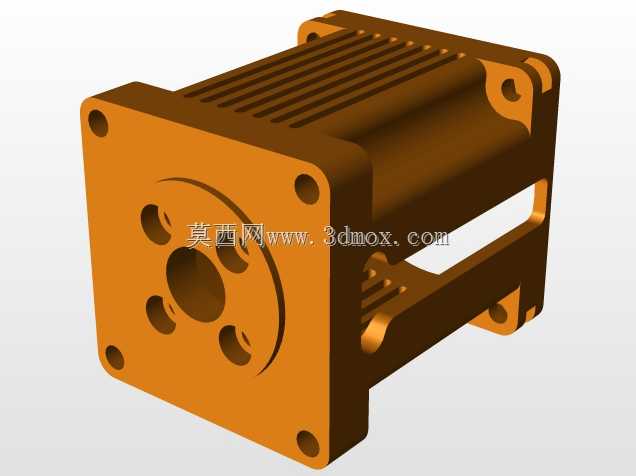

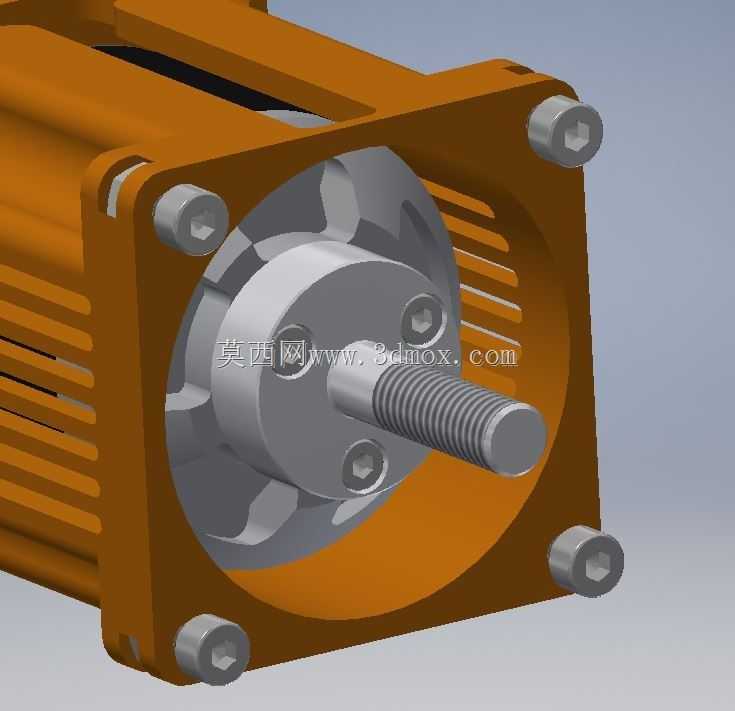

壳体前端采用NEMA23常见的方形法兰布局,四个角部安装孔围绕输出轴呈对称分布,便于在标准电机座、滑块连接板或设备立板上直接固定。前端面中心保留轴伸通道,周围设置多颗紧固点位,用于前盖或轴承座的定位;轴孔周边的凸台厚度需要兼顾轴承外圈支撑与螺钉锁紧空间,避免装配时螺钉与旋转轴系发生干涉。模型中前端轴承区域的环形加强结构,可在受径向皮带拉力或同步带轮载荷时减小局部变形。

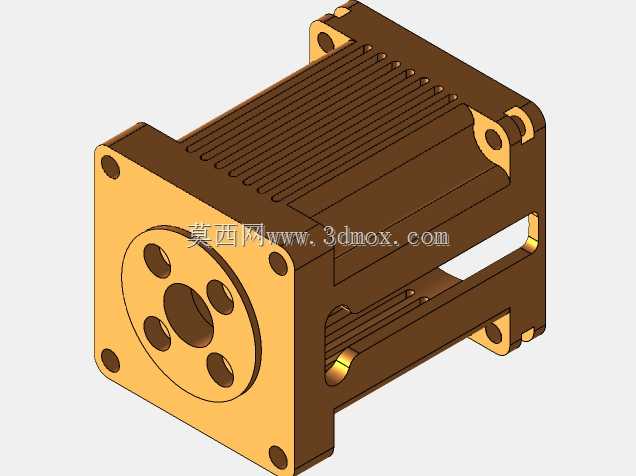

筒身部分采用沿轴向布置的密集散热筋,筋条从前端法兰向后端延伸,形成连续的散热表面。对于5055规格、320KV级别的无刷电机,持续运行时定子绕组产生的热量需要通过铁芯、内筒和外壳向外扩散,外露筋条能够增加与空气的接触面积,在自然对流或小型风扇辅助条件下降低壳体温升。筋条之间的沟槽同时提高筒身抗弯刚度,使壳体在薄壁状态下仍能保持较好的截面形状。

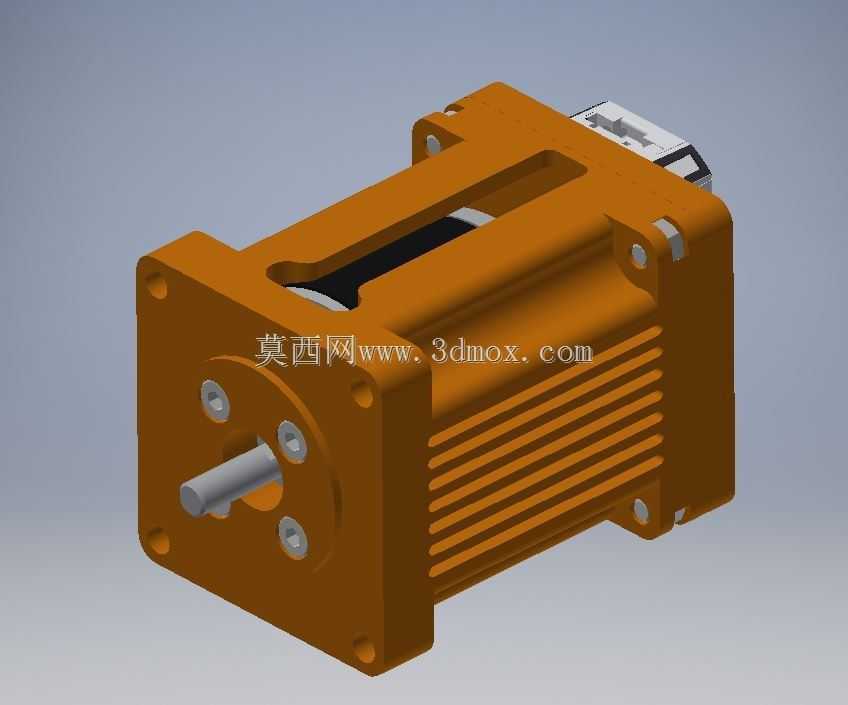

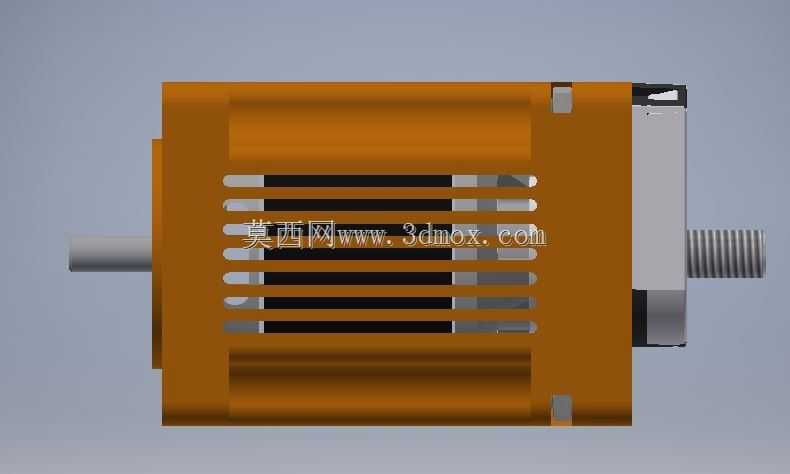

上部开设的长条形窗口并非单纯减重结构,在装配场景中可用于观察内部绕组、引线位置或嵌装固定件,也可为局部走线、维护检查提供操作空间。窗口边缘保留较宽实体边框,避免因开孔切断主要承载路径;靠近前端和后端的实体区域则承担法兰连接、端盖压紧和定子支撑功能。这种开孔方式在轻量化与刚性之间取得平衡,适合小批量设备中对重量敏感但仍需稳定安装的动力部位。

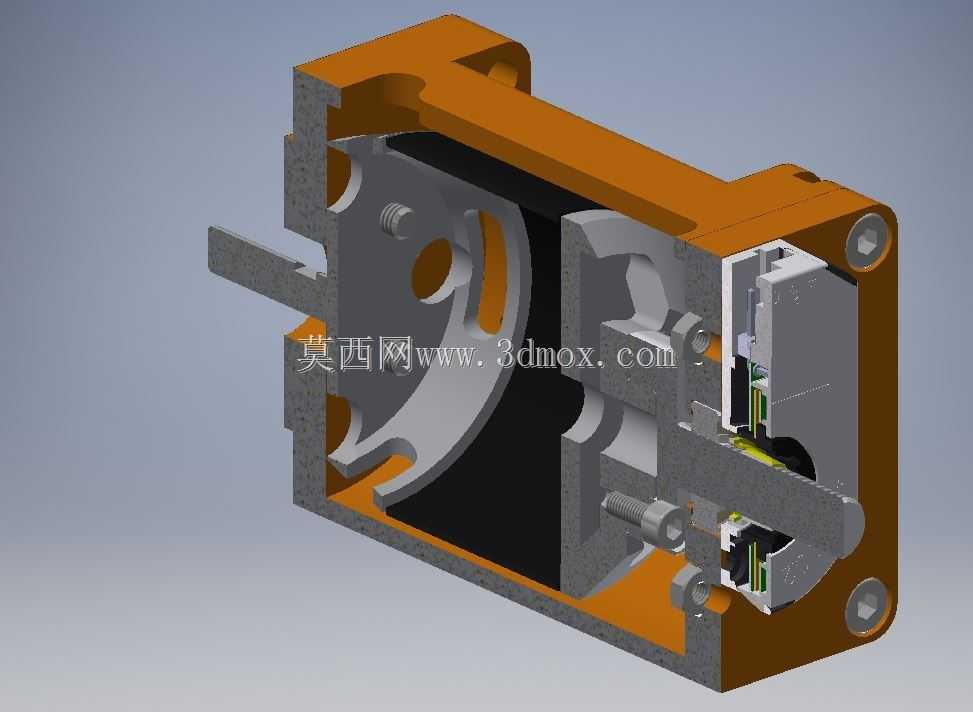

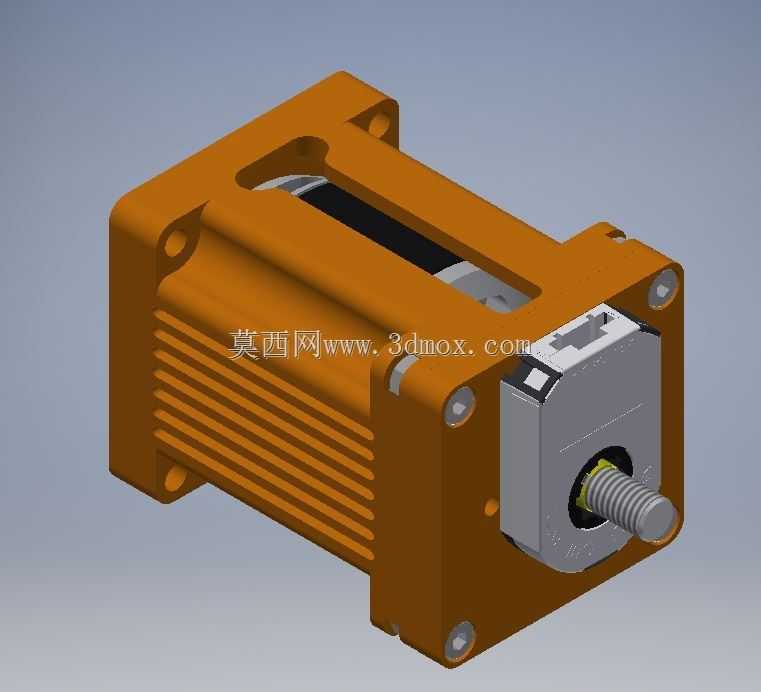

后端结构考虑了尾轴支架和编码器安装需求。无刷电机在闭环控制场景中常需配置霍尔传感器、磁编码器或光电编码器,尾轴伸出后可安装磁钢或码盘,后端盖则提供传感器电路板的固定基准。壳体后部的连接点位需要与后端盖保持同轴关系,否则会造成码盘偏心、读数波动甚至摩擦碰擦。设计时应以后端轴承孔和前端轴孔共同构成旋转轴线,安装面、止口和螺钉孔均围绕该轴线布置。

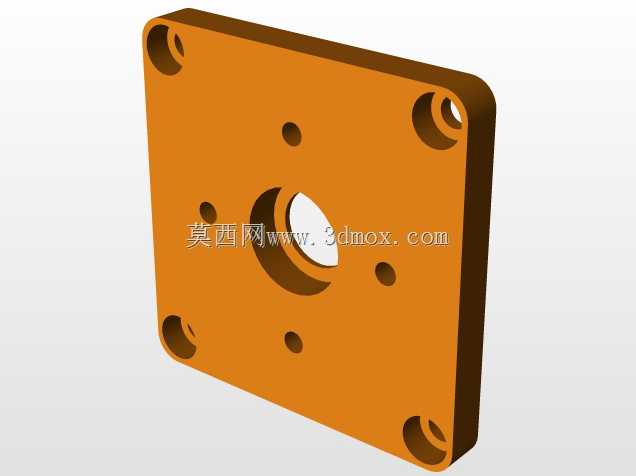

建模过程中,外壳主体可按拉伸成型思路处理:先建立方形法兰与圆筒的基础实体,再通过切除生成轴孔、螺钉孔和上部窗口,随后在筒身表面阵列轴向散热筋。前端面的轴承安装凸台、角部沉孔和侧面紧固螺钉需要单独细化,因为这些特征关系到真实装配中的刀具可达性和零件壁厚。后端盖与主壳体的配合宜采用止口定位,止口直径与同轴度需在工程图中明确,止口深度则要控制端盖压紧后不会挤压内部绕组。

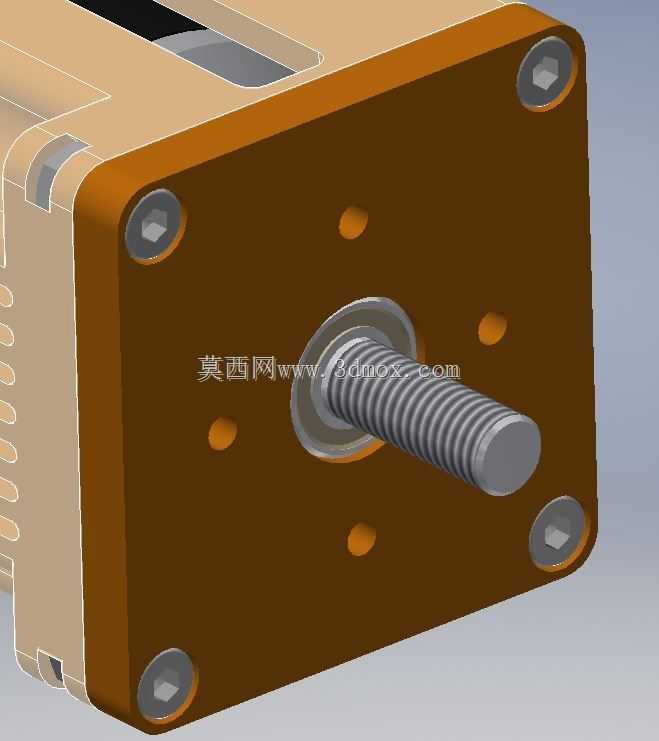

安装边界方面,NEMA23法兰的核心价值在于互换性,设备侧板上的孔位应按标准方形分布预留,轴中心到安装面的高度要与联轴器、同步轮或齿轮箱输入轴匹配。输出轴从前端伸出后,轴端连接件不得压迫轴承,轴肩与联轴器之间应保留合理间隙。壳体外形在法兰外轮廓以外增加了散热筋,若设备安装空间狭窄,需要检查筋条外径与周边护罩、线缆、机架的距离,尤其在电机随滑台移动时,要防止动态运动中剐蹭。
从结构功能看,该外壳把电机的机械接口、热管理接口和传感扩展接口整合在同一零件体系中。前端法兰负责与负载设备连接,筒身散热筋负责热交换,后端腔体负责尾轴支撑和编码器布置,侧面螺钉则保证端盖与壳体之间的压紧可靠。对于三维设计人员,建模时不能只还原外观,还应理解定子装入、轴承压装、端盖锁紧、引线穿出和传感器对中的装配流程。
在运动控制应用中,这类无刷动力件常与驱动器、减速机构或同步带传动组合使用。壳体刚度会影响轴系运转平稳性,散热能力会影响持续扭矩输出,后端同轴度会影响位置反馈精度。若用于皮带传动,前端轴承受力较大,法兰与轴承座区域应保留足够壁厚;若用于机器人关节,后端编码器安装面需要减少振动和装配偏差;若用于移动底盘,外壳上部窗口和边角位置则应避免成为泥水、金属屑进入内部的通道。
整体结构呈现出明显的工程化特征:方形法兰保证安装兼容,圆筒主体容纳电机定子,轴向筋条强化散热,前后端结构支撑旋转轴系,后部空间为闭环反馈元件预留位置。各特征之间并非孤立存在,而是围绕电机轴线、热流路径和装配顺序共同组织,为后续工程图拆件、干涉检查和实物改制提供了清晰的三维基础。
