无刷直流电机NEMA17适配外壳结构

　　该壳体结构面向小型外转子无刷直流电机的安装改造场景，常见于桌面数控进给轴、小型传送带驱动、3D打印挤出机构、教学实验平台以及 hobby 级运动控制装置。现场使用时，原本裸露的航模电机往往缺少标准化安装接口，也难以与编码器、联轴器和设备面板可靠对接；该外壳把电机本体约束在统一筒体内，前端转换为 NEMA17 法兰布局，使电机能够直接替换常规42步进电机的安装位置，降低非标设备改型时的机械适配成本。

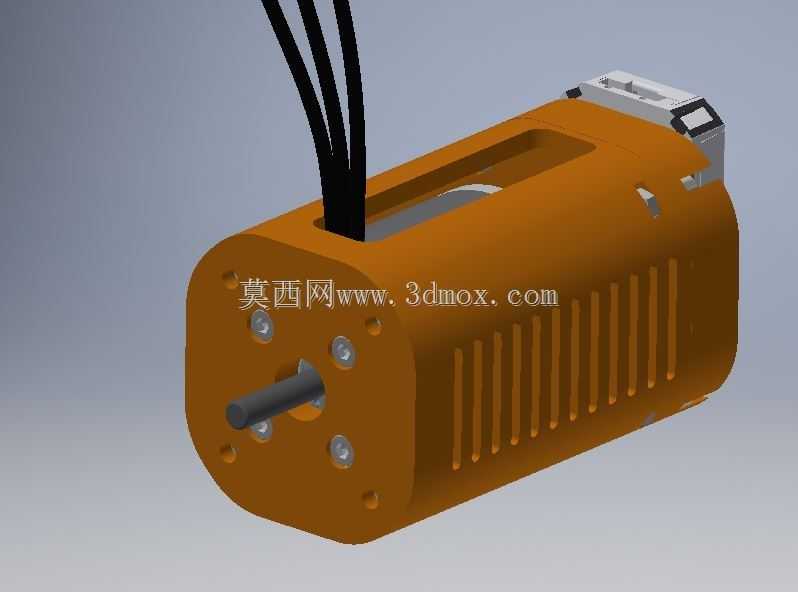

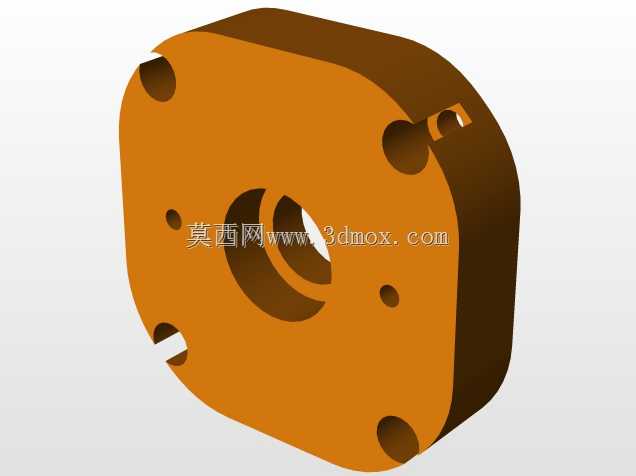

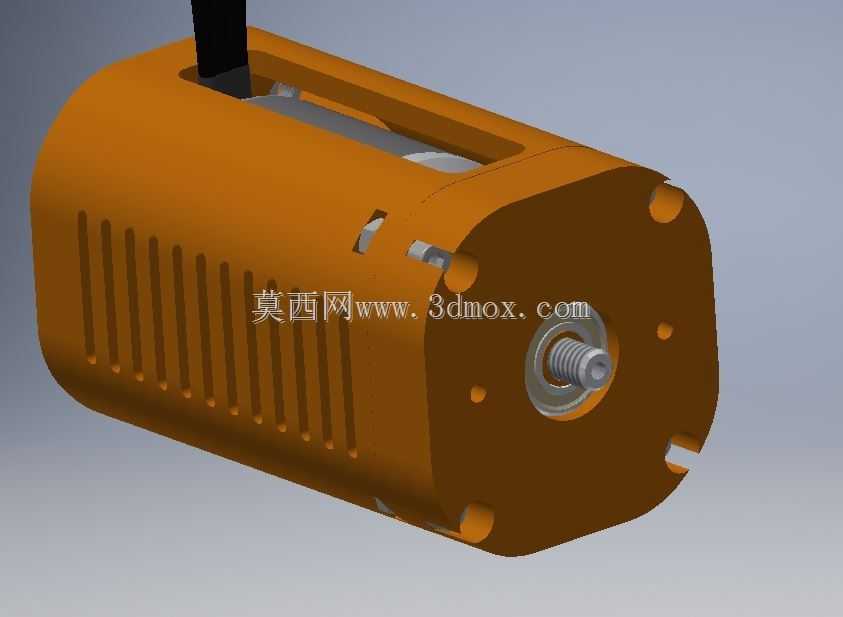

　　前端面按照 NEMA17 安装边界布置螺孔，孔位围绕输出轴呈方形分布，适合安装在标准42电机座、直线滑台安装板或铝型材构件上。轴端保留中心通孔区域，5mm电机轴从法兰中心伸出，可连接柔性联轴器、同步带轮或小型齿轮。建模时需要重点控制轴孔与安装孔的同轴度、孔距公差以及法兰端面与电机轴线的垂直度；若端面偏摆过大，联轴器会产生周期性附加载荷，带轮传动也会出现张紧波动。

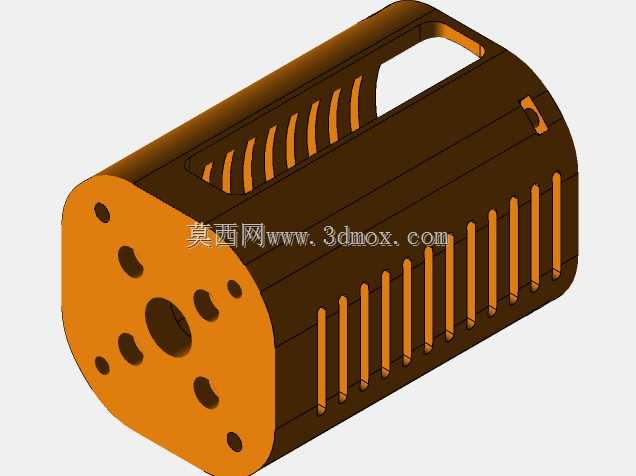

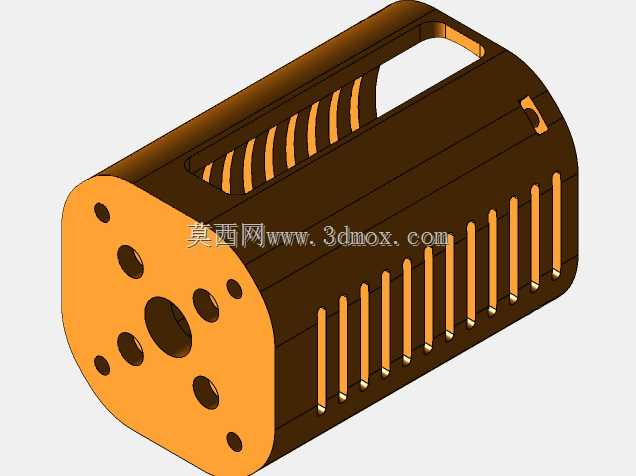

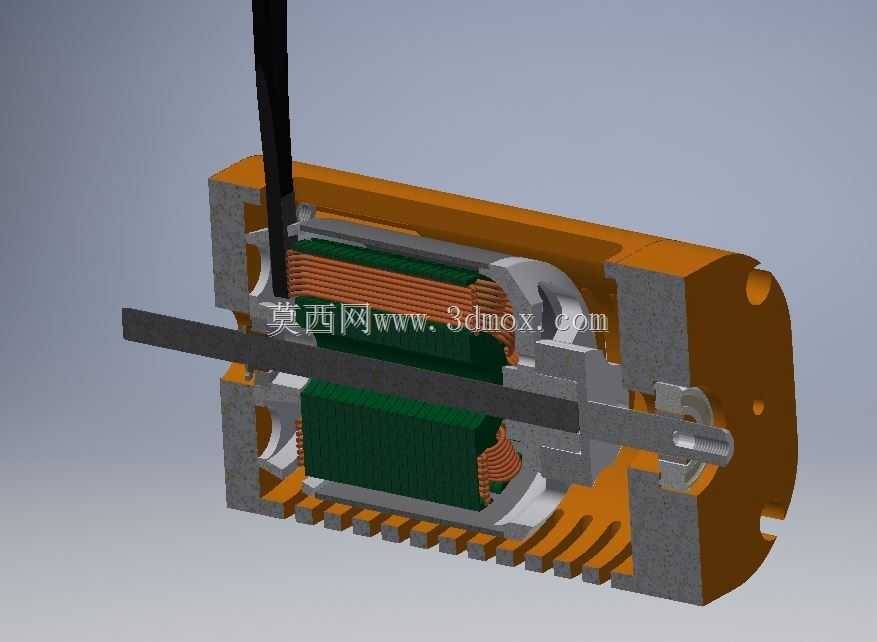

　　筒体主体采用圆柱外包络，内部形成容纳电机定子、转子和接线区域的空腔。外壳并不是简单封闭罩，而是在侧壁布置多道纵向散热槽。槽体沿轴向延伸，既增加壳体与空气接触面积，也为电机高速运行时的热量提供自然对流通道。对于持续进给、低速大扭矩或频繁启停的工况，散热槽方向应尽量与设备常见气流方向一致；在强迫风冷环境中，这种纵向筋槽还能起到导流和增强湍流换热的作用。

　　壳体上部开设长条形开窗，主要服务于电机三相动力线的引出与装配检查。三根较粗的电机线缆从窗口集中穿出，避免在筒体内形成小半径弯折。实际布线时，动力线应预留少量弯曲余量，穿出位置可配合护线套、扎带或压线胶粒固定，防止电机振动拉扯绕组焊点。窗口同时便于观察内部电机定位状态，但在粉尘、切屑较多的加工场景中，可额外增加可拆卸护板，在散热与防护之间按工况取舍。

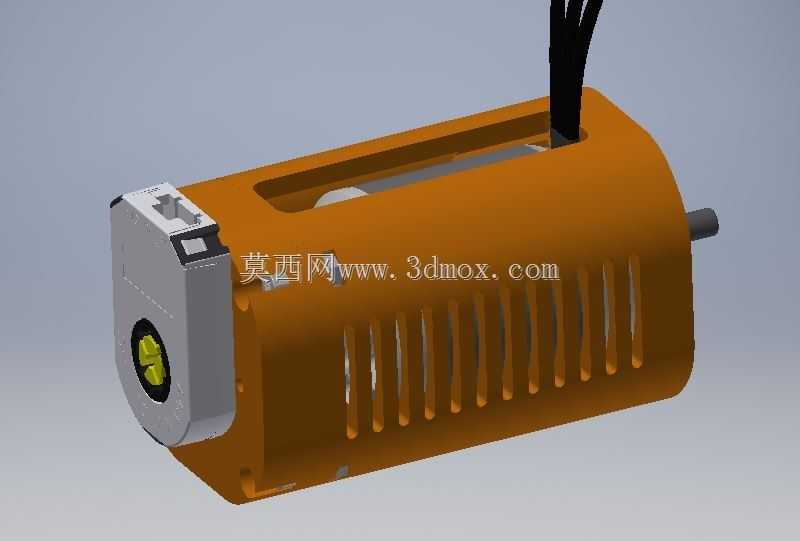

　　尾部结构预留编码器安装与后轴穿出空间。航改类BLDC要实现低速平稳和位置闭环，通常需要在电机后端加装磁编码器或光电编码器；外壳后端的接口区域用于固定编码器支架、感应磁钢或小端盖。设计时应保证后轴、编码器磁钢和前端输出轴共线，编码器PCB与磁钢之间的轴向间隙需按器件推荐值控制。壳体后端还承担轴向限位作用，防止电机在频繁正反转时相对于外壳发生转动或窜动。

　　建模过程中，外壳壁厚需要兼顾刚度、重量和散热。薄壁有利于热量向外传递并减轻运动轴负载，但过薄会使法兰螺钉锁紧后产生局部变形；厚壁虽然提高刚性，却会增加悬臂质量和热阻。较合理的做法是在法兰螺孔周围保留局部凸台，在筒身大面积区域采用较薄壁厚，并利用纵向筋条提高抗弯截面。前端螺钉孔应设计足够的螺纹啮合长度，若采用塑料打印件，可嵌入铜螺母或改为通孔穿装结构，以提高反复装拆寿命。

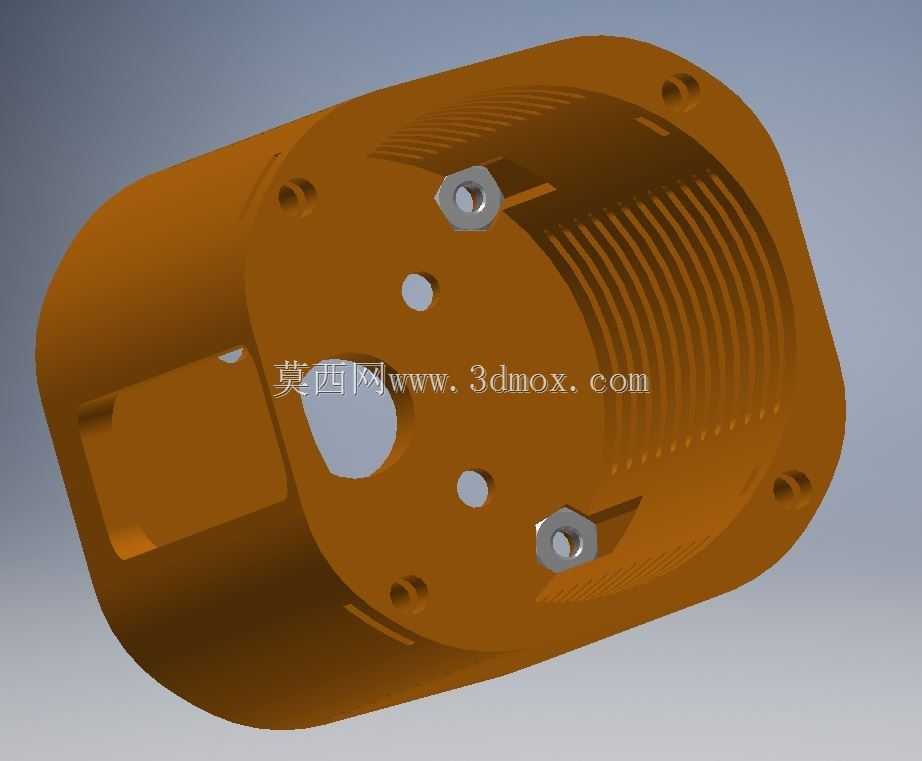

　　装配逻辑上，电机从筒体后部或侧向置入，前端面与壳体内台阶贴合，形成轴向定位；周向则通过壳体抱紧、止口或附加紧定螺钉限制旋转。输出轴伸出长度要根据联轴器夹持范围确定，伸出过长会增大轴端悬臂，伸出过短则可能造成联轴器夹持不足。外壳外径、法兰外形和尾部编码器高度共同构成设备干涉检查边界，尤其在滑台双轴靠近、多电机并排布置或护罩内部安装时，不能只核对前端法兰孔位，还要复核线缆弯曲半径和后端编码器空间。

　　从维护角度看，该结构把非标航模电机转化为具有标准安装面、散热通道、线缆出口和编码器接口的工业用驱动部件。设计人员在套用该结构时，应结合具体电机外径、轴长、螺钉位置和编码器尺寸调整内腔止口；对发热较高的连续运行工况，还应通过热稳态校核确认壳体表面温度、绕组温升和相邻传感器的耐温边界，从而保证整套驱动机构在长期运行中的定位稳定性与机械可靠性。
