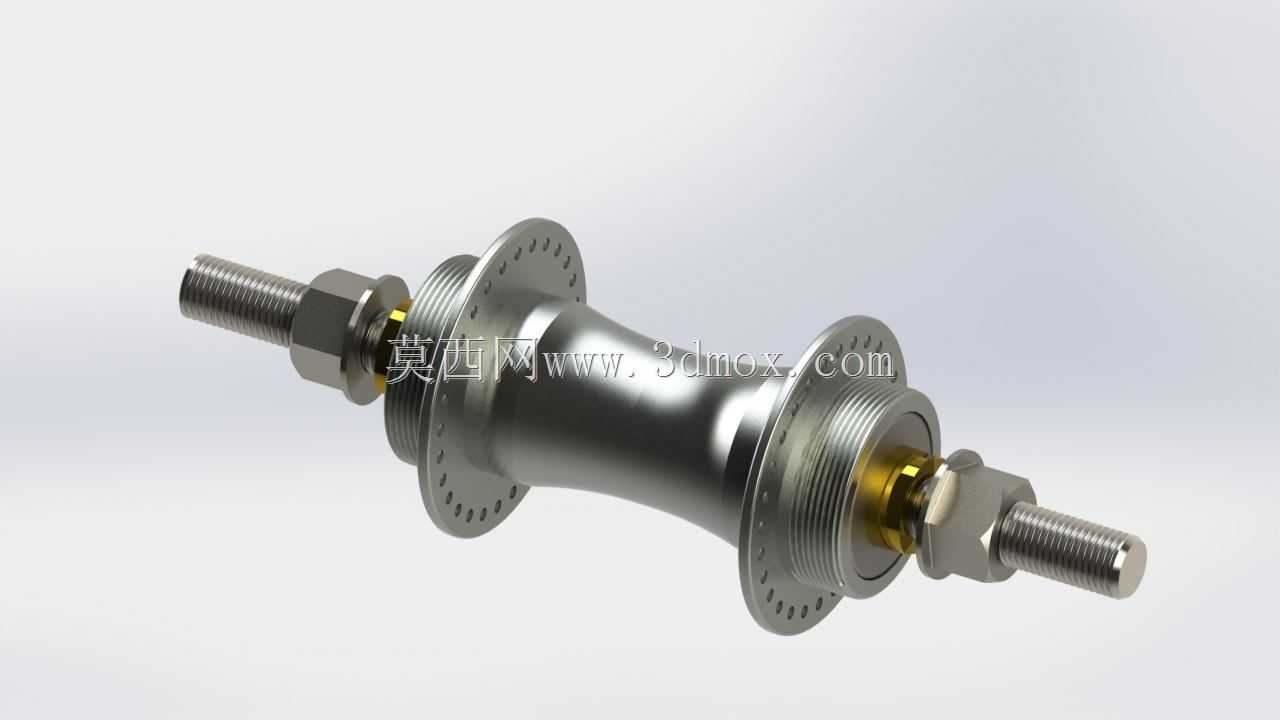

这套花鼓轮毂结构面向城市通勤车、山地休闲车与长途旅行车的轮组装配场景,核心作用是承担轮圈旋转支撑、辐条张力承载、碟刹制动力矩传递三项核心功能,是自行车行走系统里连接车架前叉/后叉与轮组的核心枢纽部件。

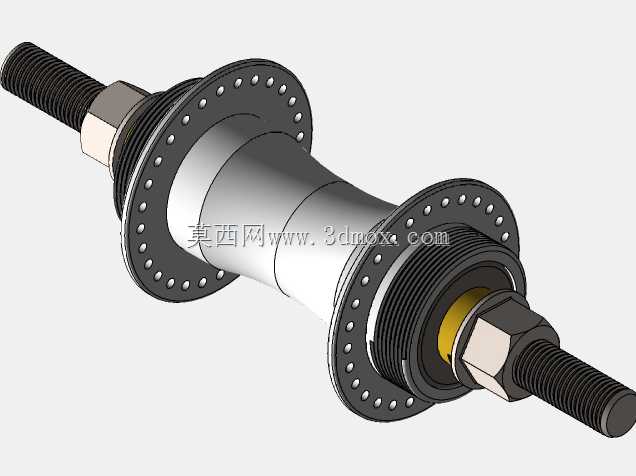

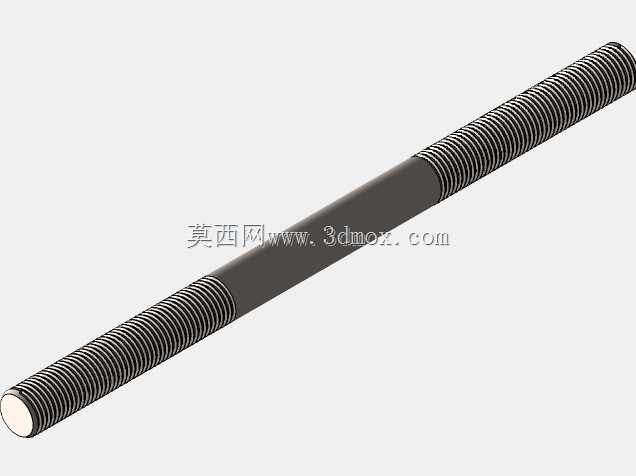

从实际装车边界来看,两端伸出的带螺纹轴杆是直接卡入车架叉口的安装部位,轴杆外径、螺纹段长度、两端锁紧螺母的对边尺寸都严格匹配常规民用自行车开档规格,装配时轴杆卡入叉体U型槽后,通过外侧六角锁母压紧叉体端面完成轴向固定,不需要额外定制异形车架接口,适配市面绝大多数标准硬叉与钢制后叉结构。轴杆中段内置回转支撑结构,外壳体可绕固定轴杆自由旋转,旋转副的径向间隙控制在轮组转动旷量允许范围内,避免骑行过程中出现轮组偏摆、刹车蹭碟的问题。

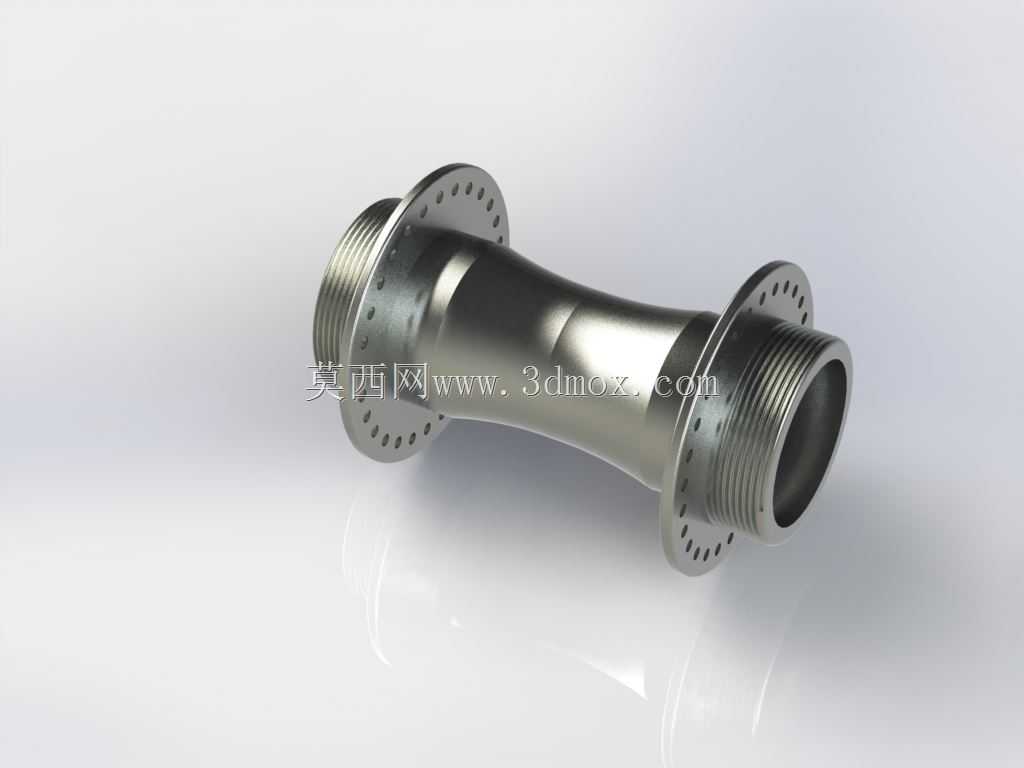

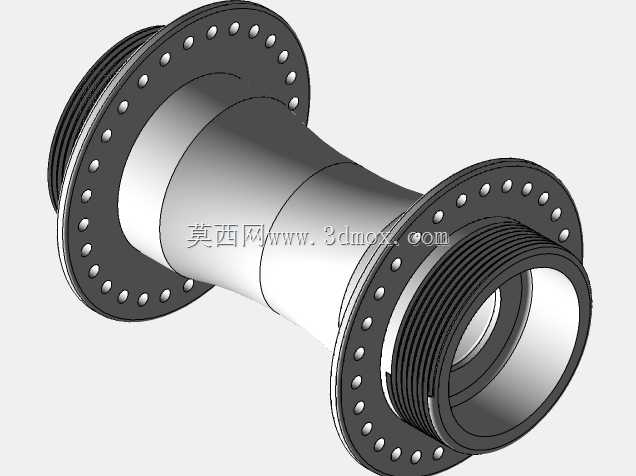

花鼓中段的壳体采用收腰流线造型,并非单纯的外观设计:收腰结构可以在保证壳体整体抗弯强度的前提下,削减中部多余壁厚,降低轮组整体旋转重量,同时两侧向外延展的法兰盘是辐条编圈的安装基准。法兰盘上沿圆周均匀排布的辐条孔,孔位角度、左右法兰的间距都经过编圈受力校核,辐条穿入孔位后通过条帽拉紧,将轮圈的路面冲击力均匀分散到整个花鼓壳体上,避免局部应力集中造成法兰盘断裂。左右法兰的高度差设计也对应碟刹轮组的编圈角度,能让辐条形成合理的交叉编法张力角,提升轮组整体的侧向刚性,在转向、过坎时轮形不会出现明显扭转变形。
壳体一侧的大直径带螺纹凸台是碟刹盘片的安装位,螺纹规格匹配标准六钉/旋式碟刹盘的安装接口,盘片锁紧后,刹车时夹器夹紧碟片产生的制动力矩,会通过这个连接凸台直接传递到花鼓壳体,再经由辐条传递到整个轮组实现减速,这个部位的配合长度、螺纹承载圈数都按照碟刹最大制动力矩设计,避免紧急制动时出现碟片滑牙、脱落的风险。壳体另一侧的螺纹段则适配飞轮安装结构,可旋装常规多级飞轮,将脚踏踩踏的驱动力通过飞轮传递到花鼓,带动后轮转动驱动车辆前进。

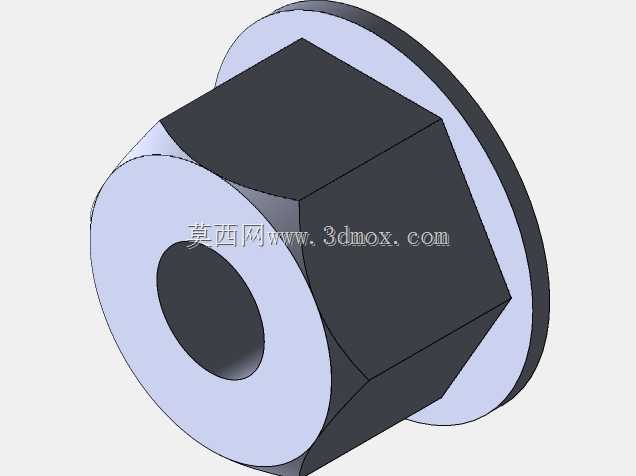

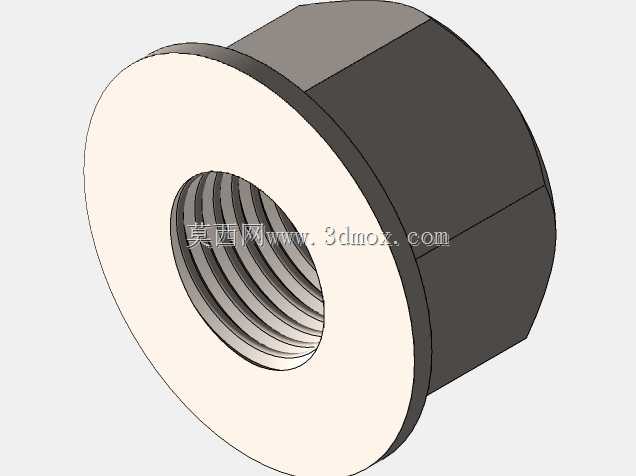

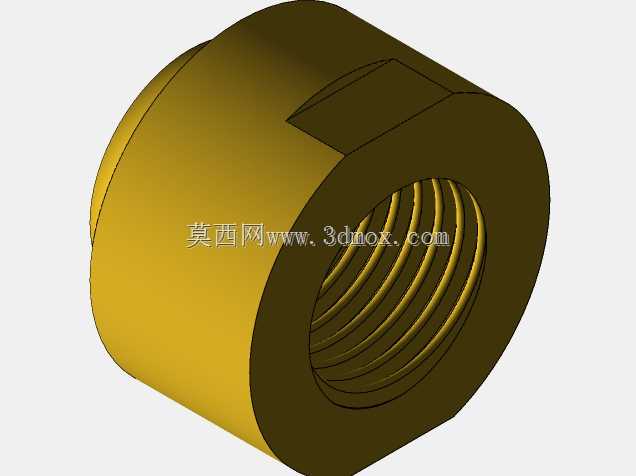

两端轴杆上配套的六角锁紧螺母、垫片组都做了分层装配设计:内侧垫片贴合法兰端面,外侧锁母压紧车架叉体,既可以在装配时调整轮组的对中位置,让碟片与刹车夹器的间隙保持均匀,也能防止骑行过程中螺母受振动松脱。轴杆端部的外螺纹段预留了足够的调节余量,即使车架叉体存在小幅制造公差,也能通过螺母的锁紧位置调整,保证轮组居中、链条张力处于合理区间。

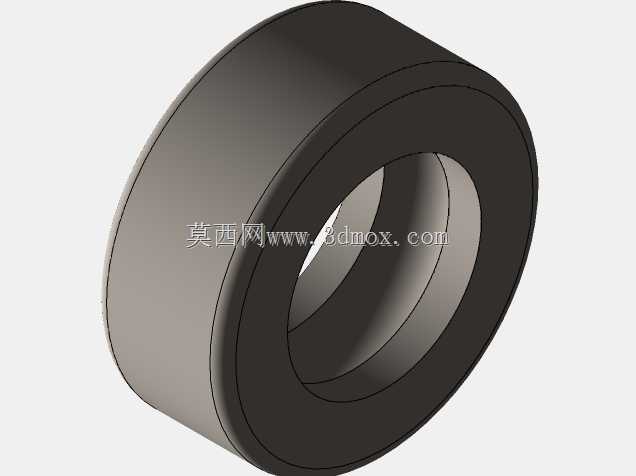

在结构建模过程中,所有配合面都按照实际装配逻辑做了干涉检查:回转壳体与固定轴杆之间保留了轴承安装的空腔位置,两端锁母的活动行程不会和辐条、碟片发生空间干涉,碟刹盘安装位的周边预留了夹器的安装避让空间,装车后不需要额外打磨部件就能完成刹车组件的装配。壳体表面的环形凹槽、法兰盘上的减重小孔,既可以排出骑行时带入的泥水,避免积水在花鼓内部淤积造成润滑脂失效,也进一步降低了非承载部位的多余重量。
这类花鼓结构在日常使用中需要承受垂直方向的骑行载荷、转向时的侧向弯矩、制动时的扭转力矩三重载荷,因此建模时各部位的壁厚过渡都采用圆角衔接,避免轴肩、法兰根部出现直角应力集中,在长期颠簸路面骑行时也不会出现壳体断裂的问题。整体结构完全拆解后可分为轴杆、回转壳体、两端锁母、垫片、内置轴承、密封件几个独立部件,各部件的装配顺序、配合公差都符合自行车零部件的通用装配工艺,不管是用于轮组维修替换、新车型整车配套,还是骑行装备的结构改进设计,都能直接提供完整的装配参考。
