星型六缸微型活塞动力教学演示装置

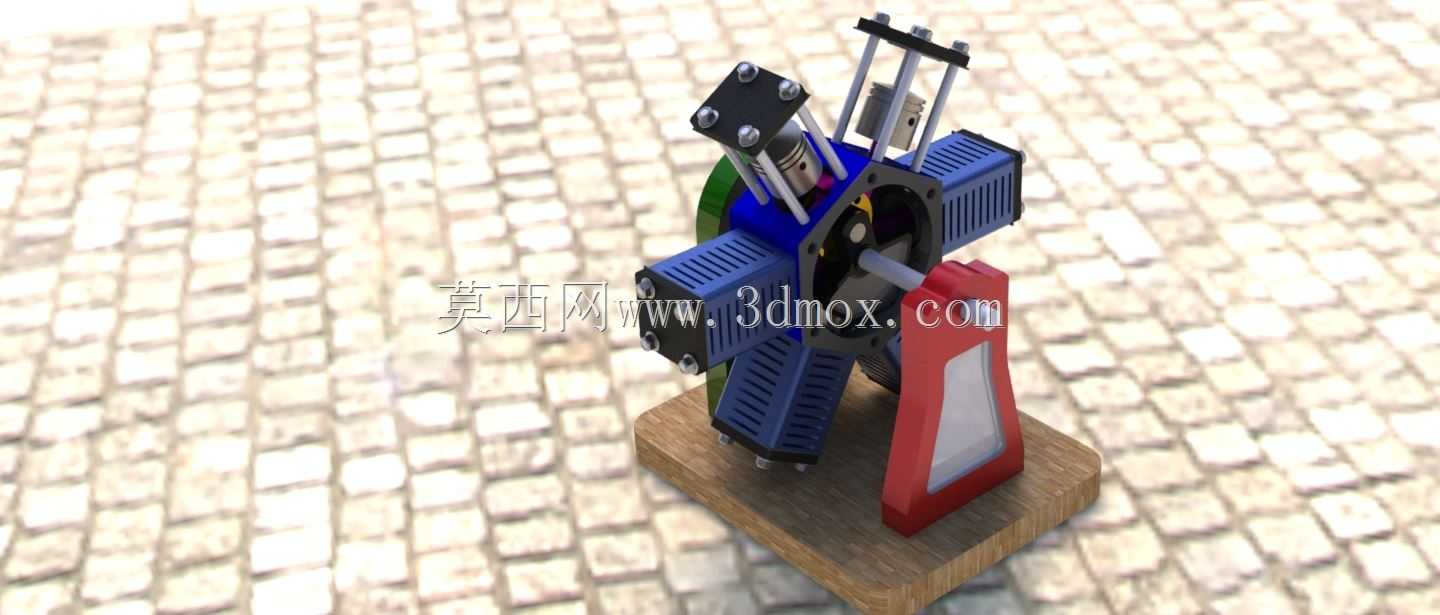

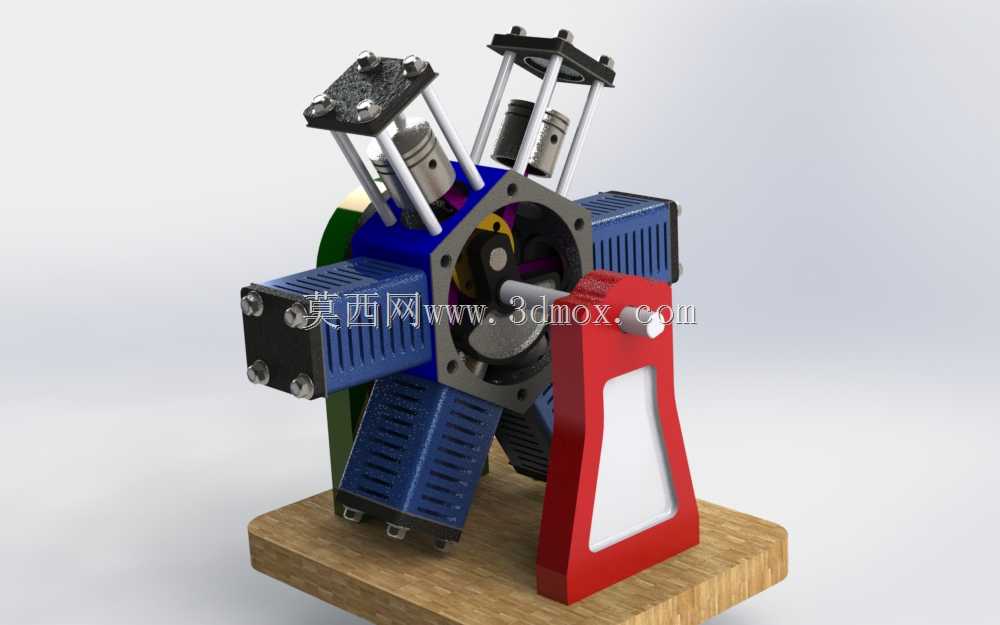

　　这套星型布局的微型活塞动力装置，核心采用六组气缸沿曲轴回转中心径向均布的经典星型构型，区别于直列、V型动力单元的排布逻辑，所有气缸的做功冲程沿圆周方向交错触发，曲轴每旋转一周可完成多次动力输出叠加，天然具备运转平顺性好、单位体积功率密度高、整机径向尺寸紧凑的结构优势，早年广泛应用在轻型通航飞机、航空模型动力、小型特种作业装备领域，如今这类等比例还原的微型结构更多出现在机械原理教学课堂、科创竞赛展示、工业科普展陈场景中，用来直观演示四冲程内燃机的配气、曲柄连杆传动、动力输出全流程动作逻辑。

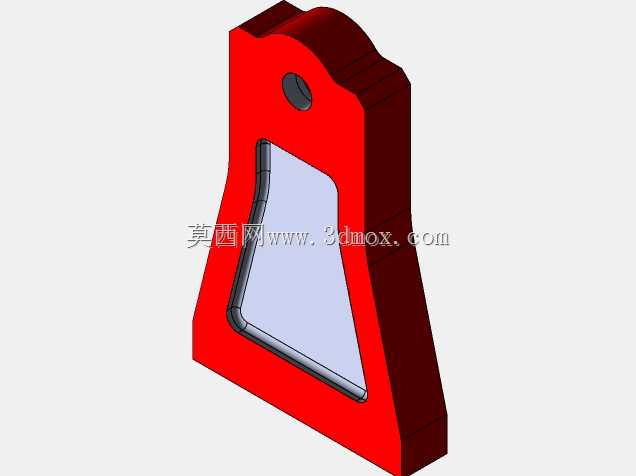

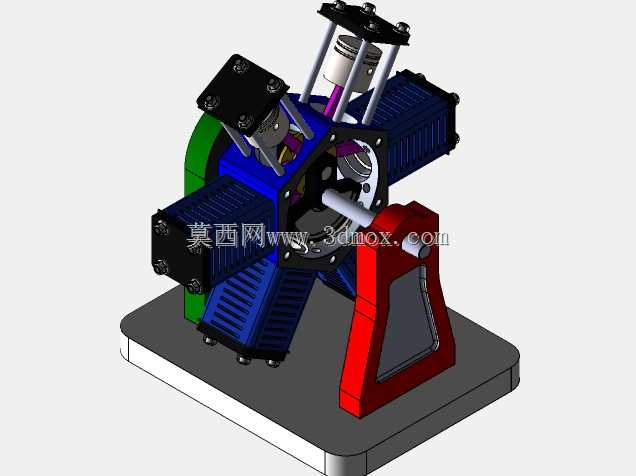

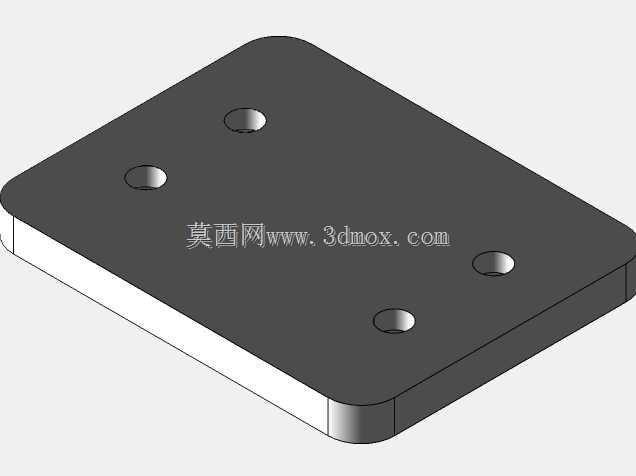

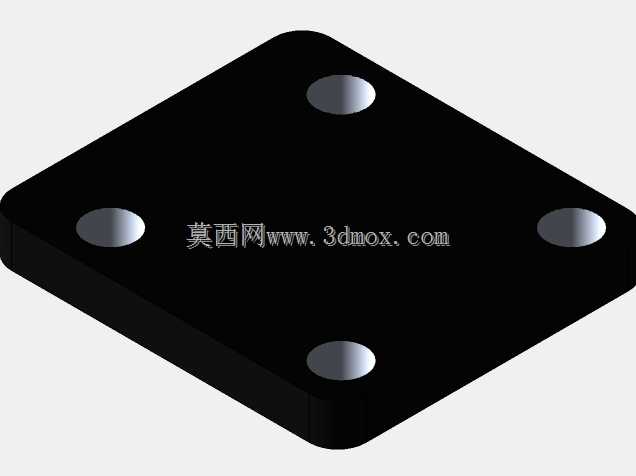

　　整套装置的支撑体系分为两层：底部是整块实木切削成型的安装基座，上表面加工出与动力单元壳体轮廓匹配的定位沉槽，基座四周预留沉头安装孔，可直接通过螺栓固定在实验台架、展示台面上，木质基座同时承担隔振作用，抵消活塞往复运动产生的高频振动，避免整机运转时出现滑移；基座上方竖立的红色A字型支架为曲轴输出端提供悬臂支撑，支架顶部开设同轴轴承安装位，内置深沟球轴承承托曲轴外伸端，和动力单元壳体内部的主轴承形成双支点跨距支撑，彻底消除曲轴悬臂受力产生的挠曲变形，支架底部的两个支脚完全贴合木质基座平面，通过内六角螺栓锁附，侧向无突出结构，不会干涉周边操作人员观察气缸动作。

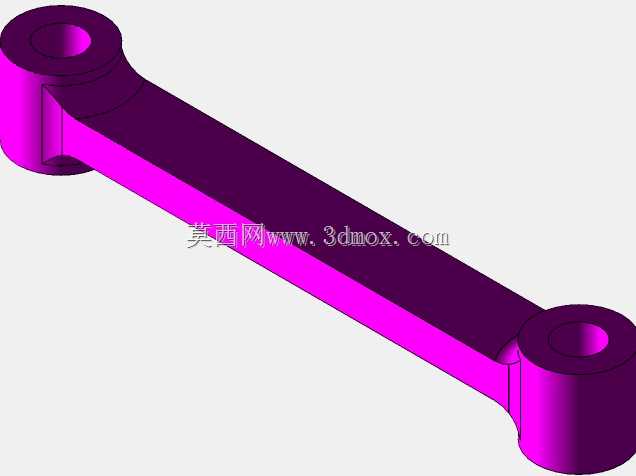

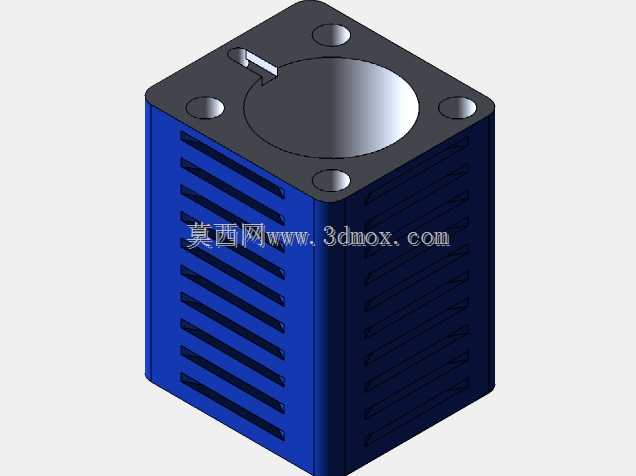

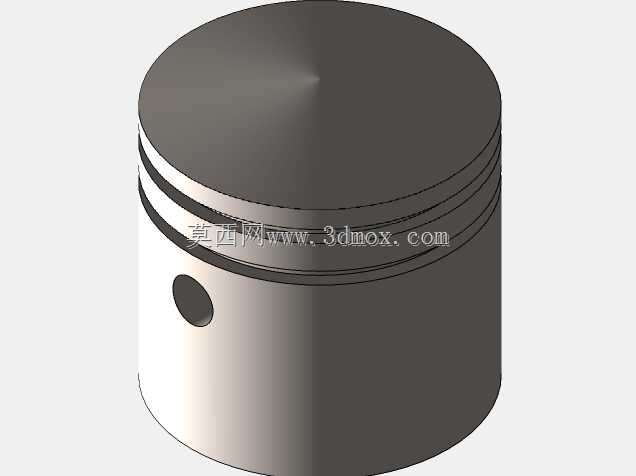

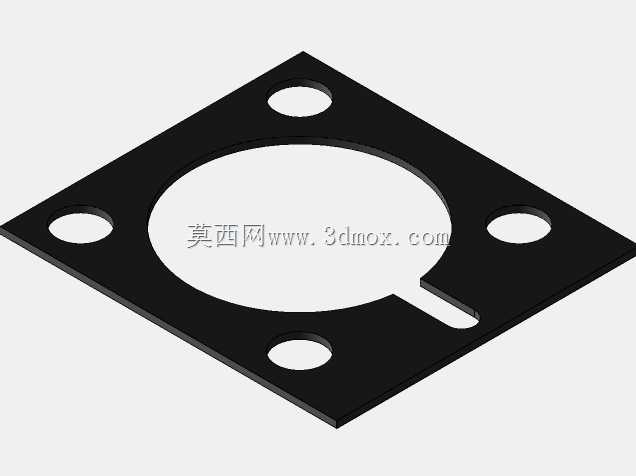

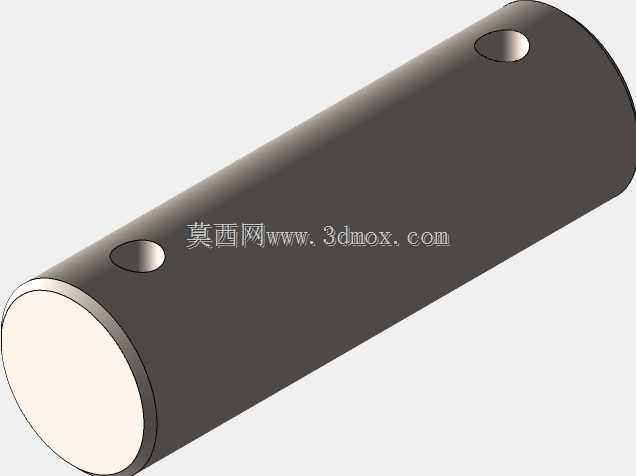

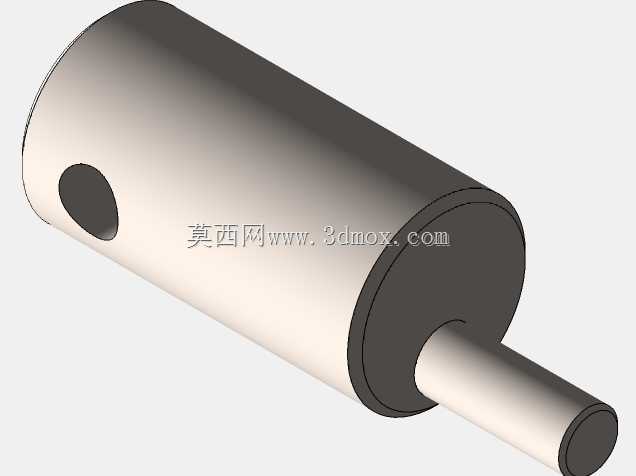

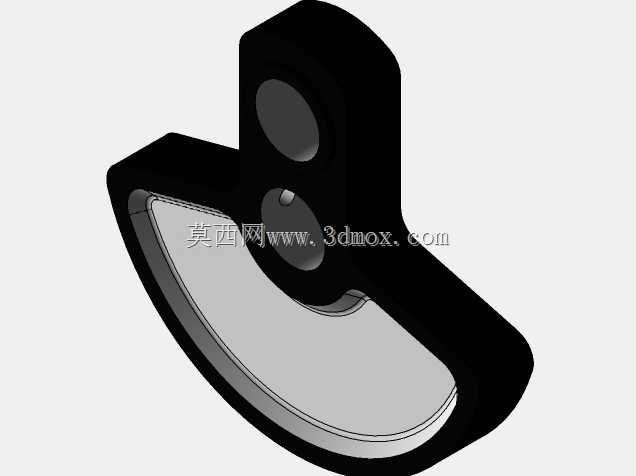

　　六组气缸组件沿中心曲轴箱呈放射状排布，每组气缸独立包含散热鳍片缸体、活塞、连杆、气门推杆、顶部摇臂室几个模块：缸体外壁直接加工出多层平行环形散热鳍片，不需要额外加装冷却管路，依靠空气对流即可带走做功产生的热量，完全适配微型装置无冷却系统的简化设计需求；活塞通过圆柱销和连杆小头铰接，连杆大头统一汇聚到中心曲轴的曲柄销上，星型构型的连杆采用 master rod 主副连杆结构，其中一根主连杆大头直接套装在曲柄销上，其余五根副连杆的大头通过铰接销固定在主连杆大头的凸缘上，这种设计能保证所有活塞的行程完全一致，不会出现多连杆运动干涉。气缸顶部的摇臂室通过四根银色金属立柱支撑固定，摇臂、气门弹簧、推杆全部外露，运转时可以清晰观察到进排气门随凸轮轴动作定时开启关闭的完整过程，没有外罩遮挡，方便教学时拆解演示配气相位的匹配逻辑。

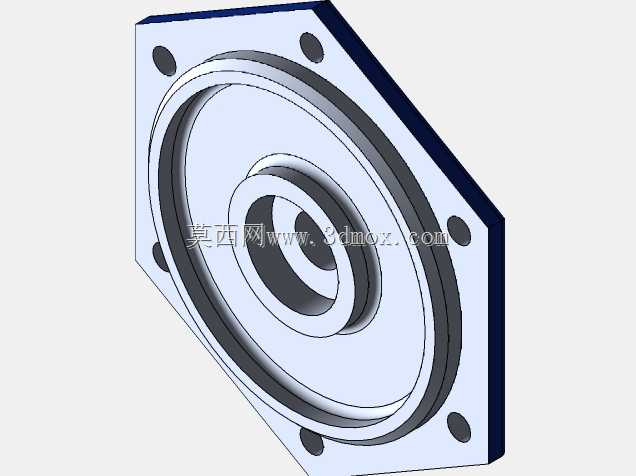

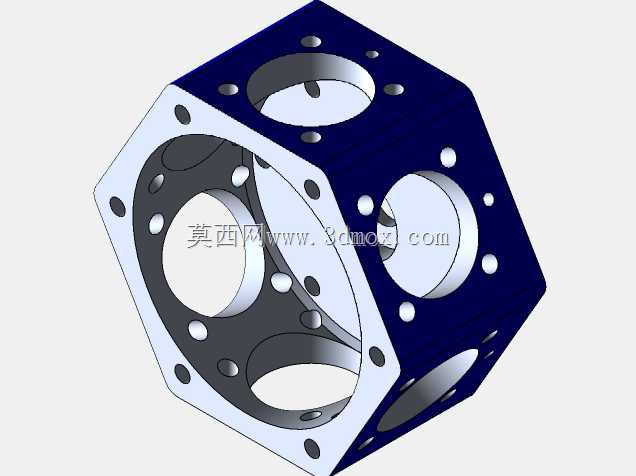

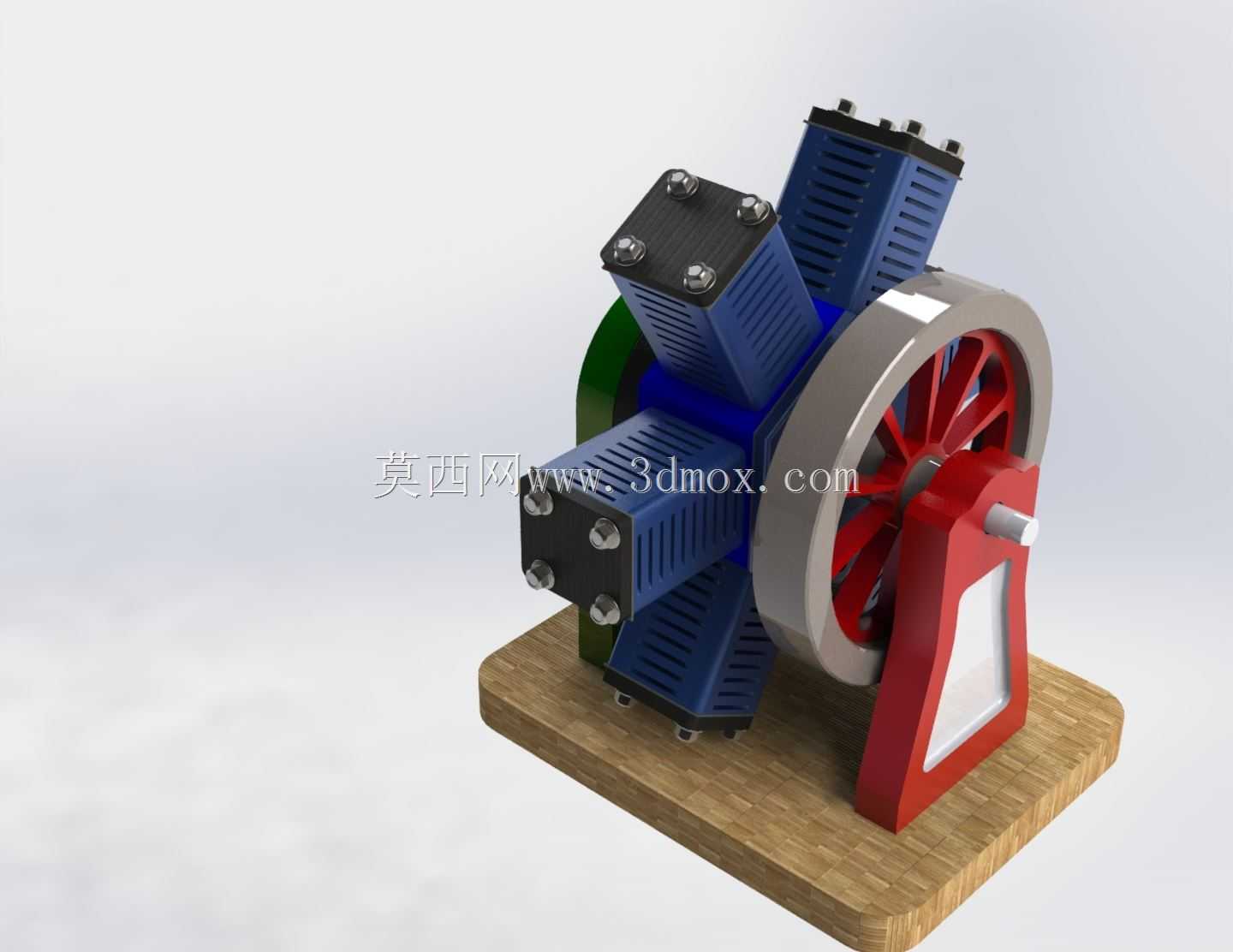

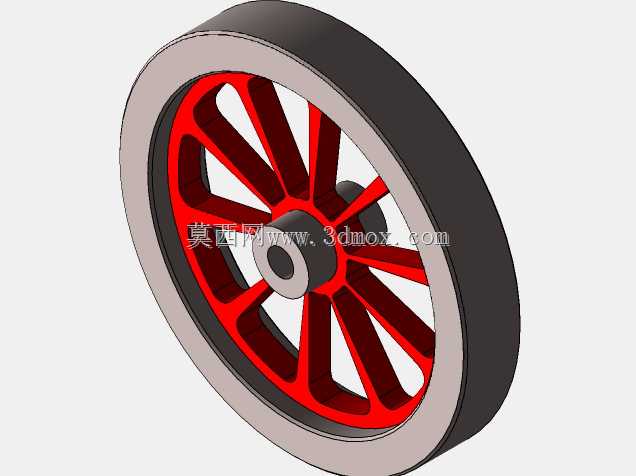

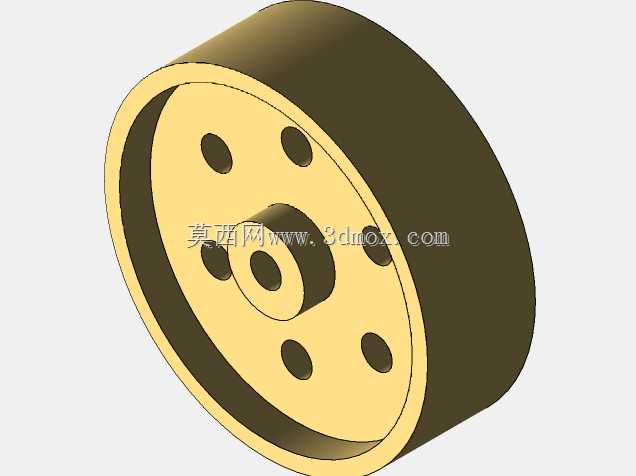

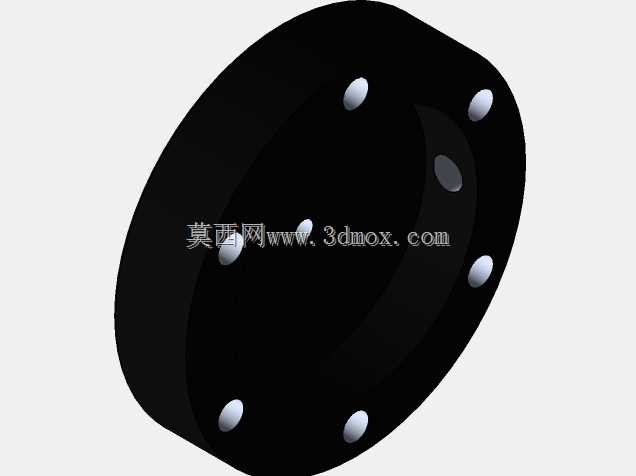

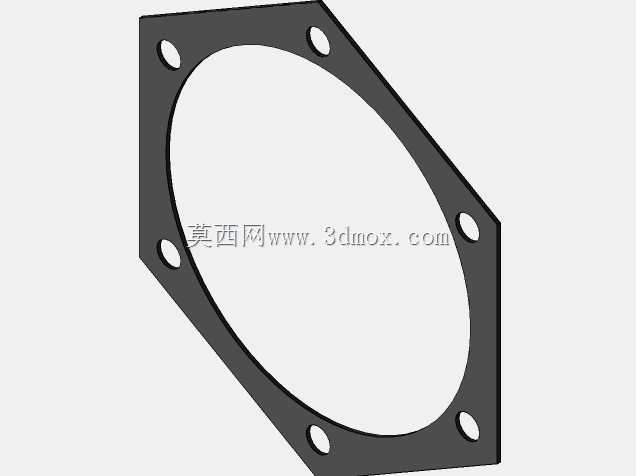

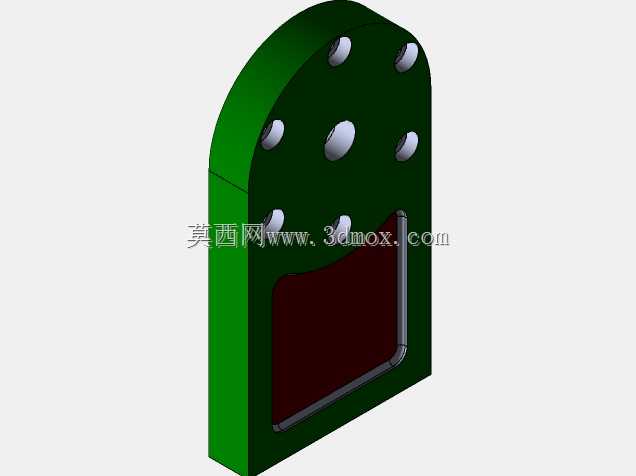

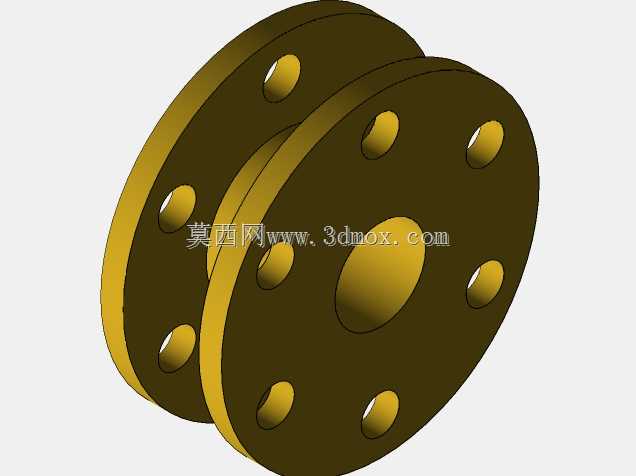

　　中心曲轴箱为多边形拼接壳体，侧面开设观察窗口，不用拆解壳体就能直接看到内部曲柄旋转、连杆摆动的运动状态，曲轴的输出端从红色支架的轴承位穿出，轴端加工出平面卡口，可外接飞轮、测速码盘、小型负载发电机，用来实测不同油门开度下的输出转速、扭矩特性。建模过程中所有运动副的配合间隙都按照实际装配公差预留：活塞和缸壁之间保留0.02到0.03毫米的滑动间隙，连杆大头和曲柄销之间设置滚针轴承的安装位，气门导管和推杆的同轴度公差控制在0.05毫米以内，所有静态支撑件的安装基准面都做了共面约束，装配时不会出现零件错位、运动卡滞的问题。整机的安装边界完全围绕木质基座划定，径向最大轮廓不超出基座边缘，顶部摇臂室的最高点和底部基座底面的高度差适配常规实验台的置物空间，输入端、输出端都预留了外接扩展接口，既可以作为纯结构展示教具，也能加装供油、点火组件实现实际点火运转，覆盖从结构认知到动力测试的多类使用需求。
