33kV有载分接开关CTR结构三维设计

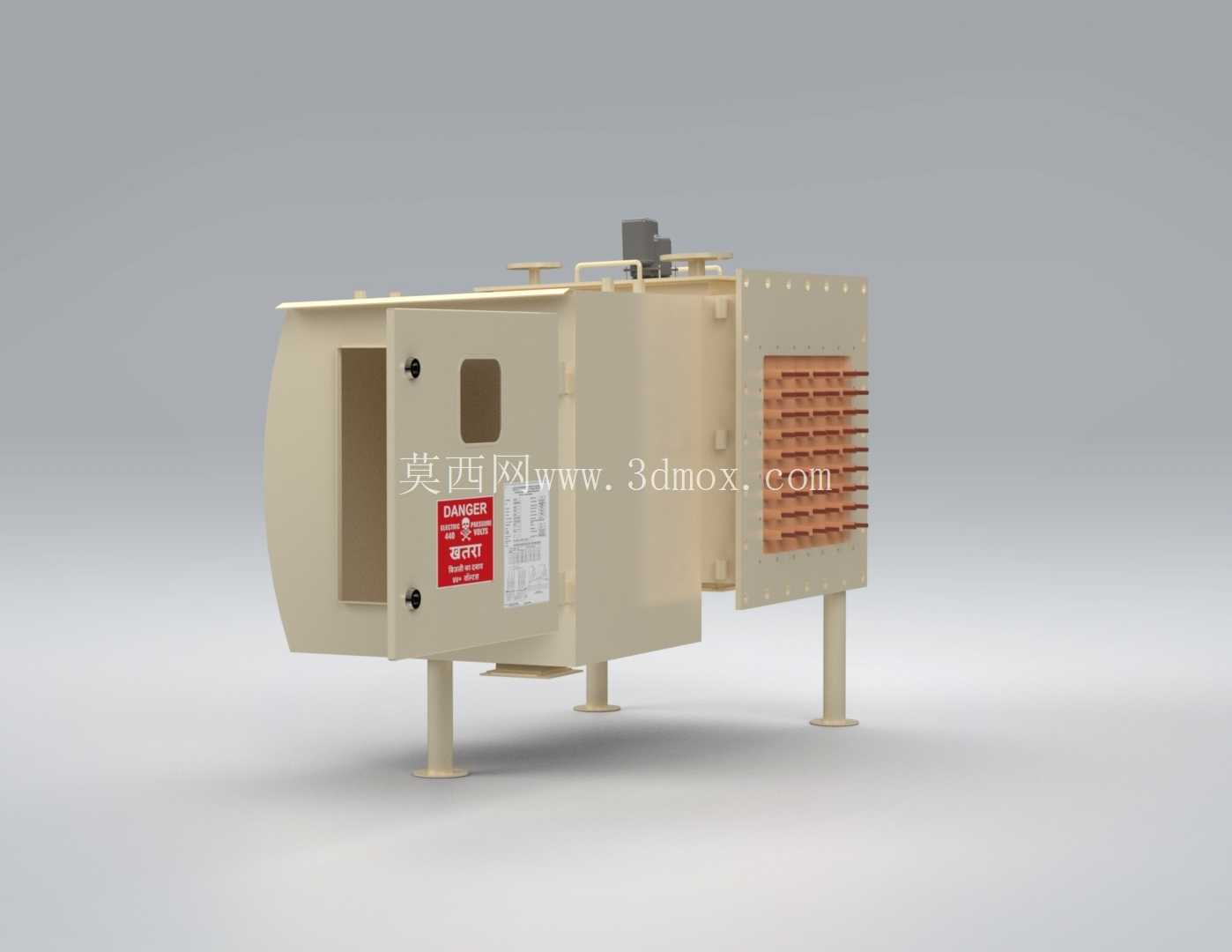

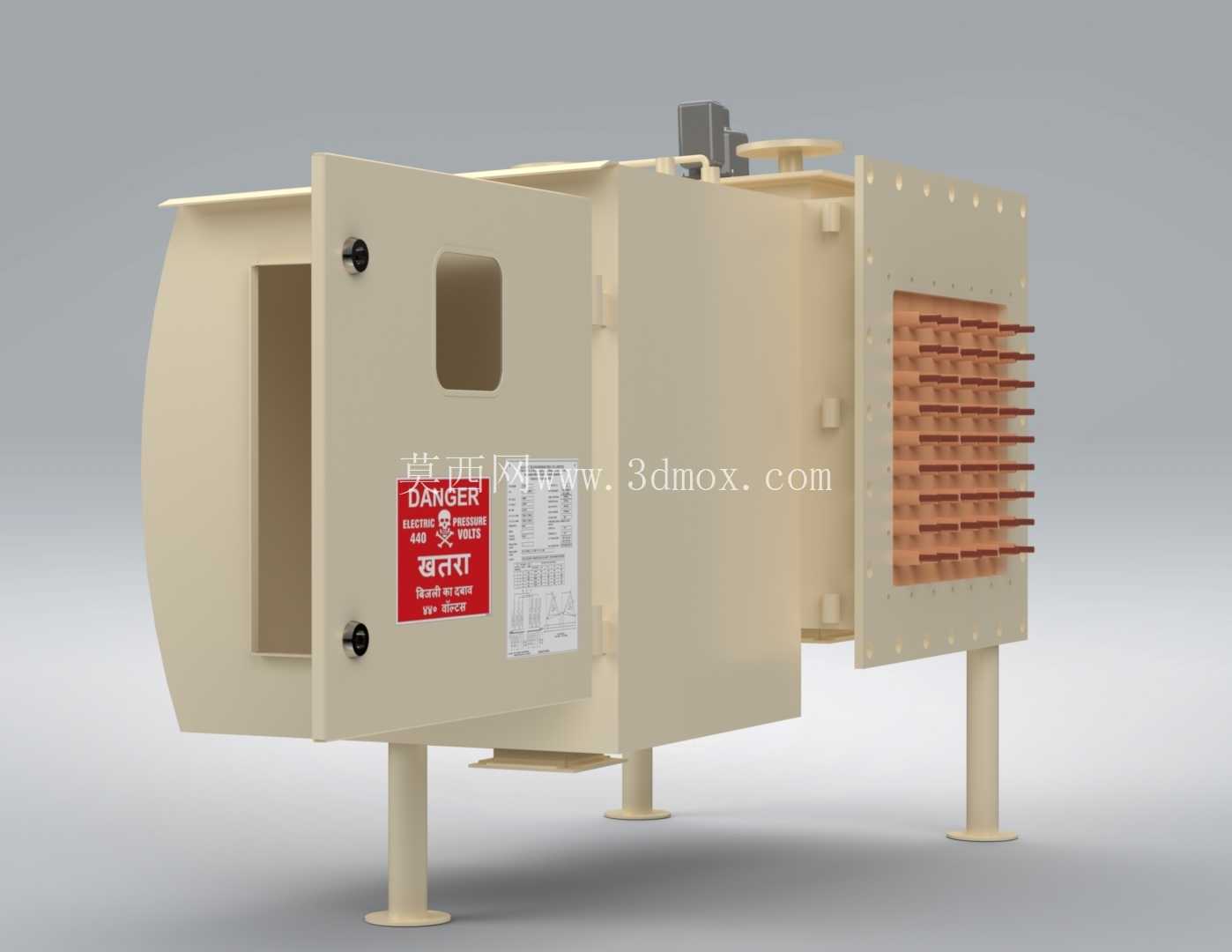

　　在输配电网络的电压调节环节，有载分接开关是保障供电电压稳定性的核心组件，这款33kV EN-16 CTR型有载分接开关，主要适配油浸式电力变压器的带载调压需求，可在变压器不停电的工况下完成绕组匝数切换，实现输出电压的动态调整，覆盖电网电压波动、负载变化带来的电压偏移修正场景，广泛应用于区域变电站、工业供电专线的主变配套中。从结构设计逻辑来看，该模型完整还原了开关的舱体布局、触头排布、绝缘支撑与安装接口，整体采用密封式油舱结构，舱体外壳设置有检修门与观察窗，检修门配备快锁式紧固结构，日常运维时无需整体拆解开关即可完成内部触头状态检查，观察窗采用耐油透明绝缘材质，可直接观测内部油位与触头动作状态，避免频繁开盖带来的密封失效风险。

　　舱体侧面的接线端子排采用分层绝缘排布，每相触头组之间设置绝缘隔板，杜绝不同电压等级端子间的爬电风险，端子排的安装孔位完全匹配变压器油箱侧壁的标准开孔尺寸，安装时可直接通过法兰结构与油箱本体密封连接，密封面采用耐油橡胶垫压缩密封，压缩量控制在30%左右，可长期耐受变压器油的浸泡与温度循环带来的形变。开关的支撑结构采用三根立式支脚，支脚底部设置安装法兰盘，法兰盘上的固定孔位按照变压器油箱内部的安装梁间距设计，安装时支脚直接固定在油箱内部的支撑钢梁上，可承受开关动作时的机械冲击力，同时避免开关本体在变压器运输、运行过程中出现位移。

　　从功能实现角度，该开关的触头系统采用滚动式接触结构，切换过程中触头间的电弧被限制在油舱内部的灭弧区域，不会对变压器主油箱内的绝缘油造成污染，触头的动作行程与切换时序完全按照有载调压的工艺要求设计，保证切换过程中不会出现供电中断，过渡电阻的安装位置在舱体内部的独立隔仓内，与主触头区域通过绝缘板分隔，避免过渡电阻发热对主触头接触性能产生影响。设计过程中充分考虑了设备的运维便利性，舱体外部的危险警示标识位置、接线标识牌的安装位都做了还原，标识牌采用耐腐蚀金属材质，可长期在高温高湿的变压器内部环境下保持清晰可读。

　　外形尺寸方面，该开关的整体宽度适配33kV级变压器油箱的内部安装空间，舱体的突出高度不会超出变压器油箱的内部净空，接线端子的伸出长度满足与变压器绕组引线的连接距离要求，无需额外增加引线转接排，减少了现场安装的接线工作量。安装边界上，开关检修门的开启方向预留了足够的操作空间，运维人员在变压器油箱人孔位置即可完成检修门的开启与内部构件的检查，无需将开关整体吊出油箱，大幅降低了后期运维的工作量与成本。触头组的排布采用三相分列式布局，每相的触头组件独立固定在绝缘支撑框架上，某一相触头出现磨损时可单独更换该相组件，无需整体更换开关，降低了设备的全生命周期维护成本。绝缘支撑框架采用高强度绝缘材料加工而成，具备足够的机械强度与绝缘性能，可承受触头切换时的机械冲击力与长期运行中的电压应力，不会出现绝缘击穿或者结构变形的问题。开关顶部的驱动机构接口与标准的有载分接开关驱动电机匹配，可直接对接市面上主流的电动驱动机构，实现远程自动调压，同时保留了手动操作接口，在电动机构故障时可通过手动方式完成调压操作，保障供电调节的可靠性。
