四孔位立式操作控制按钮盒

　　这套按钮操作站的建模出发点，是产线边、单机设备旁随处可见的人工指令输入需求。现场调试、手动步进、异常复位、紧急停机这些动作，都需要操作人员在伸手可及的位置完成，把多个指令元件集中在一个独立盒体里，比在设备护板上零散开孔更便于布置，也能在后期改造时随意移位，不用改动主机外壳。

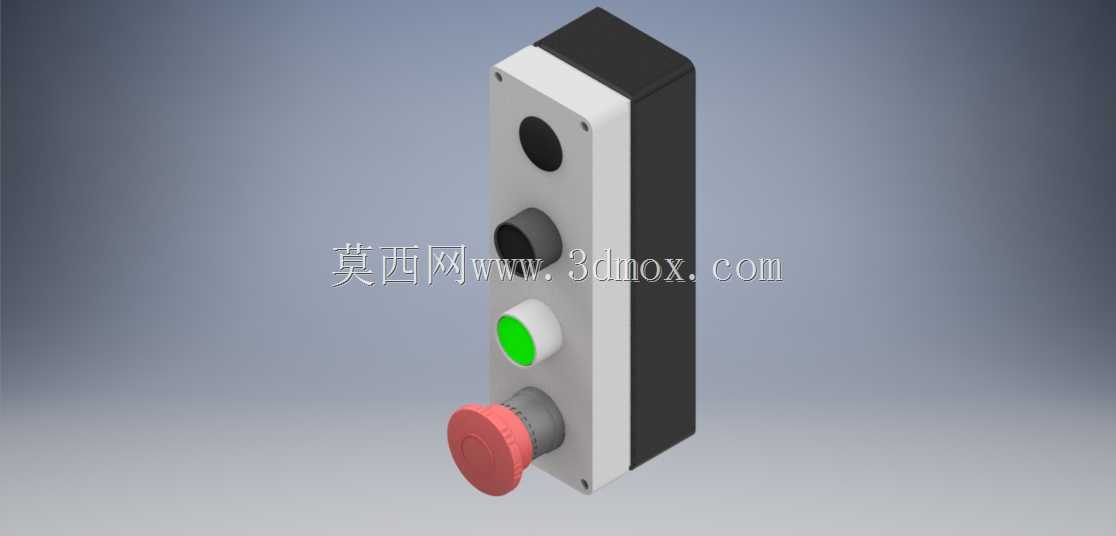

　　盒体采用窄长立式布局，四个安装孔沿竖直方向依次排布，孔位间距按照常用22mm控制元件的安装规范预留，操作者从上到下可以形成清晰的操作层级。最顶端的黑色元件对应状态指示或者蜂鸣报警，往下第二格是黑色平头按钮，通常用作模式选择或者启动确认；第三格绿色凸头按钮承担常规启动指令，最底部红色大蘑菇头则是急停元件，旋转复位结构在模型里也做了区分。急停特意放在最低位置且直径最大，符合现场误触概率低、拍下行程足的使用习惯，操作人员即便视线不离开工件，也能凭手感快速拍停。

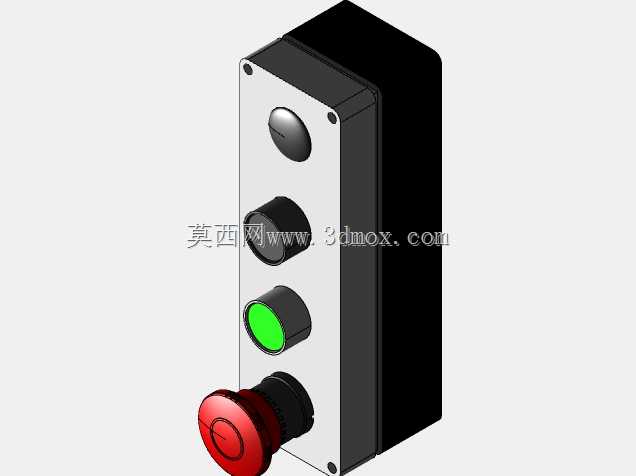

　　外壳分前后两部分建模，前面板是浅灰色安装面，四个角预留沉头螺钉孔，用来固定元件锁紧螺母；后侧是深色底壳，两者通过侧边卡扣或者螺钉拼合，内部留出接线端子排和走线槽的空间。底壳背部做了平直安装面，可以直接贴装在设备立柱、铝型材框架或者墙面支架上，底部和侧面预留电缆格兰头进出位置，方便多芯控制电缆引入。整体宽度控制在单手可握的范围，高度方向拉长后元件之间保持足够手指间距，避免戴劳保手套时误碰相邻按钮。

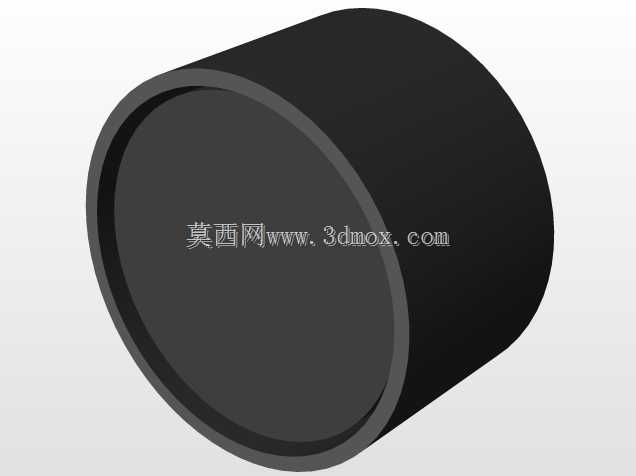

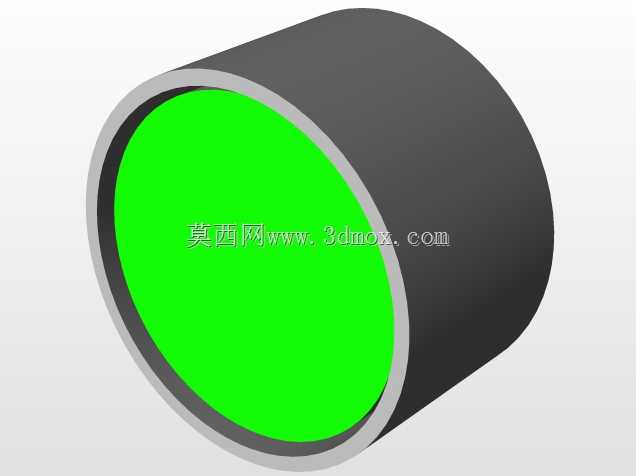

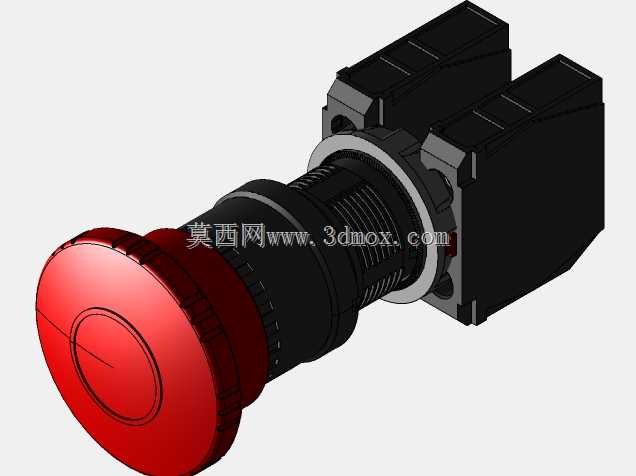

　　建模时把每个按钮作为独立子装配处理：平头按钮包含螺母、密封圈、触点座层级；绿色带灯按钮单独做出灯座透光段；急停按钮还原蘑菇头、锁紧圈、触点块的分段结构，盒体开孔用真实孔径切除，而不是贴图示意，这样在出工程图时可以直接统计开孔尺寸和元件清单。面板与底壳的配合止口、螺钉柱位置都按注塑件常见壁厚逻辑搭建，圆角过渡集中在盒体两端，既减少塑料件应力集中，也让现场清洁时不易积灰。

　　这类控制盒在输送线手动工位、小型专机、包装设备辅助操作位使用频率很高，选型时除了核对元件孔位，还要关注盒体内部深度能否容纳触点模块与弯曲电缆，模型把内部空腔按实际元件高度留出余量，安装边界上背部固定孔距、底部电缆出线方向都可以直接量取，对接电气布局设计时能够减少反复核对样本的工作量。
