油研系列液压叠加式底板阀集成结构

　　这套底板阀结构在液压站改造、机床夹紧回路、小型压机动力单元以及自动化工装的油路集成里十分常见，它的核心作用不是单独完成某一个换向动作，而是作为叠加阀组的底层承载件，把上方叠装的换向阀、节流阀、单向阀、压力阀的油道统一对接，再通过阀体内部流道连通到执行元件的供油管路。现场做阀组排布时，最先要敲定的就是这块底板的安装边界：四个角的贯通孔承担阀块叠装后的长螺栓锁紧任务，孔位轴线与阀面油口的相对位置必须严格匹配油研系列阀件的通用安装界面，哪怕孔距出现零点几毫米的偏差，整组叠加阀都无法顺利穿装，密封面也会出现偏载渗油。

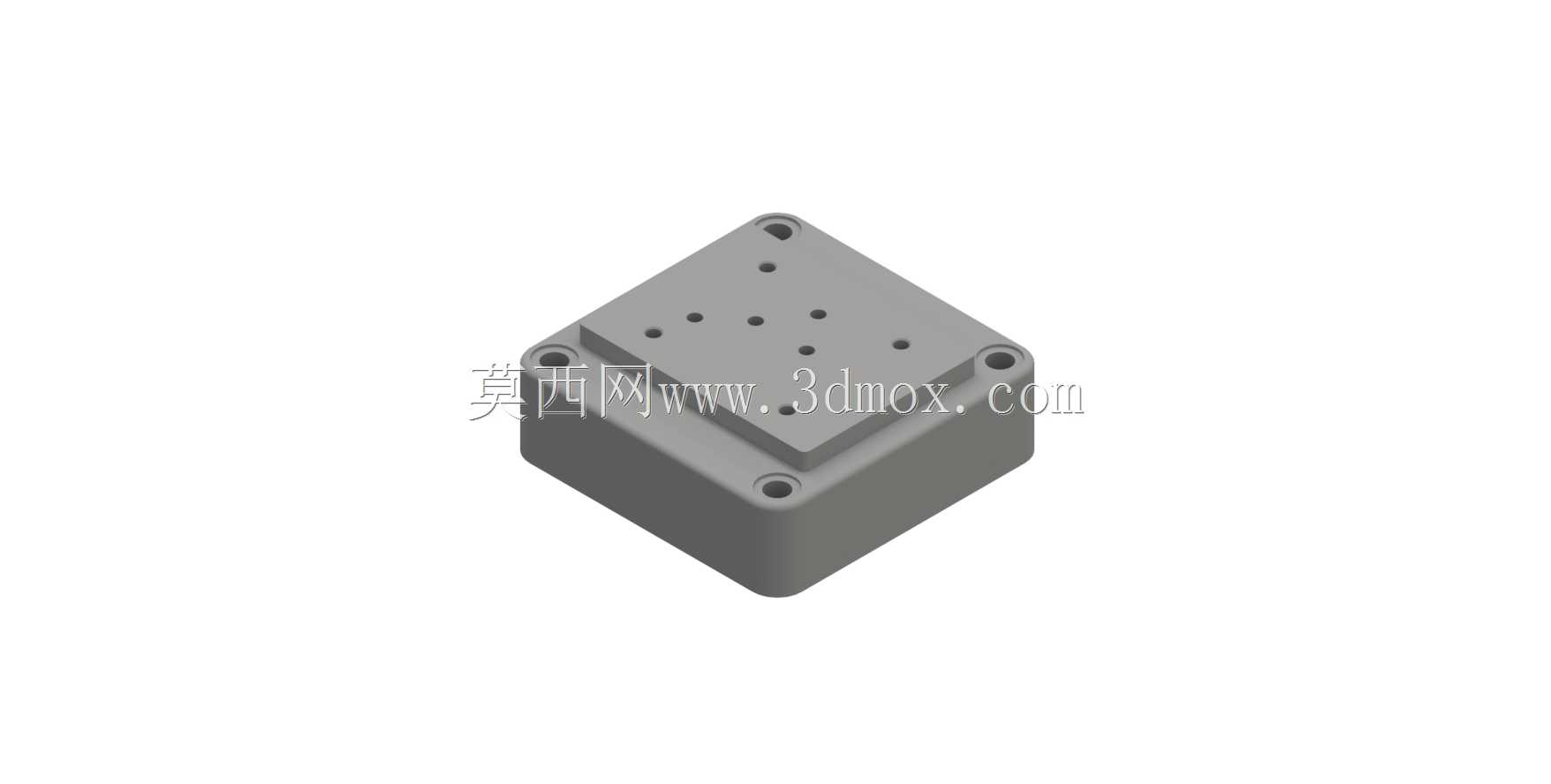

　　从三维结构上看，阀体主体采用方正的块式布局，边角做了小圆弧过渡，既避免加工和搬运过程中锐边磕碰造成密封面损伤，也让阀块在电控柜内贴装时不会和相邻线槽、硬管接头发生干涉。正面排布的多组螺纹孔分为两类，靠近四角的大孔是叠装拉杆的穿装通道，板面分散布置的小孔一部分是工艺封堵孔，用于在深孔加工完成后封堵横向工艺流道，另一部分是压力表、测压接头或者应急放油口的预留接口。做内部流道设计时，不能只按二维液压原理图走直线，需要在实体块内反复核对斜交孔和正交孔的交汇位置，既要保证进油、回油、两路工作油口的通流截面积满足流量要求，又要避免钻头在阀体内部打穿薄壁，造成高低压腔串油。

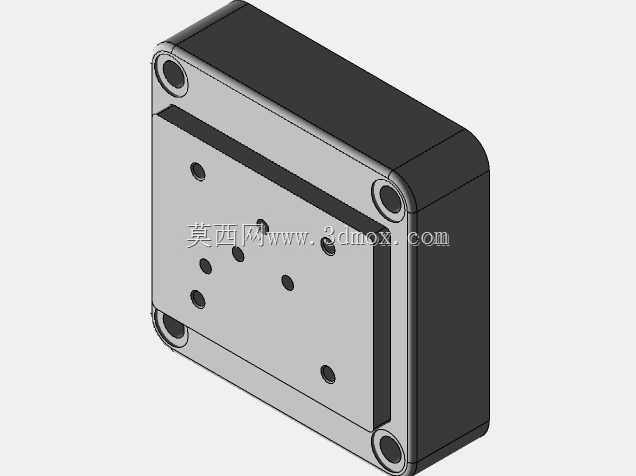

　　实际选型布置阶段，工程师通常会先根据执行元件的数量确定上方叠加阀的层数，再反向核对底板的厚度方向余量。底板太薄，长螺栓锁紧后阀体容易出现微变形，导致各层阀之间的O型圈压缩量不均匀；底板过厚，则会增加不必要的流道长度，不仅让阀组整体重量上升，还会增大无用的容腔体积，在频繁换向的回路里加剧压力波动。模型中黑色包覆的侧部区域对应阀块的非安装面，这一面不需要加工高精度密封平面，铸造或铣削后保留平整外观即可，而朝向叠加阀的银灰色安装面则要求平面度和表面粗糙度都控制在密封件允许的范围内，加工完成后通常还要去毛刺、清洗切屑，防止残留铁屑进入液压系统划伤阀芯。

　　在设备现场的安装场景里，这类底板阀既可以直接用支架固定在油箱顶面，也可以背靠液压站立板竖向安装。横向布置时，要预留出上方每一层阀的手动应急按钮操作空间，不能让压力表开关或者电气插头贴到周围管路；竖向布置时，则要注意回油口的高度差，避免停机后阀块内的油液排空造成再次启动时吸空。板面预留的多个辅助螺纹孔给现场改型留下了余地，比如调试阶段发现夹紧回路需要保压，就可以直接在对应油口加装液控单向阀；需要实时监测某一腔压力，也不用重新加工油路块，只需在预留孔位接入测压软管。

　　建模过程中，结构工程师会把阀块的实体、内部流道、安装孔系和外部避让空间分开管理：实体部分用于核对重量和加工毛坯尺寸，流道部分通过布尔运算检查是否存在异常薄壁或者未连通的死腔，孔系部分直接输出成钻孔工序表，外部包络体则导入整机布局里核对检修空间。对于需要做液压集成的设计人员来说，这类底板阀的三维结构不只是一个元件模型，更是把原理图转化为可加工阀块的关键参照，油口方位、锁紧孔位置、密封槽边界和安装面轮廓都要在装配阶段逐一校验，才能保证整组液压阀在长期带压运行中保持稳定。
