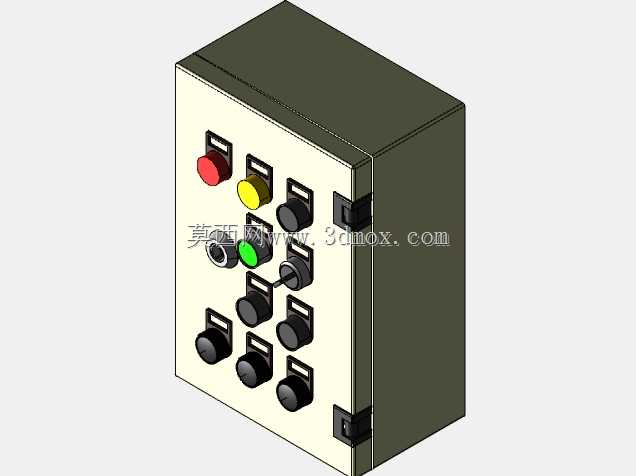

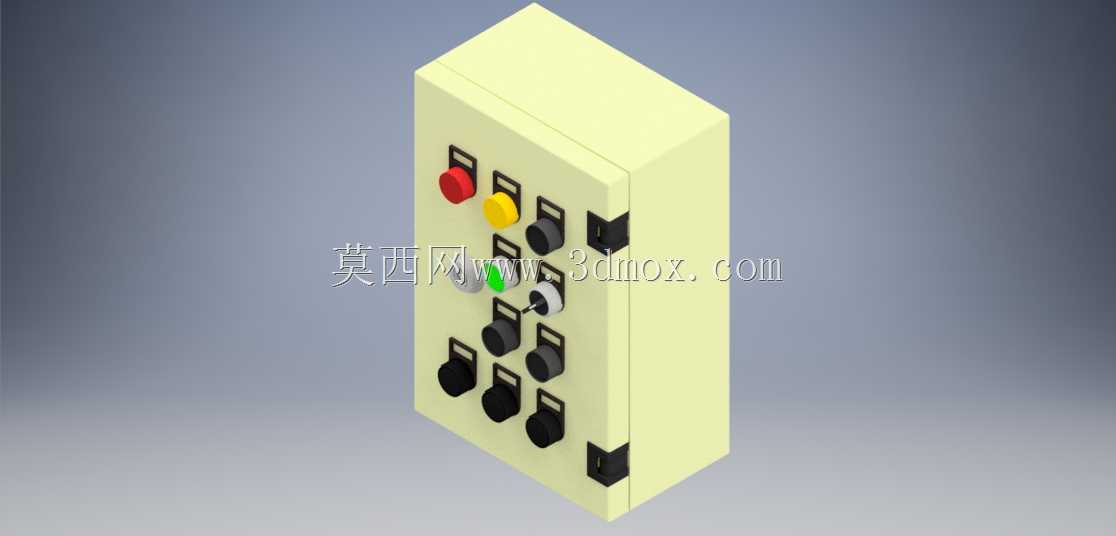

带操作附件的电气控制箱面板组件

这款电控箱面板组件主要面向工业低压配电、小型设备就地控制场景设计，可直接配套对应规格的壁挂式电气箱体使用，常见应用在车间小型设备旁的就地控制工位、生产线辅助工位配电、小型动力设备的启停控制单元中，承担本地操作指令输入、设备运行状态直观展示的核心作用，操作人员无需打开箱门即可完成常规启停、模式切换、急停操作，大幅降低日常操作的触电风险，也能减少箱门频繁开启带来的粉尘、水汽侵入问题，提升电控系统整体防护能力。

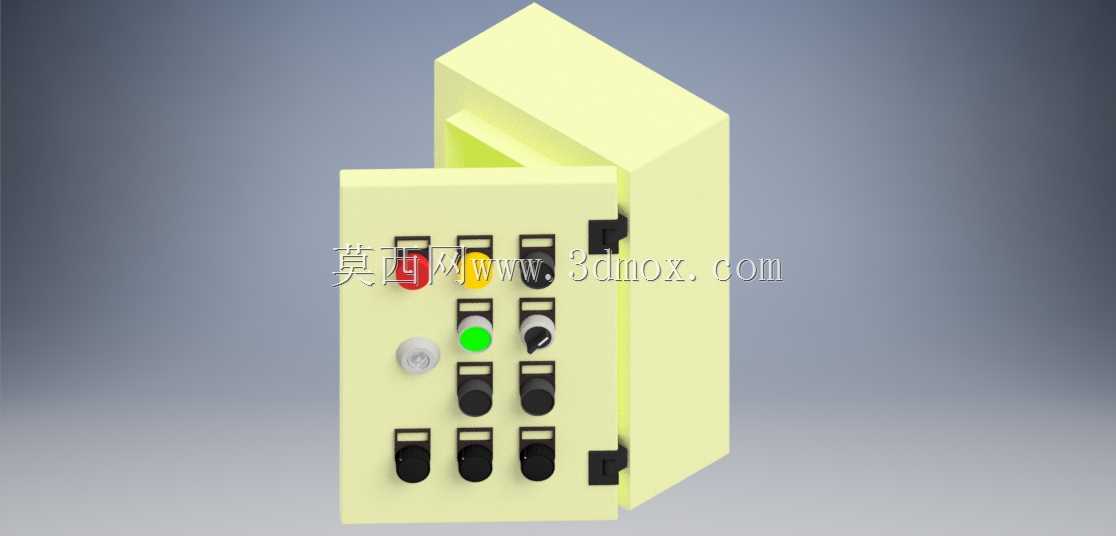

设计过程中优先考虑操作逻辑的合理性与操作安全性，面板上的元件按照操作频率与功能分区排布：最醒目的红色急停按钮布置在面板左上区域，符合紧急状态下操作人员的本能操作习惯，可在设备异常时第一时间触发断电保护；黄色功能按钮、绿色启动按钮紧邻布置，对应不同的设备运行状态触发，按钮旁预留了标识牌安装位，可根据实际设备功能粘贴对应操作说明；下方排布的旋钮开关、黑色操作按钮分别对应模式切换、功能选择、辅助回路控制等操作，元件间距符合低压电控设备的安全间隙要求，避免操作时误触相邻元件。面板与箱体采用铰链连接结构，配套对应的锁合附件，检修时可直接开启面板进入箱体内部完成接线、元件更换作业，无需整体拆卸面板，降低后期维护难度。

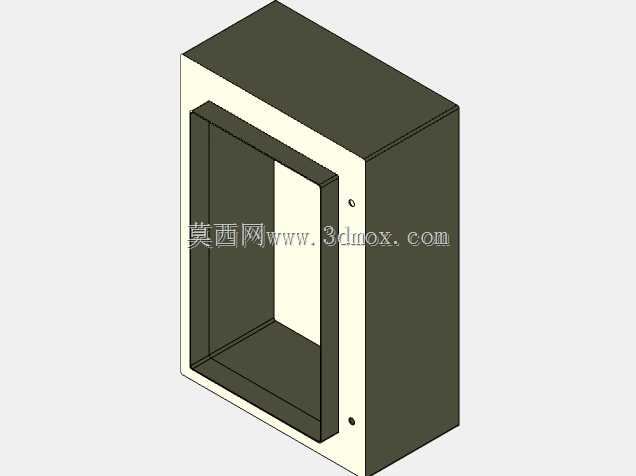

该面板组件的外形尺寸为20cm×30cm×12cm，安装时可直接匹配对应开口尺寸的标准电控箱体，安装边界预留了足够的接线与元件纵深空间，面板背部可容纳常规规格的按钮接线端子、指示灯座、小型继电器等附件，不会出现元件顶触箱内元器件、接线弯折半径不足的问题。面板整体采用浅米黄配色，在工业车间环境下耐脏易清洁，表面做了哑光处理，避免灯光反射造成的操作视觉干扰，所有操作元件的凸出高度符合人体工程学要求，按压、旋转操作的手感清晰，反馈明确，即使佩戴劳保手套也能准确完成操作。组件附带的所有附件都做了参数匹配，装配后各元件与面板贴合紧密，缝隙均匀，可满足常规工业环境下的防护要求，适配多数小型工业设备的就地控制需求，可直接用于对应规格电控箱的装配，也可作为老旧电控箱面板替换的参考结构使用。
