通讯产品外观基础检测工装夹具

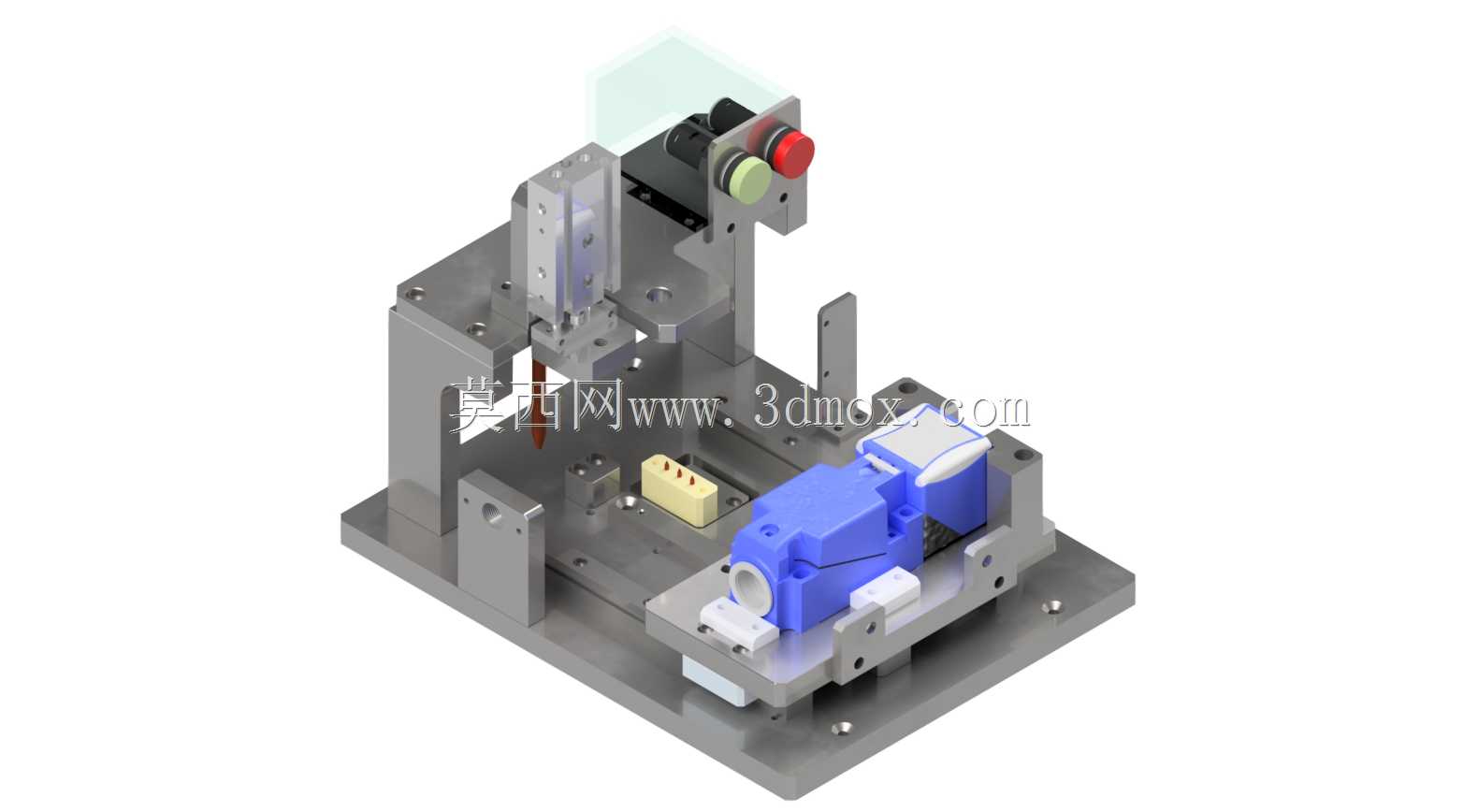

　　这套工装主要面向通讯类小型塑胶壳体及组件的产线基础检查工位，用于在人工目检、尺寸确认、装配状态核对之前，把被测产品稳定限制在固定姿态中。现场使用时，操作者将蓝色壳体类工件放入仿形定位区域，工件侧面、底面和端部由多组限位块承接，避免检测过程中因手部触碰造成偏移。工装上方设置压合执行结构，可对产品关键区域进行轻压定位，使壳体与检测基准面贴合，便于观察缝隙、卡扣、端子位置及外观缺陷。

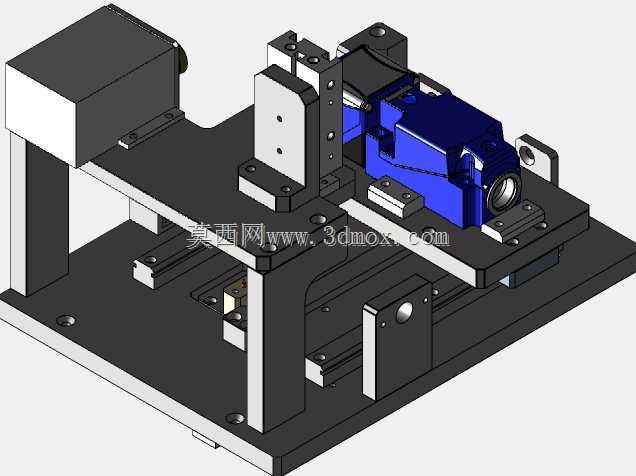

　　从结构布局看，底板采用整块金属板作为安装基准，四周预留固定孔位，可直接安装在工作台面或标准治具架上。底板上的立柱、立板和加强块组成上部支撑框架，压合模块沿竖直方向布置，运动路径短，操作动作集中。右侧控制区域集成红色急停按钮、绿色启动按钮和相关指示元件，按钮高度与操作者手部位置相匹配，适合站立或坐姿工位反复操作。左侧及中部设置可调限位件，能够在产品换型时通过少量调整适应相近尺寸的工件。

　　定位思路以产品外形为核心，蓝色工件所在区域采用仿形托块和侧向挡块组合，既保证取放顺畅，又限制产品在X、Y方向的自由度。黄色小模块位于工装中部，作为辅助定位或检测参照部件，与主工件区域保持明确间距，方便人员核对组件装配关系。上部压头位置对应产品需要压紧的区域，压头末端可根据接触部位设置非金属垫块，降低塑胶外壳被压伤、发白的风险。

　　在实际应用场景中，这类检查工装常见于通讯终端配件、小型电子壳体、连接器组件的生产车间。它不承担复杂加工任务，而是把人工检查中不稳定的手持动作转化为一致的定位动作，使每件产品在相同角度、相同压紧状态下接受检查。对于需要确认壳体是否装反、卡扣是否到位、接口面是否平齐的工位，该结构能够减少反复翻转和手持比对，提高工位节拍稳定性。

　　外形与安装边界方面，整体属于台式小型治具，长宽尺寸控制在单人操作范围内，底板承载全部机构，不需要额外大型机架。上部立柱高度以压头行程和按钮操作空间为依据，压头抬起后应保留足够取放间隙，使工件能够从前方顺畅放入。按钮盒布置在工装后侧上方，远离产品取放区，可减少误触；急停按钮处于显眼位置，维护或异常时可快速切断动作。底板边缘的安装孔用于与工作台连接，地脚或支撑面需保持平整，避免压合时工装晃动。

　　设计时需要重点关注定位块的耐磨性和可更换性。产品接触面长期使用后可能出现磨损，若托块与底板做成一体，后期维护成本较高，因此将仿形块、侧限位块、压头垫块设计成可拆卸结构更符合产线需求。压合机构的行程不宜过大，应以刚好压紧产品为原则，避免过压导致壳体变形。对于外观件，定位边缘应做倒角或圆角处理，取放路径上不能存在尖锐凸点。线缆和控制元件应沿立板内侧布置，减少裸露在操作区的管线，使台面保持简洁。

　　该模型呈现的机构关系完整，底板、立柱、压合组件、按钮控制区、仿形定位块和被测产品之间的装配层次清晰，可作为通讯电子产品检测治具、手动压合工装及6s工位夹具设计参考。结构上强调稳定定位、快速取放、安全操作和后期维护，适用于小批量多品种生产中对检测一致性要求较高的工位。
